铝型材框架式数控激光切割设备结构

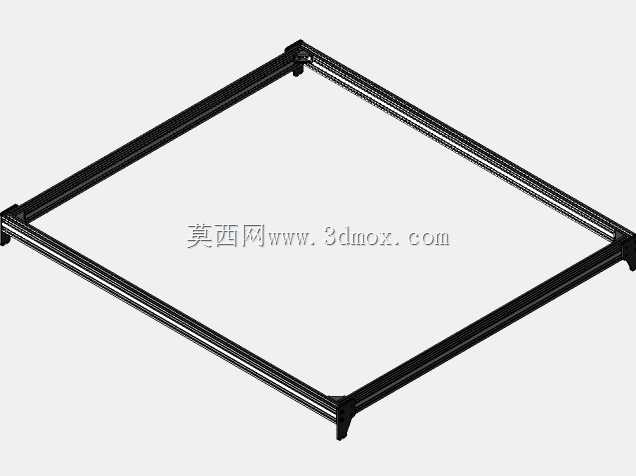

　　这款切割设备的整体框架采用20x40规格工业铝型材搭建，摒弃了传统焊接机架的加工模式，所有连接部位依靠铝型材配套标准紧固件完成锁附，无需额外做焊接后时效处理与二次机加工找平，大幅缩短了设备的组装调试周期，也方便后期根据加工幅面需求做横向或纵向的尺寸拓展。设备的有效加工幅面为900mm×1000mm，安装时仅需预留对应幅面周边各150mm的走线、维护操作空间即可，对小型加工工坊、个人创客工作室的场地适配性较强，不需要做专门的设备基础浇筑，放置在水平硬质地面上调整脚杯水平度就能投入使用。

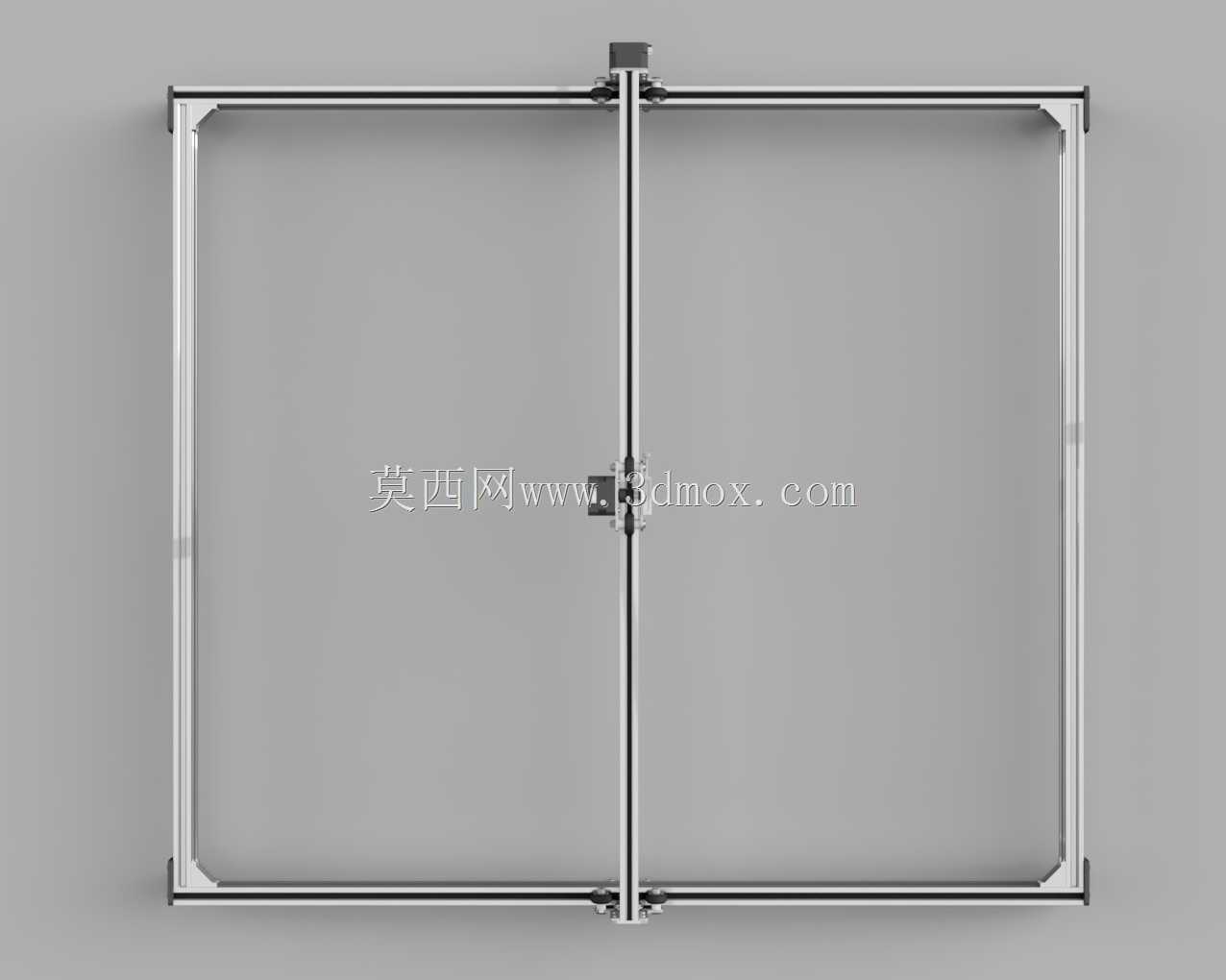

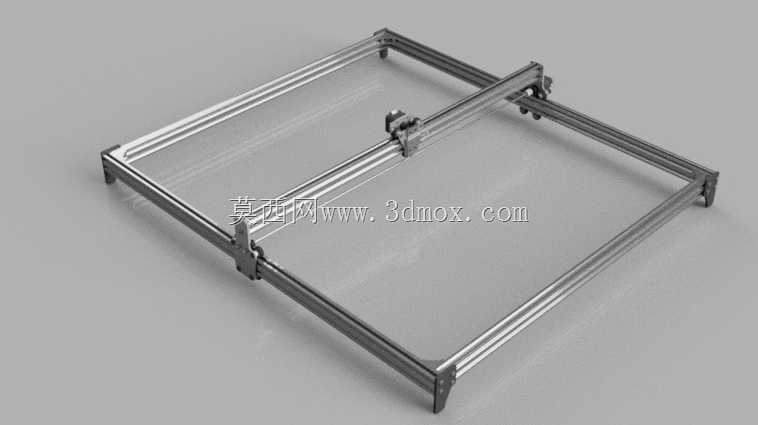

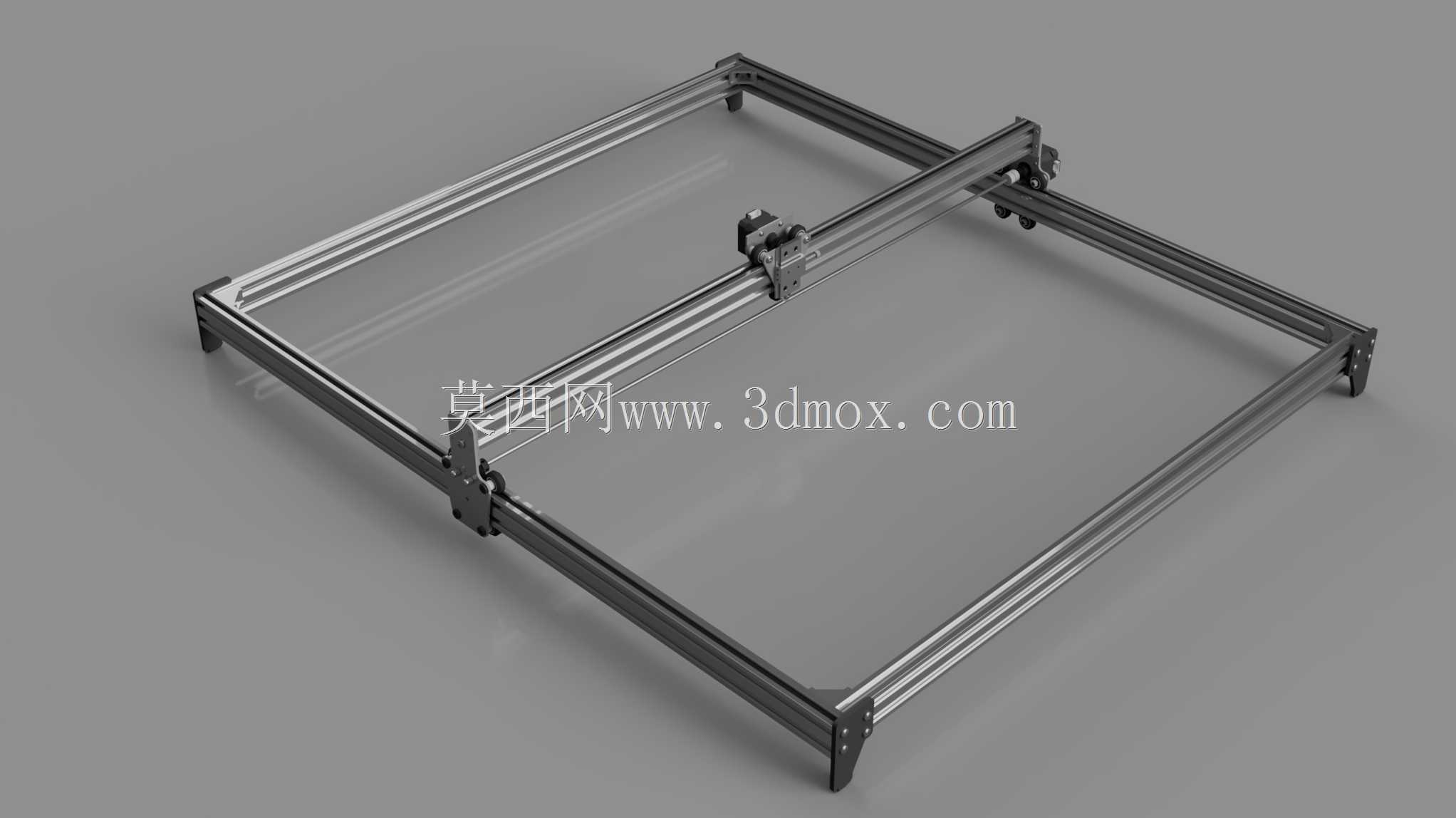

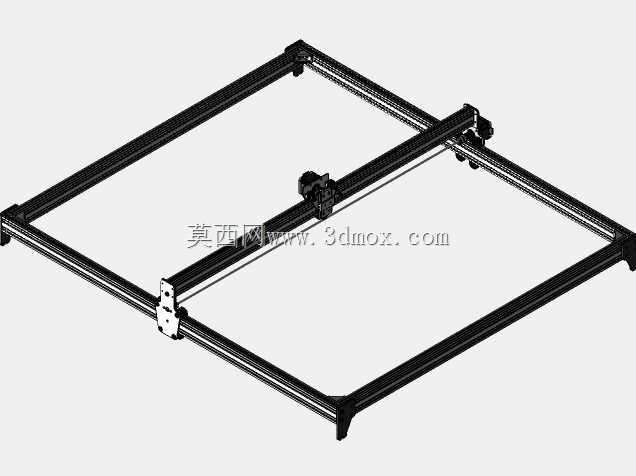

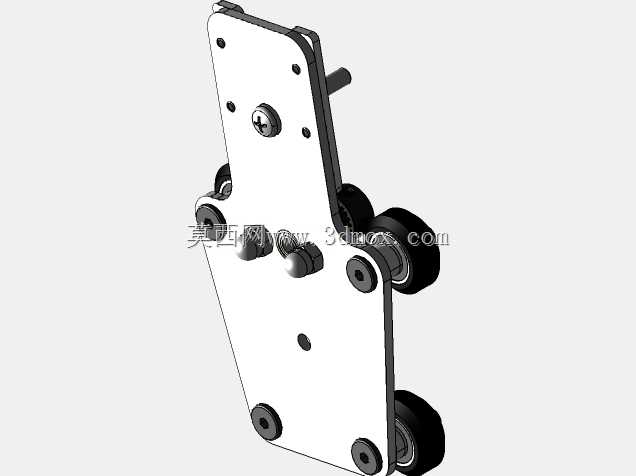

　　从功能定位来看，这款设备主要面向薄型板材的非接触式切割加工，可适配厚度2.5mm、3mm、5mm的铝板以及同类厚度的亚克力、薄木板、皮革等非金属材料，加工过程中刀具无接触损耗，切割断面光滑无毛刺，多数情况下不需要做后续的打磨修边工序，能覆盖小批量定制件打样、广告标识制作、小型五金件下料等常见加工场景。整套运动结构采用十字龙门布局，X轴横梁横跨在两侧Y轴导轨之上，导轨直接内嵌安装在铝型材的预置槽位内，安装时通过百分表打表调整两侧Y轴的平行度、X轴与Y轴的垂直度，就能保证运动过程中的定位精度，避免出现切割轨迹偏移、断面斜口的问题。

　　设计过程中特意规避了3D打印功能部件的使用，所有传动、连接、支撑部件均采用标准工业件，一方面是避免3D打印件在长期往复运动、局部受力集中的位置出现蠕变断裂，提升设备的连续运行稳定性，另一方面也降低了后期的维护替换成本，易损件都可以直接从标准五金渠道采购，不需要单独打印定制配件。走线全部隐藏在铝型材的槽腔内部，外部仅预留驱动模块与激光发生模块的连接接口，既避免加工过程中产生的切屑、粉尘剐蹭线路造成绝缘破损，也让设备整体外观更整洁，减少日常清理的死角。

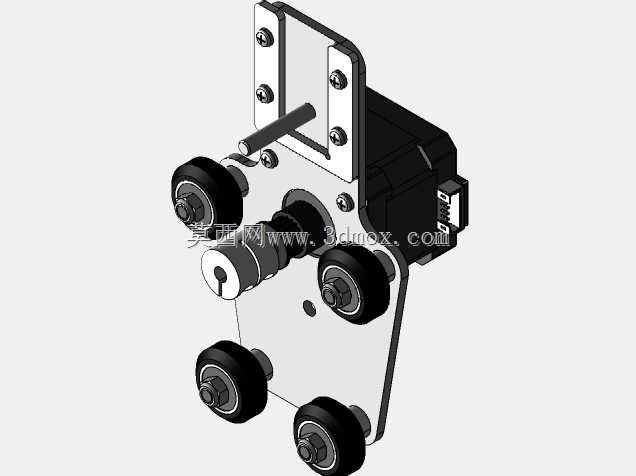

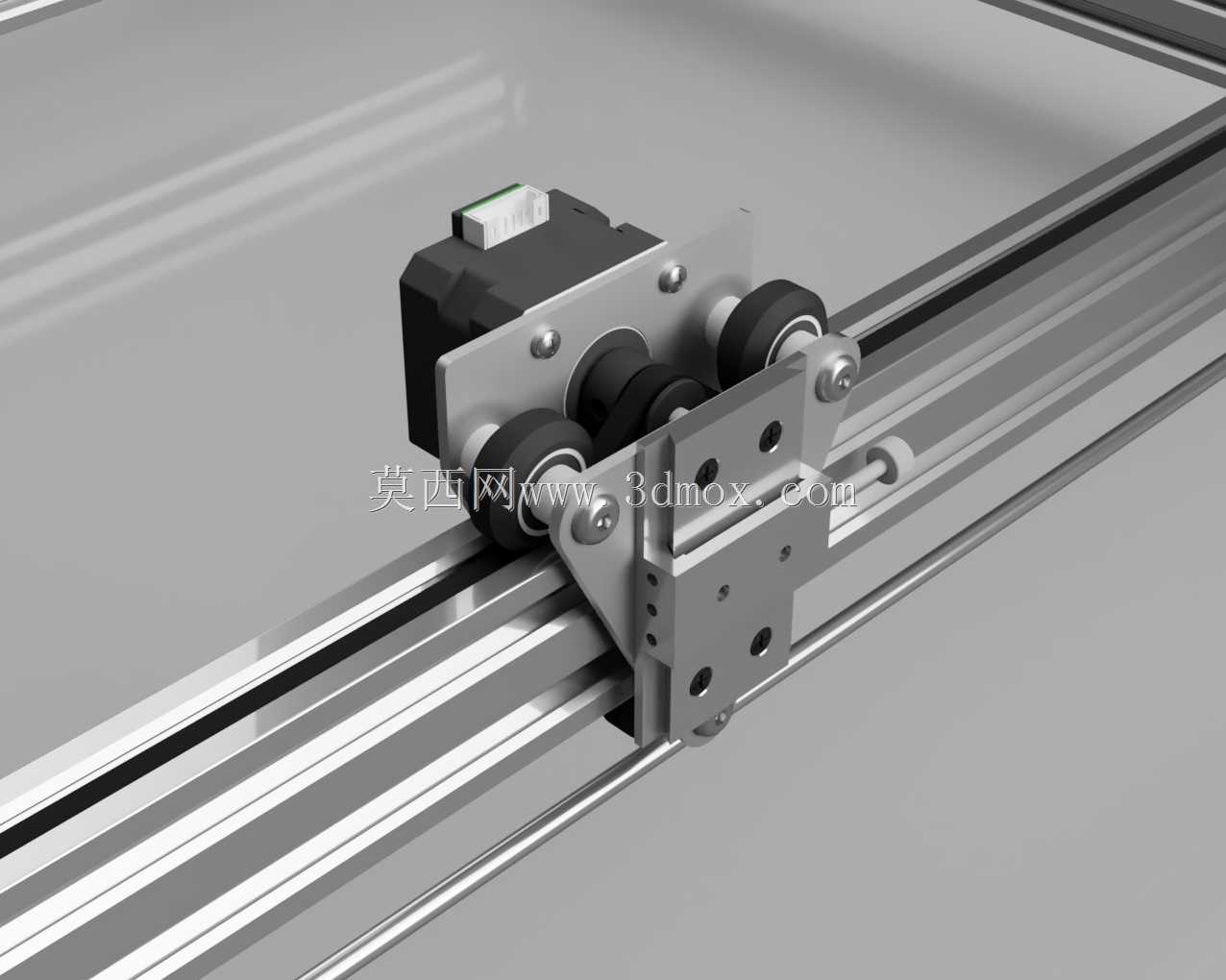

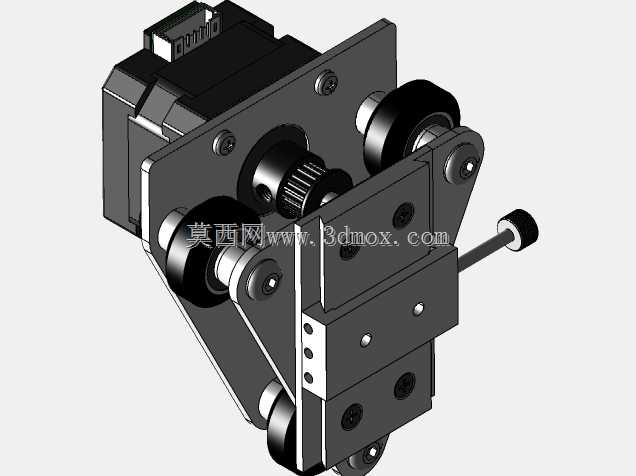

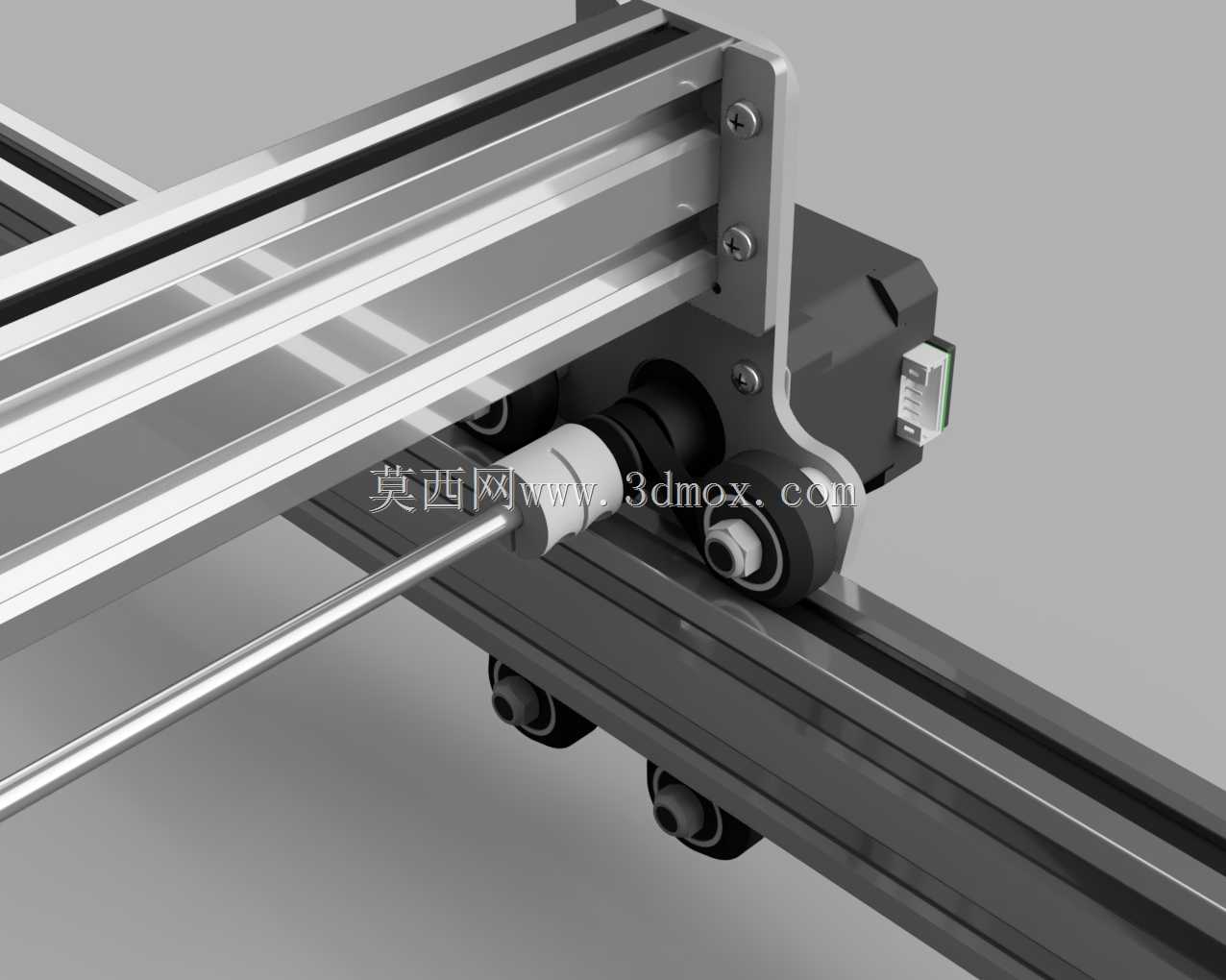

　　设备的Z轴方向预留了标准的激光模组安装位，可根据加工材质的不同更换对应功率的激光头，不需要对机架结构做额外改造，负载预留余量充足，不会因为更换稍重的加工头出现横梁下沉、运动抖动的问题。两侧Y轴的传动采用同步带传动方案，兼顾了运动速度与定位精度，适合薄材高速切割的加工需求，相比丝杠传动方案噪音更低、维护更简单，不需要定期涂抹润滑脂做保养，适配多尘的加工车间环境。
