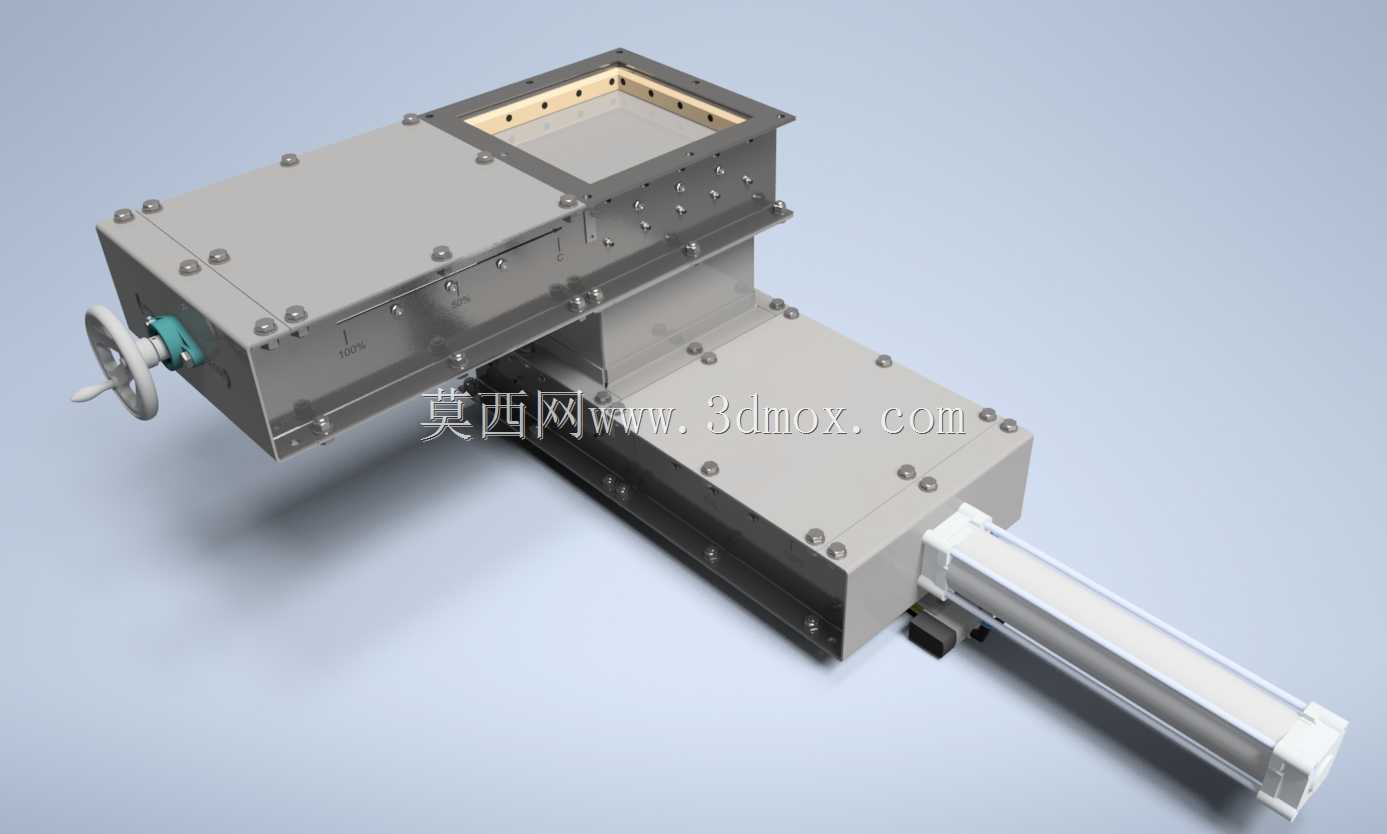

300X300规格气动滑动闸门结构设计

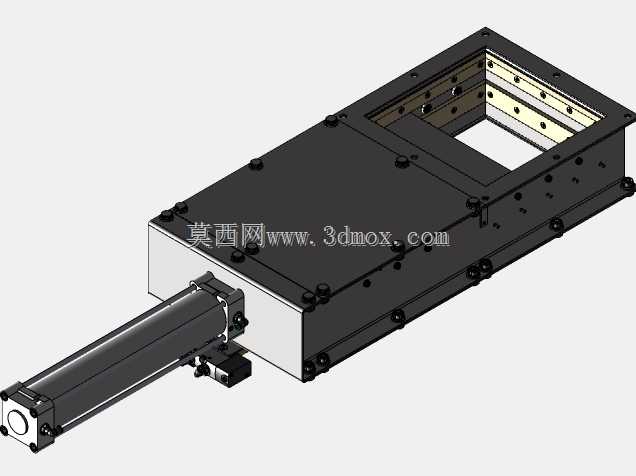

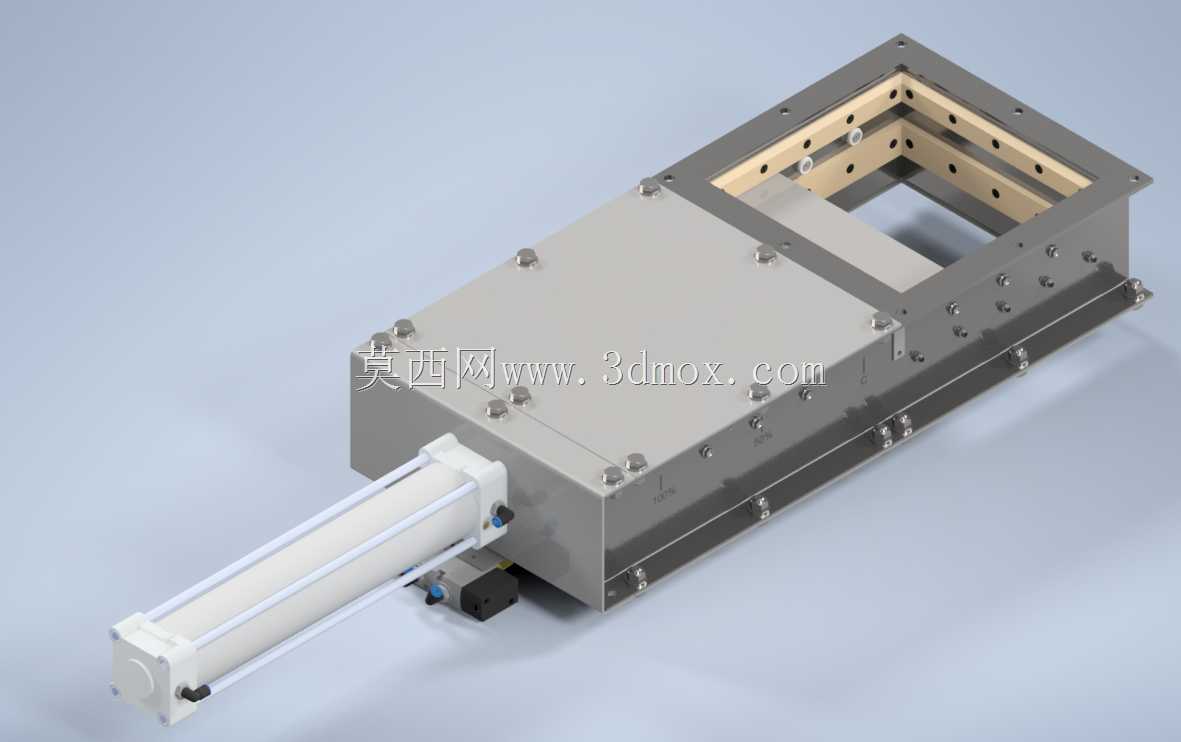

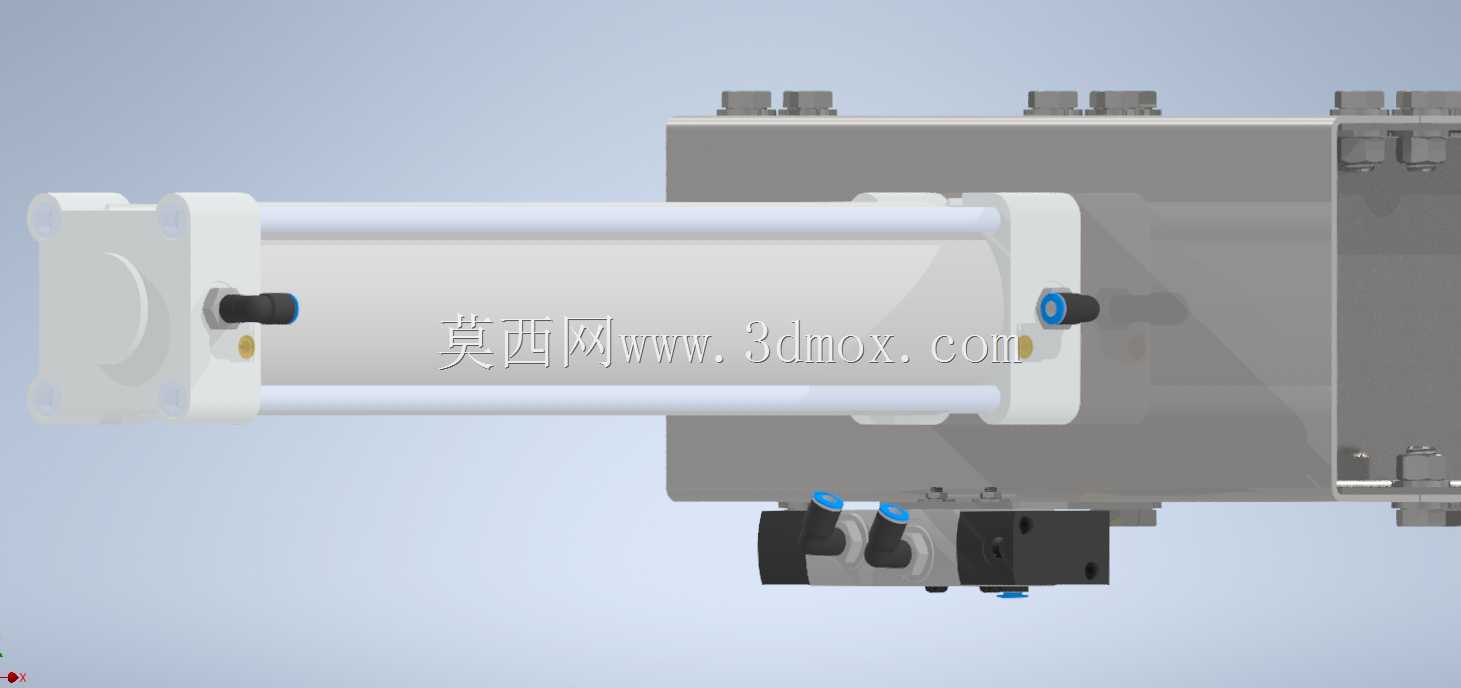

　　在散料仓储、物料转运的工程场景里，这类气动滑动闸门常被布置在料仓出料口、溜管转接段位置，承担散料通断控制、流量调节的核心作用，尤其适配粮食、粉状工业原料、颗粒状建材等自由流动物料的输送链路，相比手动闸门能大幅降低岗位人员操作强度，也能适配自动化产线的远程控制逻辑，无需人员近距离接触扬尘、高位布置的出料点位。从结构设计逻辑来看，这款滑门采用气缸直驱的动力布局，驱动气缸沿闸门滑动方向平行布置，动力传递路径短，没有额外的连杆、齿轮传动损耗，气缸推杆直接与闸板连接，响应速度快，开关位的到位反馈可通过气缸配套的磁性开关直接采集，无需额外加装复杂的位置检测结构，能直接接入产线的PLC控制回路，实现与上下游输送设备的联锁启停，避免出现堵料、

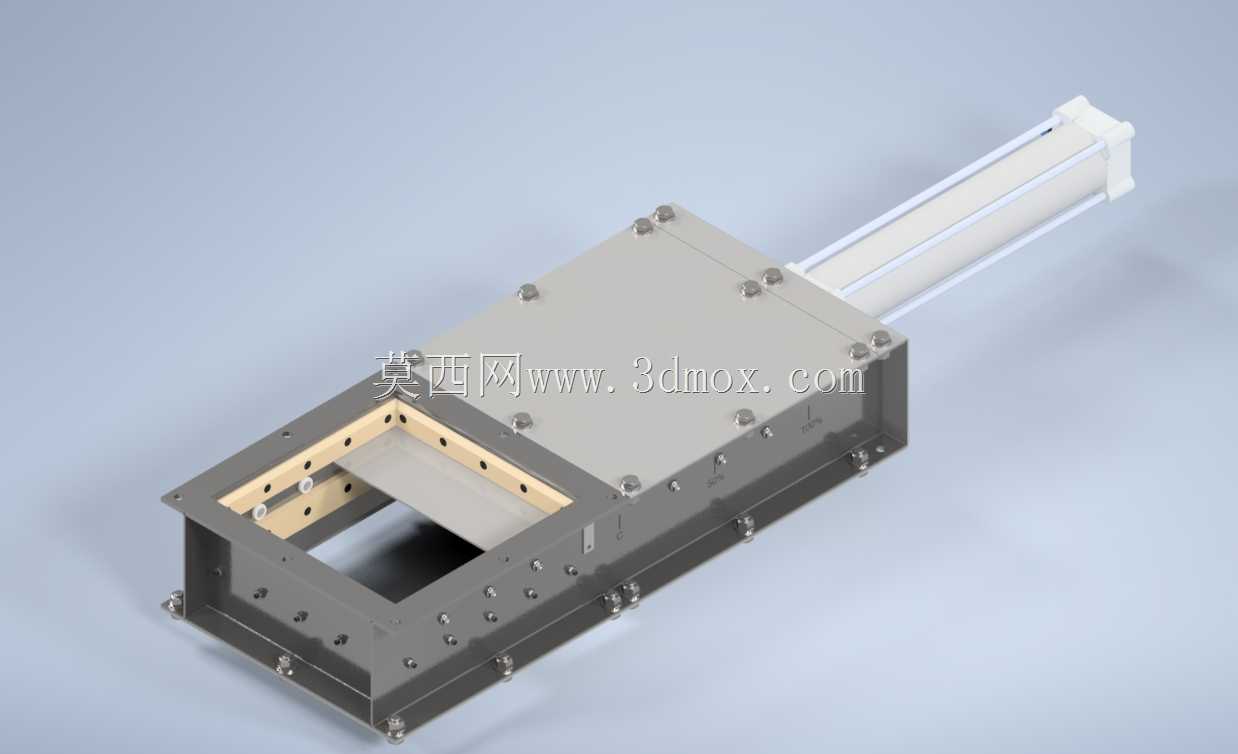

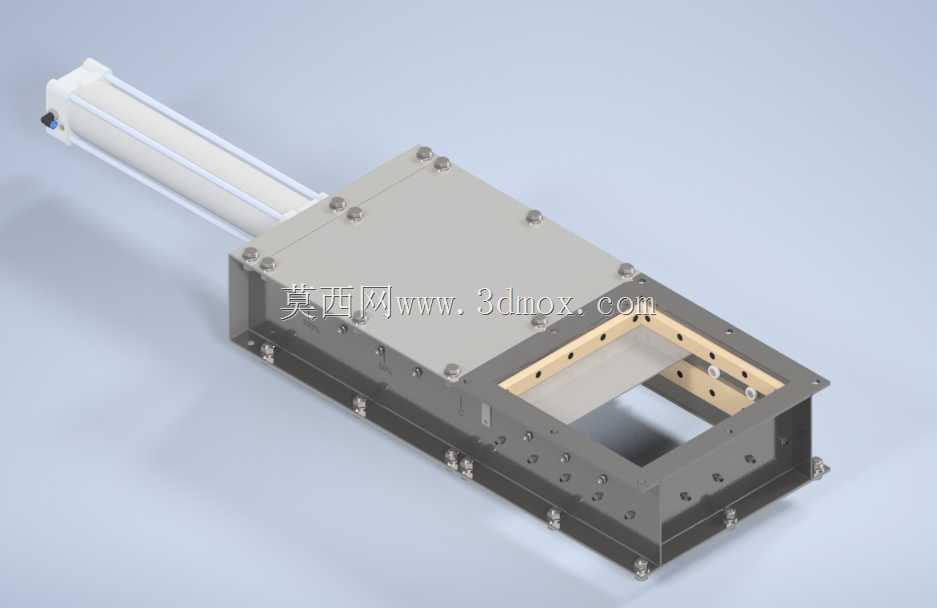

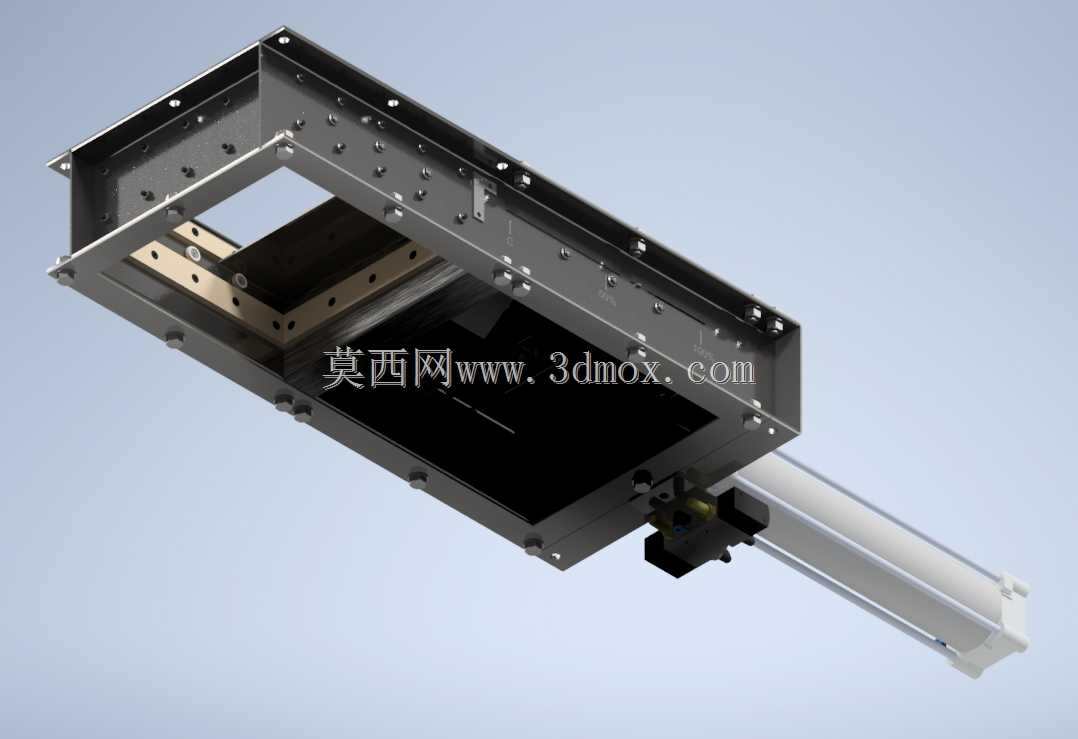

　　溢料的生产事故。闸板主体采用框架式支撑结构，外围安装法兰预留了均匀分布的螺栓孔，可直接与同规格的方形溜管、料仓出料口法兰对接，300mm×300mm的通流口径适配常规中小流量的散料输送需求，安装时只需保证对接法兰面的平面度，搭配密封垫片即可完成端面密封，无需额外做现场焊接适配，能大幅缩短现场安装的施工周期。材质选型上针对不同安装场景做了区分，室外安装场景采用低碳钢镀锌处理，能抵御户外潮气、雨雪带来的锈蚀问题，适合布置在厂区露天料仓、户外转运站的出料点位；室内安装场景采用低碳钢涂漆处理，在满足室内防锈需求的前提下控制制造成本，适配车间内部料仓、密闭输送线的安装需求。闸板与框架之间设置了耐磨导向条，既可以降低闸板往复滑动的摩擦阻力，

　　也能避免散料颗粒卡入闸板与框架的间隙，减少开关卡滞的故障概率，导向条采用可拆卸结构，长期使用磨损后可直接快速更换，无需整体拆解闸门主体，降低后期运维的成本与工作量。滑动行程完全覆盖通流口径，全开状态下通流截面无遮挡，不会出现物料卡阻、积料的问题，全关状态下闸板完全截断通流路径，配合端面密封结构能满足散料截断的密封要求，不会出现漏料撒料的情况。
