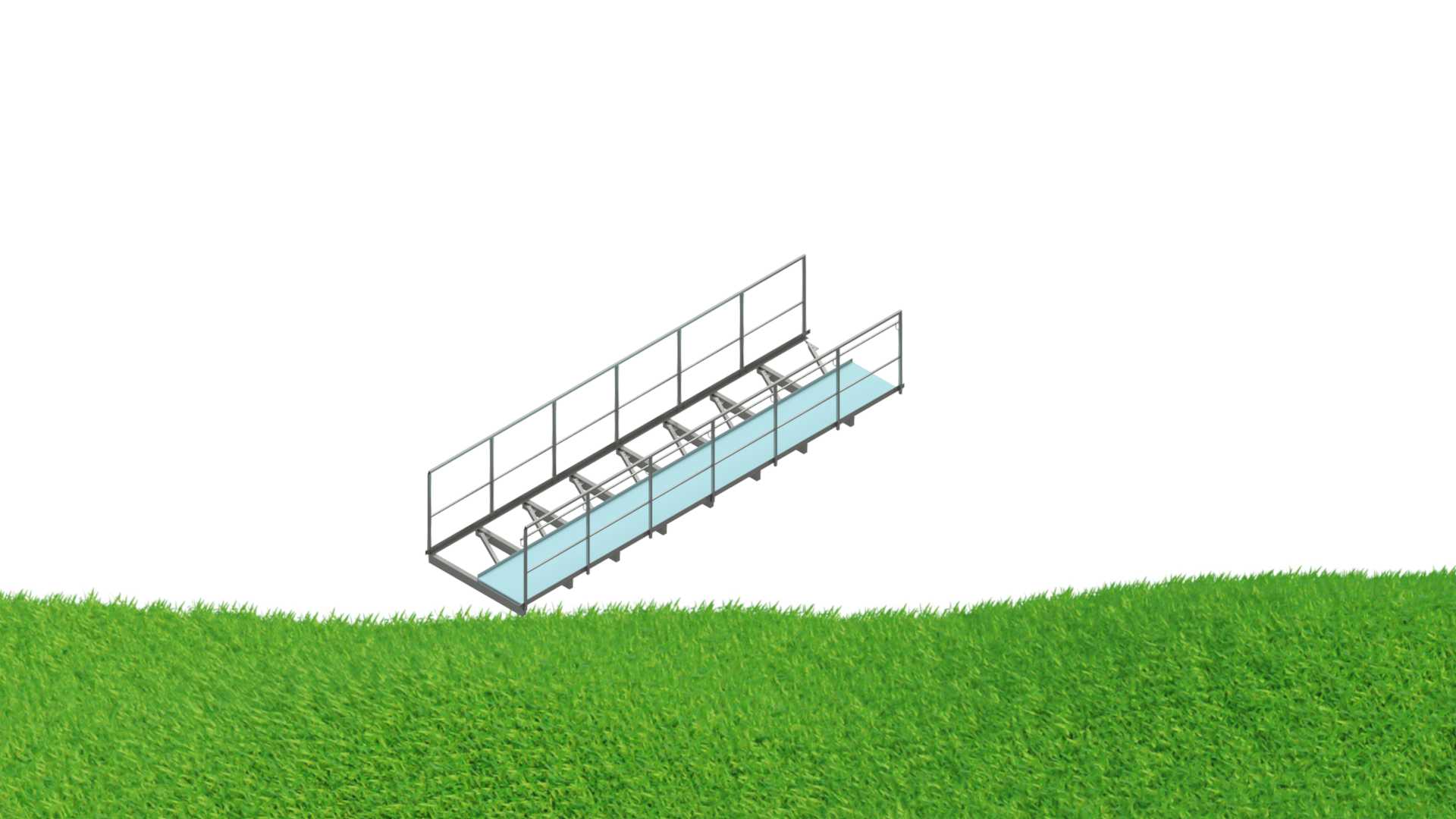

筒仓顶部检修用3000mm长度猫道套管结构

　　在散料仓储系统的筒仓运维环节，顶部巡检作业的安全通行保障一直是结构设计的核心要点之一，这款长度3000mm的猫道套管，正是针对筒仓顶部狭长通行场景开发的专用通行承载构件。从现场安装边界来看，3000mm的长度刚好适配常规直径筒仓顶部的径向巡检路径，既不会因为长度冗余占用过多仓顶设备安装空间，也能避免长度不足导致巡检人员需要跨越无防护区域的风险。

　　从实际使用场景出发，筒仓仓顶常年暴露在户外环境，既要承受巡检人员的行走动载，也要应对雨雪、粉尘堆积带来的附加载荷，这款猫道套管在设计时采用了框架式承载结构，两侧设置连续防护栏杆，走道面采用防滑通透结构，既可以减少风阻对仓顶构件的影响，也能避免粉尘、雨雪在走道面积攒造成打滑风险。不同于普通固定长度的走道构件，这款套管结构采用参数化的设计思路，在结构建模时预留了长度调整的逻辑，现场安装时可以根据不同筒仓的实际直径、仓顶设备布局，在基准长度基础上快速调整通道总长度，不需要重新拆分构件、重新计算节点受力，大幅降低了现场适配的设计工作量。

　　从结构设计逻辑来看，整个猫道套管采用模块化拆分思路，主承载框架采用矩形截面型钢拼接，栏杆立柱与主框架采用螺栓节点连接，既方便运输阶段拆分堆叠，减少运输空间占用，也能在仓顶现场实现快速拼装，不需要大型吊装设备配合，适配仓顶狭窄的作业空间。走道板与主框架的连接采用嵌入式固定，避免螺栓凸起绊倒巡检人员，栏杆的横杆间距符合工业防护栏杆的安全规范要求，底部设置挡边结构，防止巡检人员随身携带的工具、小型零件从走道缝隙掉落至仓面或者仓内，避免额外的设备损坏或者物料污染风险。

　　在安装边界的考量上，这款猫道套管的两端预留了与仓顶预埋件、相邻走道段的连接接口，安装时不需要在仓顶结构上额外大规模开孔焊接，只需要对准预留接口紧固螺栓即可完成固定，最大程度减少对筒仓原有顶部结构的破坏。整个通道的净通行宽度满足单人携带巡检工具正常通行的需求，同时控制整体结构自重，不会给筒仓顶部的承载结构带来额外的过重负荷，适配绝大多数混凝土结构、钢结构筒仓的仓顶承载设计阈值。

　　从功能特性上看，这款猫道套管除了作为日常巡检的通行通道外，也可以作为仓顶阀门、料位计、除尘设备等附属设施的检修操作平台延伸段，当仓顶设备需要维护时，巡检人员可以站在猫道上完成常规的检查、小零件更换作业，不需要额外搭设临时脚手架，大幅提升仓顶运维的作业效率，同时降低高空作业的安全风险。结构设计时充分考虑了户外长期使用的耐候性，所有构件的连接节点都做了避免积水的结构处理，减少长期使用过程中的锈蚀风险，延长构件的整体使用寿命，降低后期运维的更换成本。
