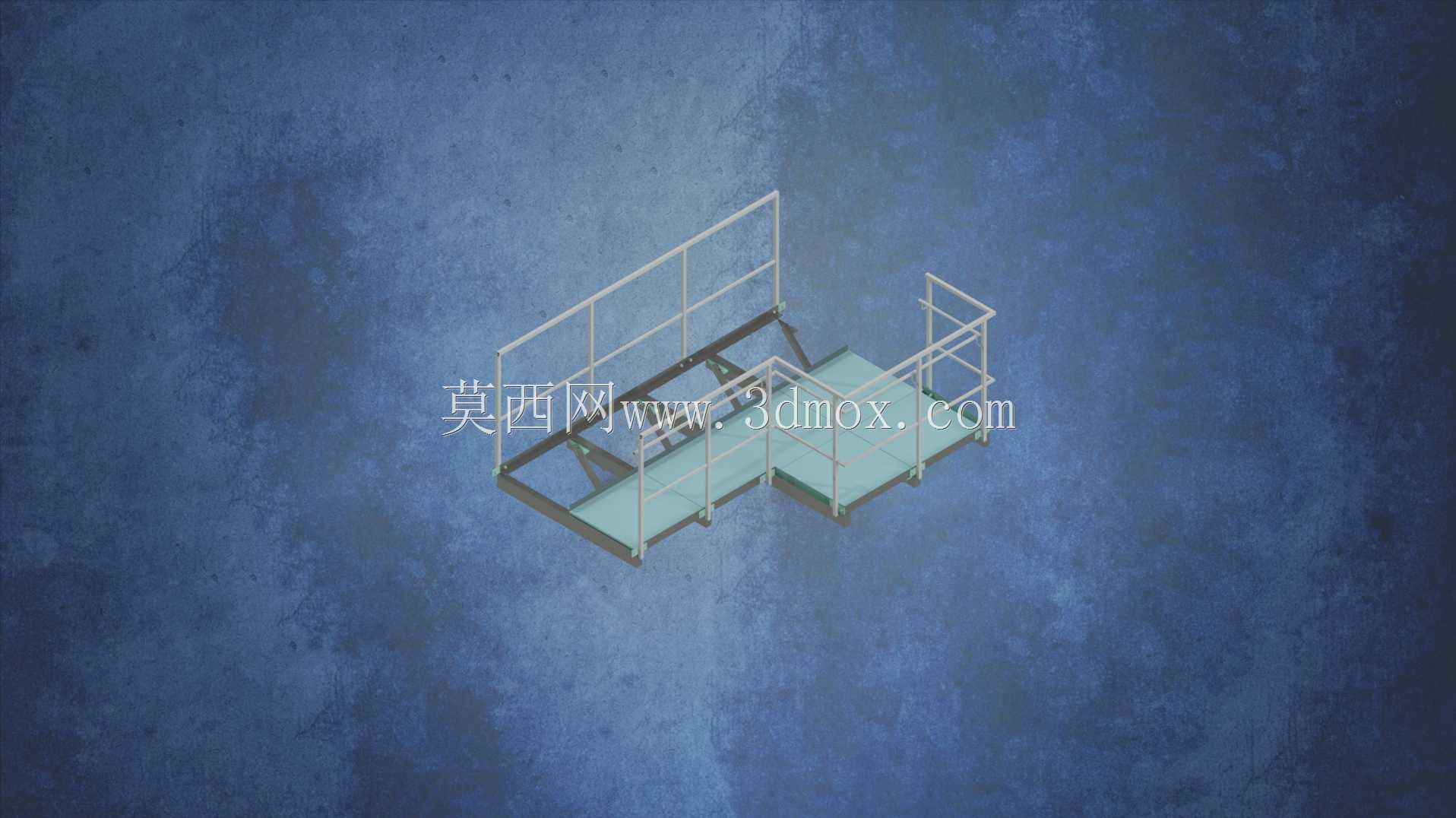

筒仓顶部右侧悬垂式L3000猫道外壳结构

　　在粮食仓储、散料中转的筒仓集群运维场景中，仓顶作业通道的结构可靠性直接关系到日常巡检、设备检修的人员通行安全，本次涉及的右侧悬垂布局猫道外壳，正是针对仓顶偏心布置的通行需求开发的配套结构件。不同于常规居中布置的仓顶走道，该结构采用单侧悬垂的安装形式，适配仓顶进料口、除尘管线、料位计支架等附属设施已经完成排布的存量仓改造场景，不需要对原有仓顶的工艺布局做大规模调整，就能搭建出符合安全规范的连续作业通道。

　　从实际用途来看，该猫道外壳作为仓顶走道的承载围护结构，一方面为巡检人员提供平整的通行基面，两侧集成的护栏结构能够规避高处坠落风险，另一方面外壳的承托框架可以同步承载巡检过程中携带的工器具重量，也能为后续加装照明管线、检修电源桥架提供固定点位，不需要额外在仓顶混凝土结构上打孔植筋，减少对仓顶防水层的破坏。结构整体长度设定为3000mm，刚好适配单节标准套管L3000的连接接口，安装时可以直接与同规格套管完成端面法兰对接，不需要额外做过渡节的设计加工，大幅缩短现场安装的拼接周期。

　　设计过程中优先考虑了仓顶的复杂荷载工况，除了常规的人员活荷载之外，还纳入了北方地区冬季屋面积雪荷载、南方沿海区域的风荷载取值，框架部分采用型钢焊接成型，走道板面采用防滑花纹钢板铺设，护栏的横杆间距、立杆高度都符合高处作业平台的安全规范要求。右侧悬垂的结构形式经过受力验算，悬垂段的根部做了加劲肋补强，避免长期荷载作用下出现结构下挠变形，连接节点全部采用螺栓装配的形式，所有构件都可以在车间完成预制加工，现场只需要完成螺栓紧固作业，不需要在仓顶进行动火焊接，既降低了现场施工的安全风险，也能更好地控制结构的加工精度。

　　安装边界方面，该结构的对接端面预留了与L3000套管匹配的螺栓孔位，安装时只需要保证对接端面的水平度偏差在允许范围内，就能完成顺畅拼接，悬垂侧的底部预留了辅助支撑的连接点位，如果现场风荷载取值超过常规设计值，可以加装斜撑杆与仓顶原有结构做拉结固定，进一步提升结构的整体稳定性。走道板面的标高与对接套管的通行面保持齐平，不存在台阶高差，避免人员通行时出现绊倒风险，护栏底部设置了不低于100mm的挡脚板，防止工器具从走道边缘滑落至仓下区域，引发坠物打击事故。

　　从结构细节来看，所有型钢构件的棱角位置都做了圆弧过渡处理，避免安装和使用过程中划伤作业人员，钢材表面做了防腐防锈处理，能够适应仓顶露天环境下的日晒雨淋，减少后期的维护涂装频次。结构的模块化设计也让后续的拓展改造更加便捷，如果需要延长走道长度，只需要采购同规格的标准段进行拼接即可，不需要重新对整体结构做受力验算，能够适配不同直径、不同布局的筒仓仓顶通行需求，不管是新建筒仓的配套通道建设，还是老旧仓房的运维通道升级，都能通过该结构的组合拼装完成适配。
