龙门式工件自动测量上料装载设备

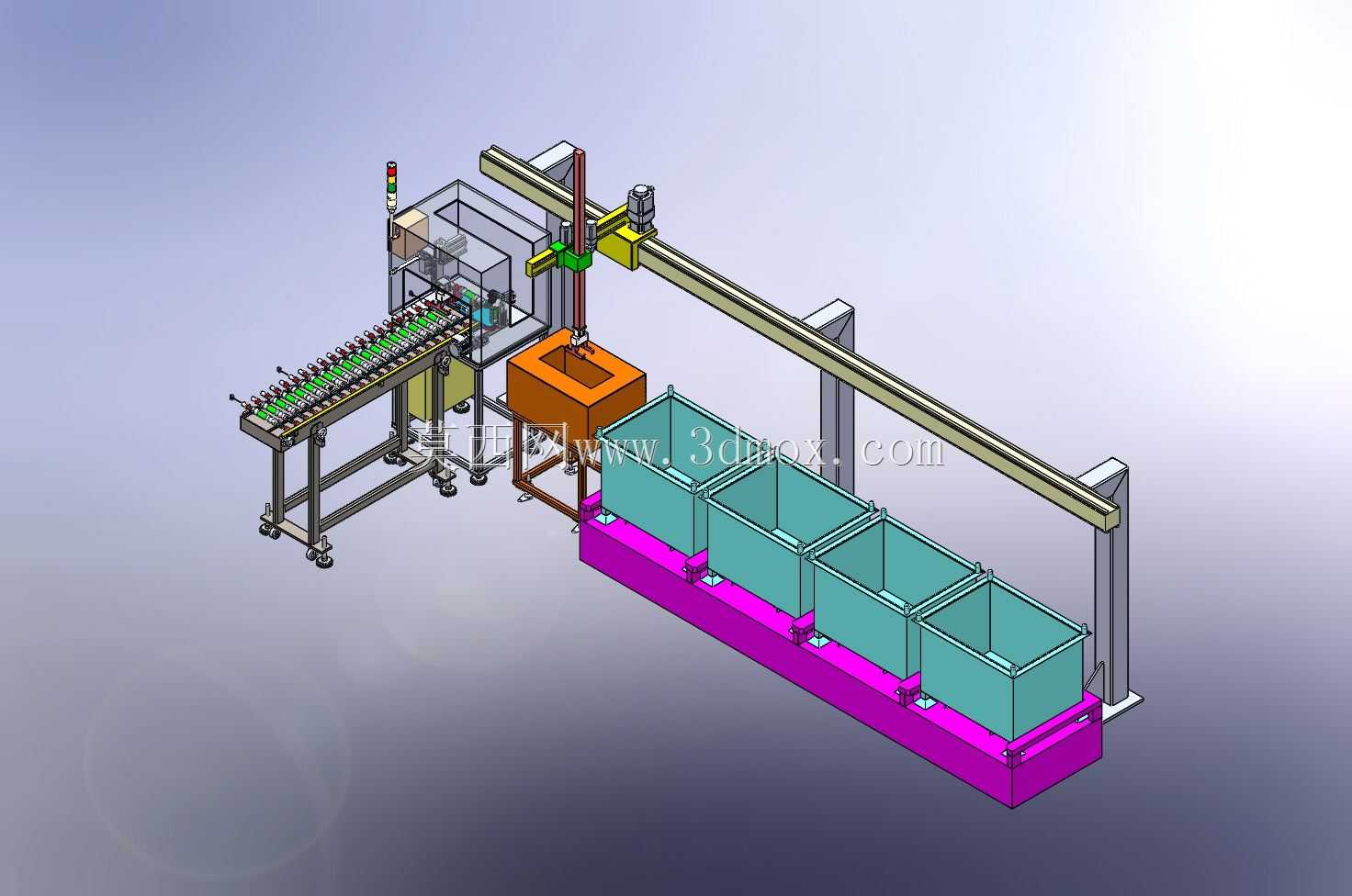

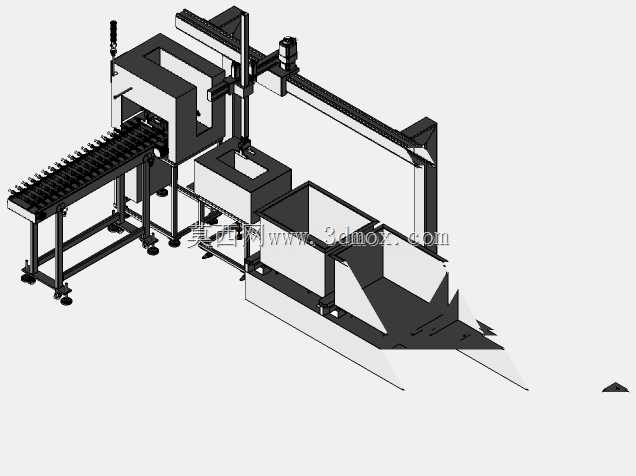

　　这套设备主要面向机加工产线的工件流转工序，适配轴类、盘类等规整加工件的前道上料与尺寸预检环节，可直接对接车床、磨床等加工设备的进料端，替代人工完成工件从料框到加工工位的转运，同时在装载前完成关键尺寸的在线测量，避免不合格毛坯流入加工工序造成刀具损耗与工时浪费。设备整体采用单立柱龙门桁架作为主体承载结构，横向行程覆盖四个并排布置的工件料框与进料输送线、测量工位的全部范围，纵向行程满足不同高度料框的取料需求，安装时需预留横向导轨两端的检修空间，地面基础需做预埋处理以保证桁架运行的稳定性，设备整体占地宽度适配常规车间3米宽通道的布置要求，不会占用过多产线通行空间。设计阶段优先考虑了产线换型的适配性，取料端采用可快换的夹持模组，

　　针对不同外形的工件仅需更换夹指即可完成适配，无需调整整体桁架结构；测量单元集成在进料输送线的侧方工位，工件从料框取出后先放置到测量工位完成外径、长度等关键尺寸的检测，检测数据可直接对接产线的管控系统，尺寸超差的工件会被直接转运至不合格品存放区，不会进入后续加工环节。输送线采用带定位挡块的皮带输送结构，可保证工件输送到末端时的位置精度控制在±0.2mm以内，方便龙门取料机构的精准对位；料框采用底部定位的安装方式，放置到紫色基座的定位槽内即可完成位置固定，无需每次换料时重新校准取料坐标，大幅缩减换料辅助时间。龙门的驱动采用伺服电机搭配齿轮齿条的传动结构，运行速度可根据产线节拍灵活调整，最高运行速度可满足12秒/件的上料节拍需求，

　　适配多数中小型机加工产线的产能要求；设备的走线全部采用拖链内置布置，避免运行过程中线缆外露造成的剐蹭风险，各运动轴均设置硬限位与软限位双重保护，防止误操作导致的机构碰撞损坏。在实际车间应用场景中，这套设备可单台对接一台加工设备，也可通过扩展横向行程实现多台加工设备的共用上料，适配多品种小批量的机加工生产模式，减少人工重复取放料的劳动强度，同时避免人工测量带来的尺寸判定误差，提升产线的整体运行稳定性。
