CKD真空电动执行器拾取放置设备结构

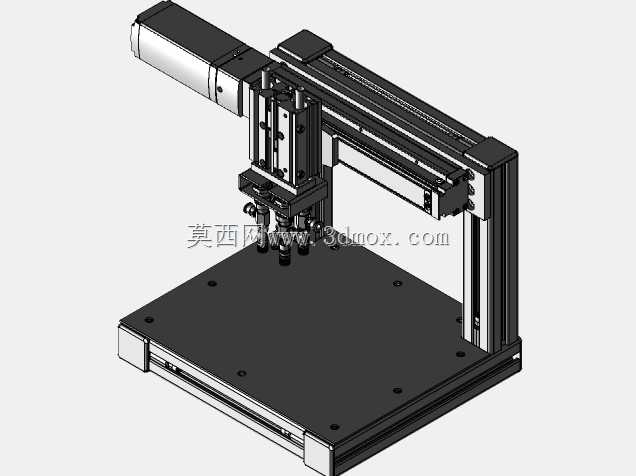

　　这套拾取放置机构的三维结构，核心采用CKD品牌的真空电动执行器作为末端执行单元，整体采用龙门式三轴正交布局，在3C电子小件分拣、精密零件上下料、轻载工位物料转序场景中适配性极强。从结构布局来看，X轴采用长行程线性导轨搭配伺服驱动的同步带传动模组，横跨安装在两侧立式铝型材支撑立柱上，有效行程覆盖下方整个工作台面的物料取放范围，导轨副选用预压级滑块，能在高速往复运动中控制末端偏摆量在0.02mm以内，避免取料位置偏移。Y轴模组垂直安装在X轴的滑台安装板上，采用丝杠传动结构，负责前后方向的位置调整，滑台端面预留了标准的执行器安装孔位，可兼容不同规格的末端执行组件快换。Z轴集成在Y轴滑台的前端，搭配真空执行器实现垂直方向的升降动作，

　　行程设置匹配常规料盘堆叠高度与工装定位高度差，升降端设置了硬限位块与缓冲垫，防止下行超程压损工件或工装。底部工作台采用整块钢板加工而成，台面按标准矩阵加工了M6螺纹安装孔，可直接固定料盘、定位工装、检测工位组件，工作台下方集成了走线拖链与驱动电机安装位，所有动力线缆、真空气管均内置在拖链内，避免运动过程中管线剐蹭或拉扯。末端的真空执行器配置了多组真空吸嘴，可根据工件尺寸、材质调整吸嘴间距与吸附压力，针对薄片类、易刮花工件可更换硅胶吸嘴，针对金属小零件可更换硬质吸盘提升吸附稳定性，执行器本身集成了真空压力检测接口，可实时反馈吸附状态，避免漏吸、掉料导致的工位故障。设计过程中优先考虑了安装边界的适配性，

　　整体机架的外轮廓尺寸控制在常规桌面级设备的安装范围内，底部支撑脚可调节水平度，不需要额外做地基固定，可直接集成到现有生产线的工位间隙中，也可作为独立的单机取放设备搭配上下料料架使用。各运动轴的原点位置、限位传感器均采用标准槽型光电开关，安装位预留了调节余量，现场调试时可根据实际工位布局微调各轴的软限位范围，不需要额外加工安装支架。传动部分的模组均采用密封式结构，可适配车间内有少量粉尘的生产环境，日常维护仅需要定期给导轨、丝杠加注润滑脂即可，不需要复杂的拆解保养。从结构刚性来看，X轴的横梁采用加厚铝型材搭配加强筋设计，在满行程高速运动时不会出现明显的形变抖动，保证取放料的重复定位精度，两侧立柱与底部工作台之间采用角码加固连接，

　　连接螺栓均采用8.8级内六角螺栓，长期运行不会出现连接松动的问题。气路部分预留了总进气接口与真空发生器安装位，用户可根据现场气源条件选配内置或外置真空发生装置，气路走线与电路走线分槽布置，避免信号干扰。这套结构没有冗余的设计部件，所有组件均采用工业标准件搭配定制加工的安装板组成，加工成本可控，组装调试难度低，对于做小型自动化设备集成的工程师来说，可直接在这个结构基础上根据具体工件参数修改行程、吸嘴配置、工作台定位结构，快速完成适配特定工位的取放设备设计，不需要从零开始搭建三轴布局的基础结构，能大幅缩短非标设备的设计周期。在实际应用中，这类机构常用来完成PCB板上下料、小型五金件从料盘到加工工位的转序、组装工位的零件拾取放置、检测工位的工件搬运等工作，相比人工取放，重复定位精度更高，可24小时连续运行，大幅降低轻载重复取放工位的人工劳动强度。
