多工位龙门式CNC上下料搬运工作站

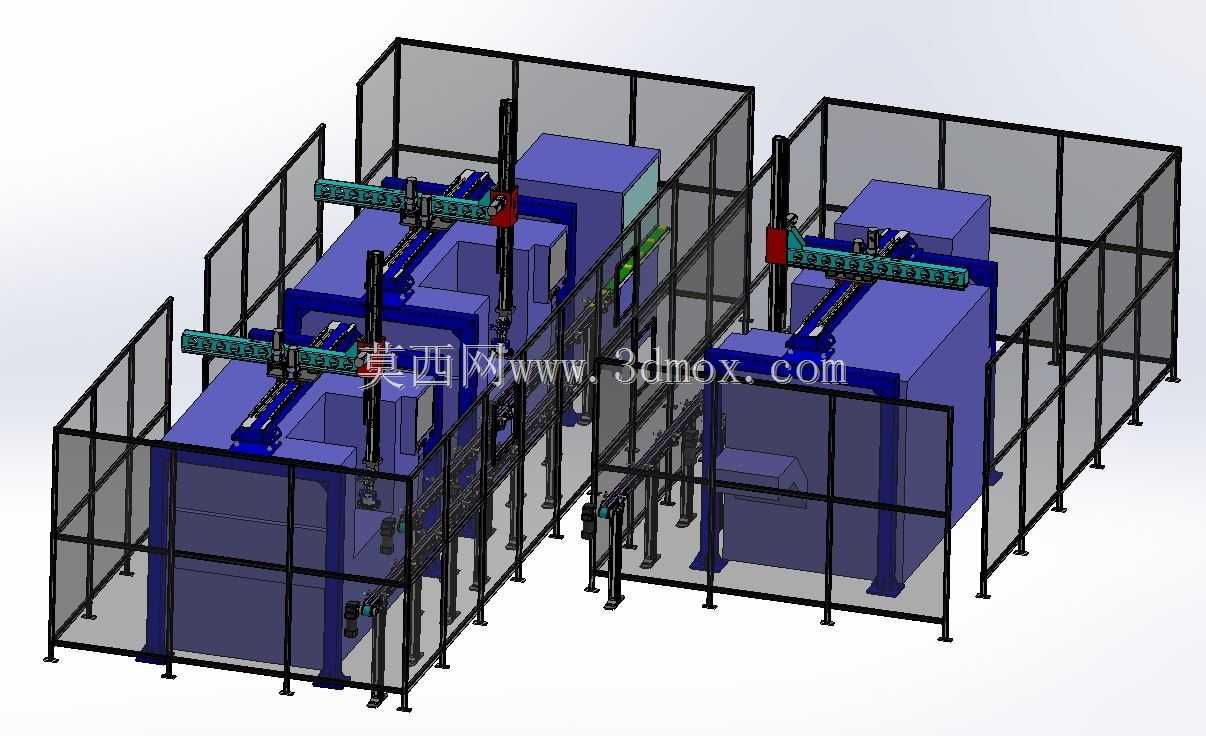

　　这套龙门式CNC上下料搬运单元，主要面向机加工车间多台数控设备的批量零件加工场景，解决传统单台机床人工上下料效率低、重复劳动强度大、多工序流转节拍不一致的痛点，可适配盘类、轴类、小型箱体类零件的跨机床工序转运，覆盖从毛坯上料、工序间周转到成品下线的全流程物料搬运作业。整体布局采用多台CNC设备沿直线排布的形式，龙门XYZ三轴桁架沿设备排布方向架设，横跨所有加工工位，桁架末端搭载可适配不同夹具的抓取机构，可根据零件形态更换气动卡爪、真空吸盘等执行端，满足不同材质、外形零件的抓取需求。设计阶段优先考虑安装边界的适配性，龙门立柱采用落地式安装结构，可直接固定在车间硬化地面上，无需对原有设备地基做大规模改造，

　　桁架的横向行程覆盖所有机床的操作工位开口，Z轴行程预留足够的上下取放料安全距离，避免运动过程中与机床舱门、夹具发生干涉。外围配置的网格安全防护围栏，将整个桁架运动区域与人员通行通道完全隔离，围栏预留对应机床操作位的检修安全门，门体配置安全联锁开关，一旦门体被异常打开，桁架动力回路立即切断，避免人员误入运动区间引发安全事故。桁架的X轴采用长行程齿轮齿条传动搭配线性导轨导向，保证长距离运行的定位精度，Y、Z轴采用伺服电机搭配滚珠丝杠传动，满足取放料过程中的重复定位精度要求，可适配CNC设备高精度的上料定位需求。整套单元的运动路径可根据实际加工工艺灵活编程，可匹配不同机床的加工节拍，自动调整上下料等待时机，实现多台机床的并行作业，

　　减少设备待料等待时间，提升整线加工效率。在结构细节设计上，桁架的横梁采用型钢焊接后去应力处理的结构，保证长跨度下的结构刚性，减少高速运行过程中的形变抖动，立柱底部配置可调地脚，可适配地面不平整的安装场景，方便安装阶段的水平校准。抓取端配置到位检测传感器，可确认零件抓取是否到位，避免空抓、掉料的情况出现，同时可与机床的控制系统做信号交互，实时获取机床的加工状态、舱门开合状态，自动触发上下料动作，无需人工干预即可完成全流程作业。
