单立柱斜置式光伏追日支撑机架结构

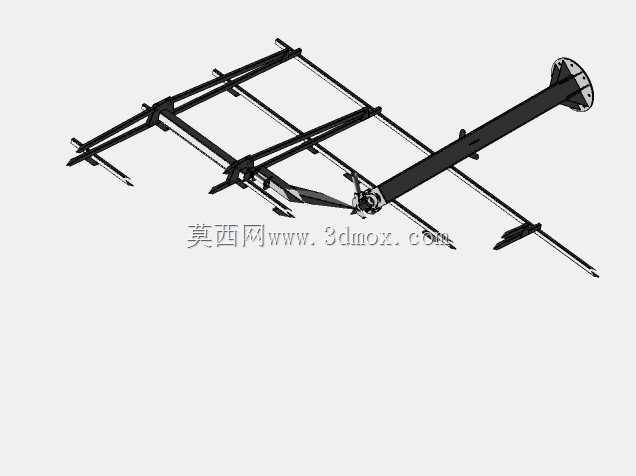

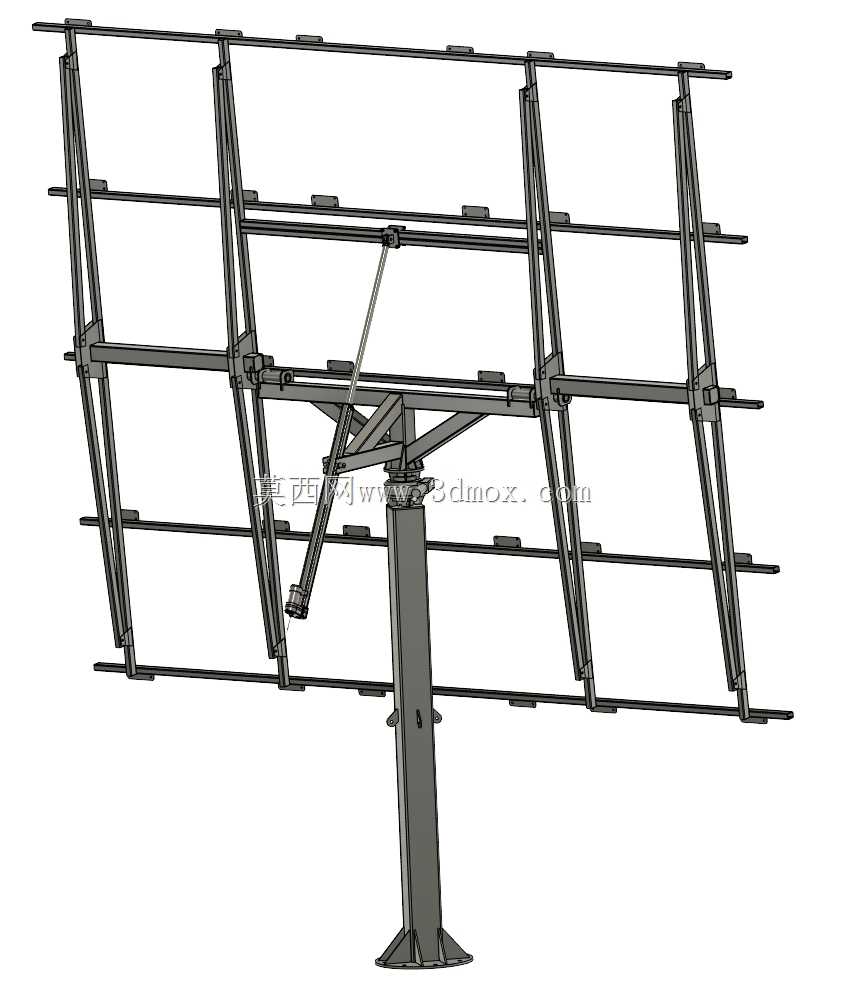

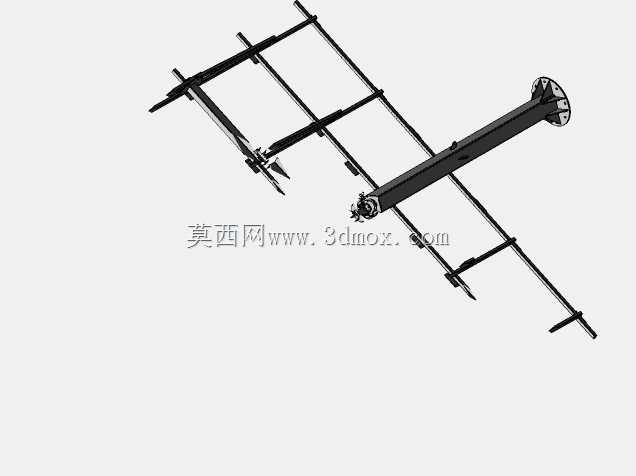

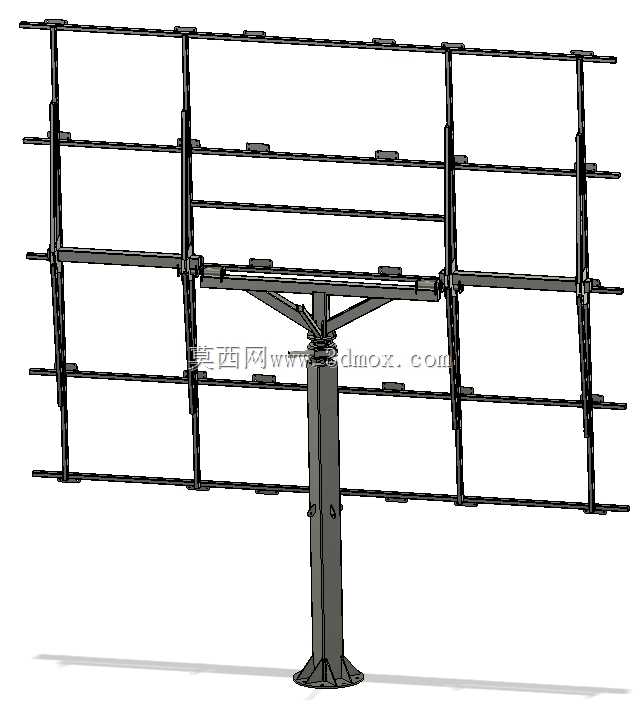

　　该支撑结构主要面向分布式离网光伏、中小型并网光伏电站的单阵列追日场景，适配多块标准晶硅太阳能电池板的排布安装，核心作用是通过角度调整让光伏板平面始终保持与太阳入射光线垂直，最大化单位面积光伏组件的发电效率，相比固定倾角支架可提升两成以上的日均发电量。从结构设计逻辑来看，整体采用单立柱中央支撑的布局，底部立柱可通过地脚螺栓与混凝土基础固定，也可适配预制配重底座实现快速无基建部署，立柱顶端设置回转与俯仰联动的铰接节点，上部承载框架采用矩形管材焊接成型，框架上预留多组标准化电池板安装孔位，孔位间距匹配常规光伏板的安装尺寸，可兼容不同厚度的组件压块固定，无需现场二次打孔即可完成组件装配。框架的俯仰调整通过斜置的电动推杆实现，

　　推杆两端分别铰接在主框架中部横梁与立柱上部的铰接座上，推杆伸缩行程覆盖0到60度的俯仰角度调节范围，可适配不同纬度地区的太阳高度角变化，水平回转方向可搭配回转驱动机构实现方位角0到180度的调整，整套调整机构的载荷经过校核，可承载框架满载组件后的自重，同时可抵御常规地区的风压载荷，避免强风天气下结构变形。安装边界方面，单套结构的占地投影范围可根据搭载组件数量调整，立柱高度设置预留了底部植被生长、检修通行的空间，框架边缘与周边固定设施预留足够的安全间隙，避免角度调整过程中发生碰撞。结构的杆件连接多采用螺栓铰接与焊接结合的方式，主要承力焊缝做满焊处理，铰接位置预留润滑注油孔，方便后期运维保养，整体框架做热浸镀锌防腐处理，

　　适配户外长期露天使用的工况，减少锈蚀带来的结构强度衰减。在实际部署中，该结构可单套独立使用，也可多套阵列排布组成连片追日光伏场，配套的角度控制单元可根据实时经纬度、时间计算太阳位置，自动输出控制信号驱动推杆与回转机构动作，无需人工频繁调整角度，大幅降低光伏场站的运维人力投入。
