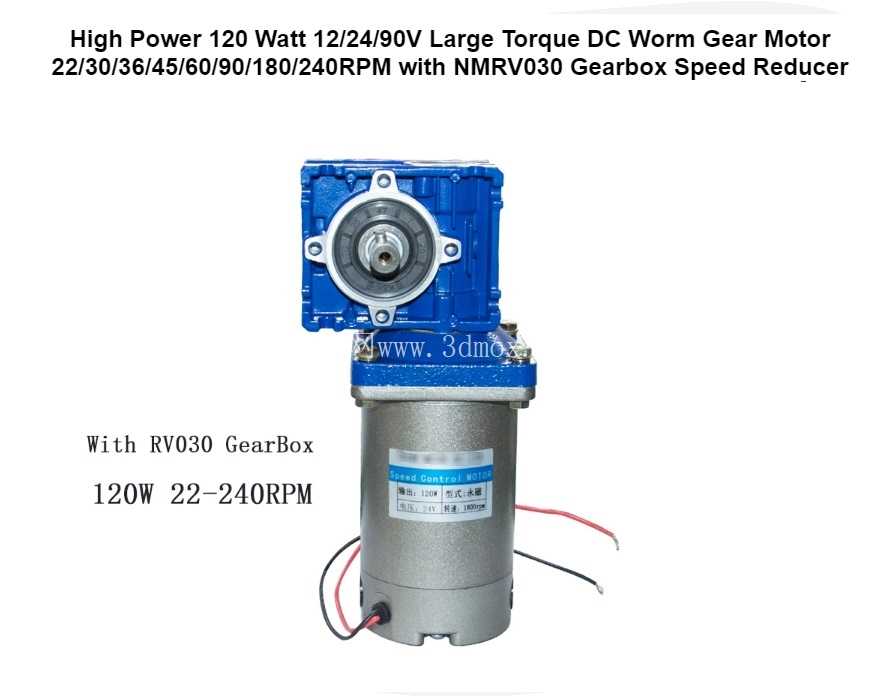

带RV03减速箱的直流蜗轮齿轮电动机

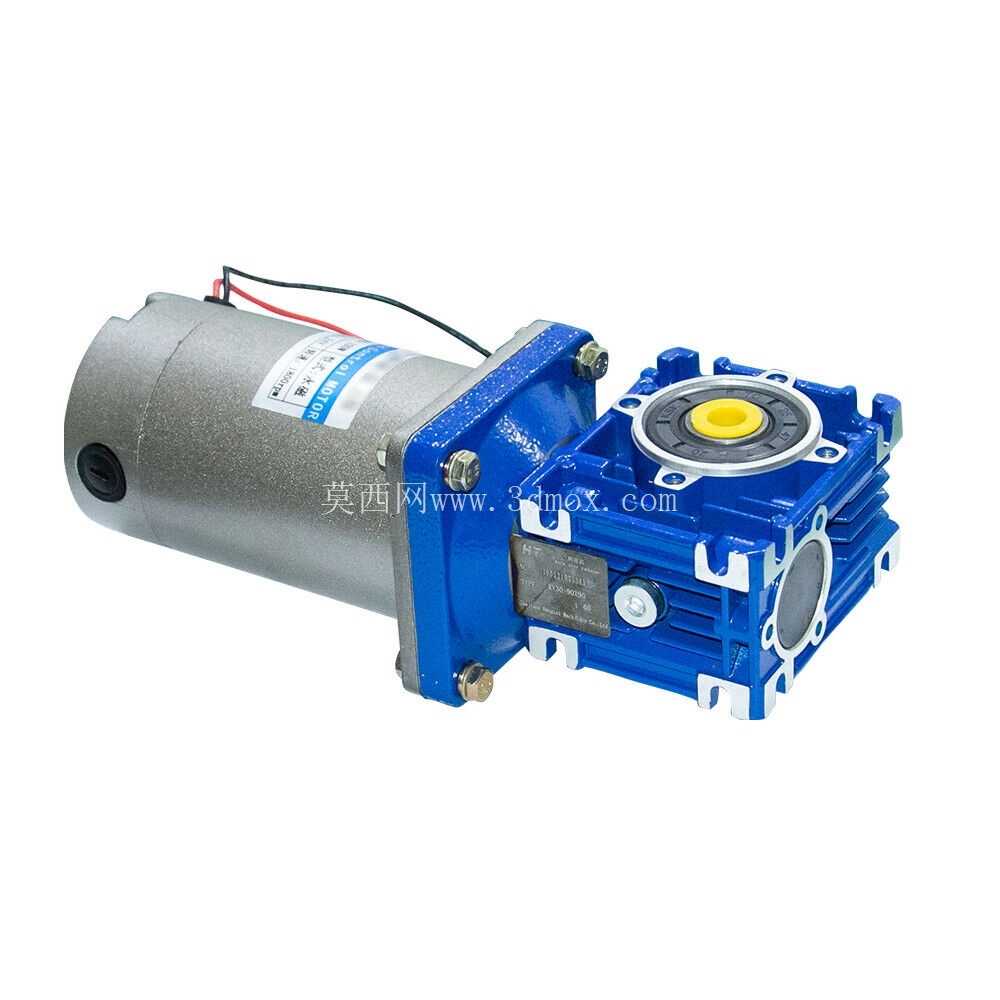

　　在小型自动化输送线、智能仓储分拣机构、轻型回转工作台这类对安装空间有严格限制、需要低转速大扭矩输出的场景里，集成式减速电机的选型一直是结构工程师的重点考量项，这款搭配RV03变速结构的直流蜗轮齿轮电动机，就是针对这类紧凑安装工况设计的动力单元。从结构布局来看，它采用驱动电机与减速箱直连的集成式设计，下部为直流驱动电机主体，上部直接对接RV03蜗轮减速箱体，省去了额外的联轴器连接环节，既压缩了整体轴向安装尺寸，也避免了联轴器安装不同心带来的传动损耗、振动异响等长期运行隐患。上部的RV03减速箱采用蜗轮蜗杆啮合的传动结构，这种结构本身具备反向自锁特性，在设备停机状态下可以直接锁止输出端，不需要额外加装抱闸机构就能避免负载出现溜转、位移，对于需要位置保持的轻型回转、升降类机构来说，能减少不少外围配套零件的设计工作量。减速箱的输出端采用中空轴带法兰安装的结构，输出轴为内孔设计，可以直接对接设备的传动轴，配合箱体四周的安装凸耳，既可以用法兰面做端面定位安装，也可以通过凸耳上的安装孔做侧面固定，适配不同设备的安装接口需求。

　　下部的直流电机主体采用圆柱式外壳，底部带圆形安装法兰，法兰上预留了均匀分布的固定孔位，安装时可以直接将电机法兰固定在设备的安装基板上，接线从电机侧部的出线口引出，走线方向贴近安装面，不会额外占用设备上部的操作空间。从设计思路上看，这款动力单元把电机的高转速低扭矩输出，通过蜗轮齿轮副做减速增扭，最终从上部减速箱的中空轴输出适配工况的低转速大扭矩动力，整套传动结构完全封闭在箱体内部，出厂时已经做好了润滑密封，现场安装不需要额外拆解调整齿轮啮合间隙，只需要对接好安装孔位、接好供电线路就能投入使用，能大幅缩短设备的装配调试周期。

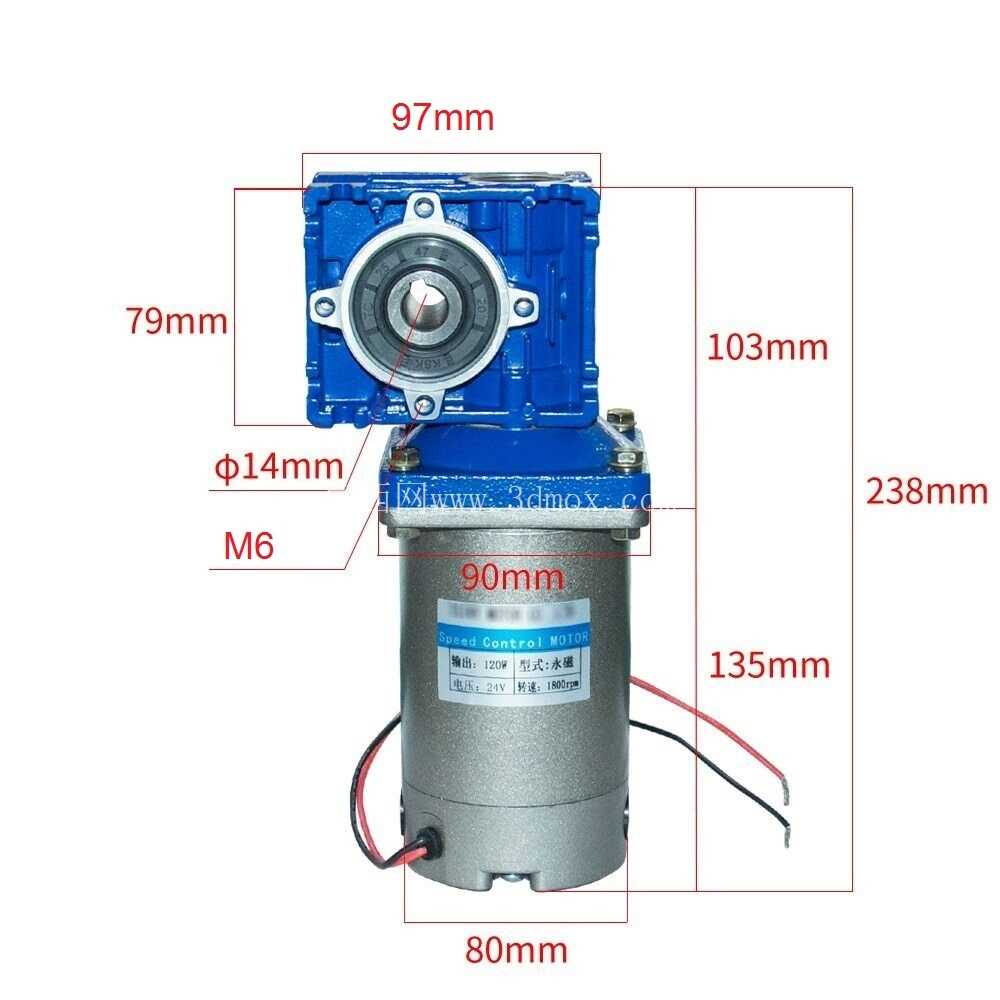

　　在实际应用中，这类集成减速电机常被用在小型食品包装线的拨料机构、自动售货机的货道驱动、光伏板小型追日回转机构、智能展示台的旋转驱动这类负载不大、但对安装体积、运行噪音、传动平稳性有要求的场景，它的蜗轮蜗杆传动结构运行噪音比直齿轮减速结构更低，传动过程更平稳，不会出现直齿轮啮合的高频振动，适合对噪音控制有要求的民用、商用设备场景。安装边界方面，下部电机的圆柱外壳直径小于上部减速箱的安装法兰尺寸，设计安装位时只需要预留出法兰对应的圆形安装空间，侧部留出接线的走线余量即可，上部减速箱的四周凸耳突出箱体主体，安装时要注意凸耳的避让空间，避免和设备上的其他结构件产生干涉，输出中空轴的孔径和配套的键槽尺寸是选型时的核心匹配项，需要和被驱动的传动轴尺寸做对应，避免后期还要额外加工轴套做适配。

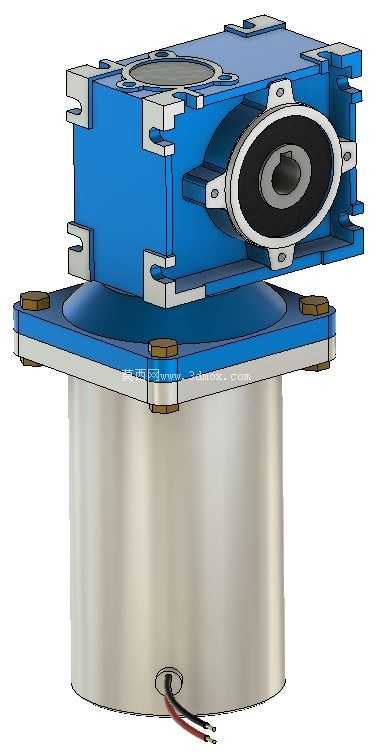

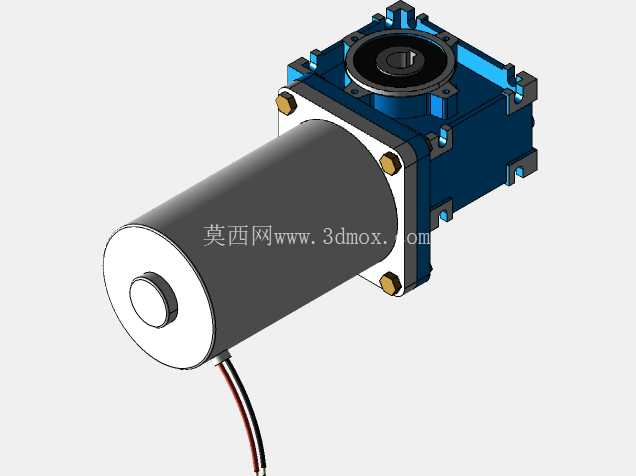

　　不同于分体式的电机加减速机组合，这款集成结构的整机同轴度在出厂时就已经调校到位，长期运行不会出现因为连接松动导致的齿轮偏磨问题，维护时只需要按照周期检查减速箱的润滑脂状态、电机接线的牢固程度即可，日常维护工作量很小。在做三维建模配套时，这个模型完整还原了安装法兰的孔位尺寸、减速箱凸耳的安装孔位置、输出轴的内孔尺寸、出线口的位置方向，结构工程师在做设备整体布局时，可以直接调取这个模型做装配干涉检查，提前核对安装空间是否足够、输出轴对接是否匹配，避免后期加工安装时出现尺寸不匹配的问题，减少设计返工的概率。
