太阳跟踪平台用晶硅太阳能电池板结构

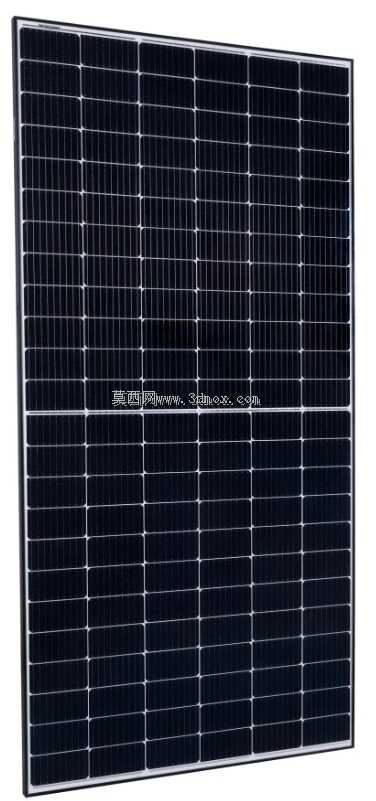

　　在分布式光伏电站、户用离网发电系统、户外光伏供电基站、太阳能追日跟踪平台这类场景中，光伏组件的结构适配性直接决定整套系统的发电效率与长期运行稳定性，本次建模的这款大尺寸晶硅太阳能电池板，正是针对平单轴、双轴太阳跟踪支架的安装需求完成的结构还原，可直接用于跟踪系统的整体装配干涉校验、支架载荷模拟、现场安装排布仿真等工程环节。从实际工程使用角度看，这款电池板的外形尺寸设定为1755mm×1038mm，属于当前商用大功率晶硅组件的主流尺寸区间，长宽比接近1.69:1，在跟踪支架上排布时，既可以减少同排组件之间的阴影遮挡损失，也能匹配常规跟踪支架的檩条跨距，无需额外定制加长支架构件，降低现场安装的物料适配成本。

　　建模过程中优先还原了组件的层压结构边界：外层是带钢化玻璃的受光面，玻璃边缘做了小尺寸倒角处理，避免安装过程中边角磕碰造成的玻璃隐裂；中间的电池片栅线结构按照常规多主栅晶硅组件的排布规律还原，清晰呈现6列12行的电池片排布逻辑，可直接用于光照模拟环节的受光面遮挡分析；背部的边框采用常规阳极氧化铝型材结构，边框截面的C型卡槽、安装孔位都按照行业通用安装标准还原，安装孔的中心距、孔径尺寸匹配跟踪支架常用的压块固定、螺栓穿透固定两种安装方式，在做装配仿真时可以直接调用压块、螺栓模型完成整套跟踪系统的装配，无需二次调整组件的安装边界。从设计思路上看，这款组件的结构完全贴合户外跟踪平台的使用需求：边框的型材壁厚按照常规户外组件的抗风载要求设定，可适配大部分地区12级以下风压的使用场景，在做支架结构的风载荷仿真时，组件模型的重量、迎风面参数都可以直接作为载荷输入项，无需额外估算参数。组件的四个边角做了微小的圆弧过渡，既符合实际生产过程中的玻璃磨边工艺要求，也能避免安装过程中尖锐边角划伤施工人员、划破线缆绝缘层。

　　在跟踪平台的实际运行过程中，组件会随着支架的转动实时对准太阳入射角度，这款组件的重心位置严格按照实际组件的层压结构配重设置，重心点位于组件几何中心偏背部边框侧，在做跟踪支架的转动扭矩计算时，可以直接提取模型的重心、重量参数，匹配减速电机的选型计算，避免因模型参数偏差造成电机选型过小、跟踪转动卡顿的问题。不同于固定式光伏支架上的组件，跟踪平台用的电池板对安装间隙的要求更高，建模时特意预留了组件之间的安装间隙边界，同排相邻组件的横向间隙、前后排组件的纵向转动避让间隙都按照跟踪系统的常规设计值做了参考设定，在做多组件阵列排布仿真时，可以直接阵列该模型，快速校验不同太阳高度角下的组件阴影遮挡范围，优化阵列排布间距，提升整套系统的全年发电效率。从功能特性上看，这款组件的受光面为平面钢化玻璃结构，表面的减反层结构虽然未做微观层面的建模，但整体平面度按照实际组件的工艺公差还原，可用于清洁机器人的行走路径仿真、积雪滑落模拟等场景；背部的接线盒位置设置在组件短边侧的居中位置，匹配跟踪支架的线缆走线方向，避免支架转动过程中线缆与支架构件发生缠绕、拉扯。在实际工程应用中，这类大尺寸组件多用于地面集中式光伏跟踪电站、山地光伏跟踪系统、户用双轴跟踪发电平台，也可作为离网型太阳能供电系统的发电单元，为通讯基站、户外监测设备、离网用电负载提供电力供给。

　　建模时还原了组件边框上的接地孔位、排水槽结构，接地孔的位置、孔径符合光伏系统的接地规范，可直接用于接地系统的装配建模；边框底部的排水槽沿着组件长边方向设置，可让雨天的积水、积灰顺着槽道排出，避免组件边框长期积水造成的腐蚀问题，在做组件的积灰、排水仿真时，模型的结构特征可直接作为仿真分析的几何基础。对于结构设计从业者来说，这个模型可以直接作为光伏跟踪系统设计的通用组件单元，无需从零开始建模，大幅缩短跟踪支架、光伏电站排布的设计周期；对于三维建模学习者来说，可以通过这个模型掌握层压类工业产品的结构建模逻辑，理解光伏组件的实际安装边界与工艺要求；对于设备选型人员来说，模型的尺寸、安装孔位、重心参数都贴合实际商用产品的参数范围，可直接用于项目前期的方案排布与设备选型参考。在安装边界方面，这款组件既可以采用压块固定的方式，通过边压块、中压块将组件固定在跟踪支架的檩条上，压块的夹持位置对应组件边框的加强筋位置，避免压块夹持力过大造成边框变形；也可以采用螺栓直接穿透边框安装孔的方式固定，适配不同结构形式的跟踪支架檩条，安装时组件的下边缘距离跟踪支架转动轴的高度预留了足够的线缆弯折空间，方便接线作业，同时避免支架转动时组件背部的线缆与转动轴发生摩擦。整个模型的结构细节完全围绕实际工程使用场景设置，没有冗余的非工程特征，所有结构特征都对应实际产品的生产工艺、安装要求、使用场景，可直接应用于各类光伏跟踪系统的三维设计、仿真分析、方案展示环节。
