链条驱动剪叉式升降手推车三维设计

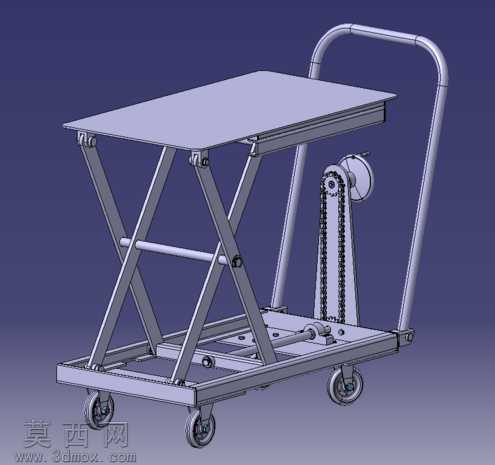

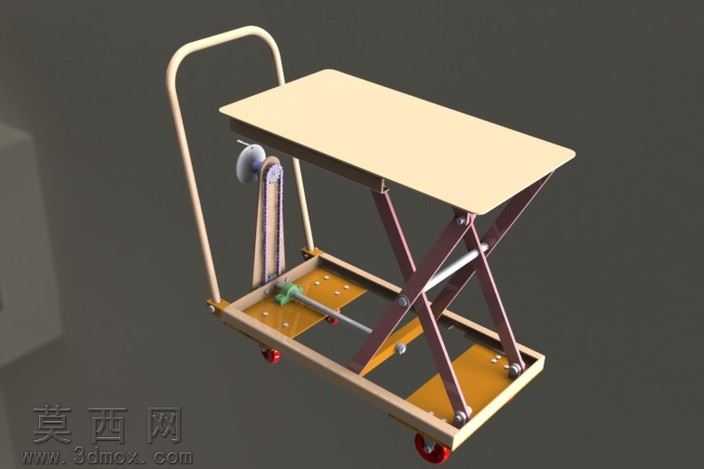

本作品为手动链条驱动的剪叉式升降手推车三维模型，建模过程中严格遵循机械设计规范，对每一处结构细节进行了精准还原。整体建模从底部车架开始搭建，首先绘制底部矩形承载框架的三维草图，通过拉伸、凸台命令生成车架主体型材结构，预留脚轮安装位、剪叉臂铰接座、传动机构安装基准面，保证各安装位的同轴度、平面度公差符合装配要求。剪叉臂部分采用交叉铰接的对称结构，建模时先绘制单根剪叉臂的截面轮廓，通过拉伸生成臂体，再对铰接孔位置进行精确开孔，添加轴套配合结构，保证两组剪叉臂交叉铰接后转动顺滑无卡滞，同时对臂体的受力过渡位置做圆角处理，避免应力集中问题。顶部承载平台采用平板式设计，建模时预留与剪叉臂上端的铰接安装位，平台边缘做轻微折边处理，既提升平台结构刚性，也能避免放置物料时出现滑落风险。传动部分为链条链轮驱动结构，精准建模了手摇驱动轮、传动链轮、升降链条、导向滑轨等部件，链条的链节逐节装配还原，保证链轮与链条的啮合间隙符合机械传动标准，摇动手轮时可通过链条传动带动剪叉结构开合，实现平台高度的平稳升降。手推扶手采用圆管弯折成型，建模时通过扫掠命令生成弯折的圆管结构，扶手与底部车架的连接位置做加强筋处理，保证推行时的结构强度。底部四个脚轮采用万向脚轮结构，还原了脚轮的轮架、滚轮、转轴结构，保证推车可灵活转向移动。渲染阶段采用金属材质赋予整体车架结构，区分不同部件的材质质感：型材框架采用哑光冷轧钢材质，传动链条、链轮采用光亮金属材质，脚轮滚轮采用硬质橡胶材质，扶手处做防滑质感处理，背景采用渐变深蓝色突出模型主体结构，光影效果柔和，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑手动搬运作业的使用需求，剪叉结构的升降行程经过合理规划，可满足不同高度的物料转运、工位上下料需求，整体结构紧凑，操作省力，无需外接动力即可完成升降作业，适合车间、仓库等场景的轻量物料搬运使用，各部件的连接方式均采用常见的螺栓铰接结构，具备实际加工生产的可行性，模型装配过程中添加了合理的配合约束，可实现升降动作的动态模拟，直观展示设备的运行原理。
