Omni电梯货物转让床结构设计方案

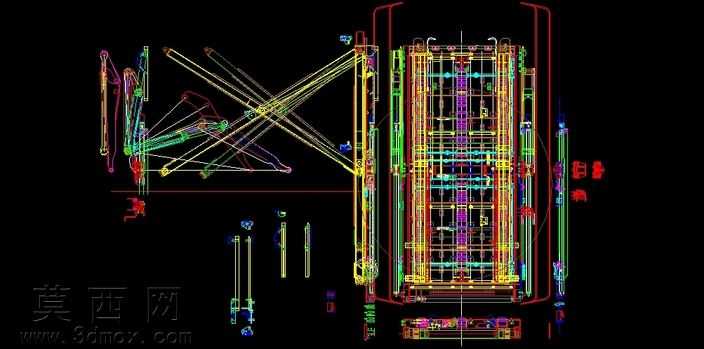

本作品为面向商业航空地面作业场景设计的2D布局Omni电梯及货物转让床三维结构设计，整体建模过程严格遵循工业机械设计规范，先以核心功能需求为锚点搭建整体装配骨架，确定主体升降承载框架、侧向伸缩转运臂、底部支撑定位结构的空间位置与装配基准，再逐步拆分绘制各组成零部件的三维特征。建模过程中对主体承载立柱采用多段拉伸加筋特征强化结构表现，对液压驱动管路采用扫掠特征还原管线走向与排布逻辑，对铰接转动部位添加同轴、重合等装配约束还原真实运动自由度，确保各机构运动逻辑符合实际作业需求。材质配置上，主体承载钢结构件赋予哑光金属漆材质并做细微磨损质感处理，液压管路区分高压油管与控制线缆赋予不同色彩的橡塑材质，操作控制面板赋予哑光工程塑料材质搭配局部金属按键质感，转运接触部位添加防滑橡胶垫材质提升真实感。设计思路围绕商业航空地勤场景的集装箱、托盘货物转运需求展开，参考TLD Iantis公司828集装箱托盘装载机的成熟作业逻辑，采用液压驱动作为核心动力方案，主体升降框架可实现垂直方向的平稳举升，侧向多连杆伸缩臂可完成不同高度平台间的货物平移转让，底部支撑结构可在作业时展开保证整机稳定性，行走部位预留轮组安装位满足场内移动需求。整体结构排布紧凑，各功能模块分区明确，液压控制元件的安装位置预留了充足的维护操作空间，管线排布沿结构件内侧布置避免作业过程中发生剐蹭损坏，承载部位的结构厚度经过受力逻辑校核，可满足额定载荷下的长期作业使用，各转动铰接点预留了润滑注油结构，符合工业设备的日常维护需求，整体设计完整还原了该类地面支持设备的结构组成与作业逻辑。
