托盘式IBC吨装集装容器三维结构设计

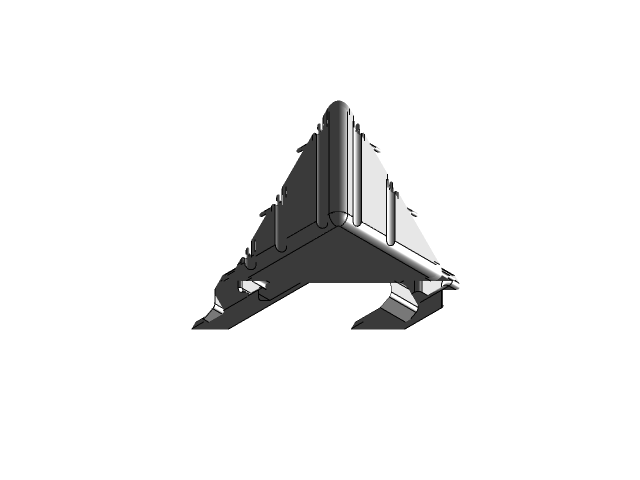

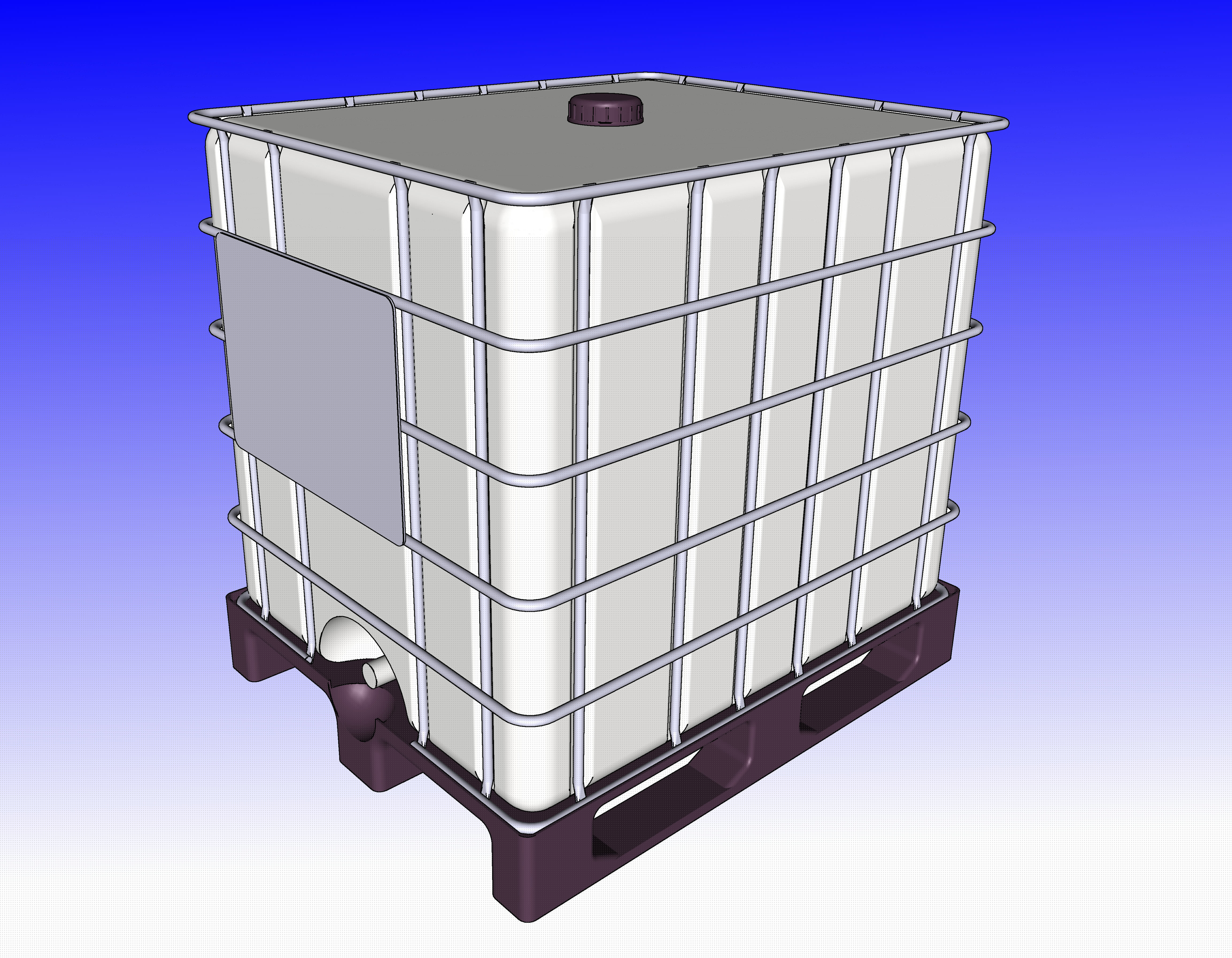

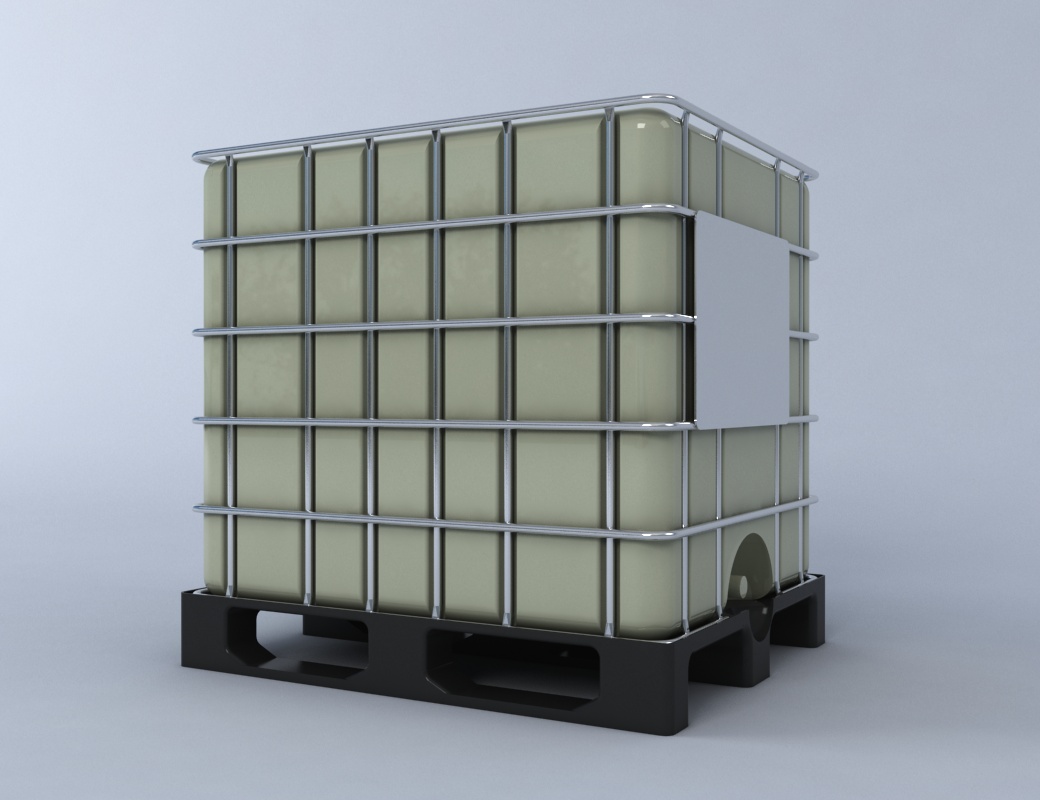

　　在化工原料储运、食品级液体中转、工业废液回收等场景中，托盘式IBC集装容器是目前散装流体周转环节应用占比最高的单元化载具，相比传统圆桶，其空间利用率能提升三成以上，配合叉车作业可实现整托转运，大幅降低人工搬运的劳动强度。本次建模的1000升规格IBC容器，整体采用外框架加内容器的组合结构，底部集成标准川字型钢制托盘，托盘的叉孔尺寸完全适配国内通用的手动液压搬运车、平衡重式叉车的叉齿参数，无需额外适配辅具即可完成堆垛、装卸、短驳作业。内容器采用高密度聚乙烯吹塑成型的结构设计，壁厚沿高度方向做渐变处理，底部受液体静压力较大的区域壁厚增加2mm，上部非承压区域适当减薄，在保证整体抗冲击性能的前提下控制整体自重，

　　容器顶部设置带密封锁紧结构的灌装口，口径适配常规的流体灌装枪头，底部安装的排液阀采用法兰式连接结构，可快速对接输送管路完成卸料作业，阀门操作手柄的安装高度符合人体工程学要求，操作人员站在地面即可完成启闭操作，无需登高作业。外部防护框架采用镀锌钢管弯折焊接成型，竖向支撑杆沿容器周向均匀分布，横向设置三道环形加强筋，框架顶部的四个角做圆弧包边处理，避免转运过程中磕碰造成框架变形或人员划伤，框架与内容器之间预留3mm的缓冲间隙，可吸收转运过程中的侧向冲击载荷，避免内容器受外力挤压出现开裂渗漏。建模过程中重点还原了容器与托盘的连接结构，内容器底部的定位凸台与托盘上的定位凹槽完全嵌合，框架底部与托盘采用螺栓连接固定，

　　保证堆垛两层满载容器时整体结构不会出现侧滑偏移，整体外形尺寸严格遵循单元化物流的模数要求，可与标准集装箱、货运车辆的货厢内部尺寸完美匹配，不会出现空间浪费，也可适配自动化立体仓库的货位尺寸，满足智能仓储系统的自动存取要求。排液阀的安装位置做了下沉式设计，排液时容器内的残留液量可控制在0.5升以内，减少物料残留浪费，顶部灌装口的密封结构采用双重密封圈设计，可满足危险品液体储运的密封要求，避免运输过程中出现挥发、渗漏问题。
