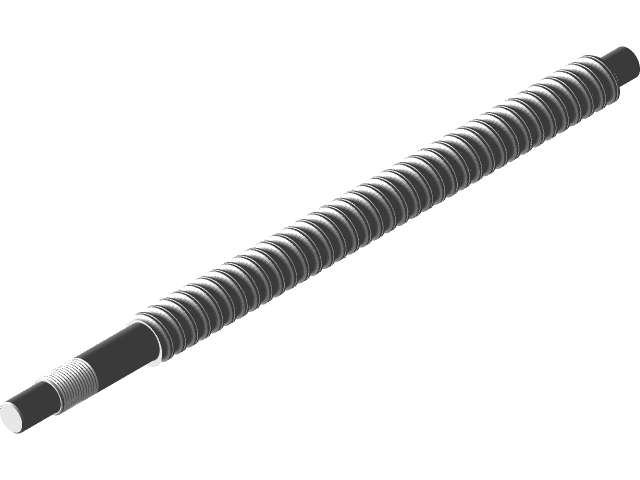

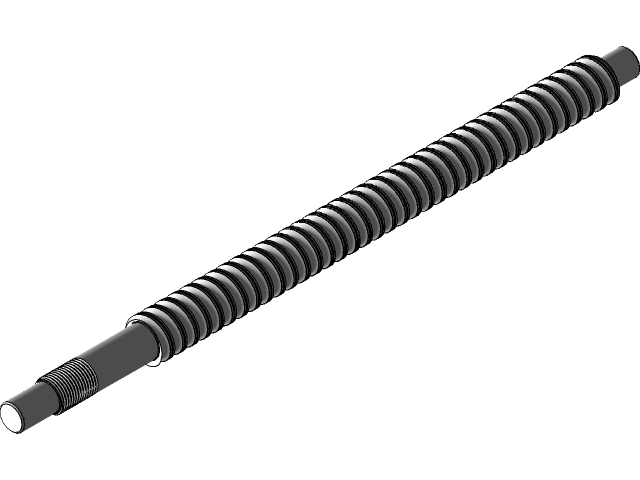

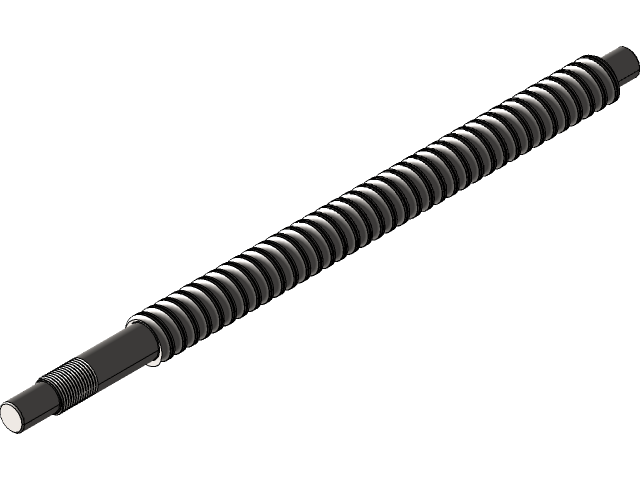

SFU1605型滚珠丝杠传动组件结构设计

　　这款滚珠丝杠的公称直径为16mm，导程为5mm，轴端预留的安装台阶尺寸与同规格SFU1605螺母完全适配，可直接完成丝杠副的配对组装，无需额外对轴端进行二次车削修配，能大幅缩短小型设备的传动机构装配周期。从实际应用场景来看，这类小规格滚珠丝杠的摩擦阻力远低于传统T型滑动丝杠，传动效率可维持在90%以上，低速运行时无爬行卡顿问题，定位精度表现稳定，非常适合桌面级3D打印机的Z轴升降传动、小型数控雕刻机的XY轴进给、桌面型激光切割机的运动轴驱动这类对传动精度有一定要求、负载水平不高的轻型设备场景。设计过程中优先考虑了安装适配性，轴端的固定侧与支撑侧安装位按照常规微型设备的安装空间预留，可直接搭配BK12、

　　BF12规格的丝杠支撑座完成固定，不需要额外设计定制化的支撑结构，能降低整机设计阶段的选型与建模工作量。丝杠的滚道采用圆弧型截面设计，钢珠在滚道内的接触应力分布均匀，长期往复运行的磨损量更小，能维持较长的精度保持周期，对于日常运行频次不高的桌面级设备来说，基本可以做到全生命周期内无需更换传动部件。在安装边界上，丝杠的光轴段外径与滚道段外径保持一致，螺母的法兰安装尺寸符合行业通用标准，不管是采用法兰直装还是螺母座转接的安装方式，都能匹配市面上常见的线性导轨安装孔位，在搭建两轴、三轴运动模组时，不需要额外调整安装板的孔位坐标，能直接复用成熟的小型运动平台结构方案。不同于大规格重载滚珠丝杠需要配套强制润滑、冷却结构，

　　这款小规格丝杠在日常使用中仅需定期涂抹锂基润滑脂即可满足维护需求，维护成本极低，非常适合个人DIY设备、教学实验平台、小型桌面加工设备这类没有专业维护条件的使用场景。建模过程中完整还原了丝杠滚道的螺旋曲面、轴端的扁位安装结构、螺母的循环器外形，不管是用于设备的整机装配干涉检查，还是用于运动仿真验证传动行程，都能直接调用，不需要再对模型进行细节修补。
