20x4字符型液晶显示模块结构设计

　　这款20x4字符液晶显示模块，是嵌入式开发、小型工控设备人机交互环节的常用显示部件，日常在Arduino、树莓派这类开源硬件开发场景，以及小型数控装置、检测仪器、简易控制终端上都能见到它的身影，核心作用是输出ASCII字符、自定义点阵符号，完成设备运行参数、状态提示、操作指引的可视化呈现，相比段码屏能承载更多文本信息，相比彩屏又具备驱动简单、功耗低、成本可控的优势。

　　从结构设计层面看，整个模块采用PCB基板作为承载主体，基板四角预留了标准安装孔位，安装孔的位置、孔径都匹配通用工控盒、面板的开孔规范，安装时可直接通过铜柱或螺丝固定在设备面板内侧，屏幕显示区域刚好露出面板预留的观察窗，不会出现遮挡或偏移问题。模块整体厚度控制在常规嵌入式安装的兼容范围内，不会占用过多设备内部的纵深空间，对于内部布局紧凑的小型控制设备十分友好。

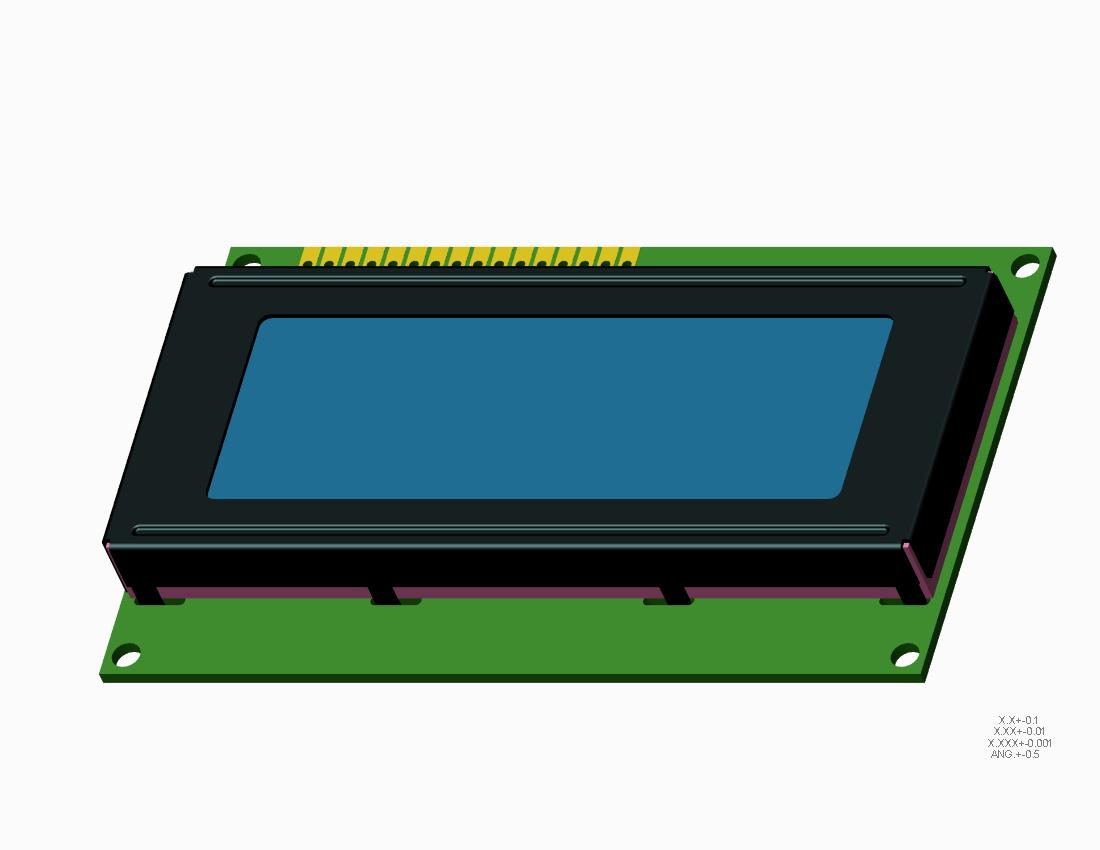

　　模块核心的显示部分采用蓝底白字的STN液晶屏，搭配黑色的塑料遮光边框，边框既可以固定液晶玻璃与背光组件的相对位置，也能遮挡屏幕边缘的非显示区域，避免漏光影响显示效果。屏幕上方的PCB边缘排布了单排排针接口，是模块与主控板的电气连接位，排针间距采用标准2.54mm规格，既可以直接插在面包板上做原型开发，也可以通过排线焊接到设备主控板上，适配不同的组装场景。

　　设计过程中需要重点把控几个装配公差：一是液晶玻璃与PCB基板的平行度，避免压合后出现屏幕显示不均、边角漏液的问题；二是遮光边框与液晶显示区域的对位精度，边框内沿要刚好贴合显示区的黑边，不能遮挡有效显示字符；三是排针的垂直度与共面度，保证焊接或插接时不会出现引脚虚接、偏移的问题。另外PCB基板上的走线布局要避开安装孔位置，防止安装螺丝压破走线造成电路故障，背光组件的固定要做防松处理，避免设备在震动工况下出现背光移位、接触不良的情况。

　　在实际选型应用中，这款模块的字符显示规格为每行20个字符、共4行，足够覆盖多数小型设备的文本显示需求，比如显示温湿度数据、设备运行时长、故障代码、操作菜单选项等内容，不需要额外做字符滚动逻辑就能完整展示常用信息，能简化主控端的程序编写工作量。模块的整体外形尺寸属于行业通用的2004液晶屏规格，和同参数的其他模块具备安装互换性，设备迭代或配件更换时不需要重新修改面板开孔与内部固定结构，能降低后续维护的改造成本。
