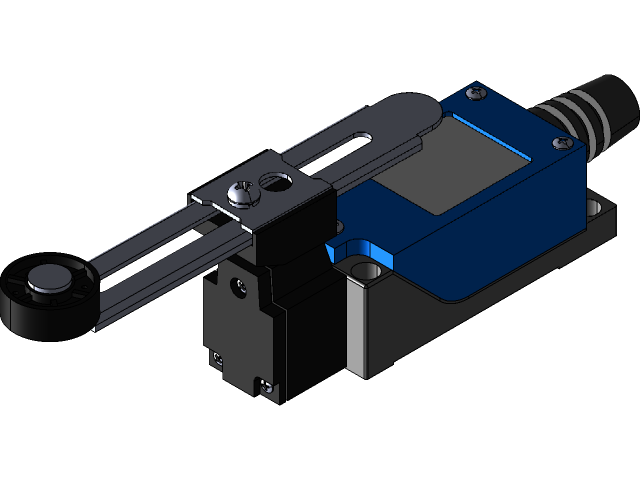

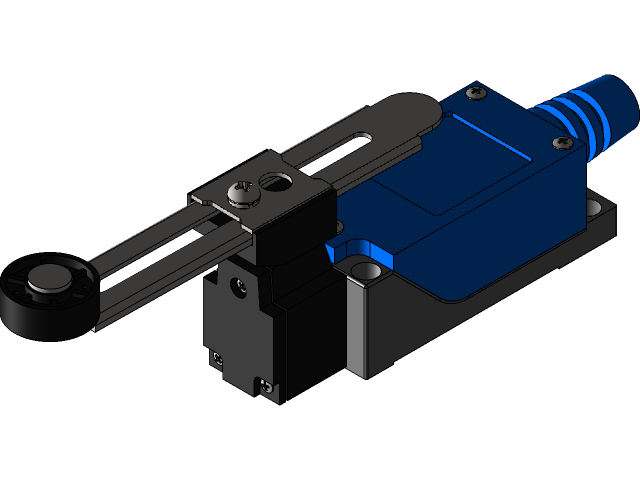

ME-8108行程限位开关结构设计

　　在机床加工、自动化产线、输送设备等场景中，限位开关是保障设备运行安全、实现工位位置判定的核心检测元件，ME-8108型限位开关作为通用型行程检测部件，常被布置在CA6140等普通车床的溜板行程终端、工装夹具的开合极限位置、自动化输送线的工件到位检测点，承担着超程防护、位置触发、动作联锁的关键作用，一旦触发可直接切断设备控制回路，避免机构硬碰撞造成的导轨、丝杠、刀具等核心部件损坏。

　　这款限位开关的设计遵循工业电气元件的通用安装规范，外壳采用方正的封闭式结构，防护等级满足常规车间的粉尘、切削液飞溅工况使用要求，顶部的触发摆臂可根据实际安装方向调整触发角度，适配不同方向的机构触碰需求，摆臂的触发行程经过校准，既保证触碰后能可靠触发内部触点，又预留了足够的超程缓冲量，避免机构过冲时损坏开关本体。从安装边界来看，开关本体预留了标准的通孔安装位，孔位间距符合行业通用安装尺寸，可直接替换同规格的其他型号行程开关，无需重新加工设备安装面，接线端位于开关侧部，预留了足够的线缆弯折空间，适配常规的多芯控制线缆接入，内部触点采用常开常闭双组配置，可同时接入安全回路与位置信号回路，满足不同设备的控制逻辑需求。

　　建模过程中优先还原了开关的实际装配关系，外壳的合模缝、摆臂的转轴间隙、安装孔的倒角细节都按照实物测绘尺寸还原，触发摆臂的可动范围按照实际工作角度设置了运动约束，可直接用于设备的虚拟装配调试，验证安装位置是否存在干涉、触发行程是否匹配机构的运动距离，避免实际安装时出现位置偏差导致的开关失效问题。在实际选型应用中，这类限位开关的触发力经过调校，不会因为设备运行的轻微振动产生误触发，同时摆臂的复位弹簧力度适中，机构离开后可快速复位，响应速度满足普通机床与通用自动化设备的动作节拍要求，外壳的材质选用高强度工程塑料，兼具绝缘性能与抗冲击性能，可承受车间内常规的磕碰与切削液腐蚀，长期运行无需频繁维护。
