CA6140车床配套压铆式铆钉螺母结构

　　在普通车床的装配与维修改造场景中，薄板类防护盖板、走线支架、操作面板安装座这类厚度不足3mm的薄壁构件，无法直接加工出满足强度要求的内螺纹，铆钉螺母就是针对这类安装需求设计的专用紧固件。这类构件在CA6140车床上的分布位置较多，从主轴箱外侧的防尘盖板、进给箱处的润滑管路固定支架，到溜板箱上的行程开关安装板，都需要在薄壁基材上构建可靠的内螺纹连接点，若采用传统焊接螺母的工艺，不仅容易造成薄板焊接变形，还会在基材表面留下焊疤，后续清理打磨工作量大，且焊接产生的热应力还可能影响周边精密部件的装配精度。这款铆钉螺母采用盲端压铆结构设计，安装时从基材预制孔的一侧放入，通过专用压铆工具在另一端施压，让螺母自带的变形铆接区充分延展，

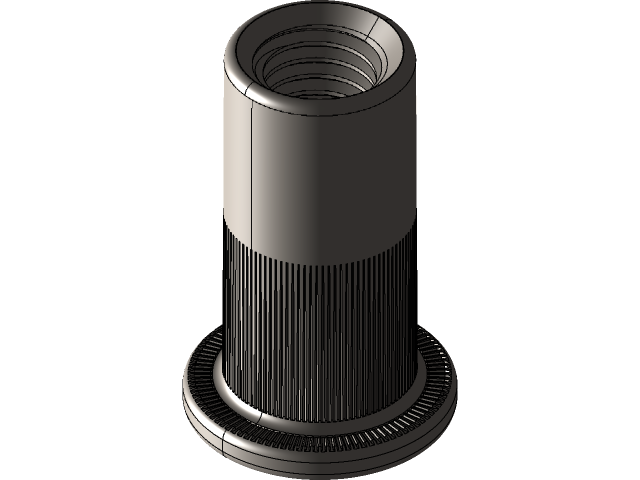

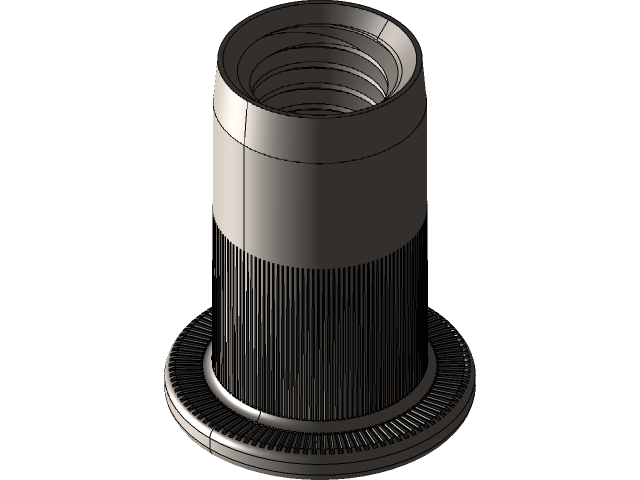

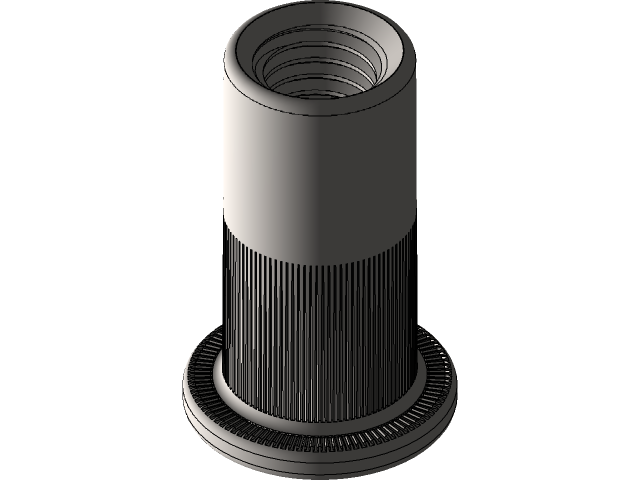

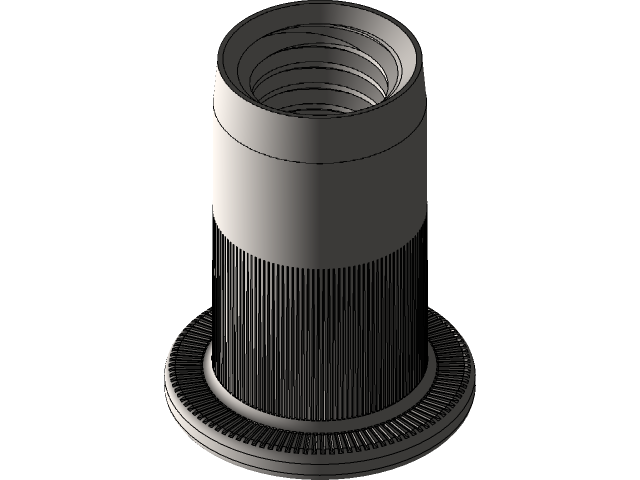

　　卡在预制孔背面形成牢固的机械锁合，整个安装过程无需攻丝，也不会对基材背面的空间有过多操作要求，特别适合车床内部操作空间狭窄的封闭腔体部位安装。从结构细节来看，这款铆钉螺母的主体采用圆柱外形，头部带有定位法兰，安装时法兰面可以完全贴合基材表面，起到轴向定位的作用，避免压铆过程中螺母歪斜导致螺纹孔同轴度超差；内螺纹采用标准公制粗牙设计，和车床上常用的紧固螺钉规格完全匹配，无需额外定制非标准连接件。设计时充分考虑了车床的实际工况，铆接完成后螺纹孔的轴线和基材表面的垂直度可以控制在0.1mm以内，完全满足车床附件安装的位置精度要求，不会出现螺钉拧入卡顿、连接偏载的问题；铆接区的壁厚经过反复校核，压铆变形后不会向内挤压破坏内螺纹的牙型，

　　保证螺纹的有效啮合长度达到公称直径的1.2倍以上，连接强度可以满足车床上常规附件的紧固需求，即使在车床运行产生的持续振动下，也不会出现连接松动、螺母脱落的问题。安装边界方面，这款铆钉螺母对预制孔的公差要求宽松，普通钻床加工的孔即可满足安装要求，不需要额外做铰孔精加工；法兰边的外径比预制孔大2mm左右，压铆后可以覆盖孔边的微小毛刺，不需要对孔口做额外的倒角处理，能有效降低现场装配的加工工作量。和传统的拉铆螺母相比，这款压铆式铆钉螺母的铆接区变形更均匀，在厚度1.5mm到3mm的冷轧钢板、铝合金板材上都能形成可靠的连接，不会出现拉铆螺母常见的铆接不牢、转动打滑的问题，特别适合车床改造、日常维修中快速构建螺纹连接点的需求，也可以用于其他工业设备的薄壁构件连接场景。
