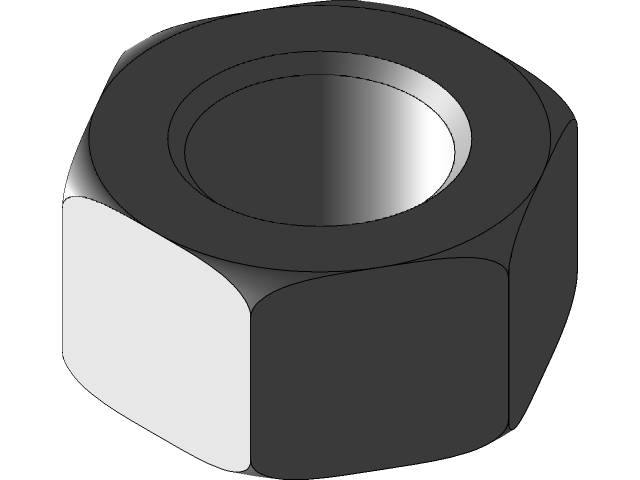

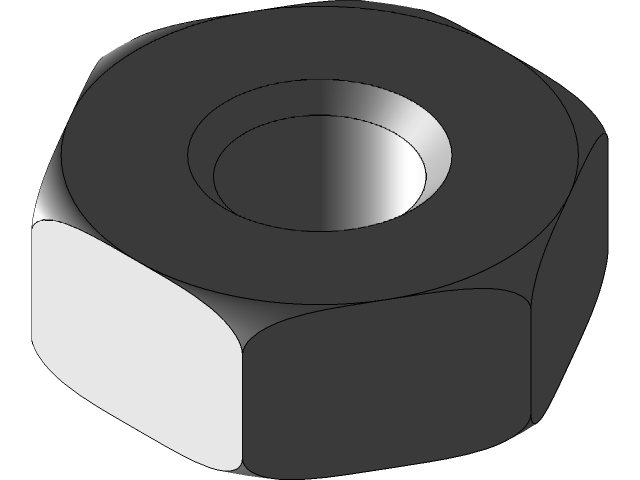

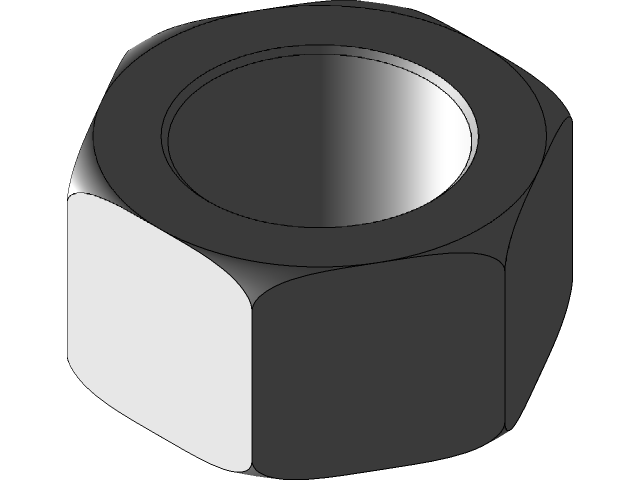

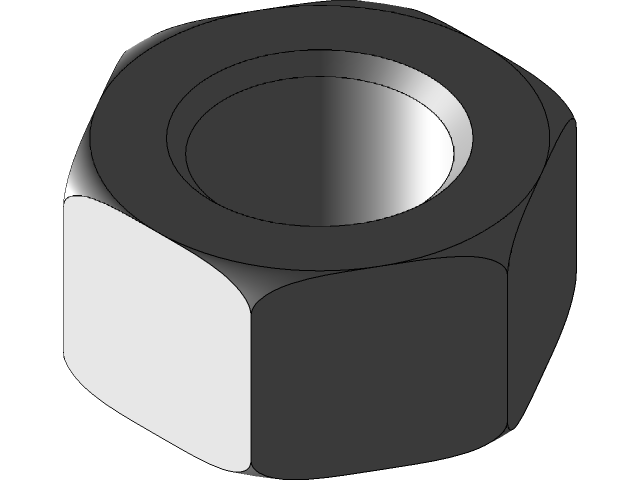

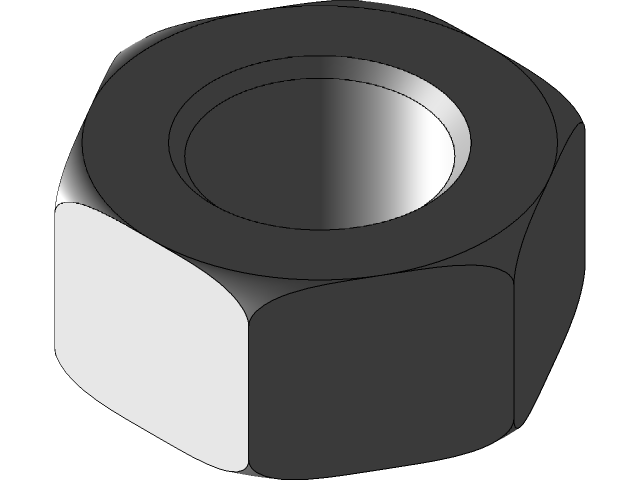

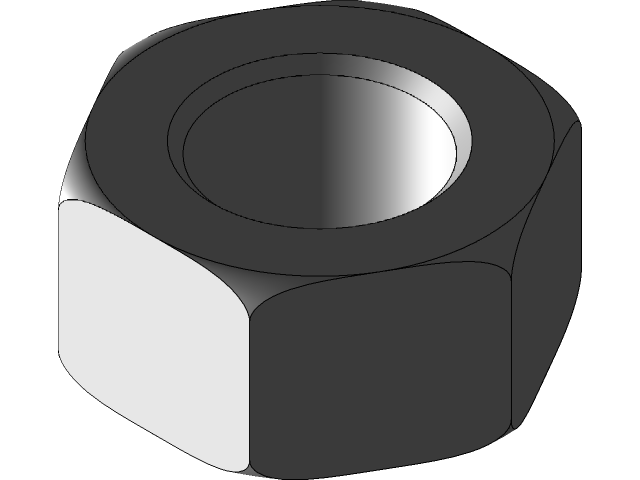

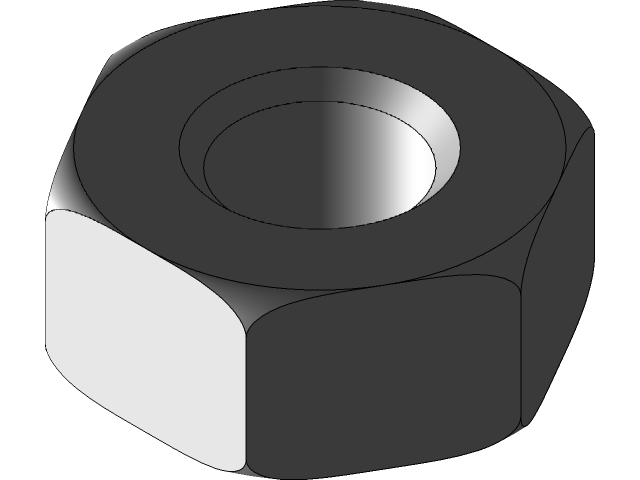

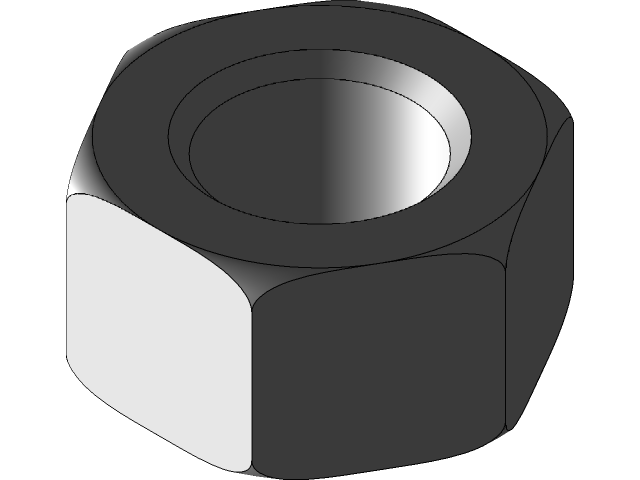

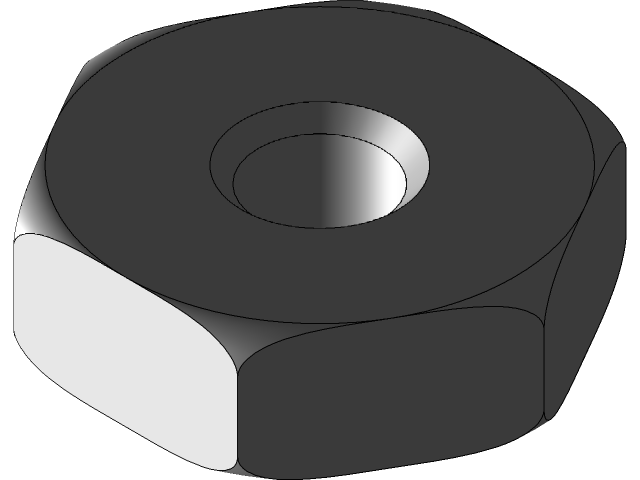

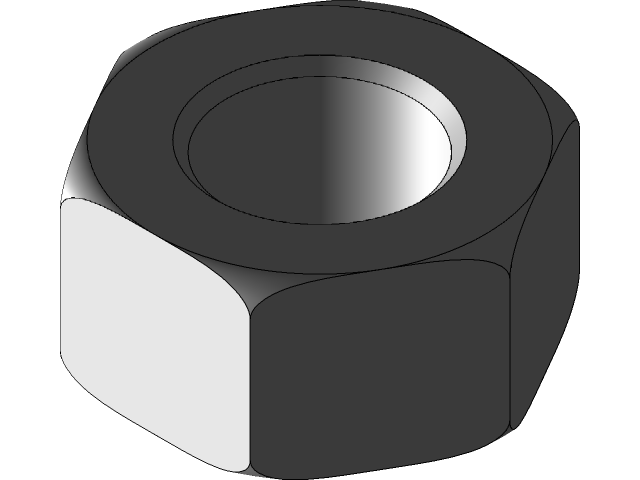

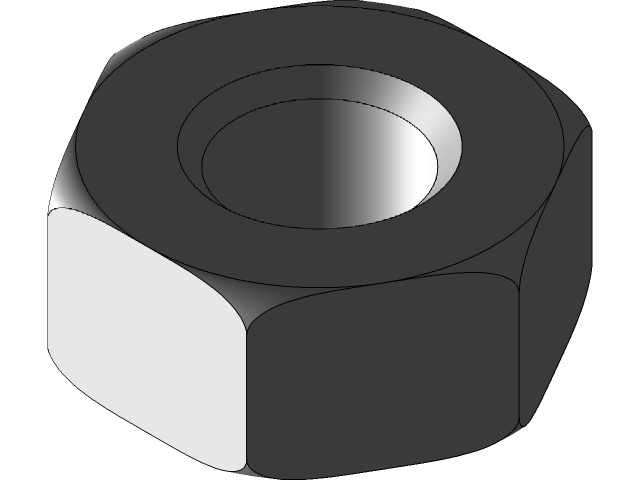

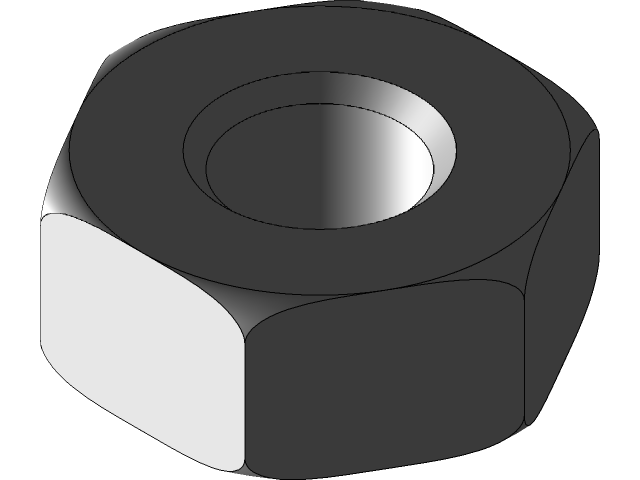

DIN934全规格六角螺母标准件三维设计

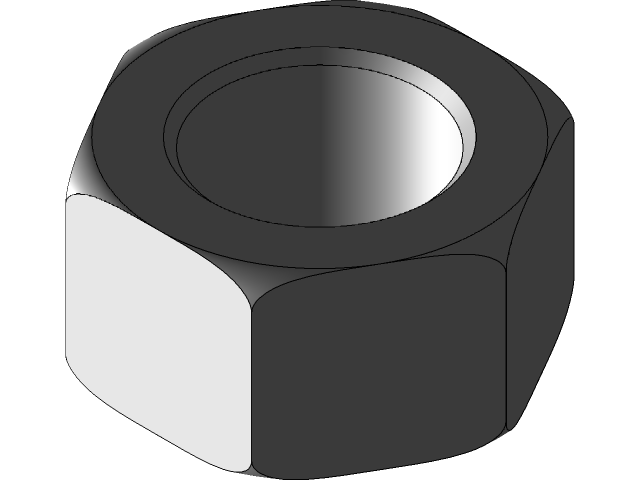

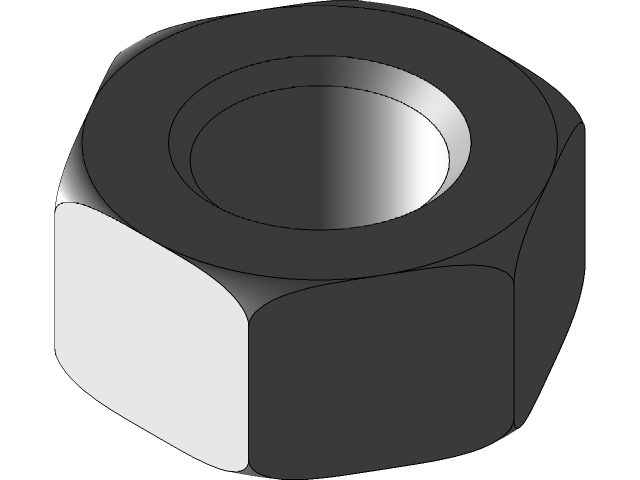

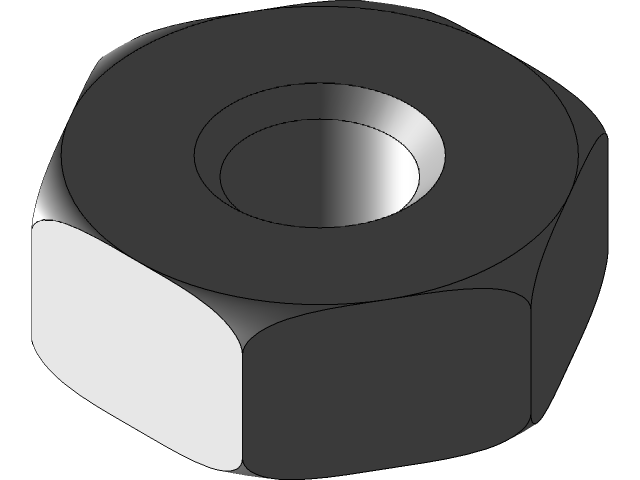

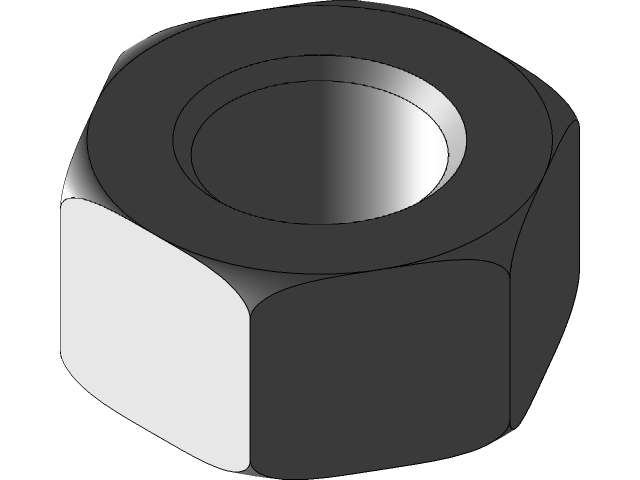

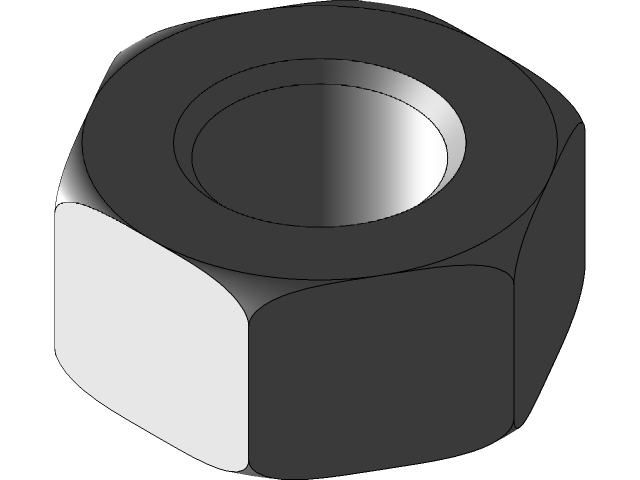

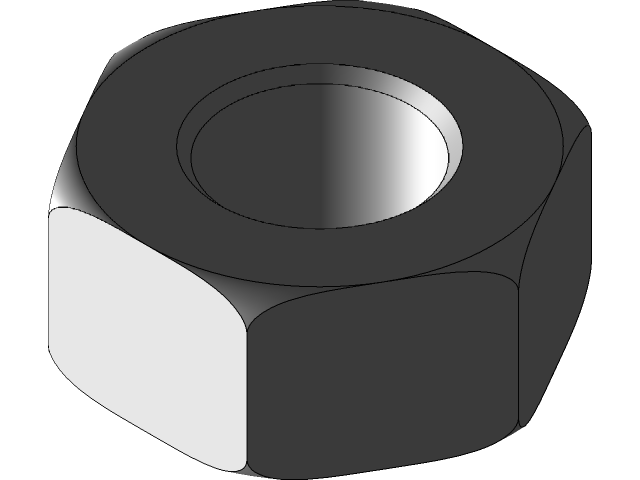

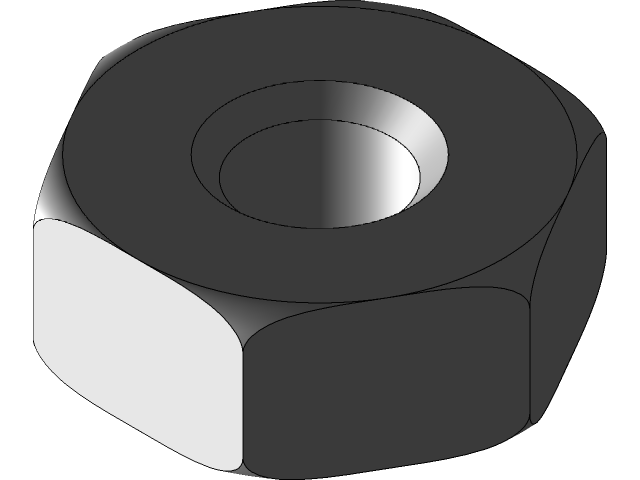

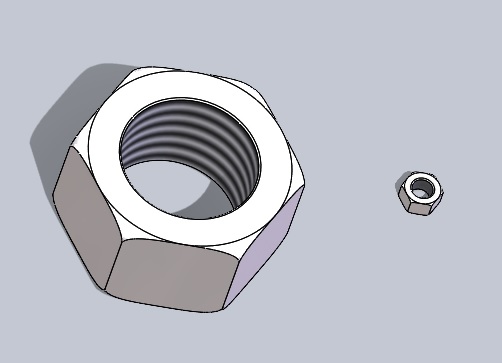

　　在各类机械结构的连接设计中，六角螺母是应用覆盖范围最广的内螺纹紧固件，从普通民用设备的机架拼装、钣金结构锁附，到工业生产线的工装夹具装配、重型机床的部件紧固，再到液压气动系统的管路对接、输送设备的传动组件固定，都离不开这类标准件的参与。本次设计的DIN934系列螺母覆盖M1到M160的全尺寸段，同时包含正常螺距与细牙螺距两类规格，能够适配不同载荷等级、不同安装空间的连接需求。从设计逻辑来看，这类标准件的建模核心在于严格贴合标准规定的外形公差与螺纹参数，六角对边尺寸、对角尺寸、螺母厚度都严格遵循DIN934的规范要求，避免出现安装时扳手卡滞、配合面贴合不严的问题。螺纹部分的建模兼顾了常规装配干涉检查与渲染展示的双重需求，

　　既保证螺纹牙型的参数准确，能够在装配仿真中正确识别螺纹配合的干涉风险，也能在工程出图时直接生成符合标准的螺纹标注。不同螺距的规格对应不同的应用场景，正常粗牙螺距的螺母适用于大多数无特殊要求的普通连接场景，装拆便捷、咬合强度足够，能够承受常规的轴向拉载荷与横向剪切载荷；细牙螺距的螺母则多用于薄壁件连接、有防松需求的振动工况，或是需要精确调整轴向位置的调节结构，更小的螺距能够提升锁附的精度，降低松动概率。在安装边界的考量上，建模时预留了标准扳手的操作空间参数，不同规格对应的扳手回转空间都做了对应匹配，结构设计人员在做整机装配布局时，可以直接调用对应规格的模型，快速校核安装操作空间是否充足，不需要再反复核对标准手册的尺寸参数。

　　全系列配置化的建模方式，让设计人员不需要逐个规格单独建模，只需要切换配置就能快速调用对应尺寸的螺母模型，大幅提升装配设计的效率，同时每个配置都关联了对应的参数属性，在生成BOM清单时能够自动带出规格信息，减少人工录入的错误率。这类标准件的三维模型，核心价值在于减少设计端的重复劳动，保证全流程设计中标准件选型的一致性，避免不同设计人员选用的同规格螺母出现尺寸偏差，导致后续加工、装配环节出现适配问题。
