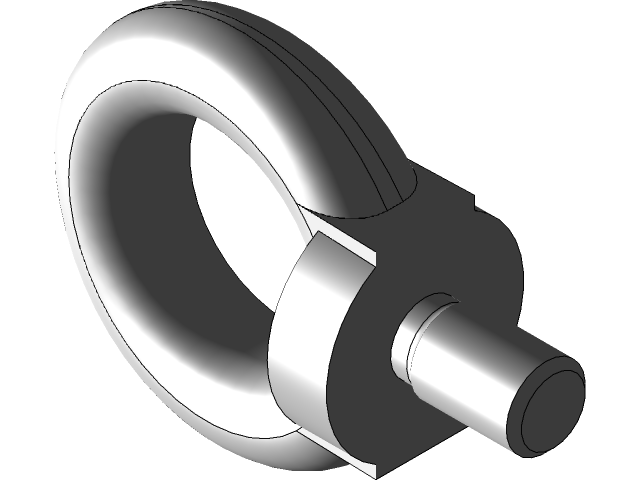

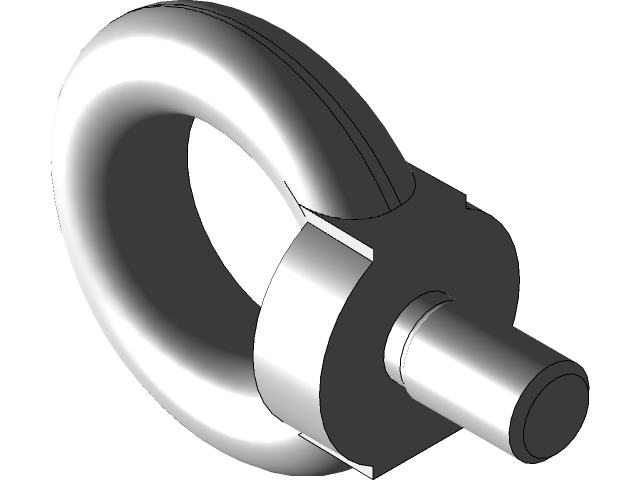

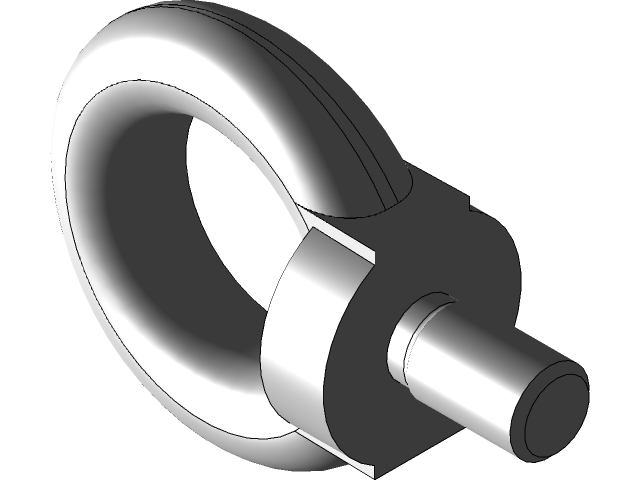

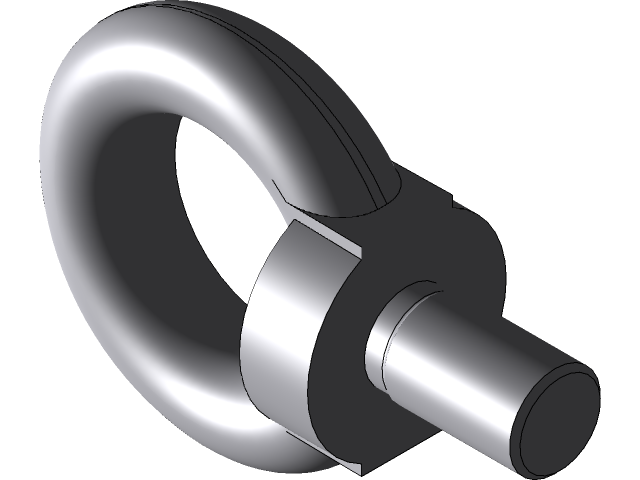

M8至M16规格吊环螺栓三维结构模型

　　日常车间吊装作业、设备转运安装场景里，吊环螺栓是出镜率极高的受力连接件，这套覆盖M8到M16规格的吊环模型，完全按照实际吊装工况的受力逻辑搭建结构，没有做多余的外观修饰，每一处结构都对应实际生产中的使用需求。做结构设计时最先要考虑的是受力路径，吊环的环形部分不是简单的弯圆结构，环体截面做了渐变过渡，靠近螺杆衔接的位置截面厚度最大，往环顶位置逐步收窄，这个设计是对应起吊时吊索拉扯的应力分布，避免应力集中在环根位置出现断裂隐患，环体内侧做了圆角打磨的结构还原，实际使用中这个圆角能减少吊索、卸扣的磨损，不会出现硬棱切割钢丝绳的问题。螺杆部分采用标准公制粗牙螺纹建模，螺纹收尾位置做了退刀槽结构还原，对应实际加工时的工艺要求，

　　螺杆与吊环衔接的基座位置做了加厚的承压台，安装时这个承压面会完全贴紧被吊工件的安装面，把起吊的拉力均匀分散到工件接触面，不会因为局部压强过大压伤工件表面，也能避免螺杆受弯出现断裂。不同规格的吊环对应不同的额定载荷，建模时严格对应各规格的实际尺寸边界，M8规格的环体内径适配常规小型卸扣与细钢丝绳，多用于小型工装、电控柜的吊装移位，M16规格的环体尺寸更大，能适配更粗的吊索，多用于中型机床部件、减速机总成的吊装作业。安装时需要注意，这类吊环螺栓的安装基面必须平整，拧紧后承压面要完全贴合，不能有倾斜间隙，否则起吊时会产生附加弯矩，大幅降低承载能力，建模时也还原了基座底部的平面度要求，没有做多余的凸点结构。

　　很多新手建模时容易忽略吊环与螺杆衔接处的圆角过渡，直接做直角衔接，实际生产中这个位置是应力集中最高的区域，必须做足够大的圆角过渡来分散应力，这套模型里特意还原了这个过渡结构，不管是用来做设备吊装方案的配套示意，还是做吊装工装的选型参考，都能直接匹配实际零件的尺寸参数，不会出现模型与实物不符导致的选型偏差。另外环体的开口方向与螺杆的位置关系也严格按照实物还原，起吊时吊索的拉力方向要尽量与螺杆轴线保持一致，偏角不能超过允许范围，模型的结构比例能直观体现不同偏角下的干涉边界，方便设计时提前核对吊装空间，避免起吊时吊索与工件表面发生磕碰。
