带冷却与线性驱动的完整注塑模具结构

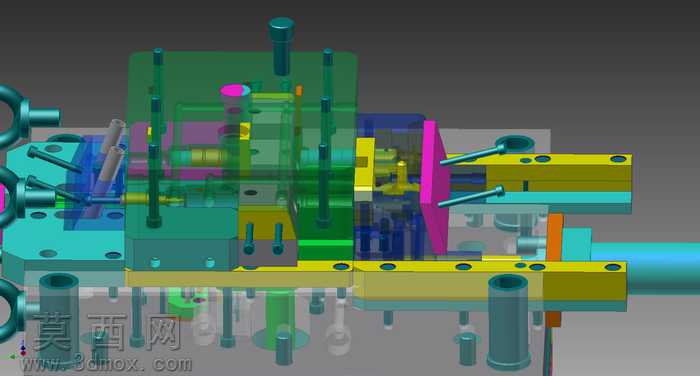

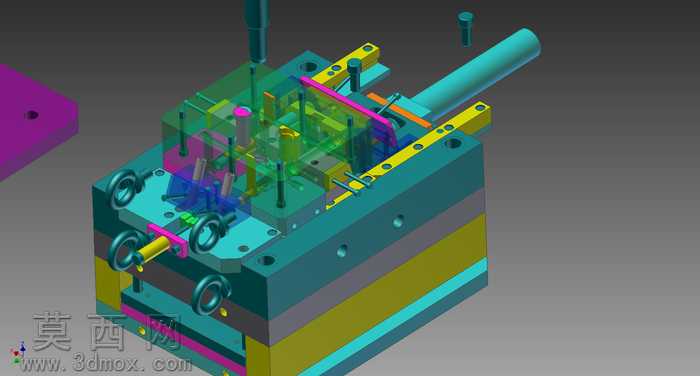

本套注塑模具三维模型采用Autodesk Inventor完成全参数化建模，整体装配结构完整覆盖注塑生产全流程所需的功能模块，建模过程严格遵循注塑模具设计规范，对每一处板件、导柱、紧固件、驱动元件都做了1:1的尺寸还原，无缺失特征、无干涉装配问题。模型在渲染阶段采用半透明材质区分不同功能的模板组件，定模侧、动模侧的承板、流道板、顶出板分别使用青绿色、明黄色、半透蓝色的工程塑料材质表现，核心成型镶件使用金属质感的洋红色、亮蓝色材质突出显示，导向零件、紧固件使用深灰色金属材质还原真实金属质感，冷却管路使用半透青色材质清晰展示排布走向，线性致动器模块使用金属与工程塑料组合材质还原工业元件外观，整体渲染层次分明，可直观分辨各模块的位置与装配关系。结构设计上，模型集成了模切（根切）处理机构，可在开模过程中自动完成产品倒扣位置的脱模动作，避免成型后产品出现粘模、拉伤问题；冷却系统采用随形排布的水路设计，覆盖核心成型区域的各个位置，可保证注塑过程中模温均匀分布，减少产品成型后的翘曲、缩痕缺陷；线性致动器作为侧抽芯的动力元件，精准布置在模具侧方，可驱动侧滑块完成横向抽芯与复位动作，整套模具的合模、注射、保压、冷却、开模、抽芯、顶出全流程动作逻辑可通过装配约束实现动态模拟。设计思路围绕量产注塑的实用性展开，所有模板的安装孔位、导柱导套的配合公差、顶针的排布位置都经过合理性校验，既保证模具整体的结构强度，又兼顾加工装配的工艺性，无需额外调整即可用于模具结构教学、方案评审、生产参考等场景，完整呈现了一套可直接投入加工准备状态的注塑模具全貌。
