带步进电机拧松机构的香料瓶盖注塑模具

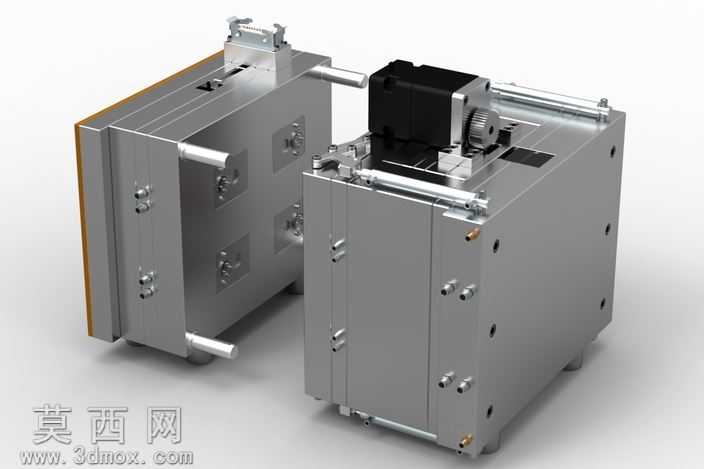

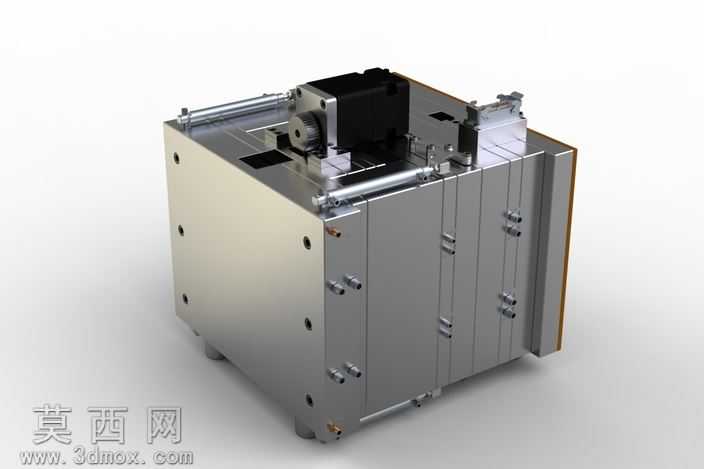

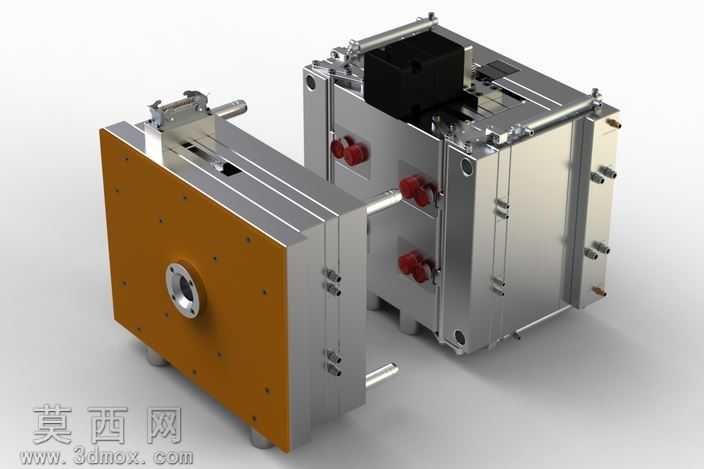

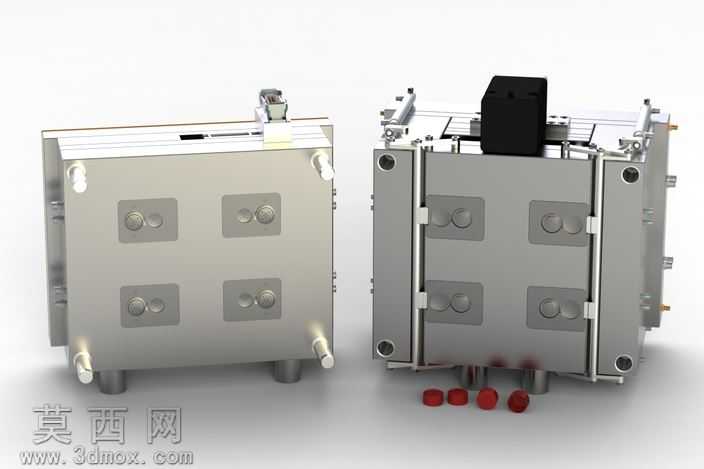

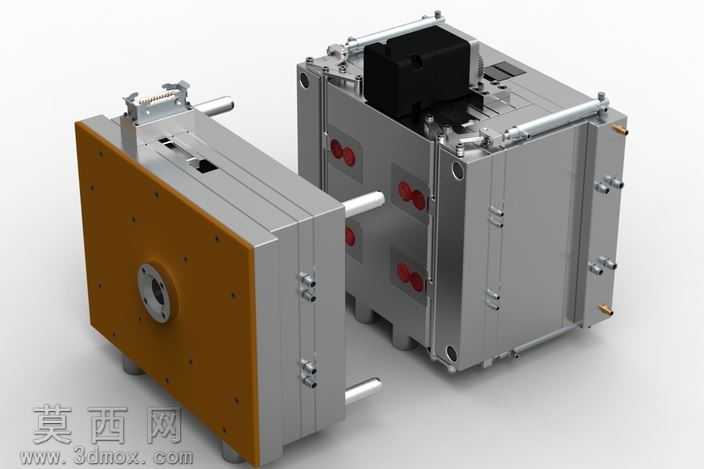

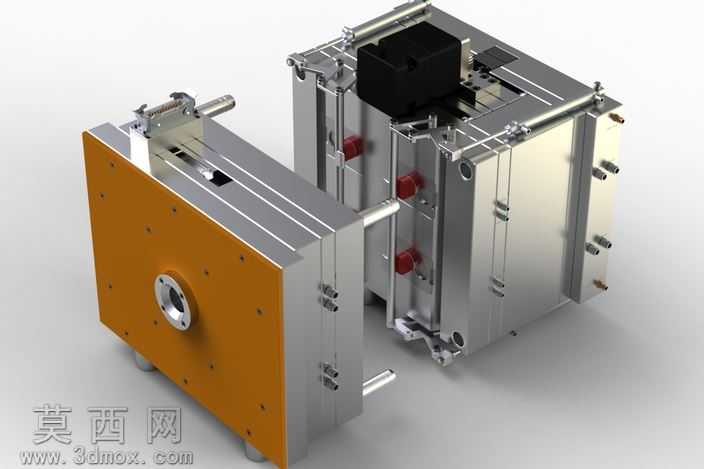

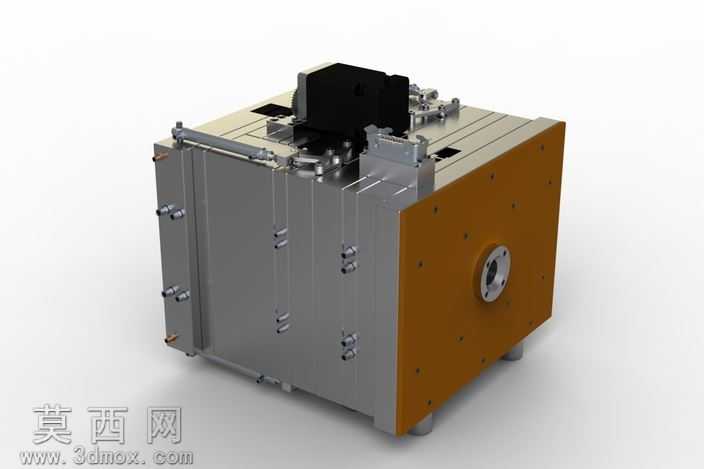

本作品为香料瓶盖专用注塑模具三维模型，整体采用模流分析前置优化的设计思路完成全参数化建模，完整还原了细牙螺纹瓶盖注塑生产所需的全套模具结构。建模阶段严格遵循注塑模具设计规范，对定模固定板、定模板、动模板、支承板、垫块、动模固定板等模架基础构件按标准模架尺寸完成参数化绘制，所有板件的安装孔位、导柱导套配合公差、冷却水道排布均匹配实际加工精度要求，可直接导出工程图用于生产下料。模型重点还原了模具中闭芯与步进电机驱动拧松的特殊脱模机构：针对瓶盖内侧的连续密封螺纹，摒弃传统齿条齿轮脱螺纹的复杂结构，采用独立步进马达作为螺纹型芯旋转的动力源，在模具开模过程中先完成中闭芯的抽芯动作，避让出螺纹旋转脱模的空间后，步进电机精准驱动螺纹型芯按设定转速回转，配合推板的微量顶出动作实现瓶盖的无损自动脱模，有效避免传统强脱结构导致的螺纹牙型拉伤、瓶盖变形等质量问题。渲染阶段采用工业级写实渲染方案，模架金属板材赋予磨砂钢材材质，表面做细微的氧化纹理与加工刀痕处理，冷却水管接头、紧固螺丝、导柱等标准件赋予亮面镀铬材质，步进电机外壳做黑色哑光喷塑质感，橙色隔热板赋予耐高温电木材质，通过三点布光方案突出模具的装配层次与结构细节，冷却水道、紧固螺钉、定位销等细小构件均未做简化处理，完整还原模具的真实装配状态。模型还完整设计了循环冷却回路，在定模腔与动模型芯周边均匀排布直通式冷却水道，搭配耐高温密封圈与快插水嘴，可实现注塑过程中的快速均温冷却，有效缩短瓶盖成型周期，减少塑件翘曲变形风险；顶出系统采用推板与顶杆组合的结构，顶出力均匀分布在瓶盖边缘，避免顶出痕迹影响瓶盖外观质量。整套模型结构逻辑清晰，各运动机构无干涉，可直接用于模具结构教学、注塑方案评审以及同类型瓶盖模具的设计参考。
