铜制压接式电缆接线端子结构设计

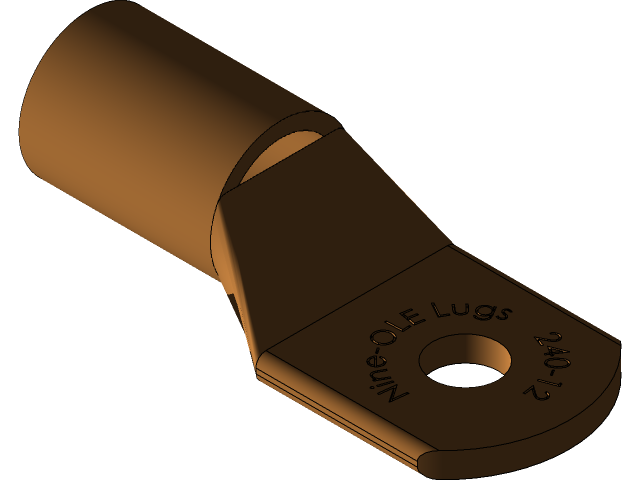

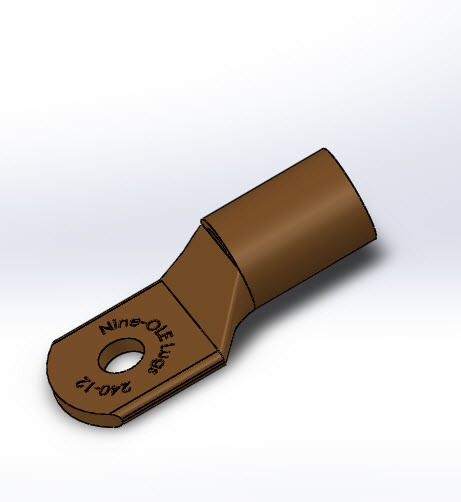

　　这类压接式接线端子是电气布线环节里最常用的导电连接件之一，日常在低压配电盘、机床电控柜、工业设备动力接线场景中随处可见，核心作用是实现多股铜芯电缆与接线排、设备接线柱之间的可靠导通，避免多股散线直接压接出现的线芯松散、接触电阻过大、局部发热烧蚀的问题。从结构设计上看，该端子分为两个功能区段，一端是带安装孔的平板接线区，另一端是卷制的筒状压接区，两个区段之间通过平滑的斜向过渡段连接，没有尖锐的应力集中棱角，既保证压接后电缆弯折时的结构强度，也避免电场集中带来的绝缘击穿隐患。平板接线区的安装孔尺寸适配常规的螺栓紧固规格，孔边到端子边缘预留了足够的压接边距，螺栓紧固时不会出现端子板开裂、变形的问题，平板表面做了平整处理，保证与接线柱、

　　垫片的贴合面积足够，降低接触电阻。筒状压接区的内径匹配对应线径的电缆外径，卷制接缝处做了贴合处理，压接时采用六边形压接工艺即可让筒壁与电缆线芯充分咬合，既保证足够的拉脱力，也能填充线芯之间的间隙，减少接触电阻。设计时需要严格控制两个区段的长度比例，压接区长度要满足对应线径的压接咬合长度要求，避免拉脱力不足；平板区长度要预留螺栓安装后的安全电气间隙，避免不同极性端子之间出现爬电距离不足的问题。过渡段的弯折角度经过优化，电缆接入后不会出现过度弯折损伤线芯的情况，端子整体采用紫铜材质，表面做镀锡或钝化处理，兼顾导电性能与抗氧化能力，在潮湿、有轻微腐蚀的工业环境中也能长期稳定工作。实际选型时需要匹配电缆的线径与接线螺栓的规格，

　　安装时压接位置要避开筒段的接缝处，压接后需要做拉脱力测试，保证连接可靠性，这类端子相比螺丝锁紧式的接线结构，连接更稳定，抗振动能力更强，适合在有持续振动的机床、移动工业设备上使用，不会因为设备运行振动出现接线松动的问题。建模过程中需要注意筒段卷制的壁厚一致性，过渡段的曲面要平滑过渡，避免出现壁厚突变导致的应力集中，平板区的安装孔位置要保证与端子中心同轴，避免安装时出现偏斜，影响贴合效果。
