这款双极自动开关主要面向低压终端配电场景设计,额定通流能力20A,适配400V交流配电系统,分断能力达4.5kA,可同时切断火线与零线回路,避免单极分断后零线带电带来的安全隐患,在住宅入户配电、商用楼层配电箱、工业设备末端供电回路中都有广泛应用。从结构设计来看,产品采用模块化导轨安装结构,宽度符合标准终端配电模数要求,可直接卡装在35mm标准DIN导轨上,相邻安装时无需额外预留调整间隙,进线端与出线端的接线端子采用压线框结构,可适配1.5-6平方毫米的铜芯导线,端子螺丝的扭矩设计符合低压电器施工规范,施工时无需额外调整扭矩参数即可达到可靠的压紧效果,避免虚接发热问题。开关操作手柄采用防滑凹凸纹理设计,分合闸位置有清晰的状态标识,
合闸时手柄处于上方位置,分闸时处于下方位置,故障脱扣时手柄会停留在中间位置,运维人员可快速判断回路状态,无需额外加装状态指示附件。内部脱扣机构采用热磁式脱扣原理,热脱扣元件匹配20A额定电流的发热特性,当回路出现长时间过载时,双金属片受热弯曲触发脱扣机构,动作特性符合B类或C类脱扣曲线要求,可承载常规照明、小功率动力设备的启动电流,不会出现误跳闸;磁脱扣部分可在短路电流出现时瞬间触发机构动作,快速切断故障回路,限制短路电流对后端设备的冲击。产品外壳采用高阻燃耐冲击工程塑料,爬电距离与电气间隙符合低压电器安全标准,相邻两极之间设置有绝缘隔离筋,避免极间飞弧导致的短路故障,底部的导轨卡扣带有弹性锁止结构,

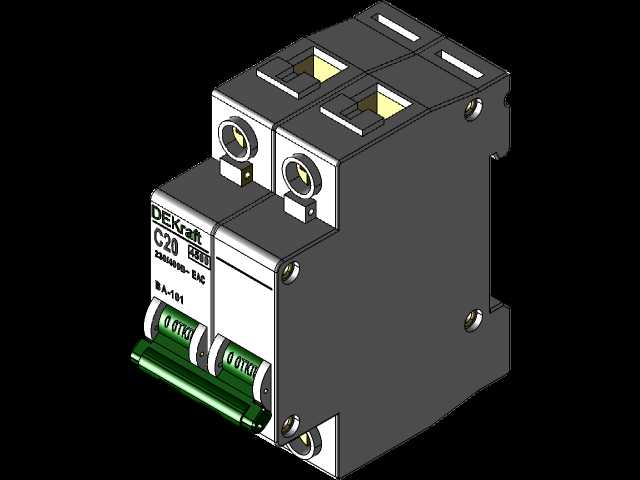

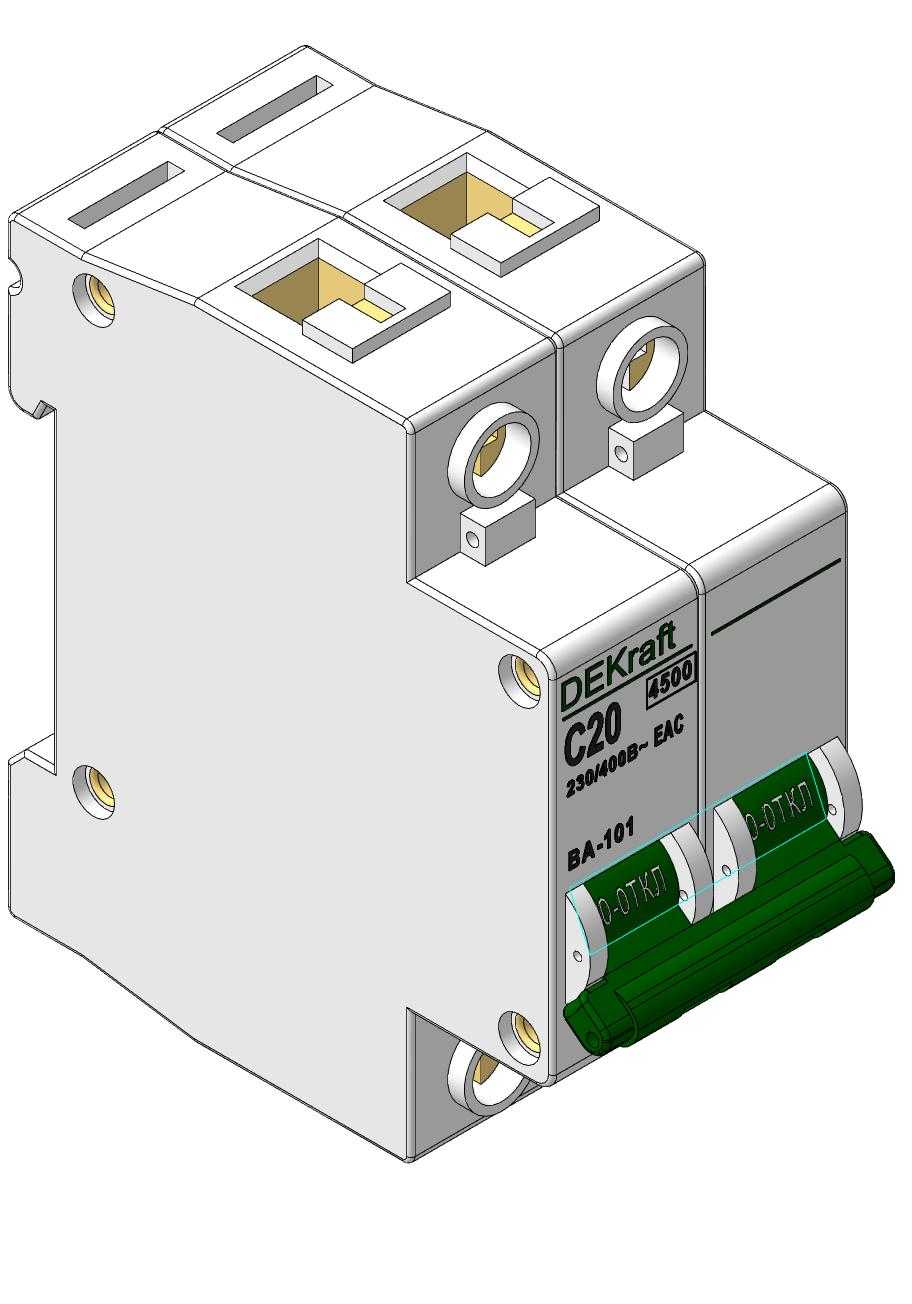

安装后不会因设备振动出现松脱移位,拆卸时仅需用一字螺丝刀撬动卡扣即可快速取下,方便后期运维更换。在三维建模层面,模型完整还原了产品的外部装配特征,包括手柄的行程位置、端子的安装空间、侧面的散热槽结构、底部导轨卡扣的轮廓尺寸,可直接用于配电盘的布局干涉检查、配电箱的三维布线设计,也可作为电气教学演示的可视化模型使用,建模时对内部脱扣机构的非外露结构做了合理简化,在保证外观尺寸精度的前提下控制了模型体量,适配常规三维设计软件的装配运行需求。
- 全部评论(0)
- 模板大小: 21.1 MB
- 售价:5金币
- 下载次数: 2717
- 系统要求: Parasolid,STEP / IGES,Rendering
- 软件分类: 通用五金配件
