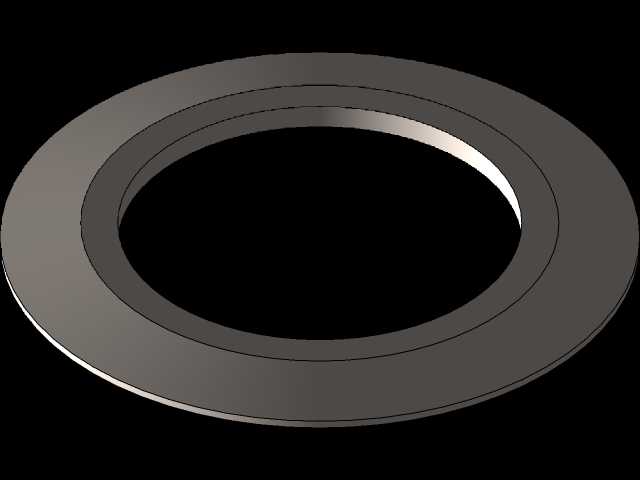

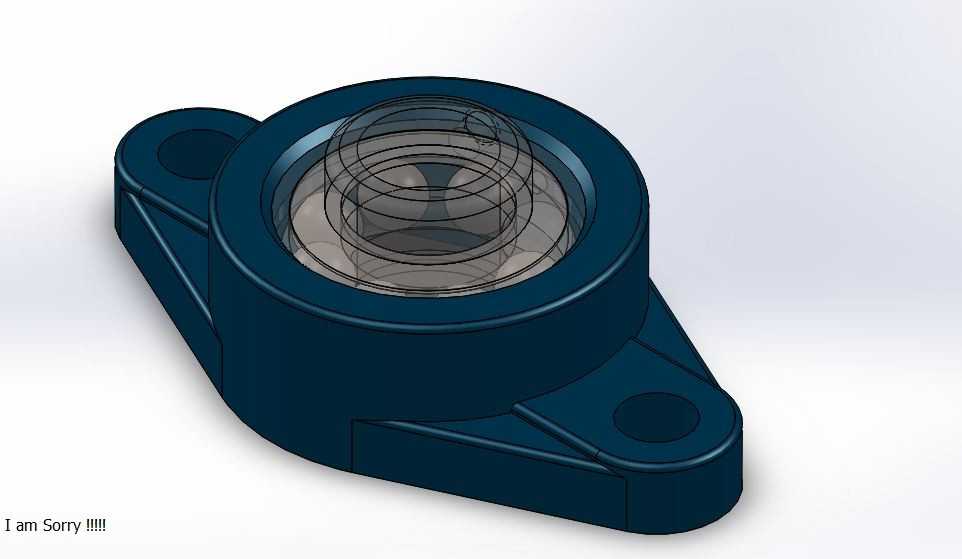

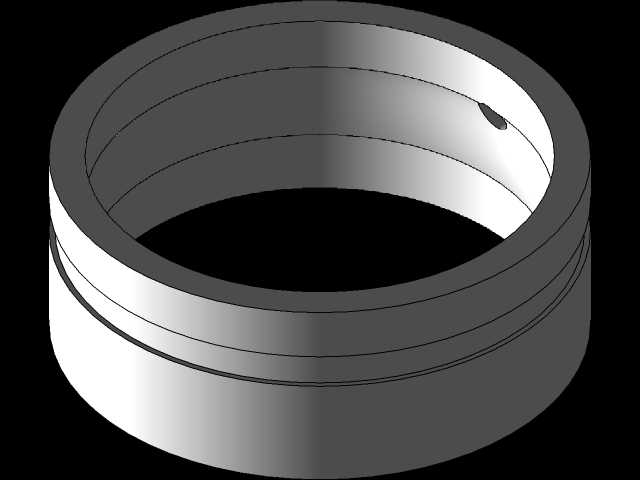

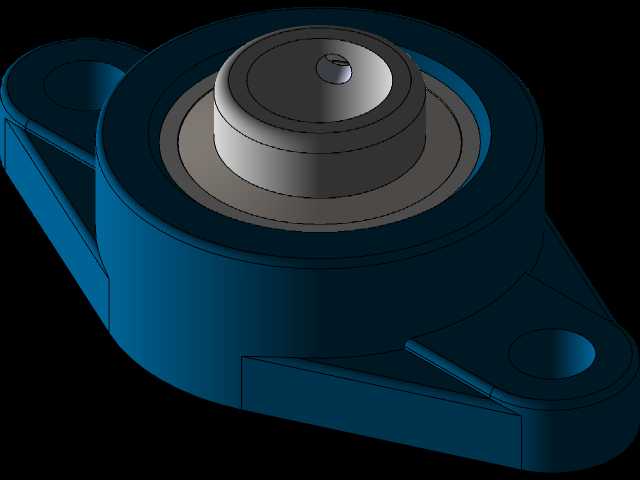

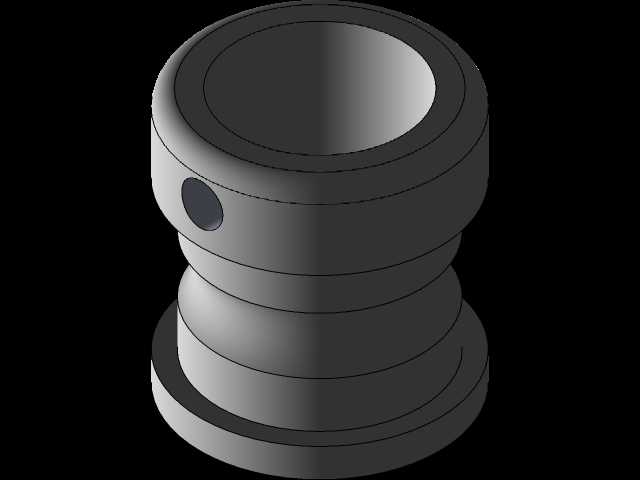

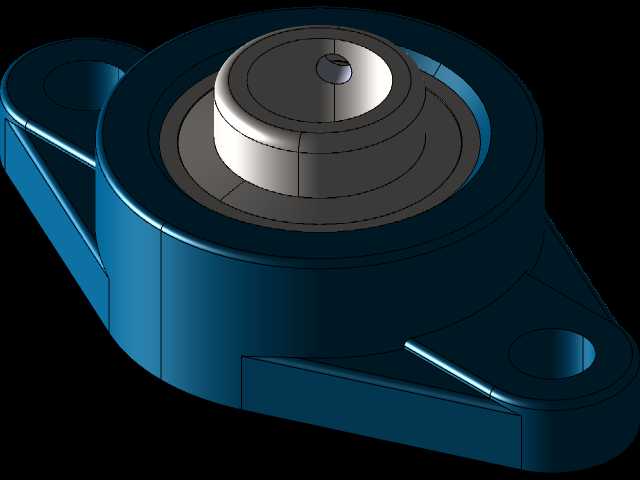

UCFL204菱形带座外球面轴承支撑结构

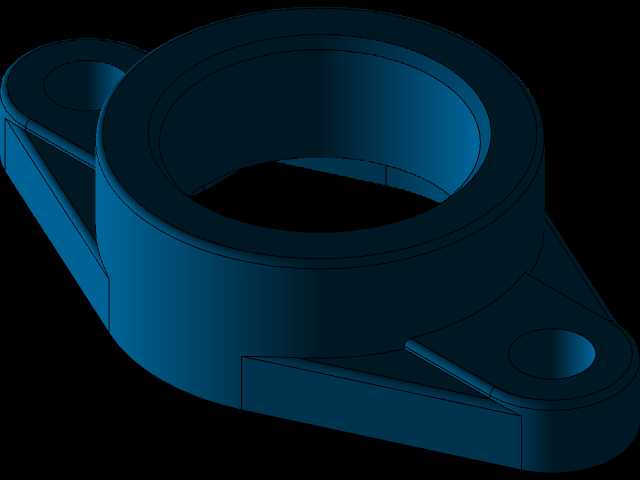

　　这类菱形两孔安装的带座轴承支撑结构，在轻工输送线、小型机床辅机、食品包装传动工位上的应用占比很高，核心作用是为旋转轴提供稳定的径向与少量轴向支撑，同时补偿安装过程中产生的微小同轴度偏差，降低轴系装配的精度门槛。从结构设计逻辑来看，整体采用菱形切边的铸造型腔主体，相比方形座能减少安装面的占用空间，两个安装孔沿轴承中心对称分布，安装时无需额外加工定位止口，直接通过螺栓穿过安装孔锁紧在设备机架的安装平面上即可，对安装面的平面度要求比凸台定位式轴承座低0.2mm左右，适配很多型材焊接机架的非精密安装面。轴承座的主体承窝采用与外球面轴承外圈匹配的球面内腔，装配时轴承外圈可在承窝内做小角度偏转，自动补偿轴的挠曲变形与安装孔位的角度偏差，

　　避免轴承受附加弯矩导致的早期失效。承窝边缘设计有高出安装基准面的环形凸台，一方面能增强承窝位置的结构刚度，避免螺栓锁紧时座体产生形变挤压轴承外圈，另一方面可以阻挡部分粉尘、切削液溅入轴承配合面，延长轴承的维护周期。两个安装耳的位置做了加厚过渡处理，过渡圆角半径取安装孔直径的0.3倍，既避免应力集中导致安装耳受载断裂，又不会过多增加座体的整体重量。从安装边界来看，座体的总厚度、安装孔中心距、承窝中心到安装面的高度都遵循通用安装尺寸规范，可直接替换同型号的冲压钢板轴承座或铸铁轴承座，无需改动原有设备的安装孔位。座体底部的安装面做了铣平处理，平面度控制在0.1mm以内，保证安装后轴承中心与轴系的平行度偏差在允许范围内。

　　承窝的注油通道预留位置与标准油嘴尺寸匹配，日常维护时可直接通过油嘴向轴承内部补充润滑脂，无需拆座就能完成保养作业。在实际选型应用中，这类轴承座通常适配20mm轴径的光轴，多用于转速不超过3000rpm、径向载荷中等的传动场景，比如小型皮带输送机的托辊支撑、包装机的送料辊支撑、小型台钻的进给轴支撑等，相比分体式轴承座的装配效率提升40%以上，且对现场装配人员的技能要求更低，非常适合批量设备的快速装配作业。设计建模时需要重点关注承窝球面的尺寸公差，球面的轮廓度偏差需控制在0.05mm以内，否则会导致轴承外圈无法灵活调心，甚至出现卡滞问题；安装孔的位置度偏差需控制在0.1mm以内，避免现场安装时螺栓无法顺利穿入机架孔位；安装耳的厚度需根据额定载荷做强度校核，保证在1.5倍额定径向载荷下不会出现塑性变形。
