带座P08立式轴承支撑结构

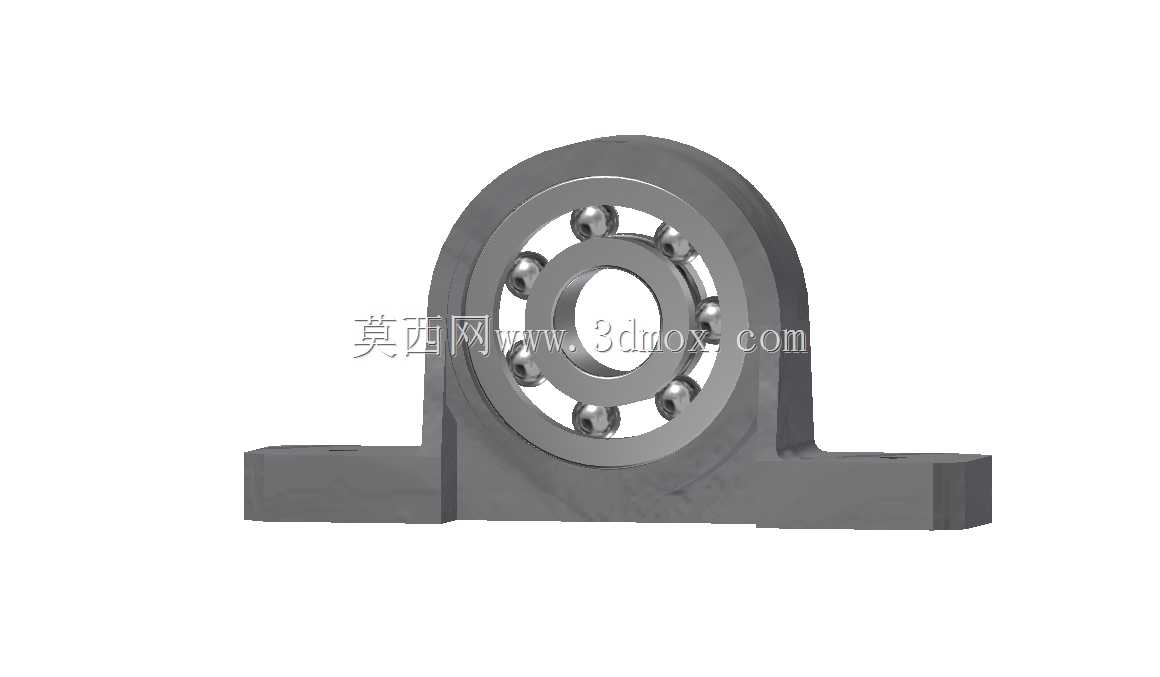

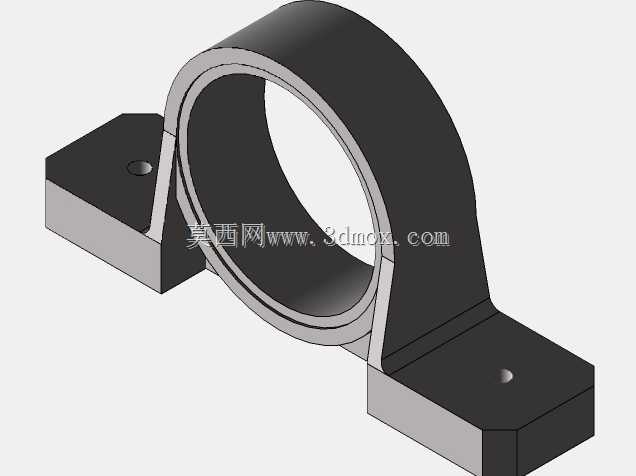

　　这套带座轴承支撑结构，核心适配8毫米规格的连接螺丝，最初的设计定位是小型数控设备的传动轴支撑部件，在桌面级数控雕刻机、小型木工车床的进给轴端、3D打印设备的运动轴定位场景中都能找到适配的安装位置。从结构拆分来看，整体分为立式铸造型基座与内嵌深沟球轴承两个核心部分，基座采用两侧带安装耳的立式布局，两个安装耳上预留了贯通的安装孔位，孔位中心距按照小型传动设备的常规安装间距设定，安装时可直接通过8毫米规格的外六角螺丝穿过孔位，将整个支撑座锁紧在设备的安装基板上，不需要额外加工转接板，能大幅降低现场装配的调整工作量。内嵌的滚动轴承采用标准深沟球结构，保持架均匀分布6颗钢球，内孔可直接穿过对应直径的光轴，

　　轴承外圈与基座的安装孔采用过渡配合设计，装配时可通过铜棒轻敲外圈端面完成压装，不需要额外设计轴承压盖，依靠基座孔位的台阶就能完成轴承外圈的轴向定位，避免轴系运转时轴承出现窜动。设计过程中没有追求过高的加工精度，因为面向的是桌面级小型数控设备的非核心支撑场景，这类场景下轴系的转速普遍在每分钟几百转的区间，径向载荷不超过500牛，常规的IT7级加工精度完全能满足使用需求，不需要刻意提高公差等级增加加工成本。从安装边界来看，整个支撑结构的总高度控制在小型设备的安装空间允许范围内，基座底部的安装面做了平面度处理，锁紧后不会出现翘曲问题，两侧安装耳的厚度足够承受常规的锁紧力矩，不会因为螺丝锁紧出现安装耳断裂的问题。实际使用中，

　　这类带座轴承的作用是给旋转轴提供稳定的径向支撑，限制轴系的径向跳动，保证轴上安装的同步轮、齿轮等传动部件能平稳啮合，避免因为轴系晃动出现传动卡顿、皮带跳齿的问题。和传统的分体式轴承座加轴承的组合相比，这套集成式的结构减少了零件数量，装配时不需要单独选配轴承与座的配合公差，对于DIY数控设备的制作者或者小型设备的快速原型搭建来说，能省去不少选型和装配的调试时间。需要注意的是，这套结构的设计适配的是轻载传动场景，如果用在切削负载较大的金属加工机床主轴位置，其结构强度和轴承承载能力都无法满足要求，选型时需要匹配对应的负载工况。在建模过程中，轴承部分的钢球、保持架、内外圈都做了独立的结构还原，基座的倒角、安装孔的沉头结构都按照实际加工的工艺要求做了处理，导入装配环境后可以直接和对应直径的光轴、安装基板做配合约束，不需要额外修改结构就能完成虚拟装配验证，检查运动过程中是否存在干涉问题。
