UCF206方形法兰带座外球面轴承结构

　　在轻工输送线、小型机床辅机、食品包装设备的传动端支撑场景里，方形法兰带座轴承是应用频次极高的支撑部件，UCF206作为该系列的常规规格，核心作用是为旋转轴提供径向与轴向的复合支撑，同时补偿安装过程中产生的少量轴系对中误差，降低轴系加工与装配的精度门槛。

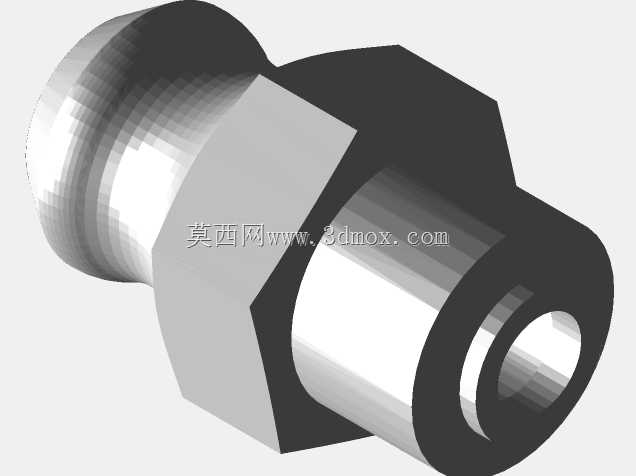

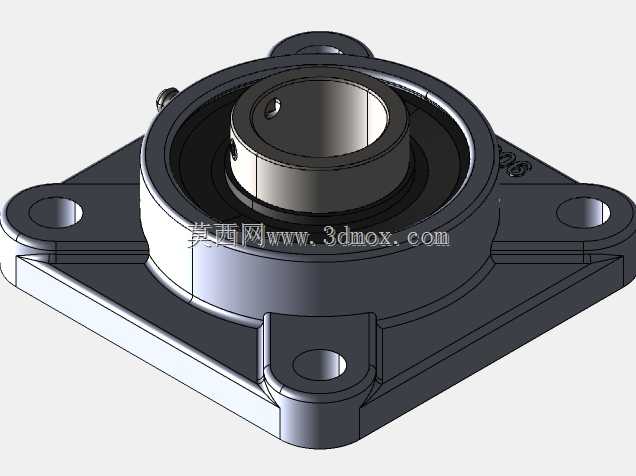

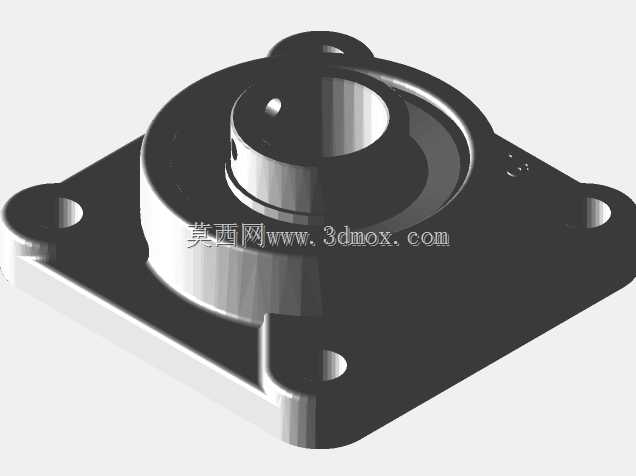

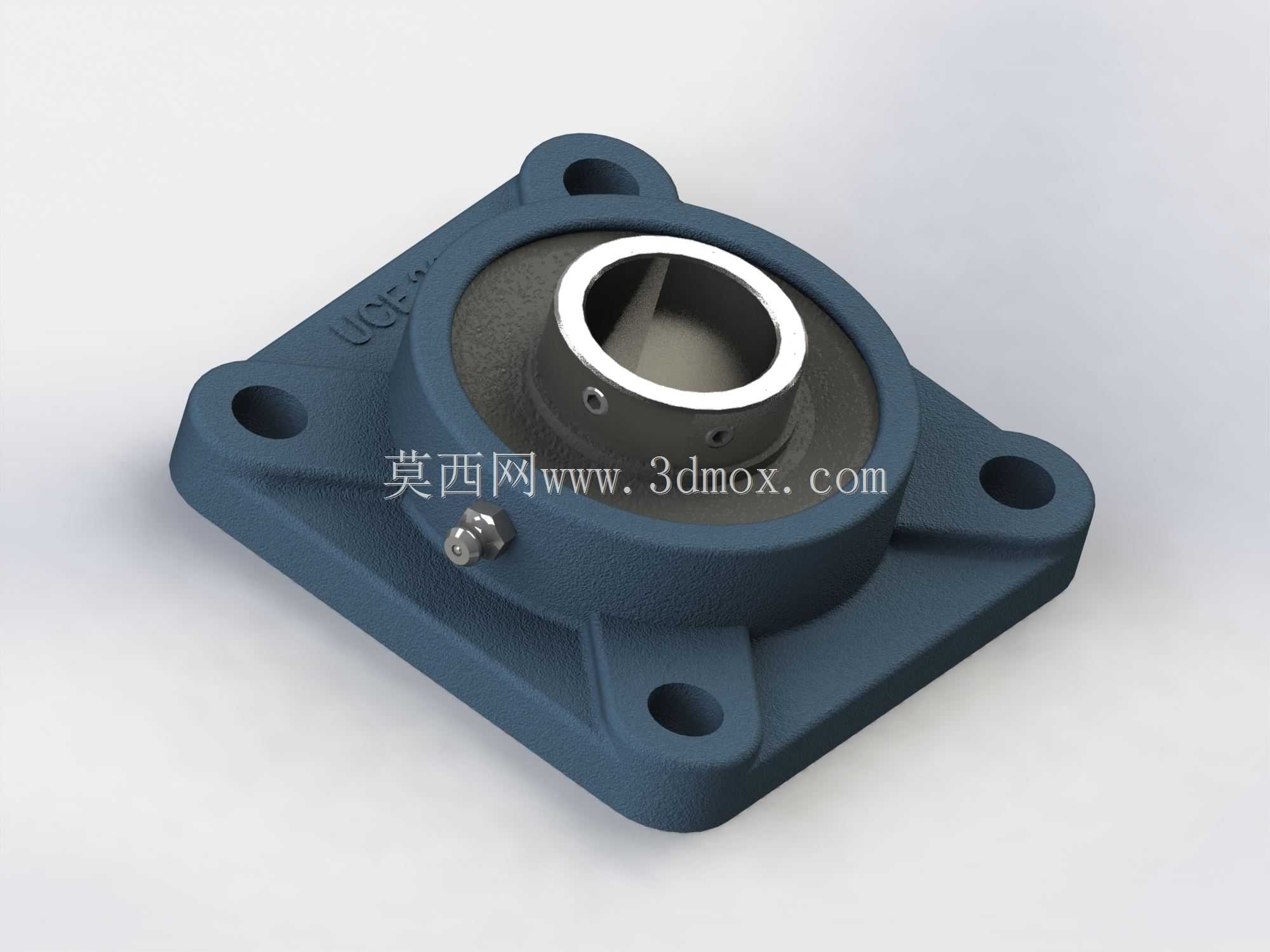

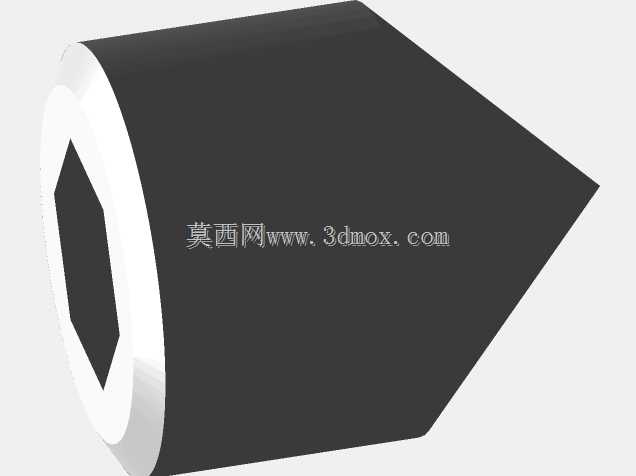

　　该款带座轴承采用方形法兰安装座与外球面球轴承的组合结构，安装座为铸铁材质，四个角位设置通孔安装位，安装时可直接通过螺栓将座体固定在设备的安装立板或机架平面上，无需额外加工轴承安装孔位，大幅缩减现场装配的工序时长。外球面轴承的内圈采用宽内圈设计，可通过顶丝直接锁紧在光轴上，适配常见的20mm直径传动轴，内圈球面与座体的凹球面配合，允许轴在安装时存在一定角度的偏斜，可抵消机架焊接变形、安装面平面度误差带来的轴系别劲问题，避免轴承早期磨损。

　　从设计逻辑来看，方形法兰座的四个安装孔呈对称分布，相比菱形法兰座具备更高的安装刚性，可承受更大的径向载荷与一定的冲击载荷，适合中等载荷的传动工况。座体表面做喷塑防锈处理，可适应多粉尘、轻度潮湿的车间作业环境，轴承自带的密封结构可阻挡外部粉尘、碎屑进入轴承滚道，同时锁住内部润滑脂，延长维护周期。

　　安装边界方面，该轴承座的法兰边长为108mm，安装孔中心距为86mm，安装孔直径适配M12的连接螺栓，轴承整体中心高为33.3mm，选型时需确认轴端伸出长度、安装面的平面度不低于0.1mm/m，锁紧顶丝时需采用对角分次拧紧的方式，避免内圈偏斜导致轴转动卡滞。在实际设备维护中，这类带座轴承属于易损件，当出现运转异响、径向间隙超差时可直接整体更换，无需重新加工安装位，大幅降低设备停机维护的时间成本。建模过程中严格遵循标准件的尺寸公差要求，还原了座体的铸造圆角、安装孔倒角、顶丝定位孔、轴承密封盖的细节结构，可直接用于设备装配的干涉检查、安装工位的空间校核，也可作为非标传动部件设计时的标准件库调用参考，帮助设计人员快速完成轴系支撑结构的布局，避免因标准件尺寸偏差导致的装配干涉问题。
