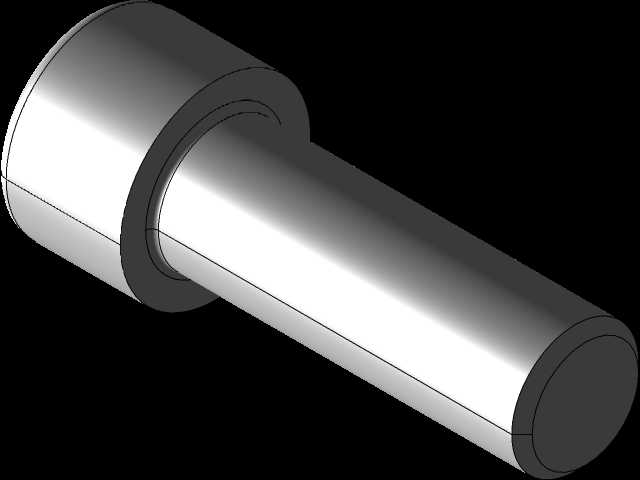

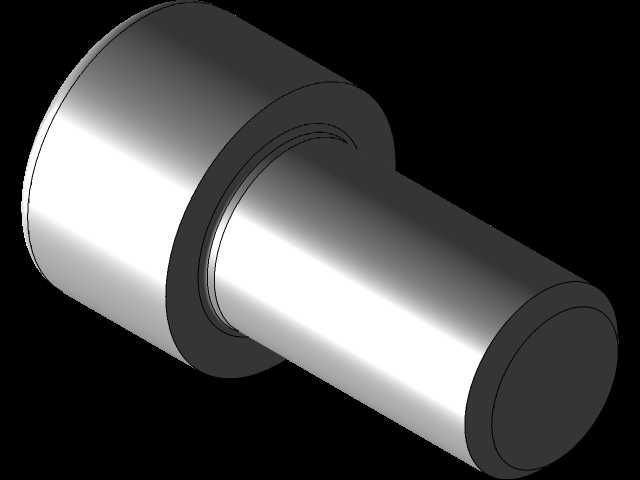

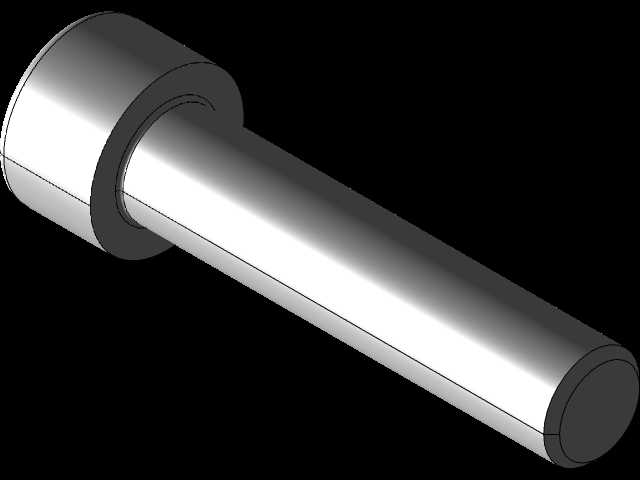

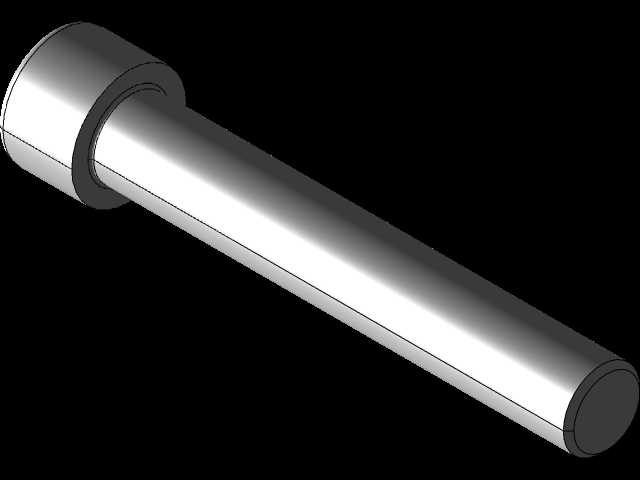

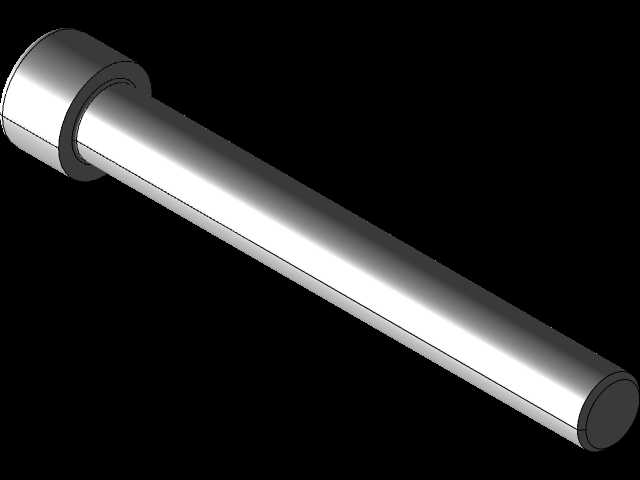

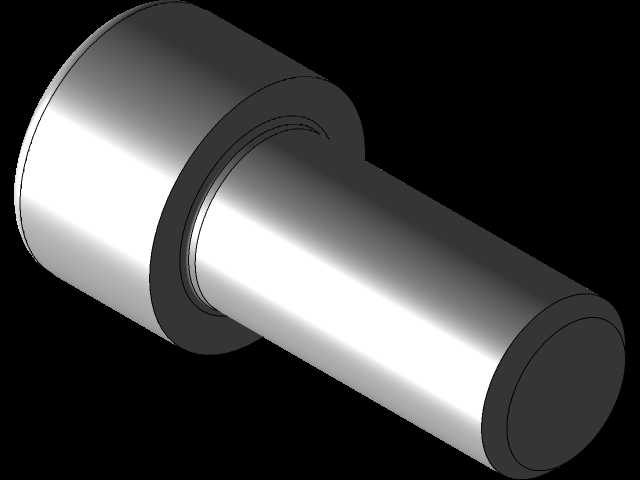

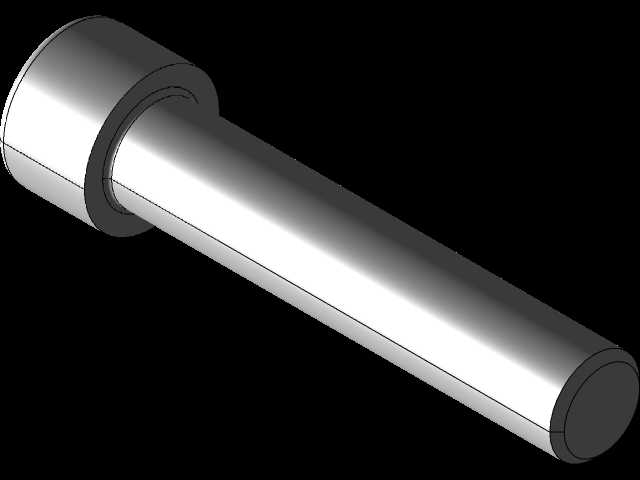

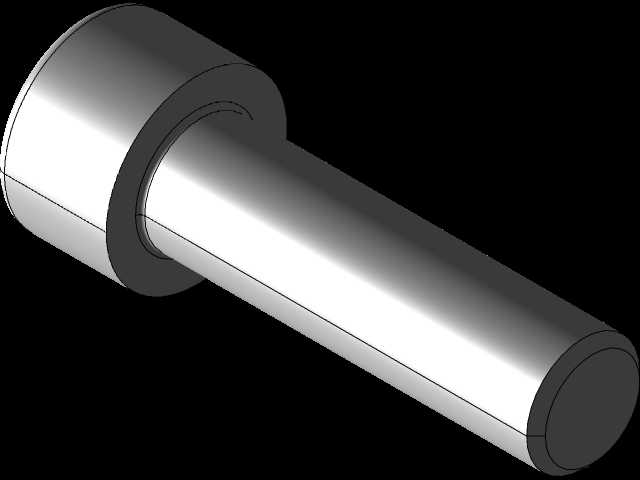

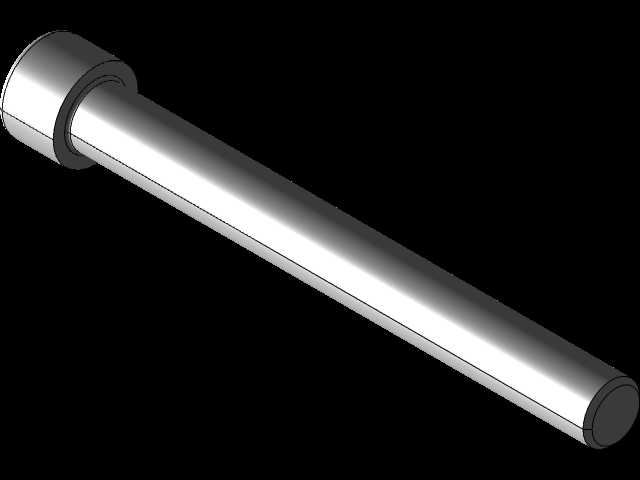

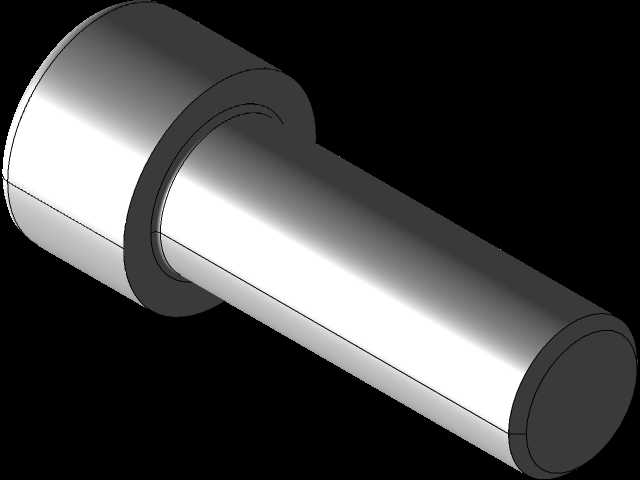

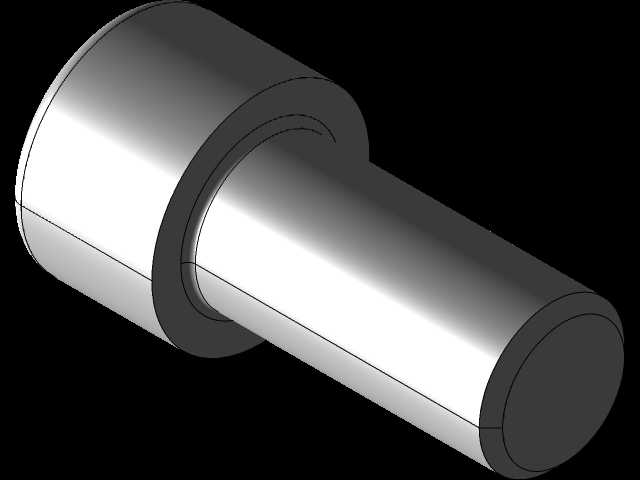

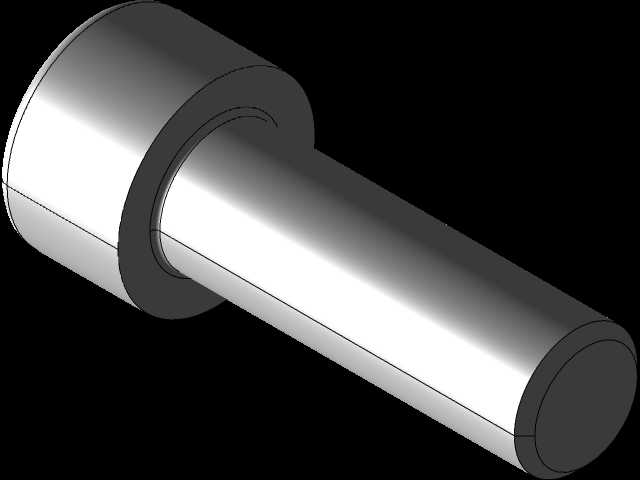

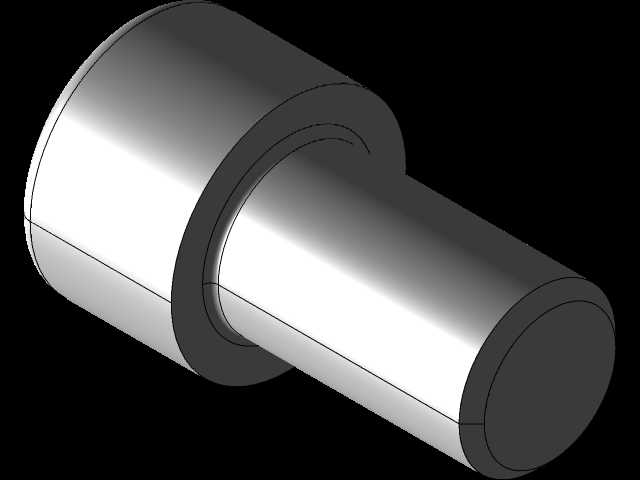

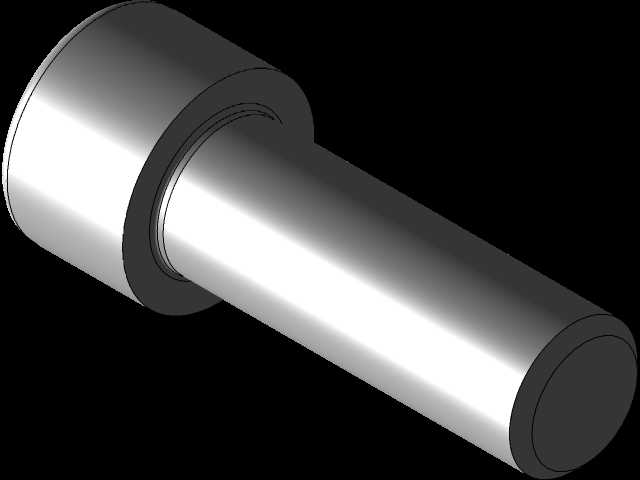

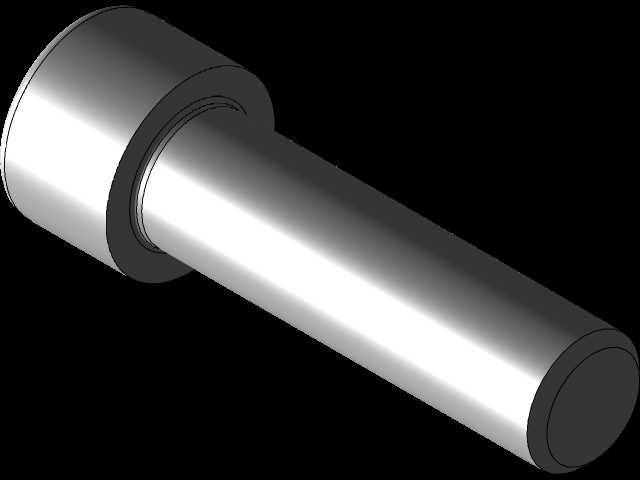

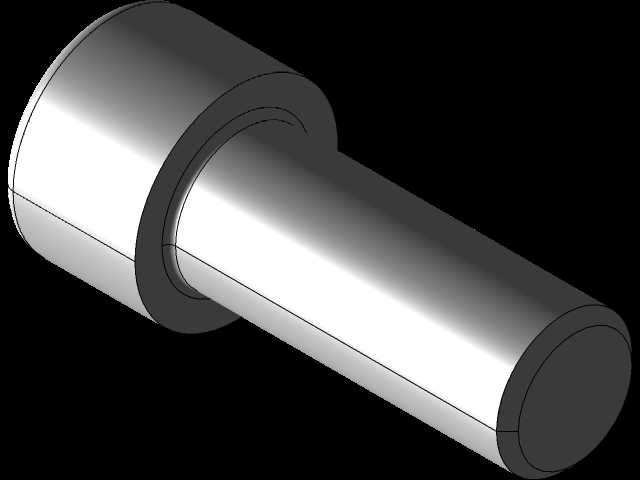

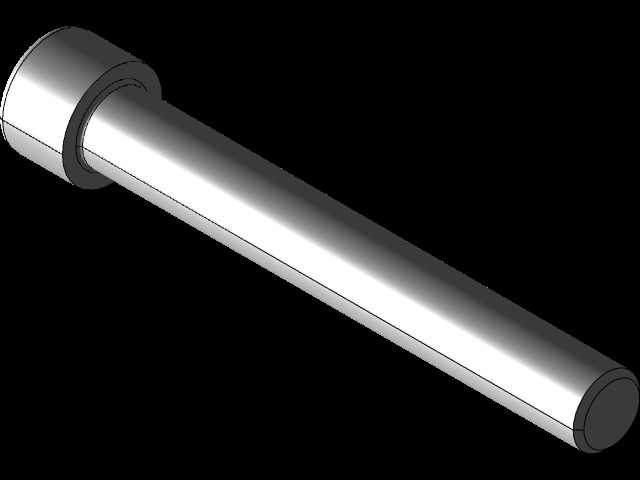

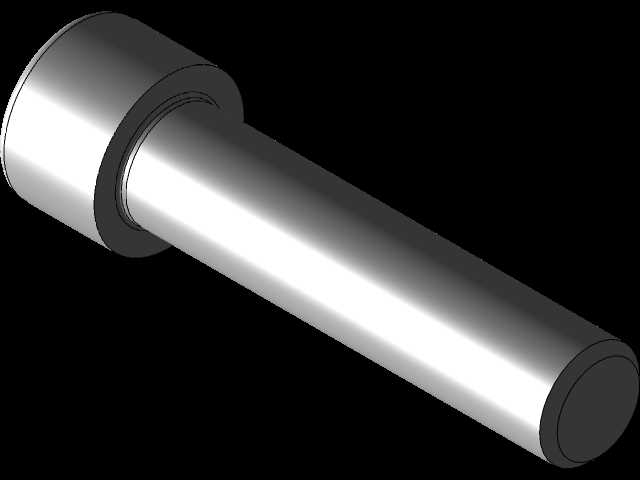

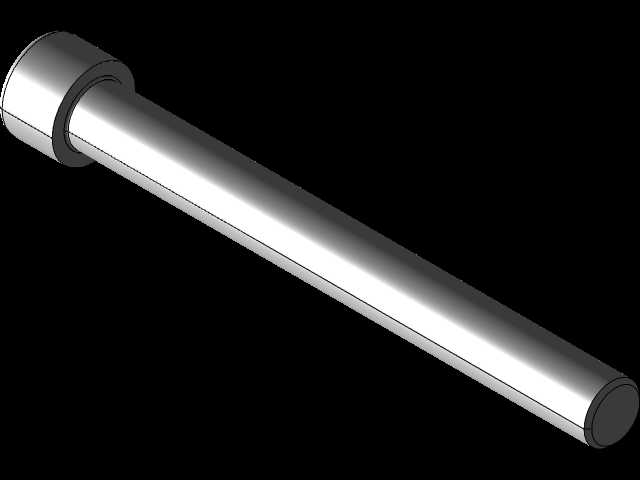

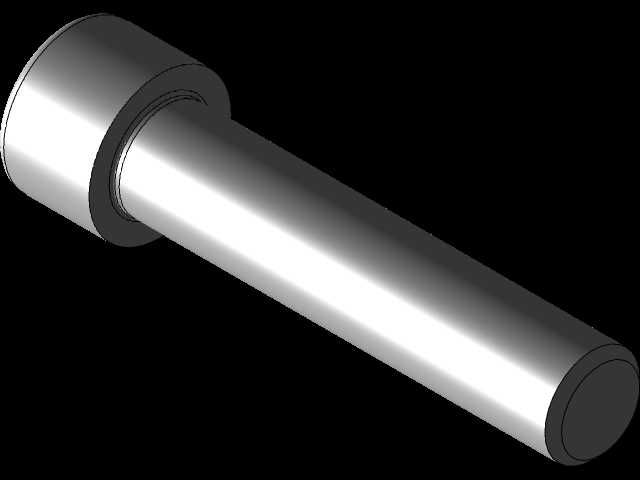

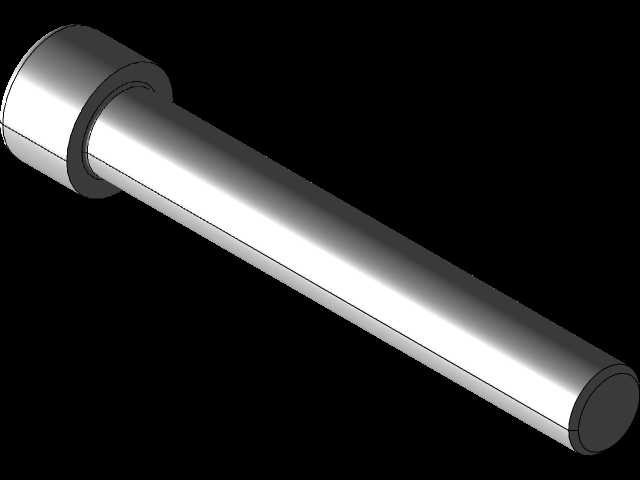

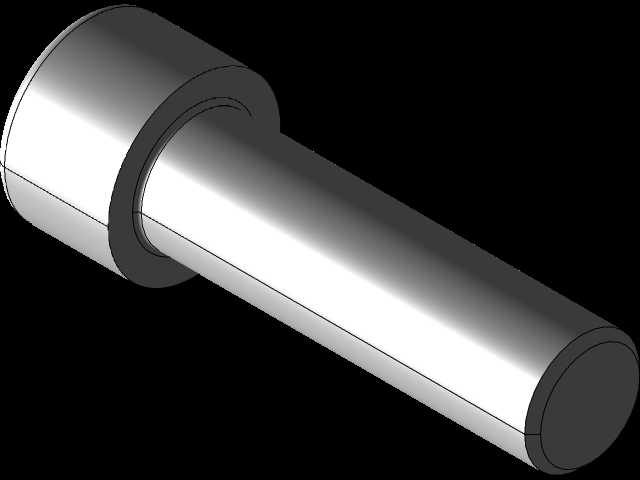

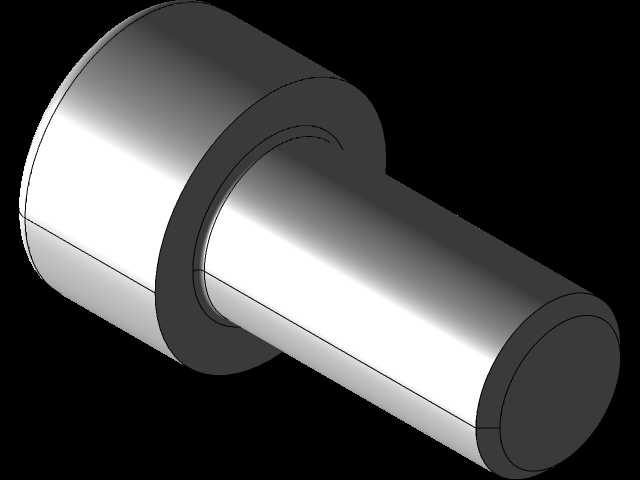

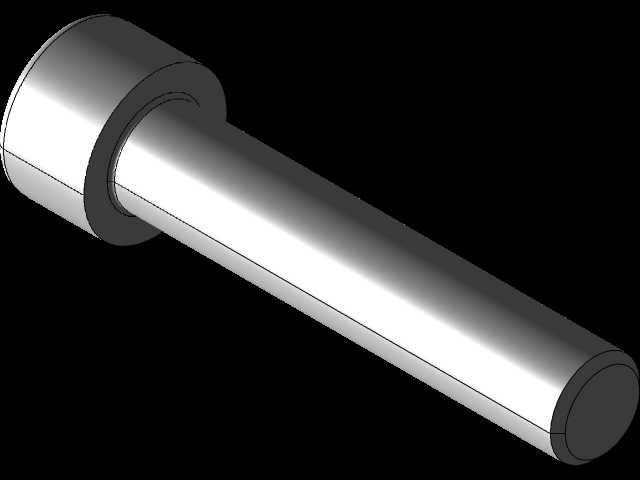

DIN912内六角圆柱头螺钉M3至M30系列

　　这类内六角圆柱头螺钉是机械装配领域应用极广的紧固件，覆盖M3到M30的全尺寸段，能适配从轻巧的电子设备机架、小型工装夹具，到重型机床床身连接、工程机械结构锁紧的多场景需求。日常做结构设计时，选这类螺钉首先要考虑安装边界：圆柱头的头部外径、头部高度是沉孔设计的核心依据，不同公称直径对应的内六角对边尺寸，直接决定装配时配套扳手的选型，要是前期建模时没把头部沉孔的深度、孔径公差留足，现场装配很容易出现螺钉头凸出台面、扳手无法完全卡入导致拧花内六角的问题。

　　从功能特性来看，内六角的驱动形式能让螺钉在空间狭窄的装配区域使用，相比外六角螺栓，它不需要给套筒预留周边的转动空间，很多设备内部紧凑的安装位、模具的锁紧结构都会优先选这类连接件。不同长度规格的螺钉，要匹配被连接件的总厚度，螺纹旋合长度需要满足受力要求：受静载荷的结构旋合长度不小于螺纹公称直径的1.2倍，受交变冲击载荷的结构还要适当增加旋合长度，或者配套防松垫圈、螺纹胶来避免工况振动下的松脱。

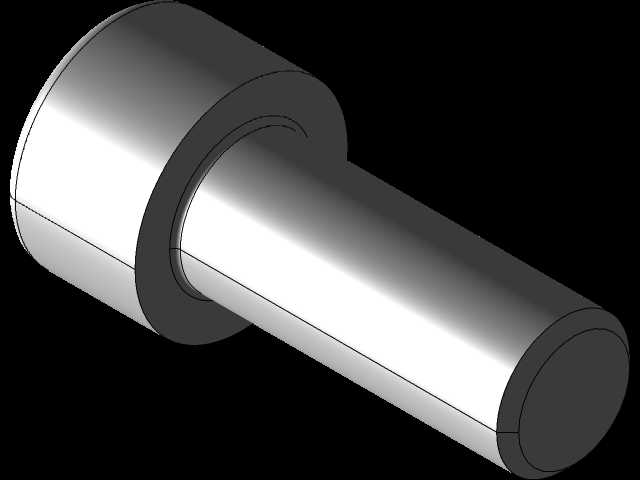

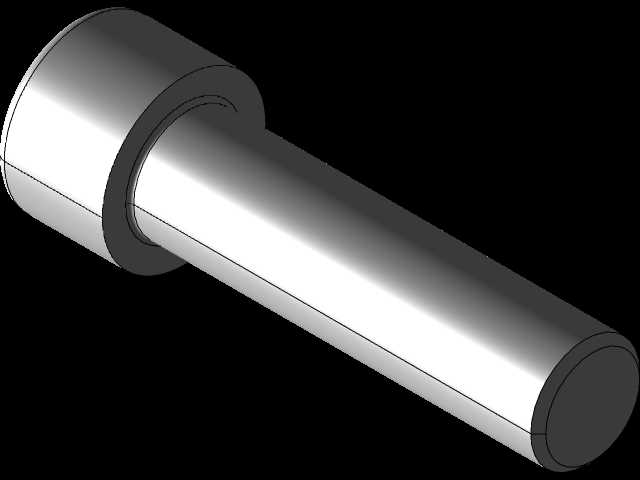

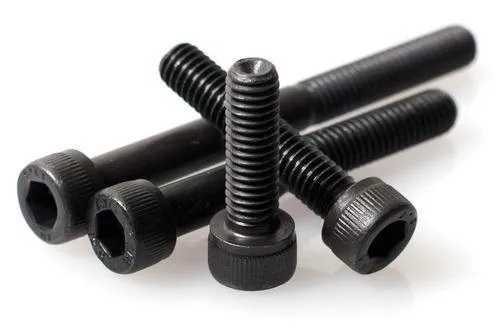

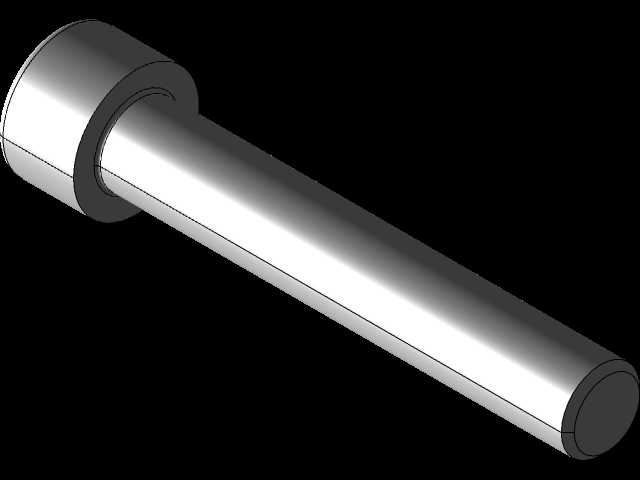

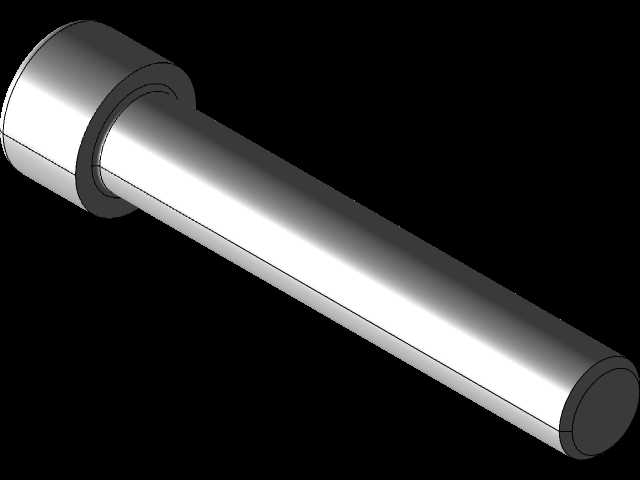

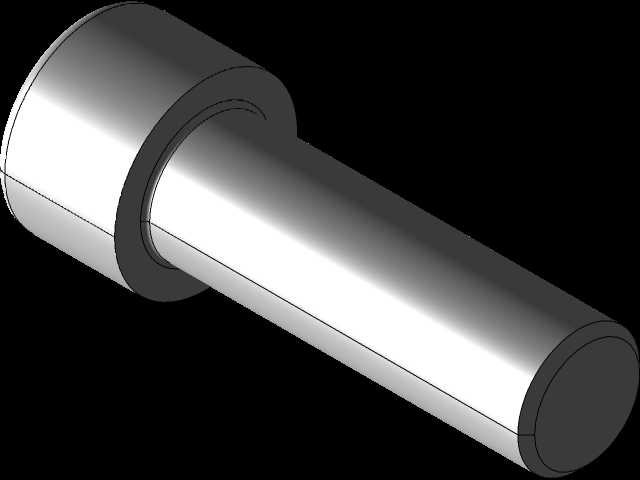

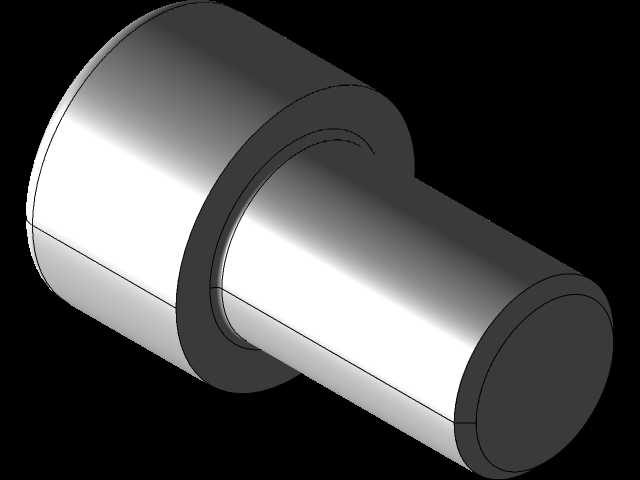

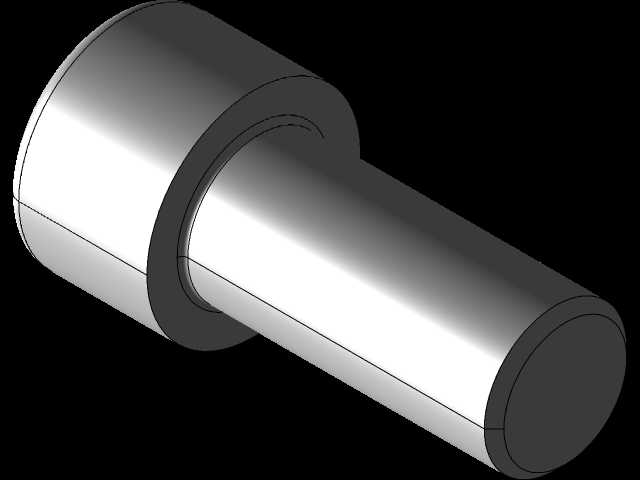

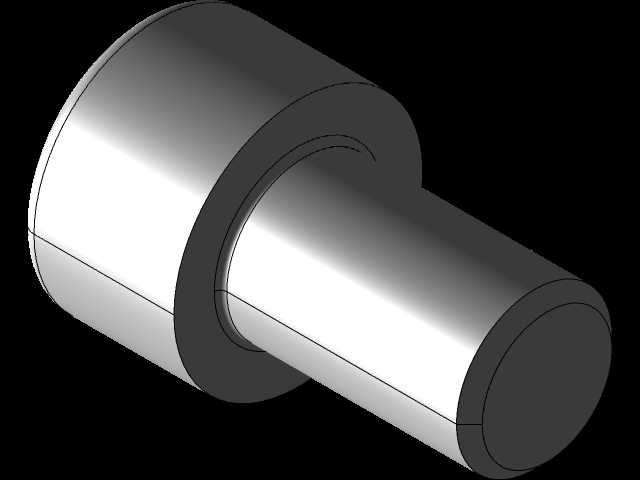

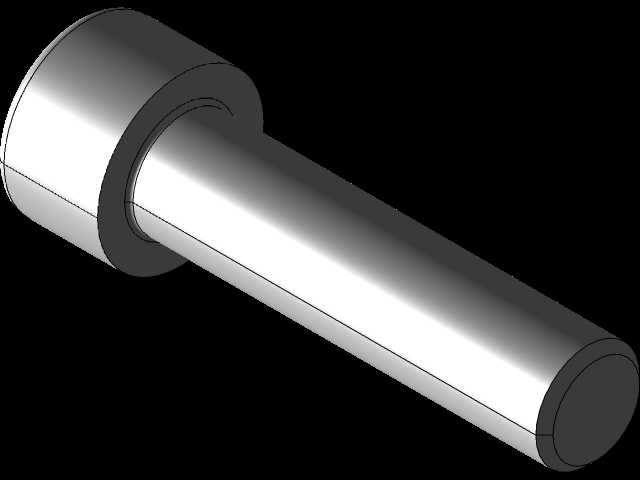

　　做三维建模的时候，要注意不同公称直径对应的螺纹牙型细节，虽然很多装配场景下会用简化的装饰螺纹线提升软件运行效率，但如果是做紧固件的受力仿真、或者出加工级别的图纸，必须还原真实的螺纹牙距、牙型角，还要考虑螺纹收尾的退刀结构，避免和安装孔的端面产生干涉。另外螺钉头部的滚花细节，虽然不影响核心装配尺寸，但在需要手动预拧的工位，滚花能增加手指和螺钉头的摩擦力，方便操作人员在没有工具的时候先把螺钉带正，不会出现螺纹歪着拧入导致螺纹孔滑牙的问题。

　　实际选型时还要结合使用场景的工况，比如有防腐要求的户外设备，会选表面达克罗处理或者不锈钢材质的同规格螺钉，普通室内机床装配用发黑处理的8.8级、12.9级高强度螺钉就能满足强度要求，不同强度等级的螺钉能承受的预紧力不同，建模时如果要做整机的受力仿真，需要给螺钉赋予对应强度等级的材料参数，才能得到准确的连接结构受力结果。安装时要注意螺钉轴线和安装孔的同轴度，要是孔位偏差太大，强行拧入螺钉会导致螺纹受力不均，长期受载下容易出现螺钉断裂的问题，这也是很多设备装配时容易忽略的细节，前期做结构设计时就要给安装孔留够合理的位置公差，避免后期装配出现干涉或者连接强度不足的问题。
