MicroUSB B型板端插座金属屏蔽结构件

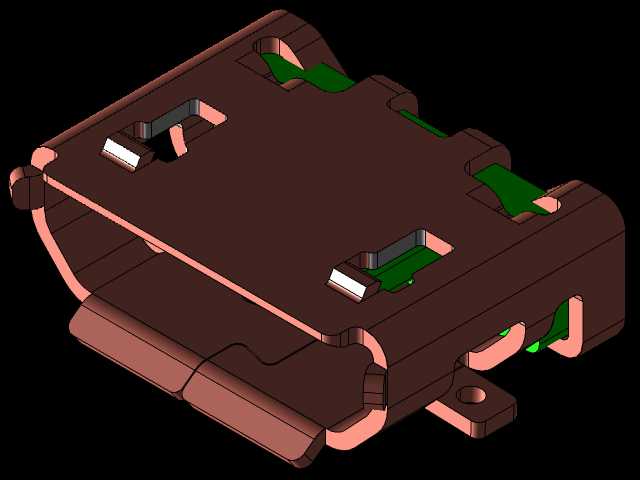

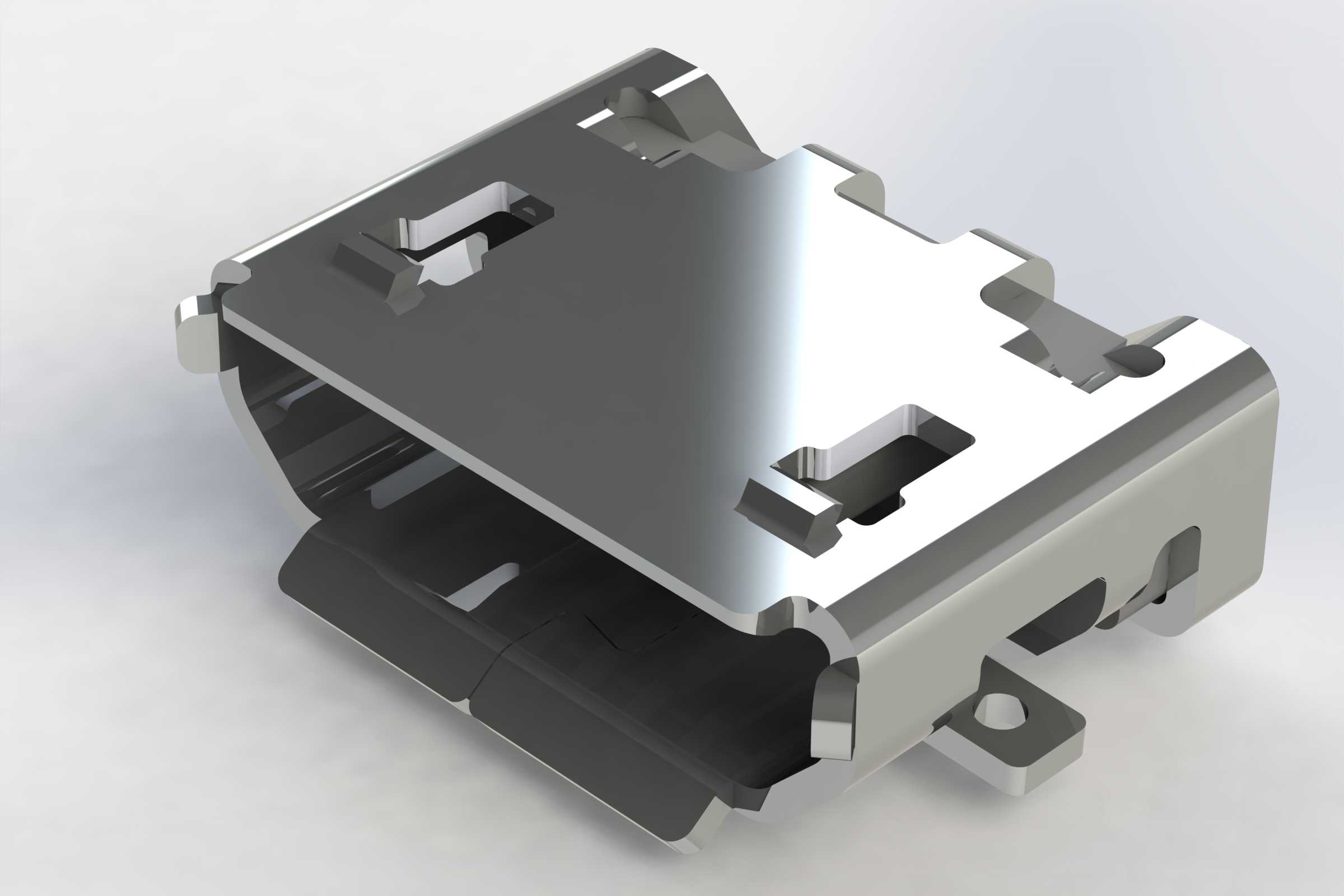

　　这款Micro USB B型插座的金属屏蔽结构件，是消费电子、小型工控手持设备数据供电接口的核心防护部件，日常接触的老式安卓手机、便携检测仪器、手持数据采集终端、小型数码外设的板端充电数据接口，外层的金属防护壳体就是这类结构件。从结构设计逻辑来看，该部件采用卷边冲压成型工艺，整体为半包式笼型结构，主体覆盖胶芯与端子组件的上半部分与侧方区域，两侧延伸出的定位卡扣与PCB板上的预留卡槽过盈配合，底部伸出的焊接引脚可直接过波峰焊固定在电路板表面，安装后能将接口插拔时的侧向受力直接传导到PCB基板上，避免胶芯受外力开裂导致端子脱焊。壳体表面预留的两个方形避让槽，是为了匹配胶芯上的倒扣定位结构，组装时胶芯倒扣卡入槽位后，

　　可限制胶芯在壳体内的前后窜动，即使反复插拔超过千次，胶芯也不会出现移位松脱。侧方的缺口结构对应公头插入时的弹片锁止位，公头插入后自带的弹性卡爪会卡入该缺口，提供足够的插拔保持力，避免设备移动时接口意外松脱断电。从安装边界来看，该壳体贴板安装后总突出板面高度不到2mm，整体长宽尺寸控制在7.5mm×5.2mm范围内，不会占用过多PCB板上的布局空间，适合高密度布板的小型数码设备使用。壳体边缘全部做了折边内卷处理，没有裸露的冲压锐边，一方面避免组装时划伤操作人员手指，另一方面也能防止锐边刺破周边的绝缘胶层造成电路短路。金属壳体选用镀镍锡青铜带材冲压而成，表面镀层均匀，既具备优秀的电磁屏蔽能力，

　　可隔绝外界电磁干扰对内部高速数据传输信号的影响，也能抵御日常使用中汗液、潮湿空气的腐蚀，延长接口的整体使用寿命。在实际选型应用中，这类屏蔽结构件的尺寸公差控制在±0.05mm范围内，可适配行业通用的Micro USB B型公头，插拔顺畅无卡滞，锁止力度适中，不会出现过松易掉或者过紧难以拔出的问题，完全满足消费电子类产品的接口可靠性要求。
