SK8SC8UU立式直线导轨轴支撑固定座

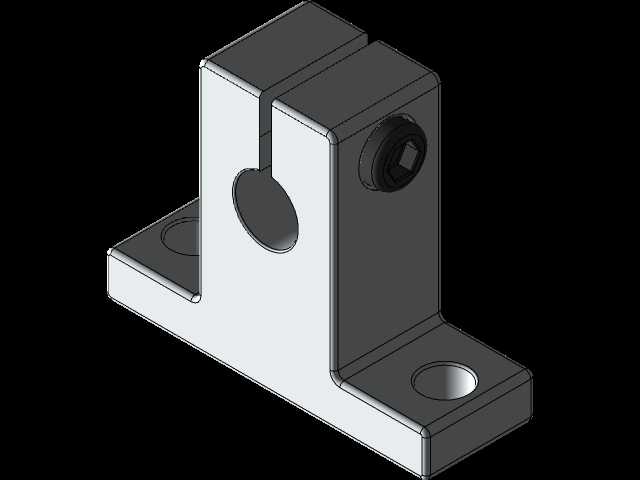

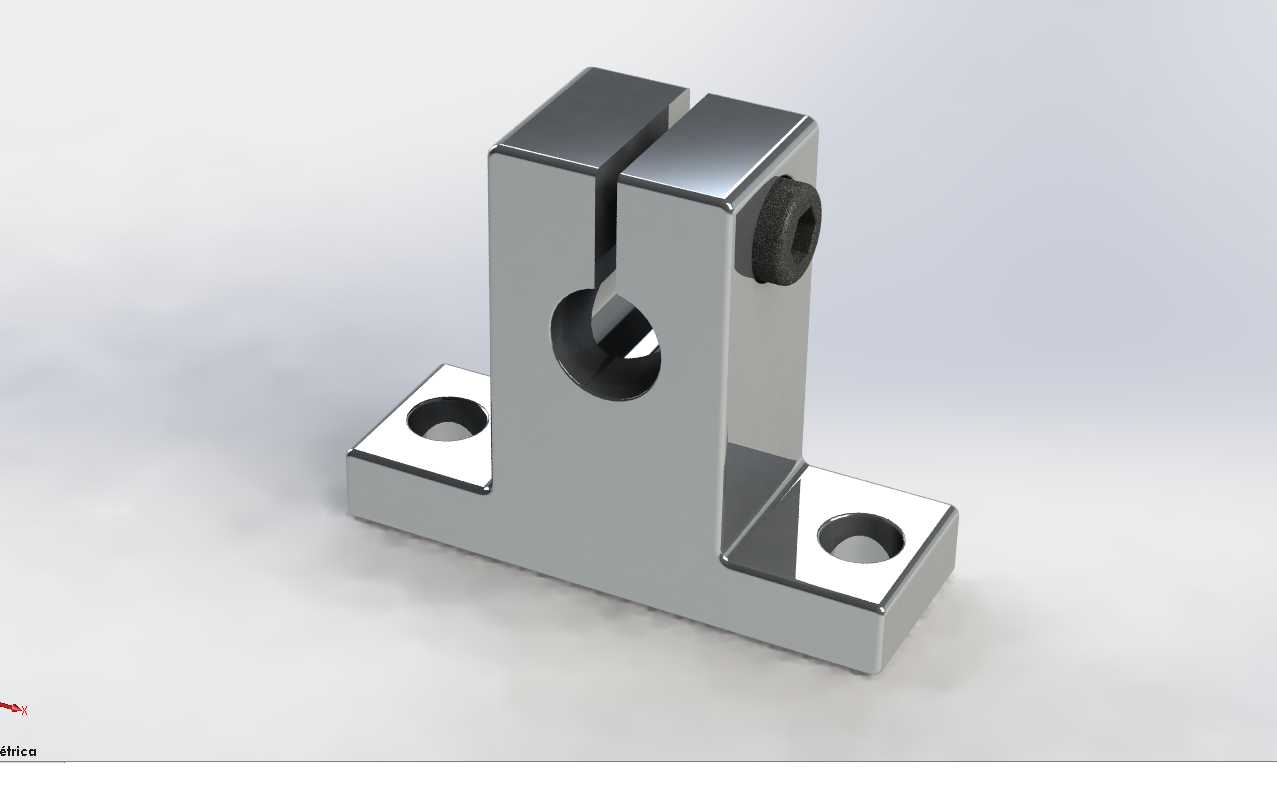

　　这款立式轴支撑固定座是线性传动系统里的基础安装构件，主要适配直径8mm的光轴类直线导轨，在小型自动化输送线、桌面级数控滑台、3D打印运动机构、实验室精密位移平台这类对安装空间有严格限制的场景中应用广泛。不同于卧式支撑座的贴装固定逻辑，这款支座采用L型立式结构，底座通过两个沉头安装孔直接锁附在设备安装基板上，垂直向上的支撑臂开设同轴光轴穿装孔，侧边的开槽锁紧结构可以在光轴穿入到位后，通过锁紧螺钉收窄开槽间隙，抱紧光轴实现完全固定，避免光轴在往复运动过程中出现轴向窜动或者径向偏移。

　　从设计逻辑来看，这款支座的结构完全围绕安装便捷性与支撑刚性做平衡：底座的两个安装孔采用长圆形沉孔设计，允许安装时在垂直于光轴轴线的方向做小幅位置微调，降低安装基板上孔位的加工精度要求，现场装配时不用反复铰孔对位就能完成初定位，调整到位后锁紧安装螺钉即可完成底座固定。支撑臂的锁紧开槽从顶端一直延伸到光轴孔下方，保证锁紧螺钉拧紧时，孔壁能均匀包覆光轴外圆，不会出现局部应力集中导致光轴被夹变形的问题，同时支撑臂与底座的连接处做了圆角过渡，避免机加工过程中应力集中导致的零件开裂，也能在承受径向负载时分散应力，提升整体支撑刚性。

　　实际选型使用时需要注意安装边界：底座的总宽度、安装孔的中心距要和设备安装面的预留空间匹配，支撑臂的总高度决定了光轴中心到安装基板的距离，这个尺寸直接影响配套滑台的运动高度，设计运动机构时要提前核算这个安装高度，避免滑台运动时和基板上的其他元器件产生干涉。光轴穿入孔的公差采用H7级配合精度，既能保证光轴顺利穿入，又能在锁紧后保证光轴的同轴度，不会出现光轴倾斜导致的滑动阻力增大、卡顿问题。侧边的锁紧螺钉采用标准内六角圆柱头螺钉，日常维护时不用拆卸整个支座，只需要松开锁紧螺钉就能调整光轴的轴向位置，调整到位后重新锁紧即可，维护操作十分便捷。

　　这类支撑座通常采用铝合金材质加工，表面做阳极氧化处理，兼顾轻量化与防锈能力，在一些对刚性要求更高的重载场景下，也可以选用钢制表面镀镍的版本，能承受更大的径向负载，不会出现支撑臂变形的问题。在多根光轴平行安装的长行程传动场景中，需要成对使用这类支撑座分别固定光轴的两端，安装时要配合百分表打表调整两个支座的同轴度，保证光轴的直线度，才能让配套的直线轴承顺畅滑动，降低运动过程中的噪音与磨损。
