双行十六字符液晶显示模块结构设计

　　在嵌入式控制、小型工业设备的人机交互环节，字符型液晶显示模块是应用极广的信息输出载体，本次设计的2行16字符液晶模块，完全围绕常规工业场景的安装与使用需求展开结构搭建。这类显示模块常被用于小型数控装置、工控仪表、智能家电控制板、教学实验设备的状态显示环节，不需要复杂的图形渲染能力，仅通过字符点阵输出设备运行参数、操作提示、故障代码等信息，相比段码屏能承载更多文本内容，相比彩屏又具备更低的功耗与更简单的驱动逻辑，对主控芯片的资源占用极低。

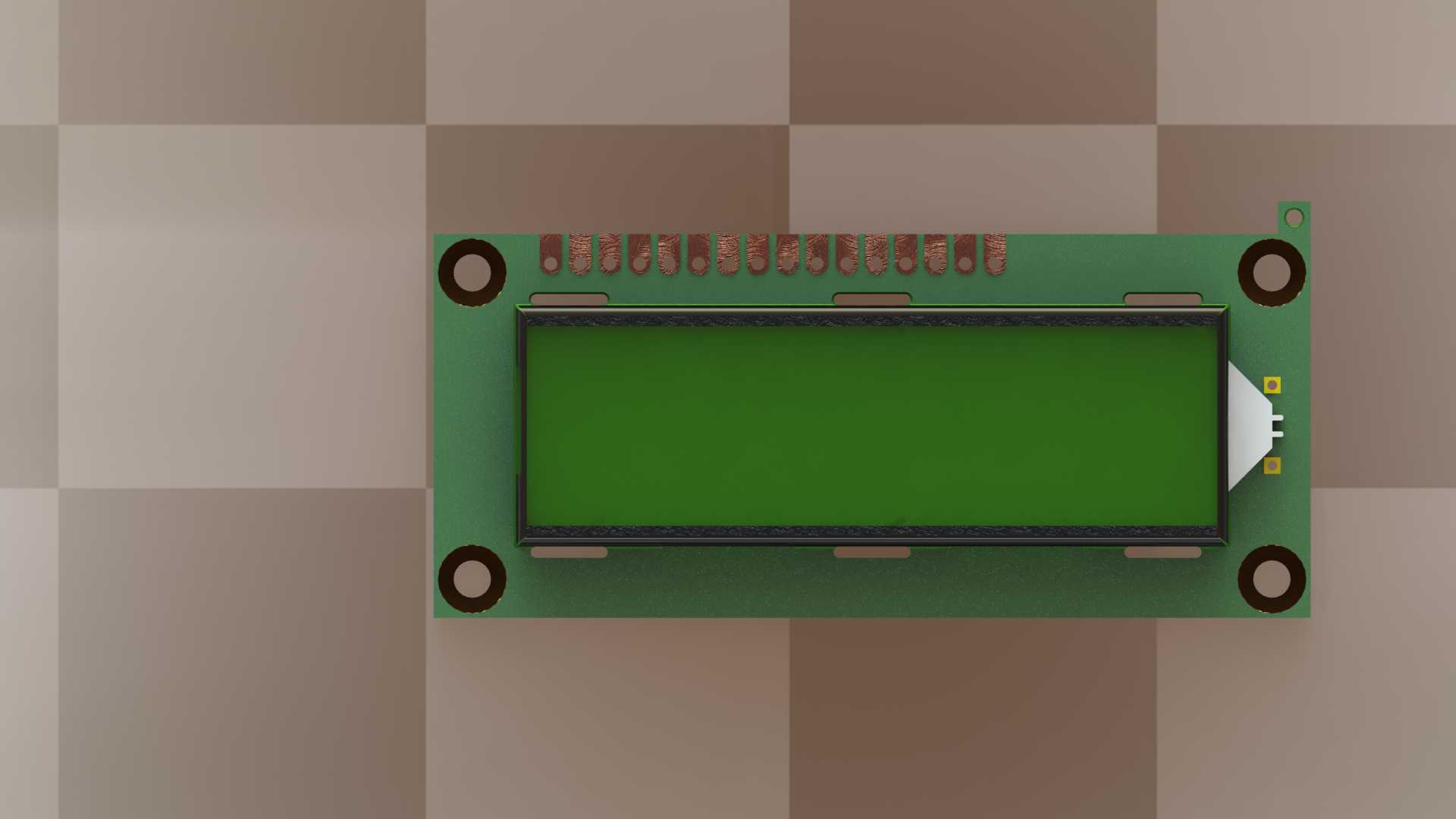

　　设计过程中优先考虑了安装兼容性，模块整体采用行业通用的外形尺寸规划，PCB基板四角预留了标准直径的金属化安装孔，孔位间距匹配市面上绝大多数同规格1602液晶屏的安装尺寸，设计人员在替换旧有模块或者做新设备结构适配时，不需要重新调整安装孔位的布局，直接沿用原有固定结构即可完成装配。模块的接口端采用单排直插排针设计，引脚定义完全遵循行业通用规范，VCC、GND、对比度调节、寄存器选择、读写控制、使能信号以及8位数据引脚的排布顺序与常规同规格模块完全一致，硬件工程师做电路设计时可以直接套用成熟的驱动电路，不需要重新调整PCB走线。

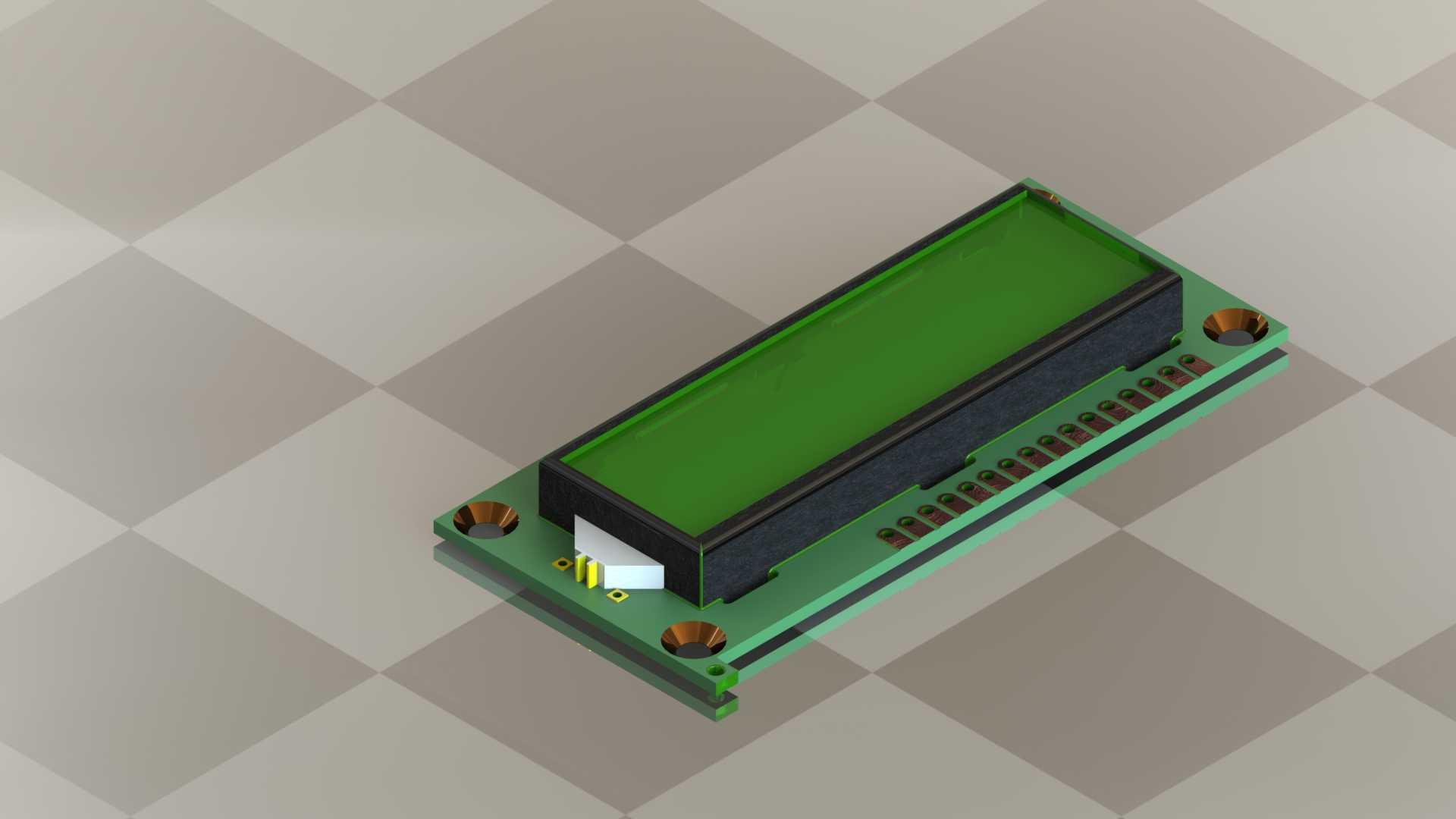

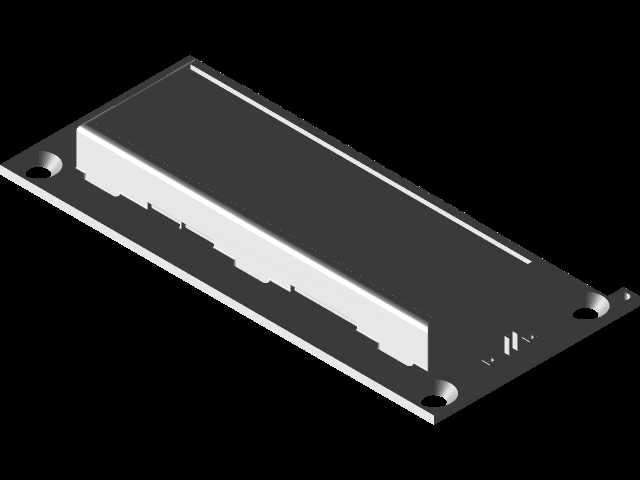

　　结构层面，液晶玻璃屏通过黑色遮光胶框固定在PCB基板上，胶框的高度刚好覆盖液晶玻璃的侧边封装区域，既可以阻挡侧边漏光提升显示对比度，也能对脆弱的玻璃边缘起到防护作用，避免装配过程中磕碰造成玻璃崩边。背光部分采用侧置LED导光结构，在PCB靠近排针的一侧设置背光焊盘，导光板平铺在液晶玻璃下方，保证整个显示区域的背光均匀度，不会出现边角偏暗的问题，同时背光供电引脚独立引出，设计人员可以根据实际使用需求选择是否焊接背光限流电阻，实现常亮或者可控背光的功能切换。

　　PCB板上除了液晶驱动芯片的贴装区域，还预留了对比度调节电位器的安装位置，用户既可以直接在模块上焊接电位器实现本地对比度调节，也可以通过外接电路实现远程对比度调整，适配不同光照环境下的显示需求。模块的整体厚度控制在常规同规格产品的标准范围内，不会因为结构凸起造成设备面板装配干涉，面板开窗尺寸也按照行业通用尺寸设计，做设备面板设计时直接套用标准开窗尺寸即可，不需要单独为该模块调整面板开孔参数。

　　从实际使用的可靠性角度出发，设计时充分考虑了工业场景的振动耐受需求，液晶玻璃与胶框、胶框与PCB之间的贴合间隙都做了公差优化，避免长期振动环境下出现胶框松动、玻璃移位的问题，排针的焊盘尺寸做了加大处理，提升焊接后的机械强度，避免反复插拔接线造成焊盘脱落。整个模块的结构没有多余的异形结构，所有零部件都采用行业通用的标准件，生产加工时不需要开制特殊模具，能够有效控制生产制造成本，同时也方便后期的维护替换，任意零部件损坏都可以快速找到替换件完成维修。
