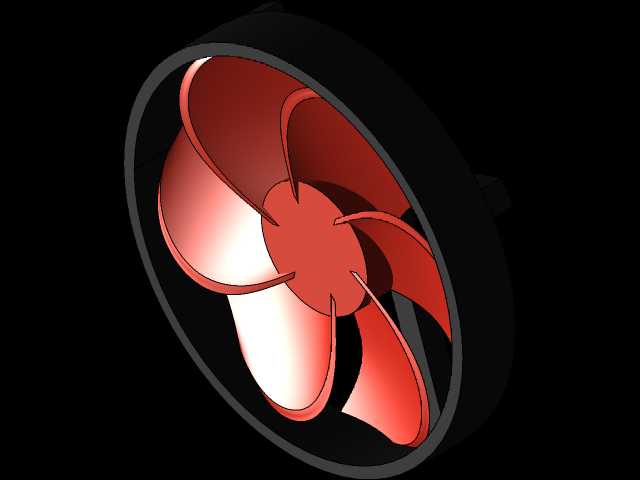

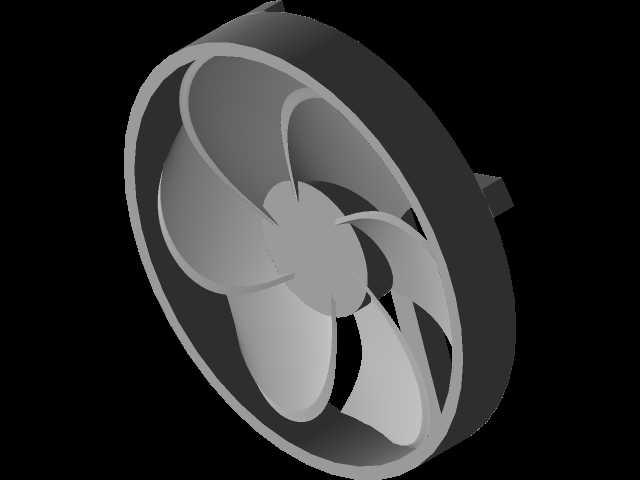

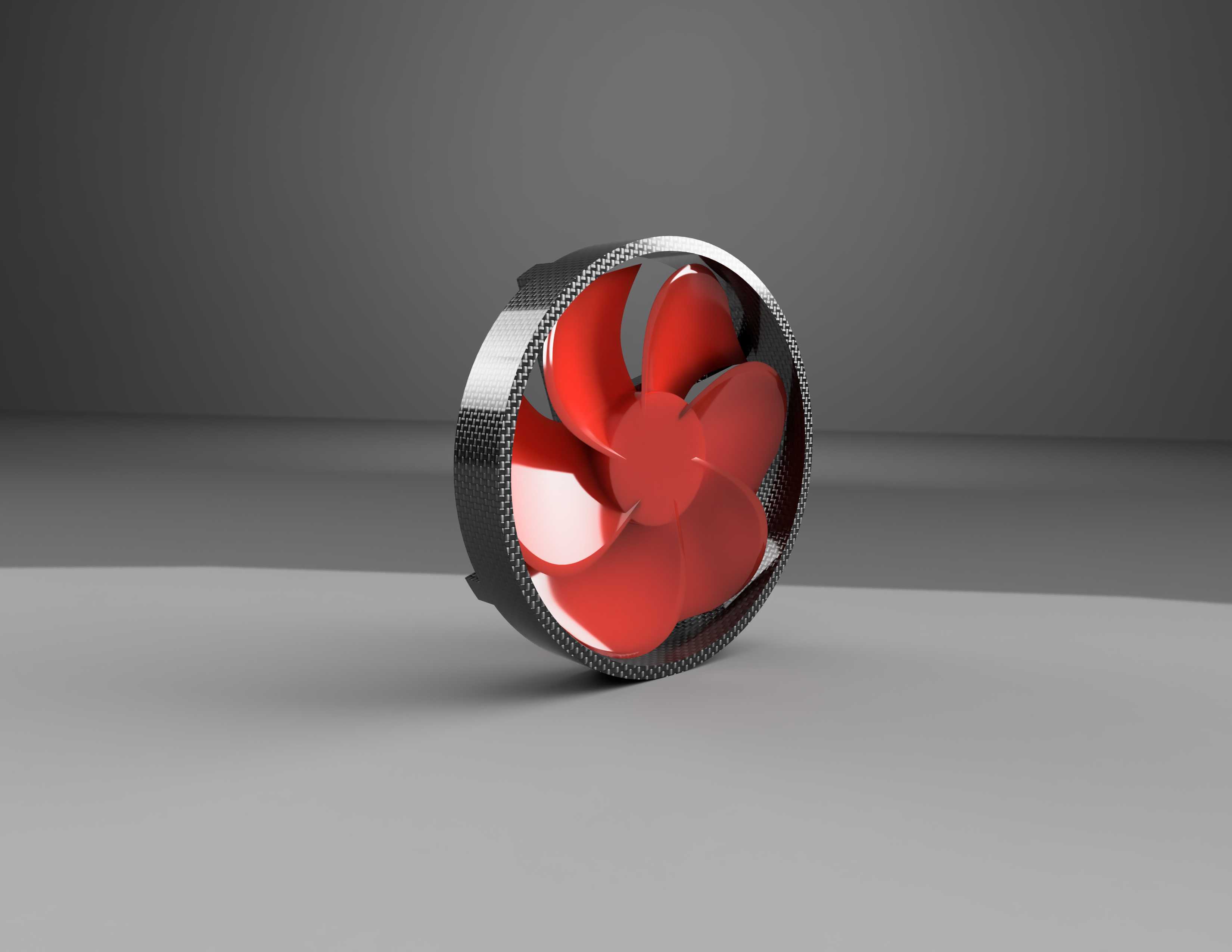

台式机圆形轴流CPU散热风扇结构

　　这款圆形CPU散热风扇的结构设计，核心围绕桌面级计算机处理器的主动风冷散热需求展开，日常应用场景覆盖台式DIY装机、商用办公主机、小型工控计算终端的处理器散热环节，主要作用是通过定向气流带走处理器散热鳍片上积聚的热量，避免处理器因核心温度过高触发降频保护甚至硬件损坏。从功能特性来看，该结构采用轴流式扇叶布局，五片曲面扇叶的弧度经过气流导向优化，运转时可在较低转速下输出足够的静压，既能保证气流顺利穿透密集的散热鳍片间隙，又能控制扇叶切割空气产生的紊流噪音，适配日常办公、轻度游戏等对噪音有要求的使用场景。外框采用一体化圆形注塑结构，外圈做了细密的防滑网纹处理，既可以提升结构刚性，避免长期运转产生共振异响，

　　也能在安装时增大与扣具的接触摩擦力，防止风扇长期使用后出现移位偏移。设计过程中优先考虑了安装兼容性，整体外框直径适配主流塔式CPU散热器的风扇安装位，安装孔位的中心距匹配通用120mm风扇的固定孔距标准，厚度控制在常规25mm的机箱散热位安装边界内，既可以直接固定在塔式散热鳍片侧面，也可以适配机箱前置、后置的通用风扇安装位，不需要额外定制转接扣具。扇叶与中心轮毂的连接做了圆弧过渡处理，减少应力集中点，提升扇叶长期高速旋转的结构强度，中心轮毂的预留安装位可适配标准规格的风扇电机，电机走线可沿外框内侧的走线槽排布，避免线材干涉扇叶运转。外框的进风侧做了微倒角处理，可引导进风气流更顺畅地进入扇叶做功区域，减少进风端的气流涡流损失，

　　出风侧做了平直切边，保证输出的气流可以垂直吹向散热鳍片表面，提升热交换效率。在结构细节上，扇叶的前缘做了薄化处理，可降低扇叶切入空气时的冲击噪音，后缘做了锯齿状修型，打散出风端的大尺度涡流，进一步降低运转噪音。整个结构的装配间隙控制在合理范围，扇叶与外框的径向间隙均匀，避免运转时出现扇叶蹭框的问题，同时兼顾了量产注塑时的脱模工艺性，不需要复杂的侧抽芯结构即可完成外壳注塑生产，降低零部件的加工制造成本。
