行星轮系太阳轮内齿圈组合传动结构

项目分类:齿轮 发布时间:2024-03-12 ID:741039
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构
  • 行星轮系太阳轮内齿圈组合传动结构

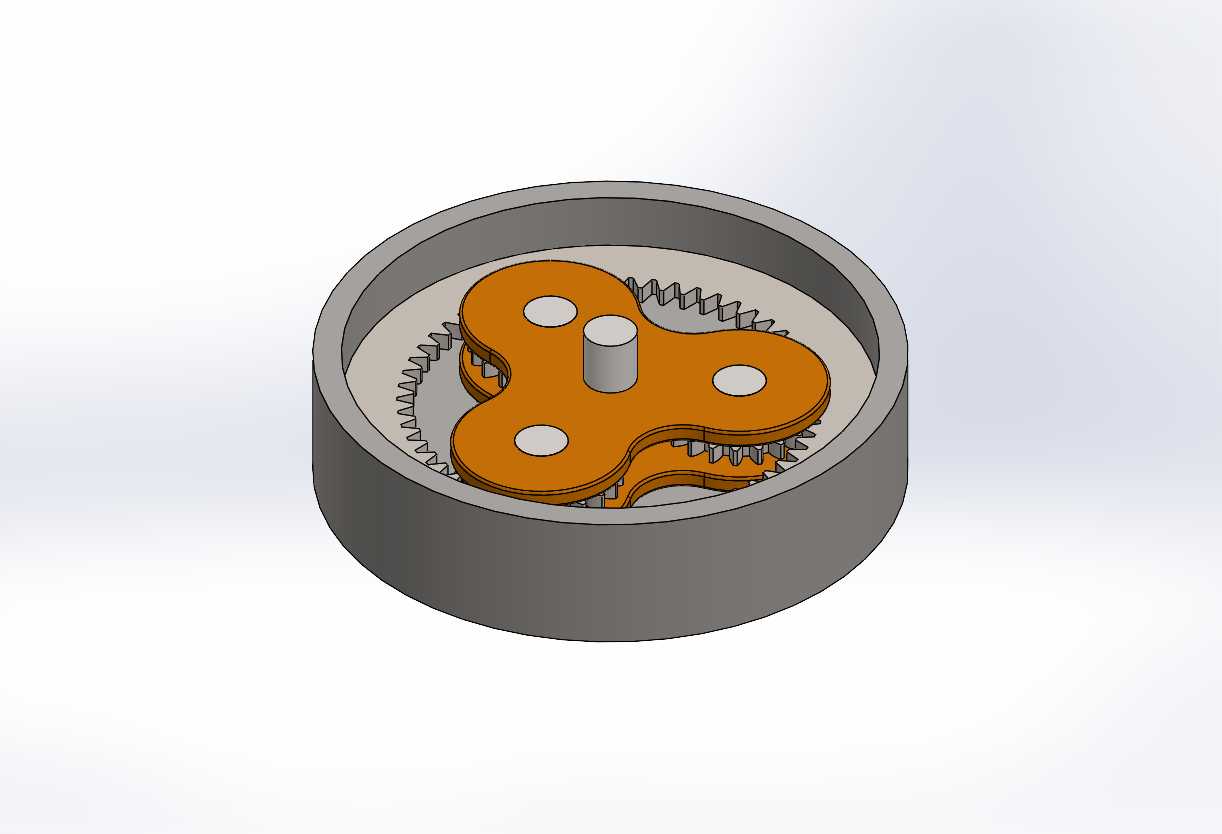

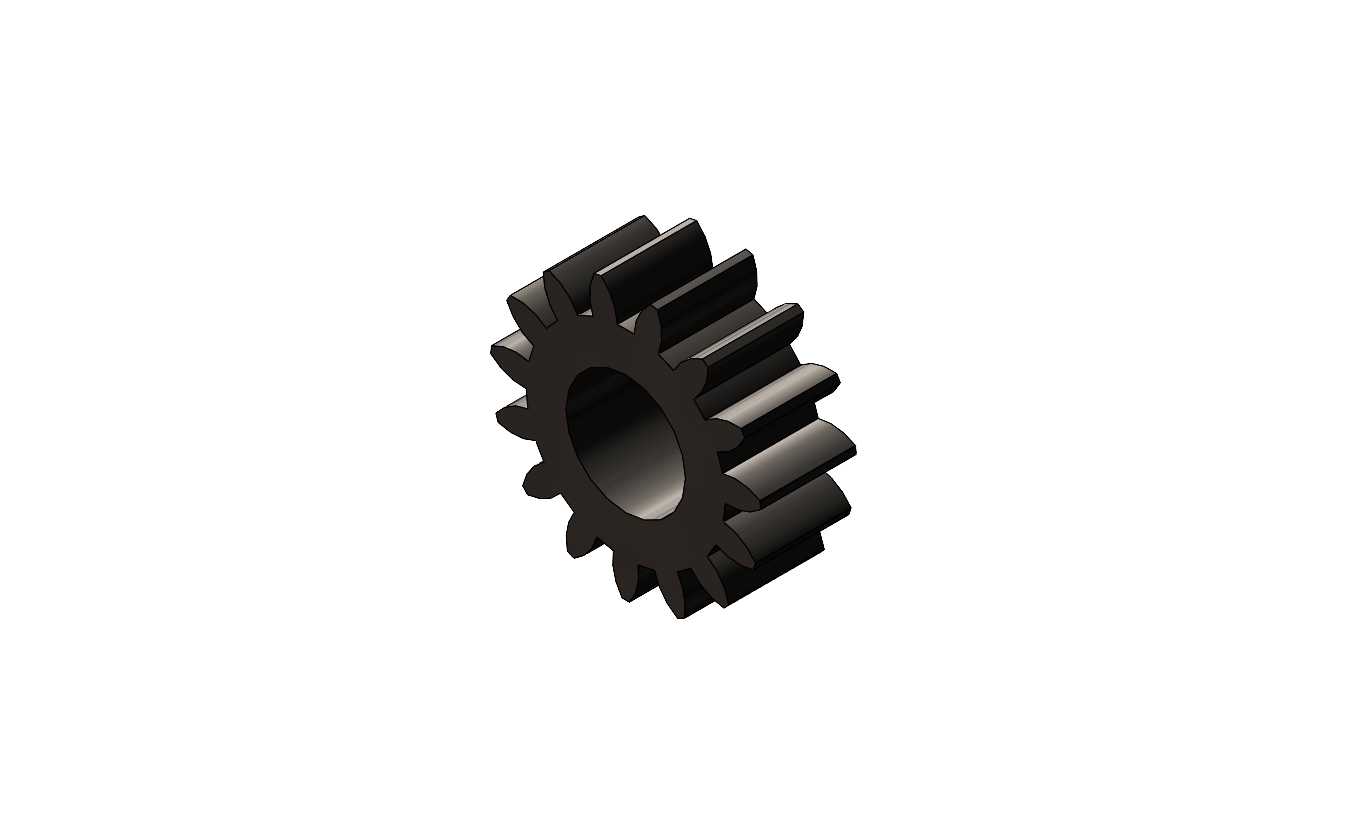

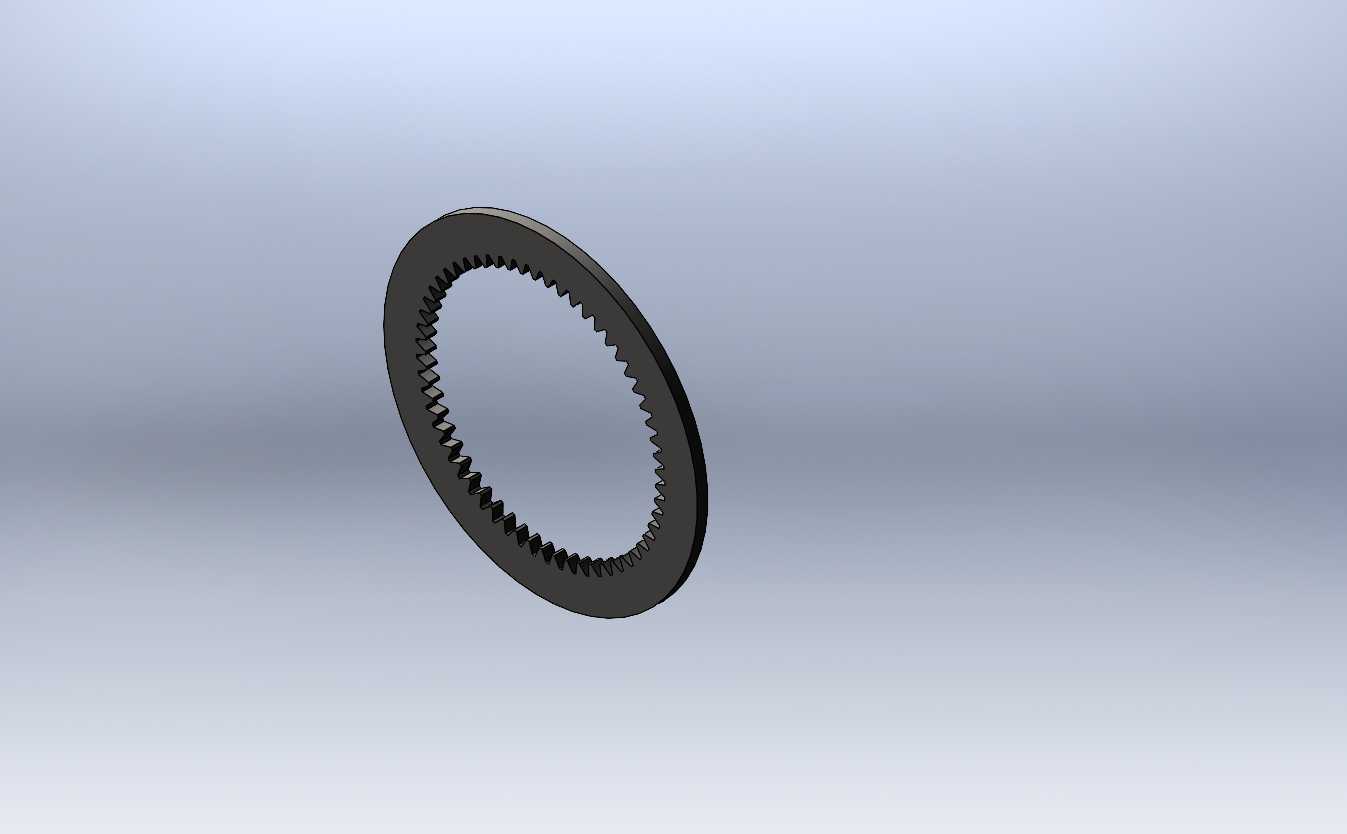

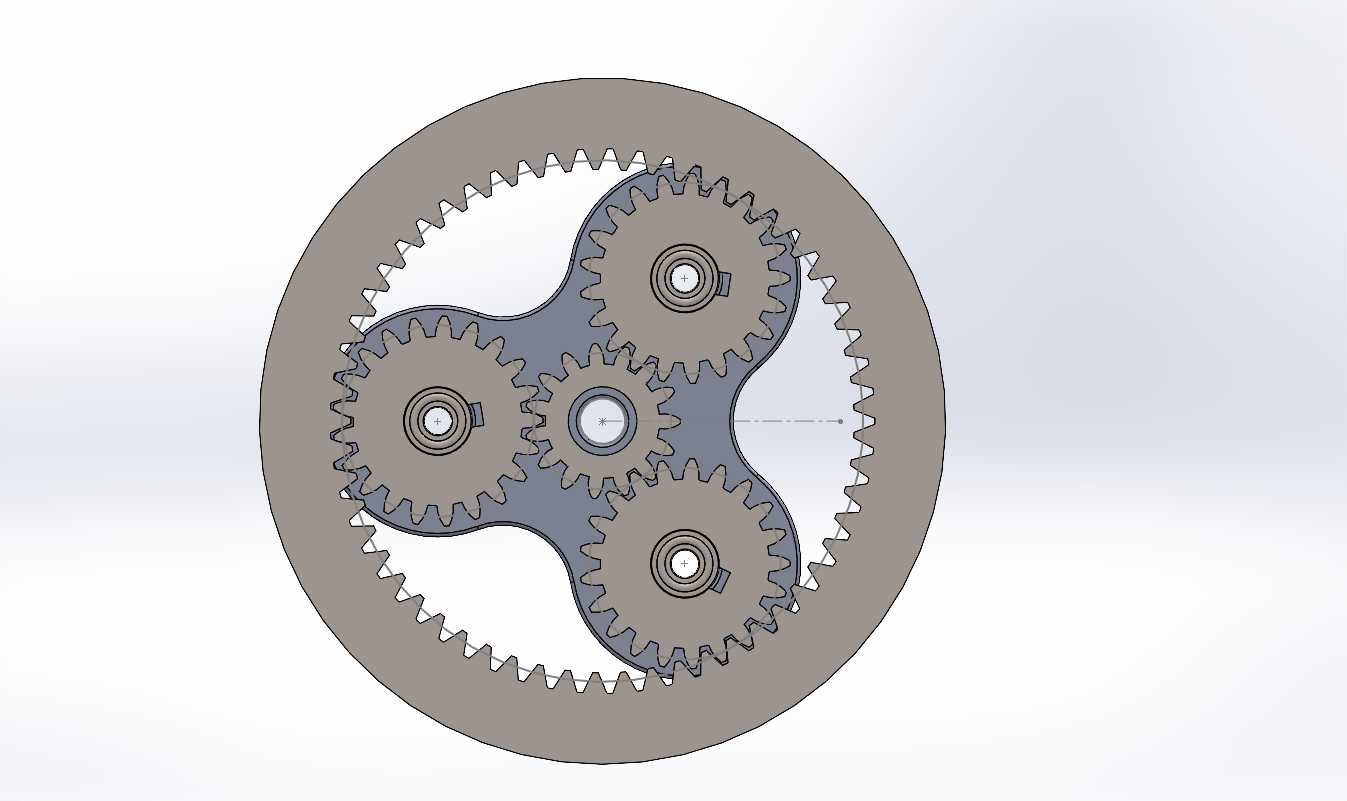

  这套行星轮系结构是机械传动系统里极为常用的减速增扭核心单元,在中小功率传动场景中适配性极强,常见于伺服进给机构、小型输送线驱动端、精密回转工作台、电动执行器内部,相比平行轴定轴轮系,它能在极小的安装空间内实现大传动比输出,同时载荷由多组行星轮均匀分担,单齿承受的啮合载荷更低,运行平稳性与抗冲击能力都更突出。从结构组成来看,整套轮系包含中心太阳轮、三组均匀分布的行星轮、外侧固定内齿圈,以及承载行星轮的行星架,太阳轮作为动力输入端,与驱动电机输出轴直接配合,动力输入后同时啮合三组行星轮,行星轮在与固定内齿圈啮合的过程中,既产生自转也围绕太阳轮公转,最终通过行星架将减速后的动力向外输出,这种功率分流的传动形式,能让传动效率维持在较高水平,

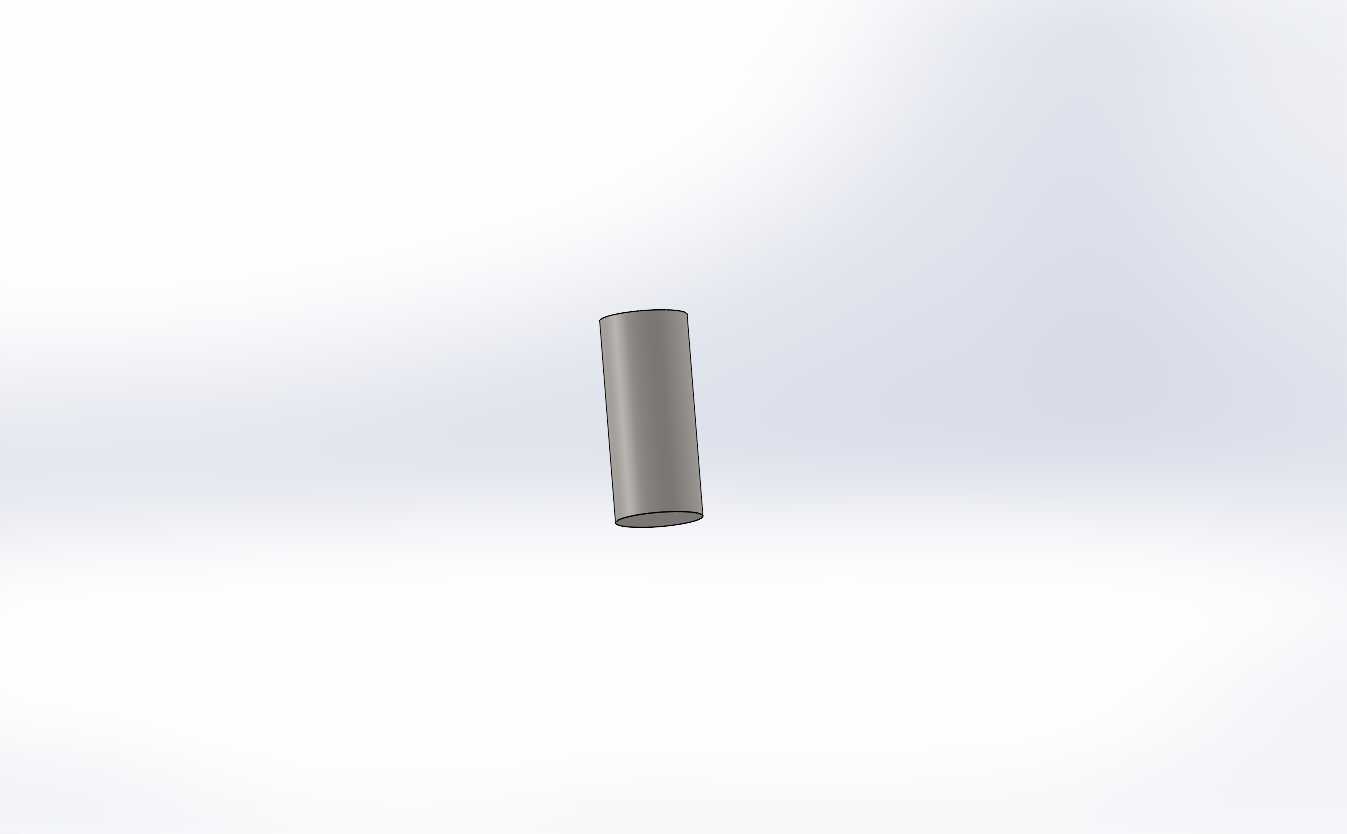

  常规加工精度下效率可达九成以上。设计过程中首先要匹配安装边界,内齿圈的外径是整套结构的最大外轮廓尺寸,需要适配安装腔体的内径公差,通常采用过渡配合加定位销的方式固定,避免内齿圈受载后产生周向转动;太阳轮的中心内孔需要匹配驱动轴的轴径,键槽尺寸按照传递扭矩的大小核算,避免过载时出现键槽剪切失效;行星轮通过销轴安装在行星架上,销轴与行星架安装孔采用过盈配合,行星轮内孔与销轴之间预留轴承安装位,根据转速高低选择滑动轴承或者深沟球轴承,降低行星轮自转过程中的摩擦损耗。行星轮的数量选择三组是兼顾载荷均匀性与加工成本的方案,三组行星轮呈120度均匀分布,能让太阳轮与内齿圈的受力完全对称,不会出现径向偏载,相比四组行星轮,

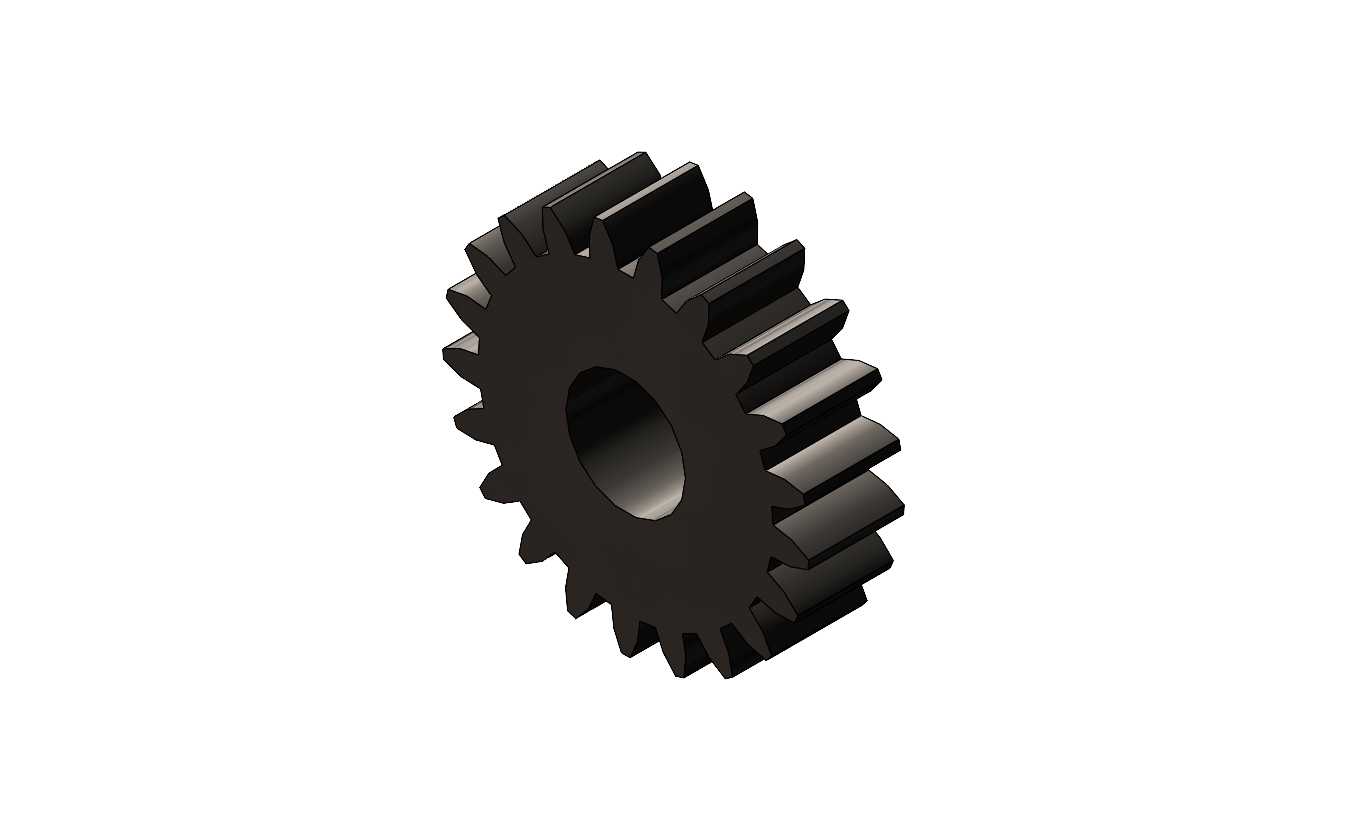

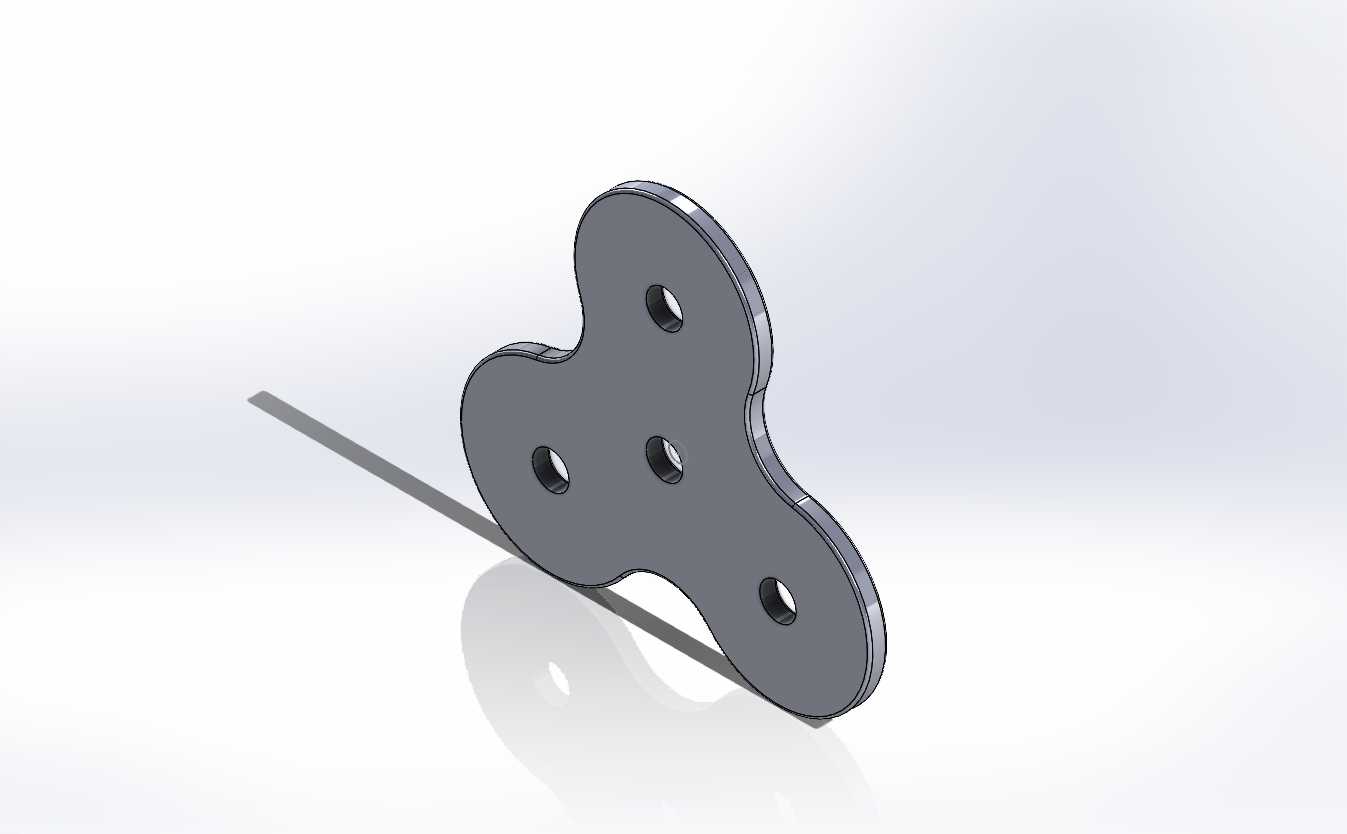

  它对零件加工精度的要求更低,不需要额外做均载机构就能实现较好的载荷分配,适合批量生产的通用传动场景。齿形参数设计上,太阳轮与行星轮采用外啮合变位齿轮,通过正变位提升小齿轮的齿根弯曲强度,行星轮与内齿圈采用内啮合传动,啮合重合度更高,传动过程中的冲击更小,噪音水平更低,齿宽参数按照额定扭矩核算,在满足强度要求的前提下尽量压缩轴向尺寸,让整套结构的轴向安装长度更紧凑,适配空间受限的安装场景。行星架的输出端设计有中心轴孔与键槽,可直接连接负载轴,也可根据安装需求设计成法兰输出形式,适配不同的连接场景,行星架的三个行星轮安装孔位置度公差需要严格控制,否则会出现行星轮啮合间隙不均,运行过程中产生卡滞或者异响,甚至导致局部齿面过载磨损。

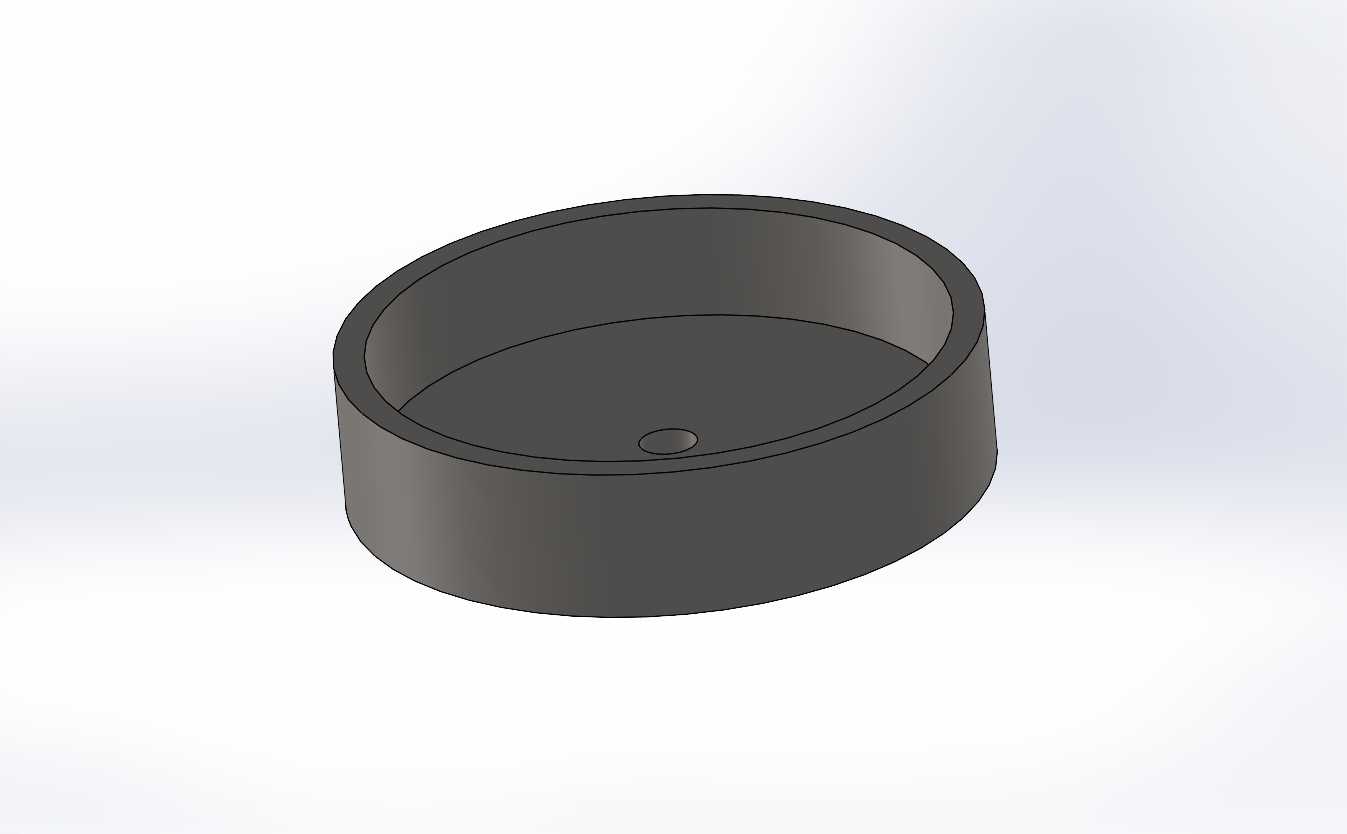

  这套结构的安装过程需要先将行星轮与轴承组装到行星架上,再将太阳轮放入三组行星轮中间啮合,最后整体压入带内齿圈的外壳内,压装过程中需要保证各齿轮啮合间隙均匀,手动转动输入端应无卡滞感,转动阻力均匀,装配完成后需要加注润滑脂,降低齿面磨损,延长使用寿命。
