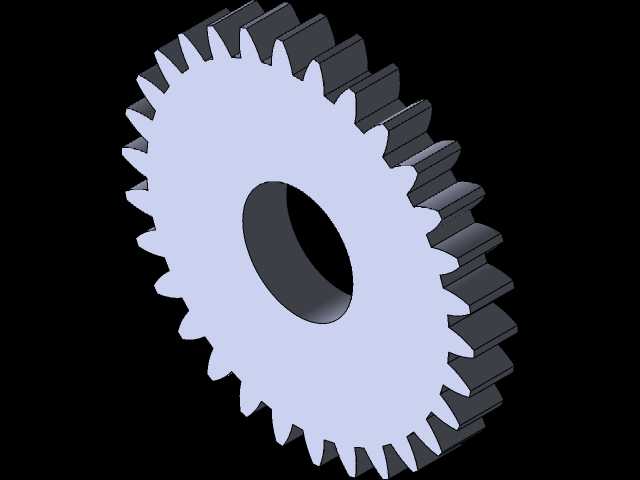

CA6140车床用直齿圆柱传动齿轮结构

　　这款直齿圆柱齿轮是CA6140普通车床主轴箱、进给箱传动链中的核心传动零件，主要承担车床不同转速档位下的扭矩传递、转速匹配功能，在车床切削作业过程中，可将主轴电机输出的动力通过齿轮啮合传递到进给机构、主轴卡盘端，保障车削外圆、内孔、螺纹、端面等工序时的传动比稳定，避免打齿、传动打滑等故障影响加工精度。从设计维度来看，该齿轮采用渐开线直齿齿形设计，齿向与齿轮端面垂直，无螺旋角偏移，加工时可通过滚齿、插齿工艺一次成型，无需额外的螺旋角导程计算，适配普通车床的加工精度等级，齿部参数经过变位系数修正，可有效避免根切问题，同时提升齿面接触强度，在频繁正反转切换的车床作业场景下，能降低齿面冲击载荷带来的磨损。齿轮中心为通孔安装结构，

　　孔壁预留键槽安装位，可通过平键与传动轴实现周向固定，安装时需保证齿轮端面与传动轴轴线的垂直度公差控制在0.02mm以内，避免啮合时出现偏载导致齿面局部磨损过快。齿轮的齿顶圆、齿根圆尺寸经过严格匹配CA6140车床的传动箱安装边界，齿宽尺寸适配箱体内相邻齿轮的啮合宽度，安装后齿侧间隙控制在0.05-0.1mm区间，既可以补偿热膨胀带来的尺寸变化，也能保证传动过程中无明显回程间隙，保障螺纹车削时的进给精度。在实际应用场景中，这类齿轮除了适配CA6140车床，也可经过参数调整后用于其他普通卧式车床、铣床的传动箱内，作为定比传动或变速换挡的核心零件，日常维护时需保证齿面润滑充分，避免干摩擦导致齿面胶合、点蚀等失效形式，

　　齿轮的端面设计有减重凹槽，在保证整体结构强度的前提下降低零件自重，减少传动轴转动时的惯量，提升变速换挡时的响应速度。齿部的倒角处理可避免安装时磕碰齿尖导致的啮合异响，同时在换挡滑移过程中起到导向作用，让齿轮啮合过程更平顺，减少换挡打齿的概率。
