全时四轮驱动齿轮传动系统结构设计

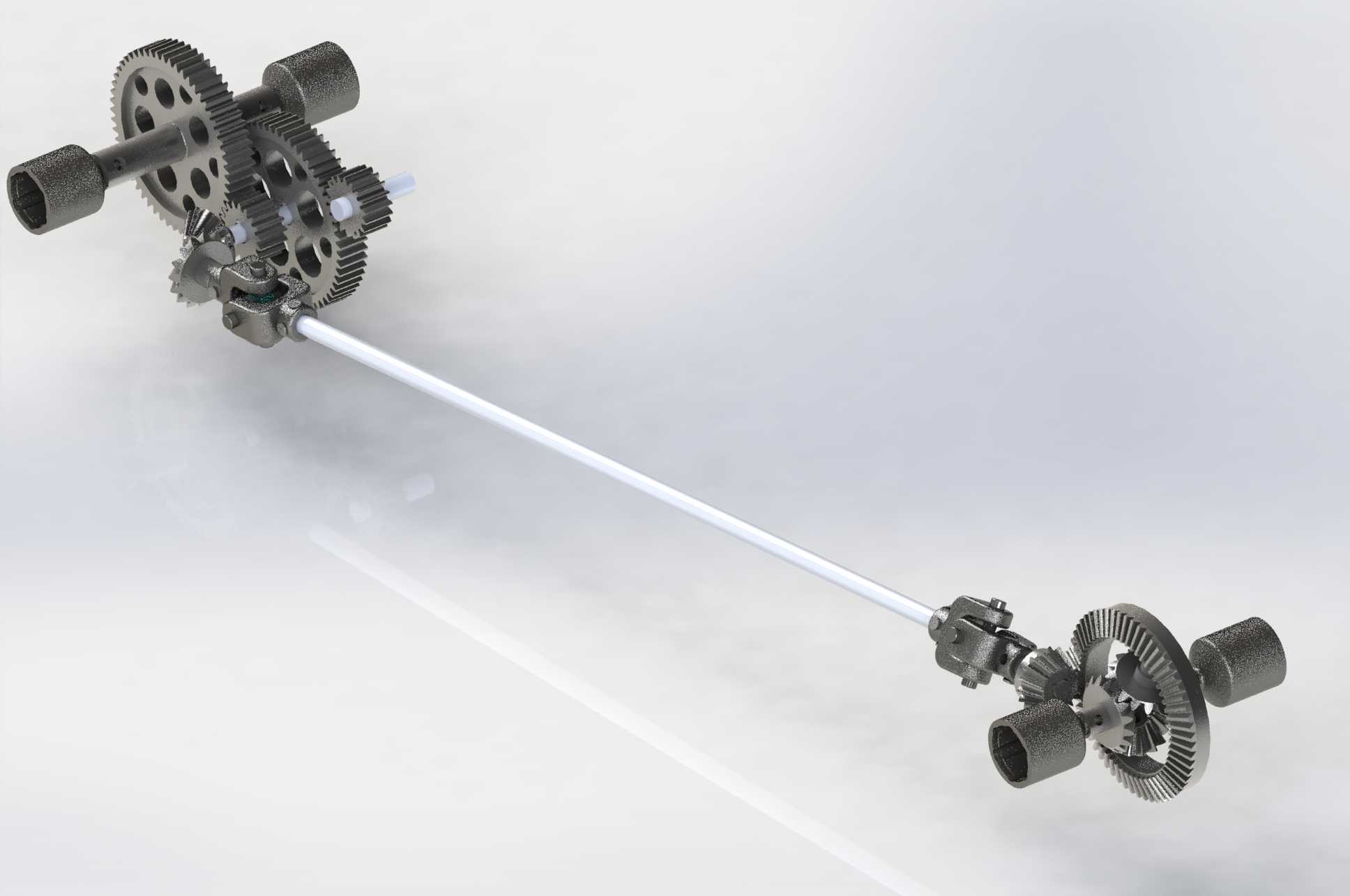

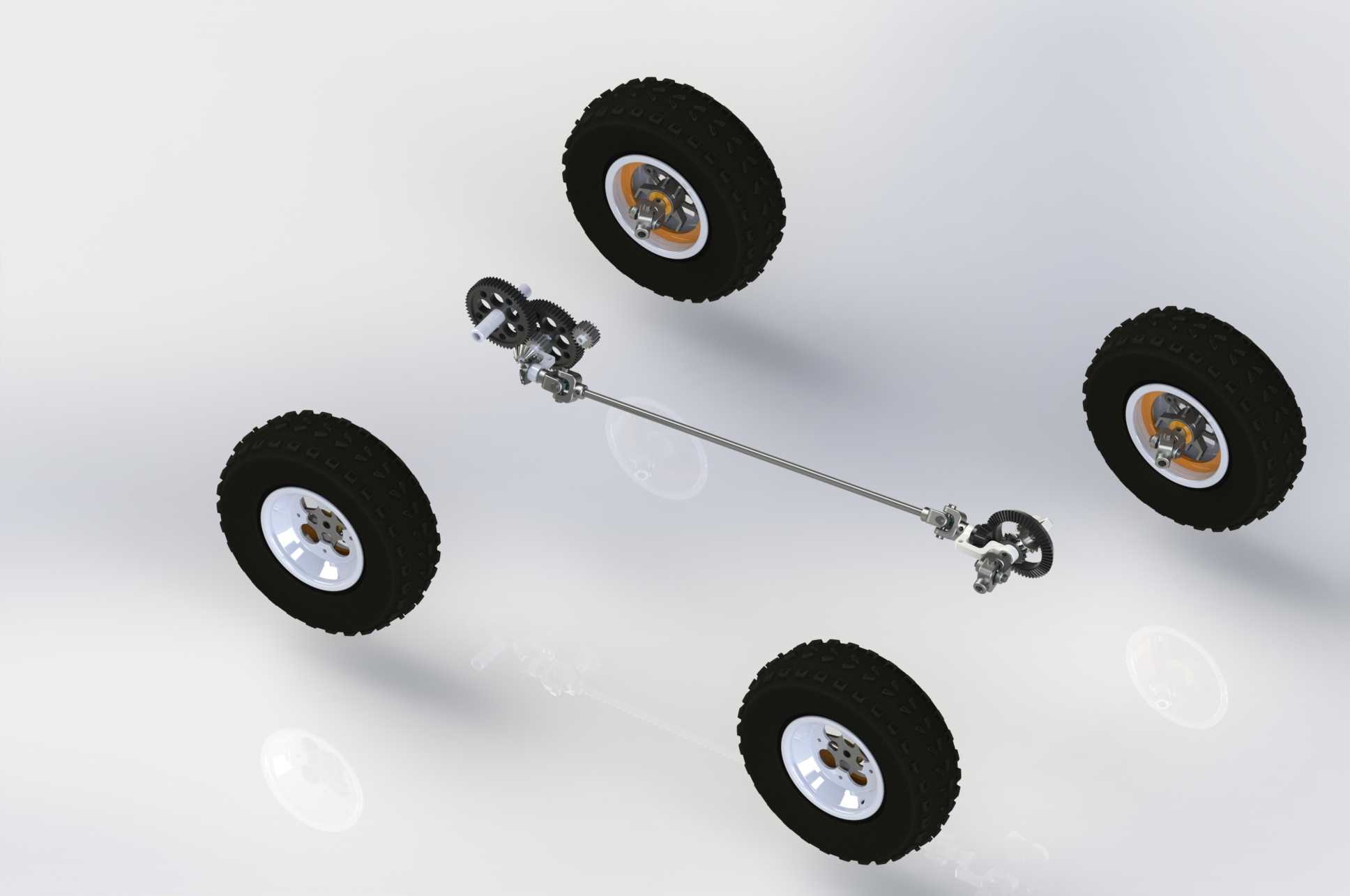

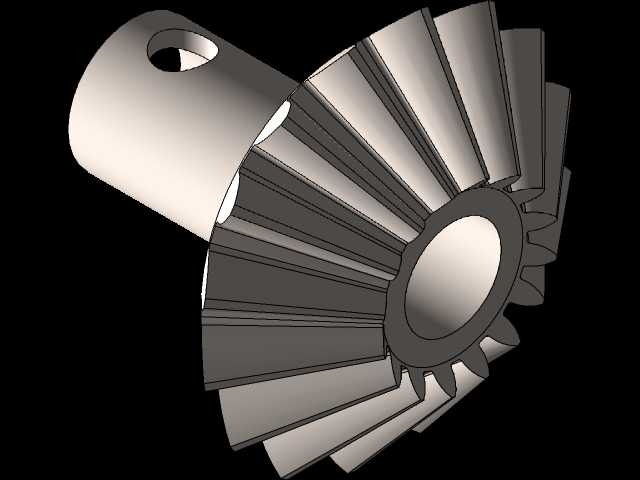

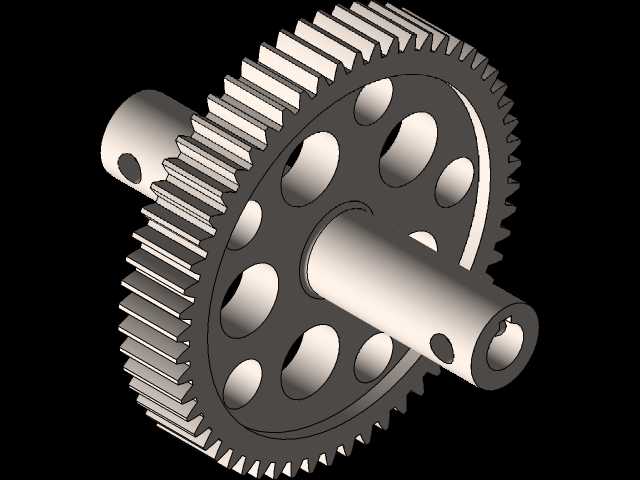

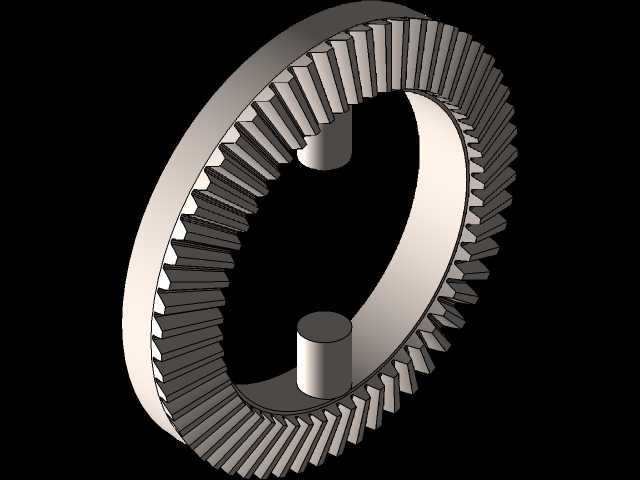

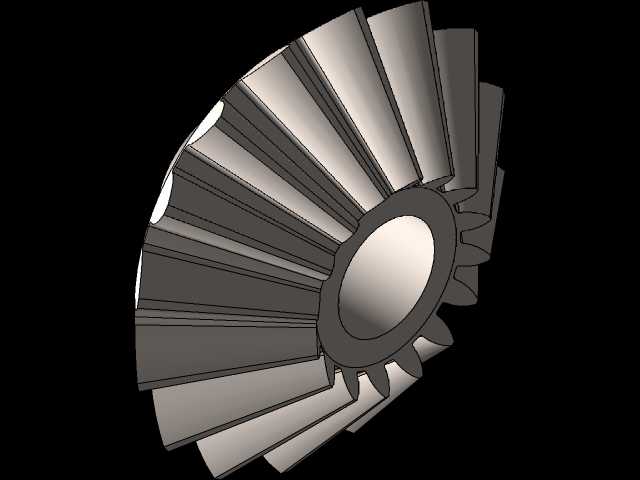

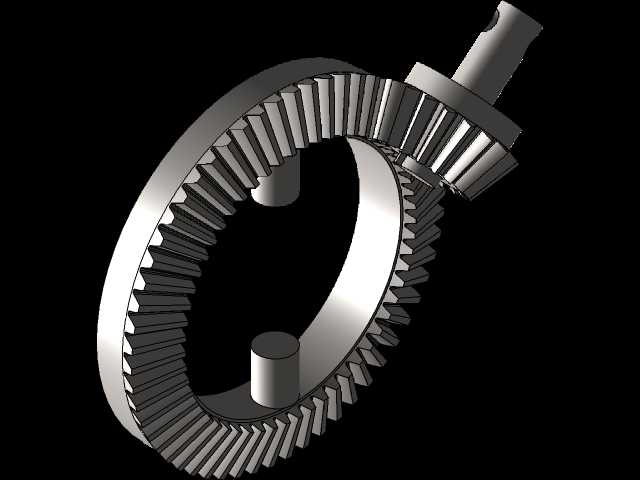

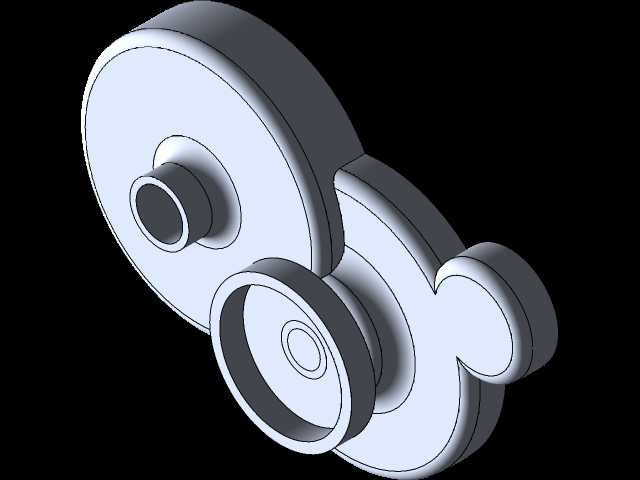

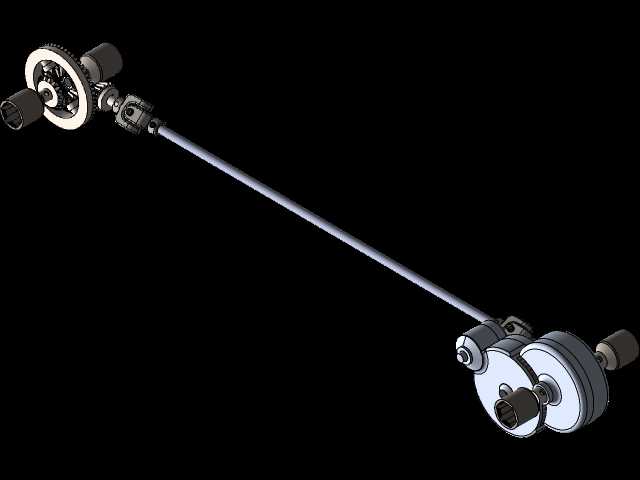

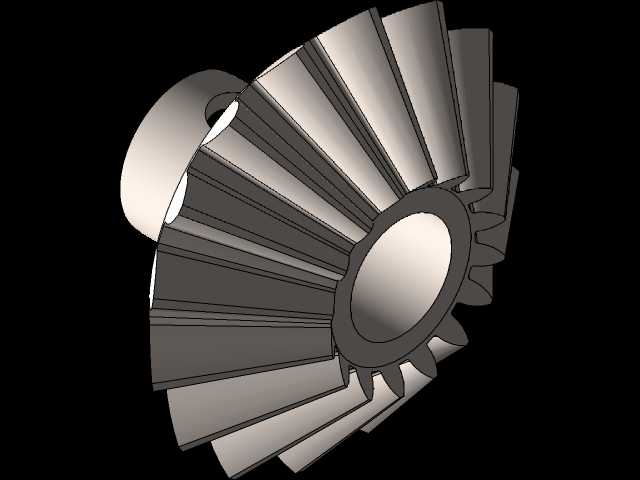

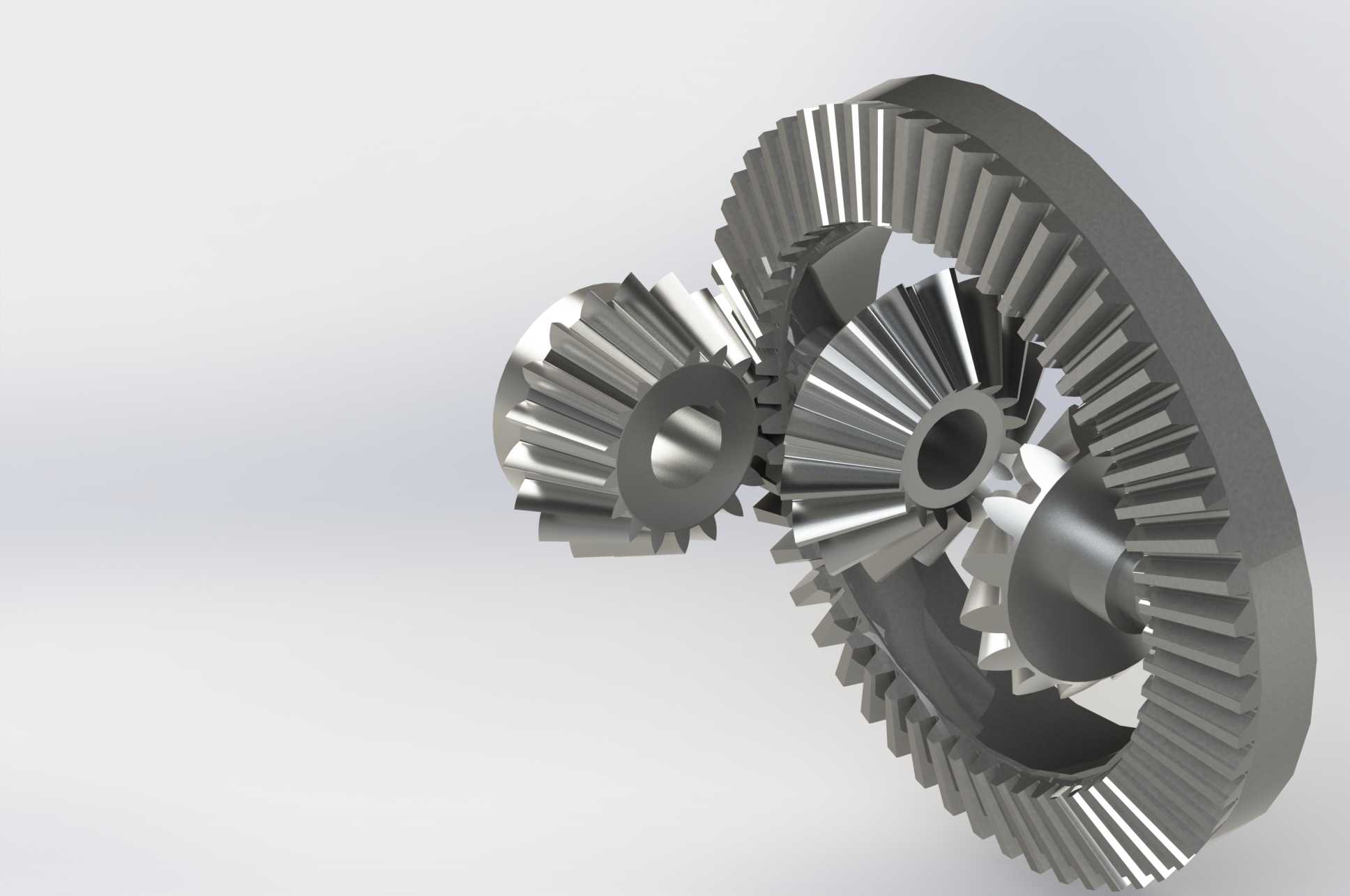

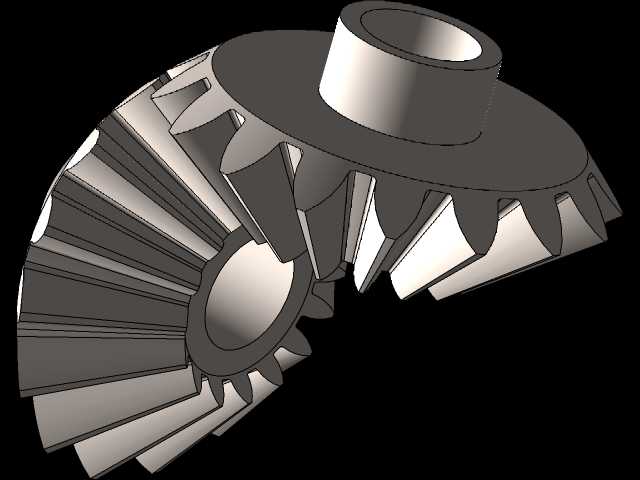

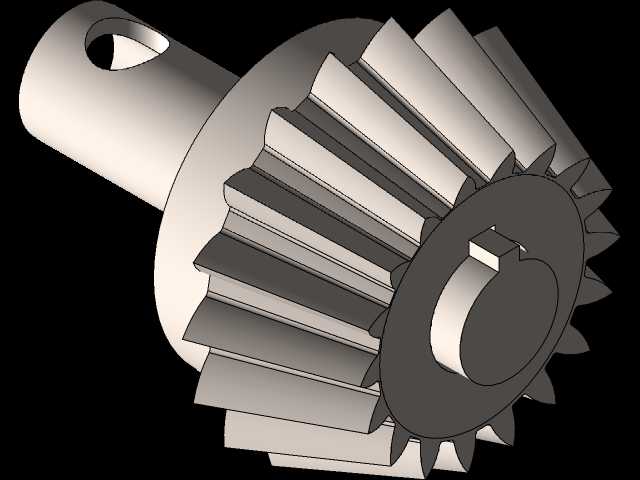

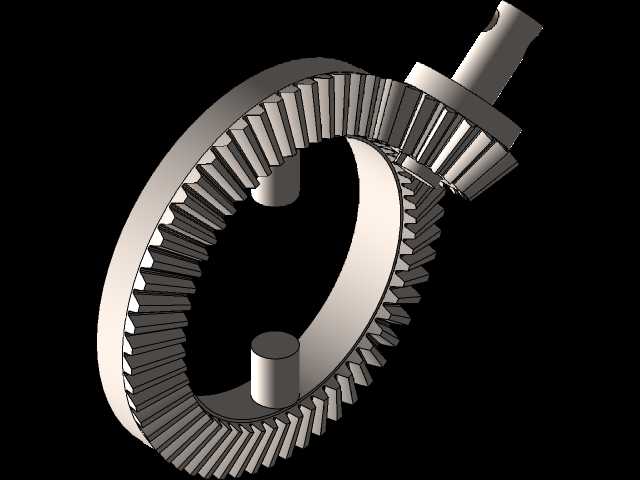

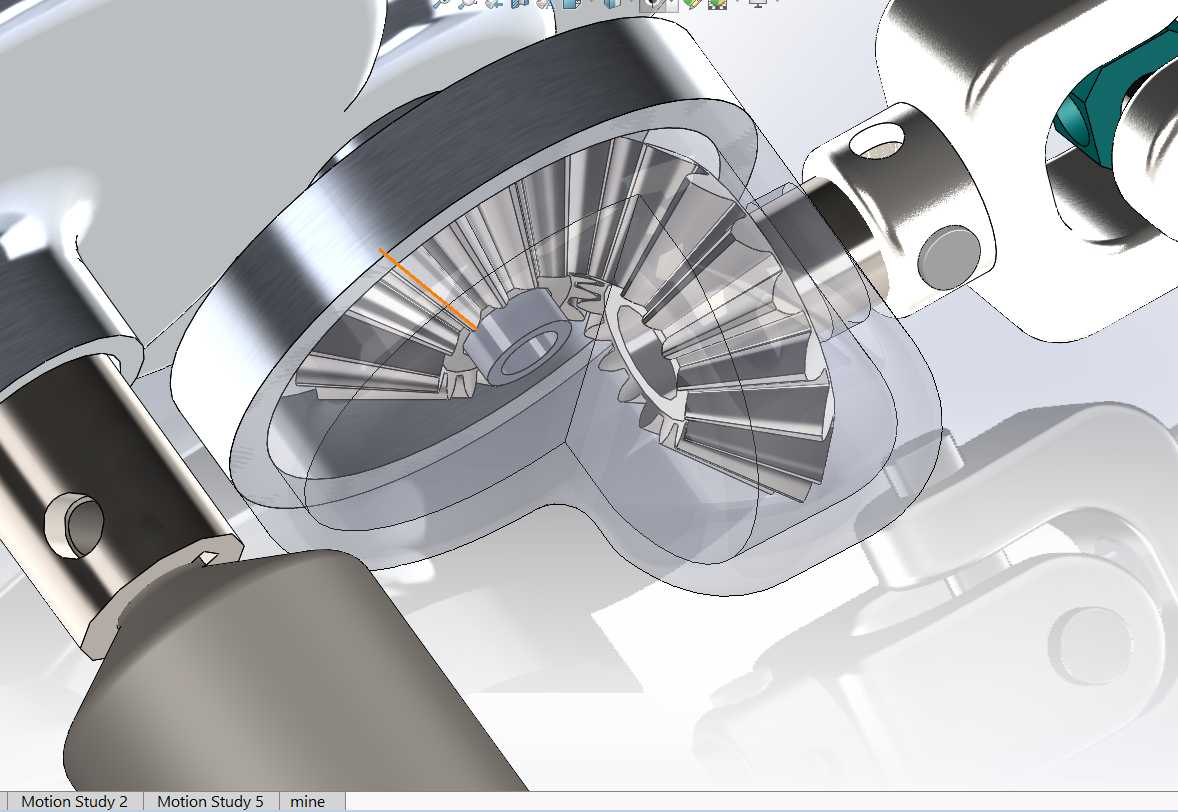

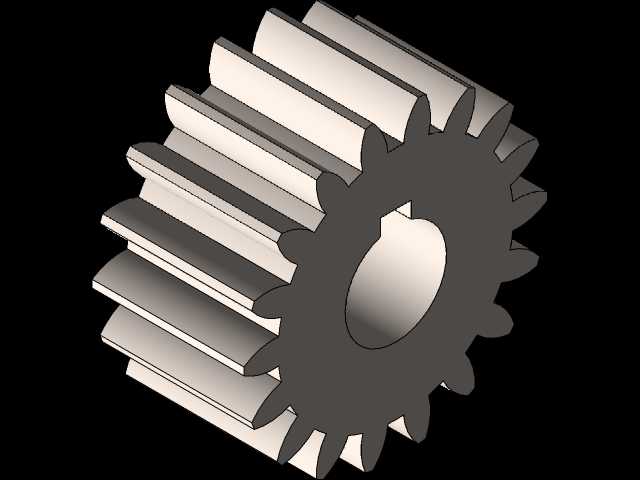

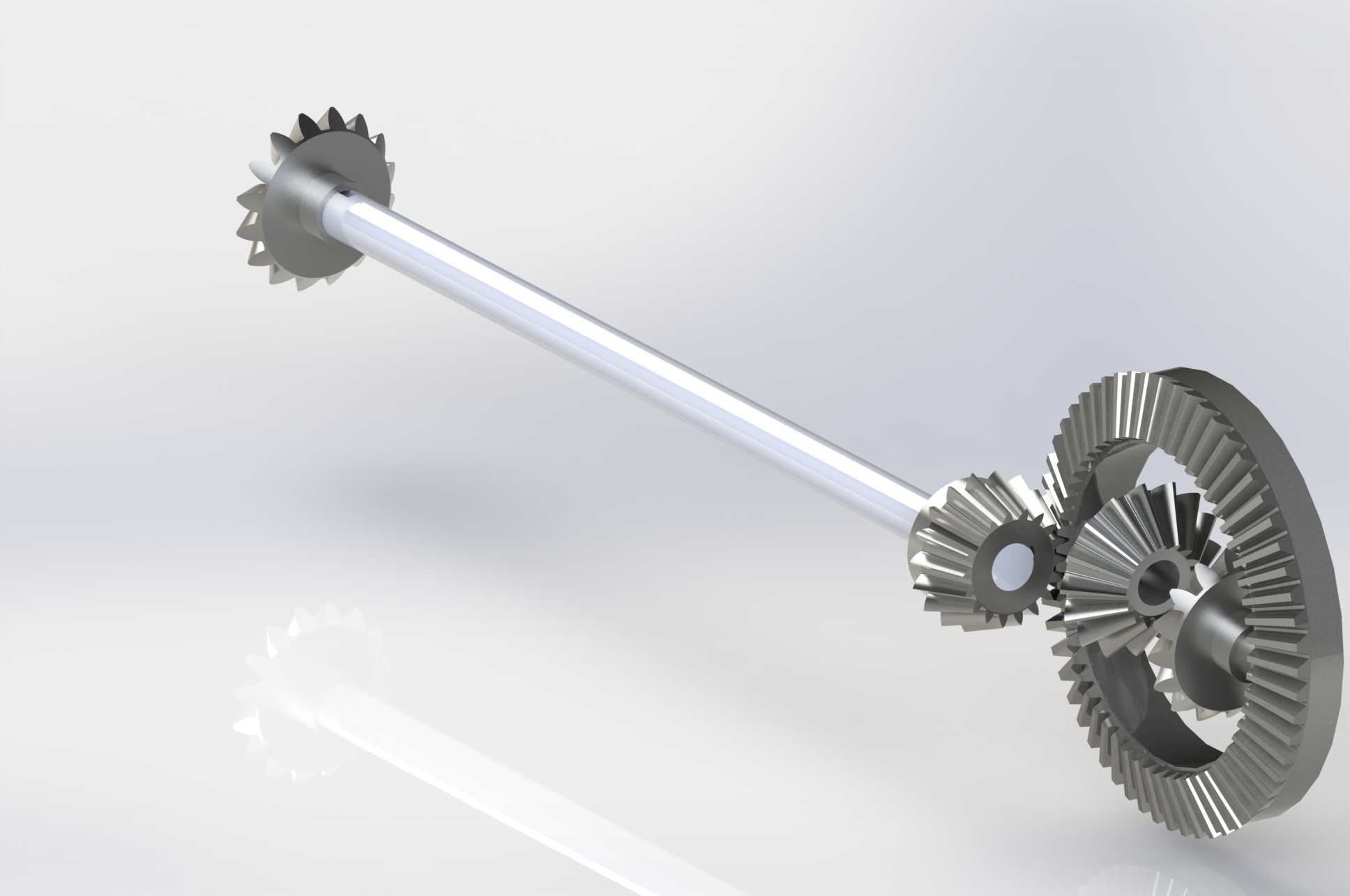

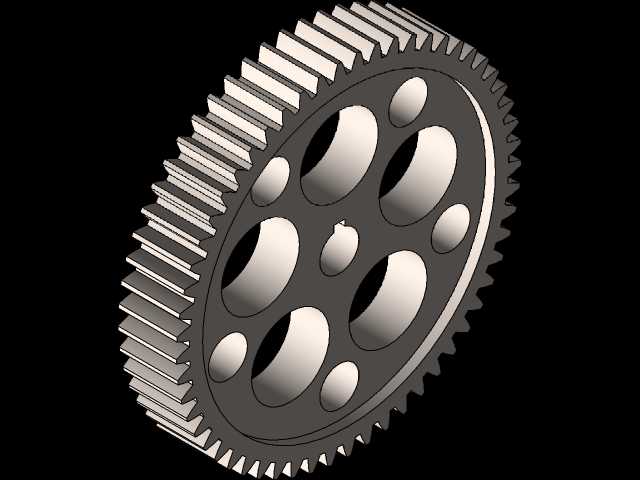

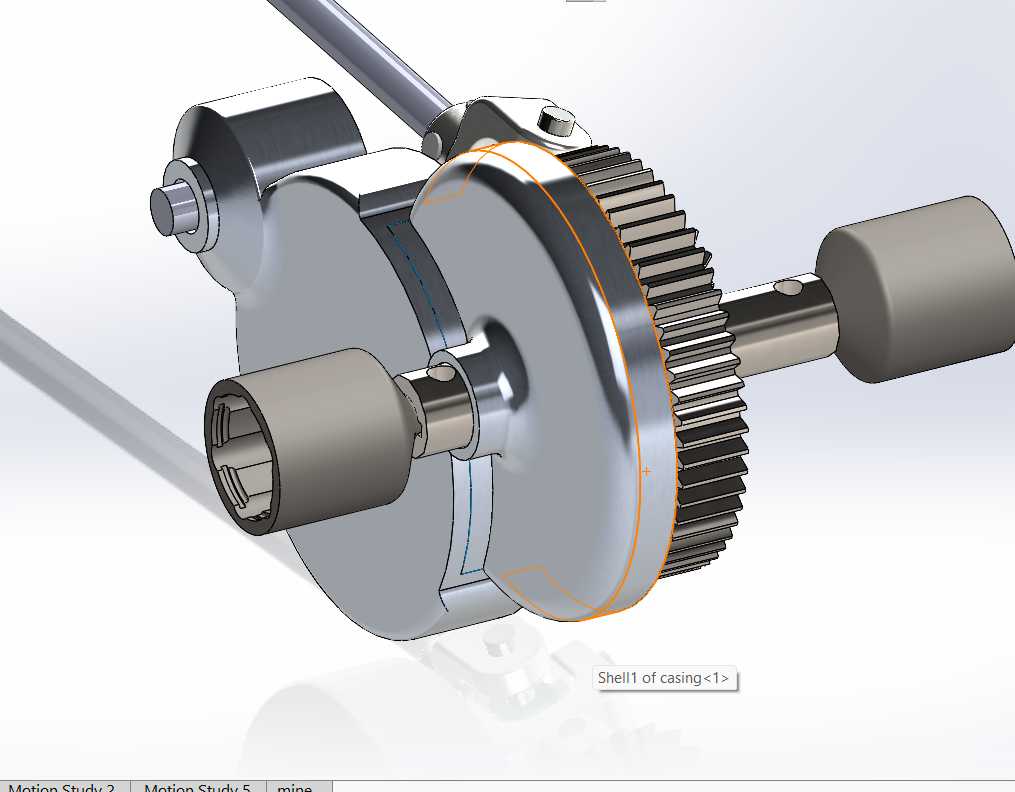

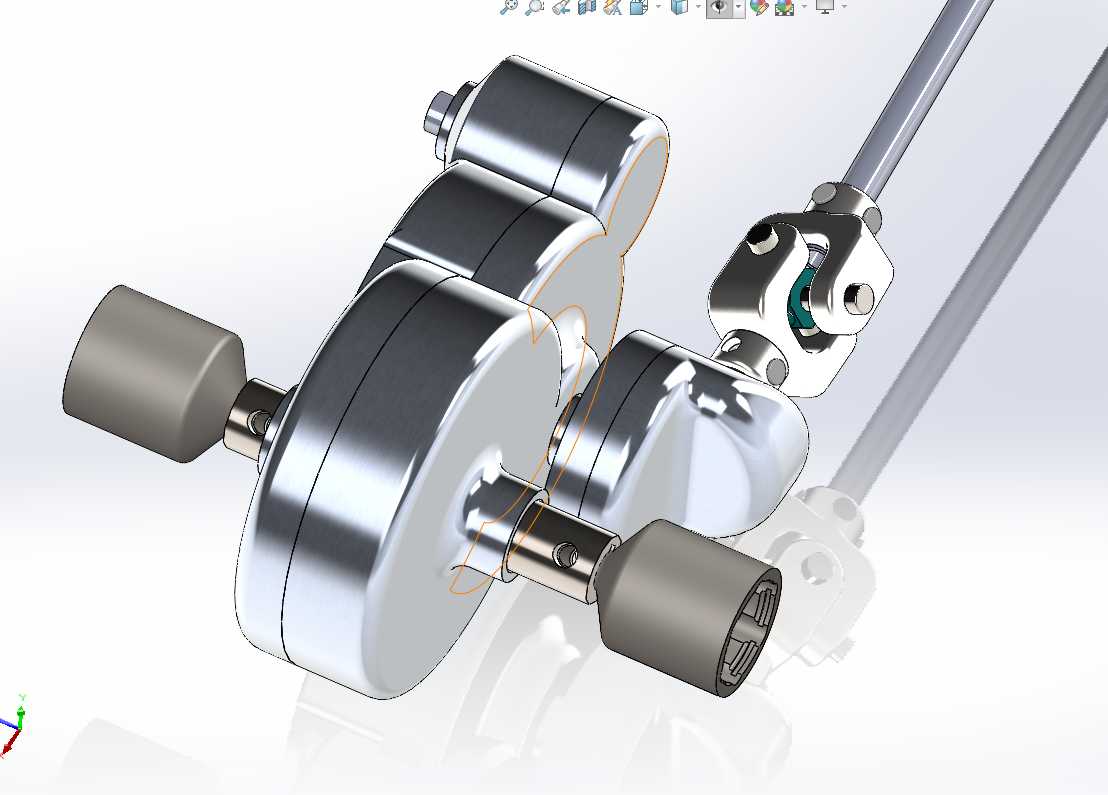

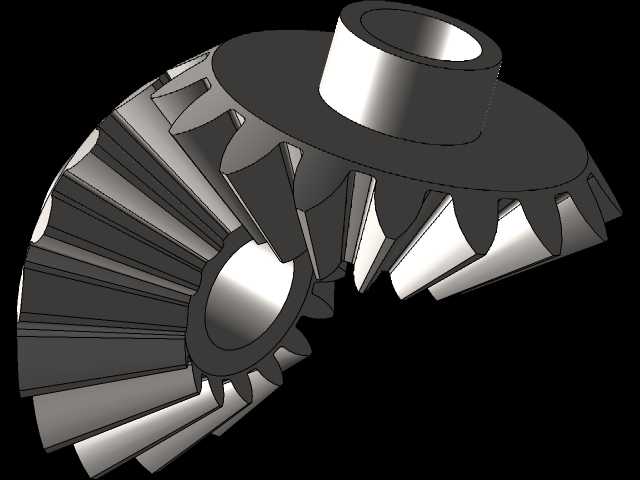

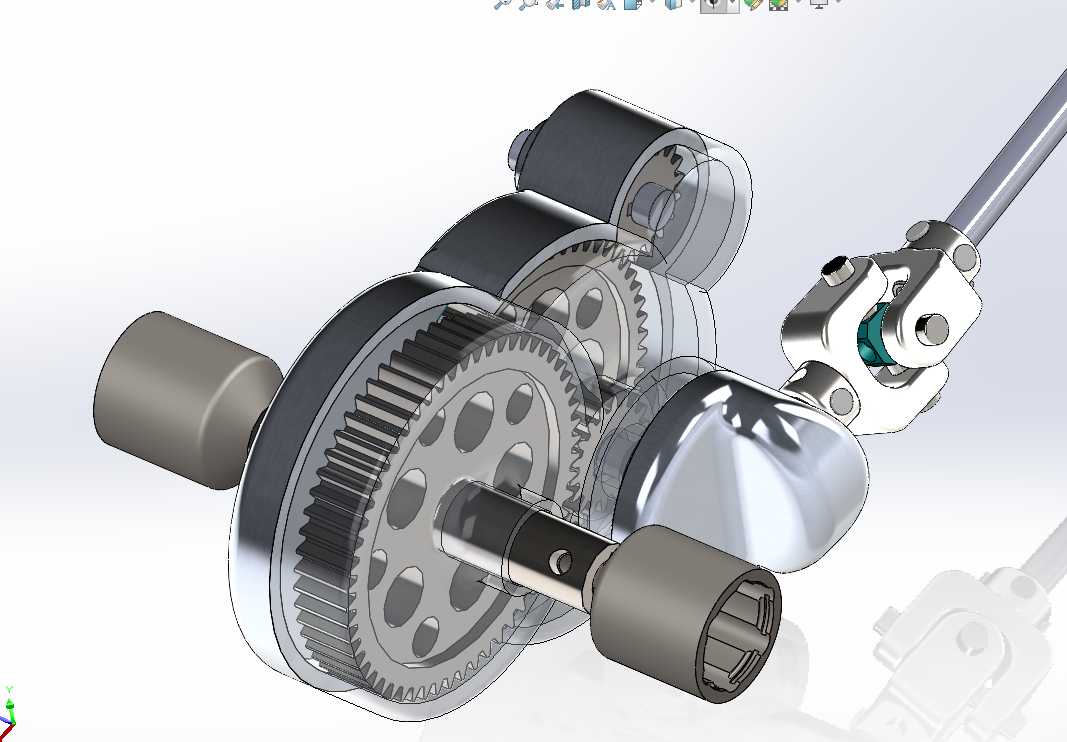

　　这套传动结构主要面向小型全地形作业载具、特种巡检机器人的行走驱动场景，可在非铺装路面、泥泞坡道等复杂工况下实现前后轴动力的恒定分配，避免单轮打滑时整车失去牵引力。整套传动的核心布局采用前后对称式分动结构，前端齿轮组集成主减速与差速功能，通过长传动轴将动力传递至后轴锥齿轮换向单元，两端输出轴可直接连接行走轮组，无需额外加装换向部件。设计阶段优先考虑传动链路的刚性传递，所有啮合齿轮的模数统一匹配306不锈钢材质的许用接触应力，正齿轮组采用平行轴排布承担主减速增扭作用，锥齿轮组以90度正交布局完成动力换向，啮合间隙控制在0.1-0.15mm区间，既保证高速运转时无卡滞异响，也能抵消加工装配带来的微小公差。安装边界方面，

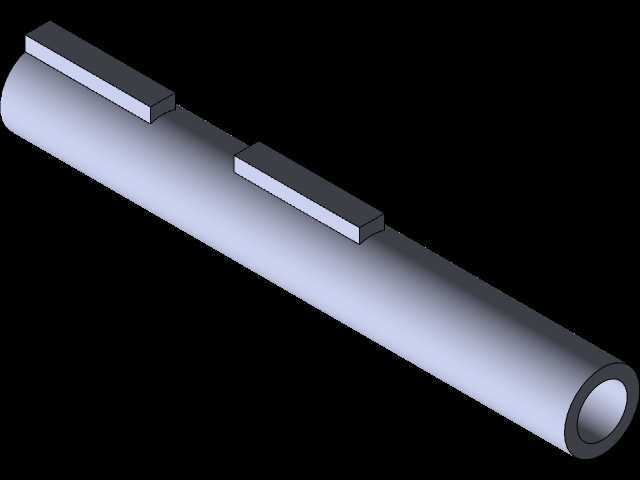

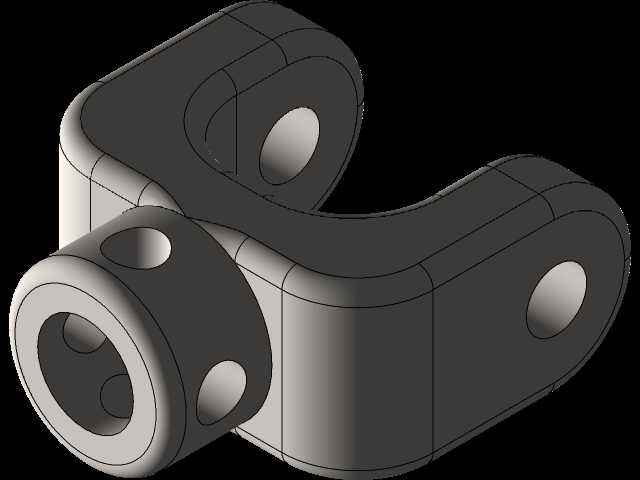

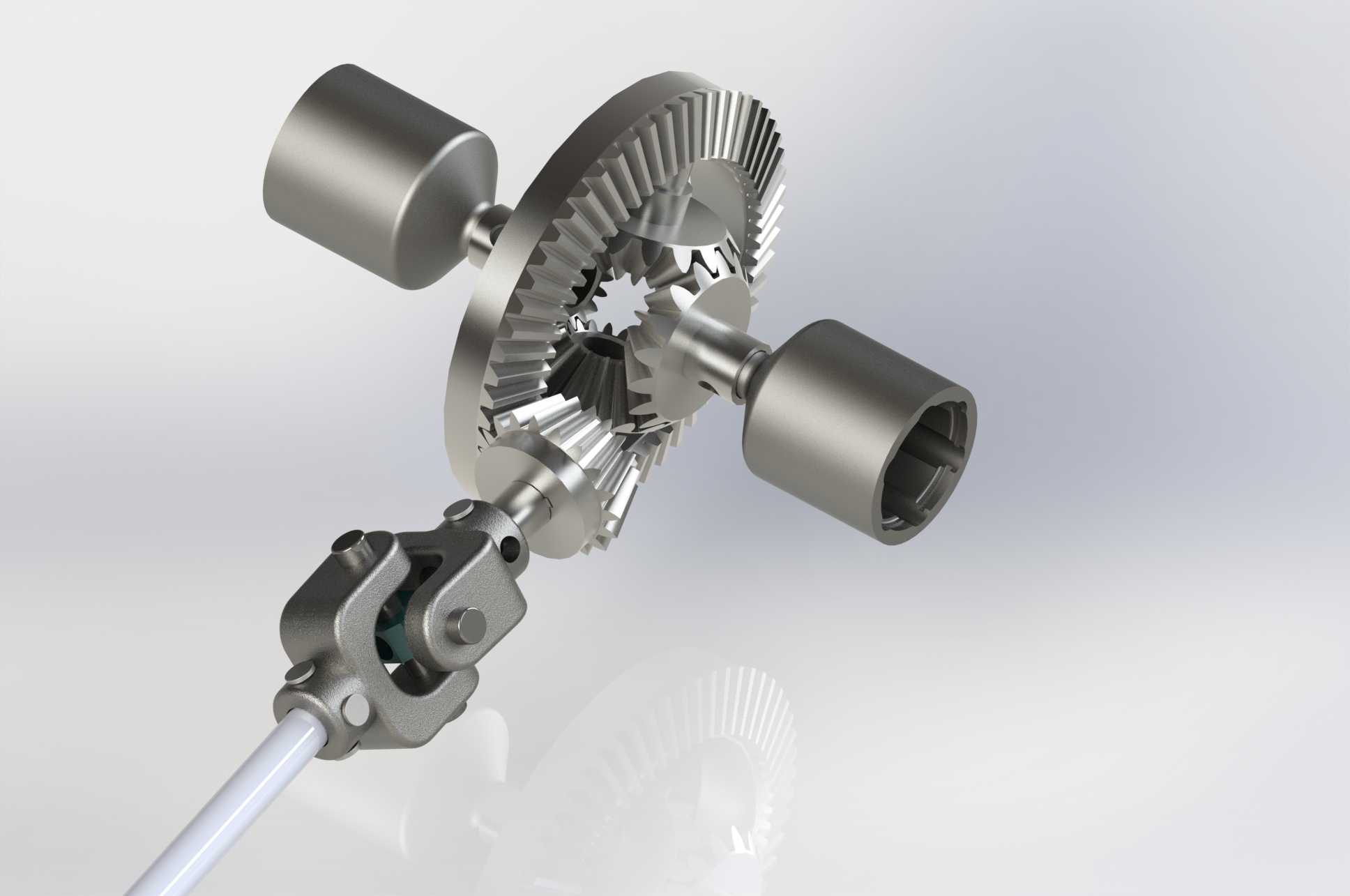

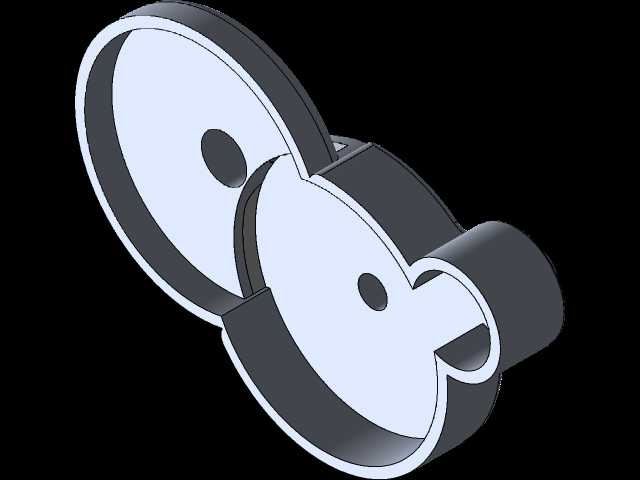

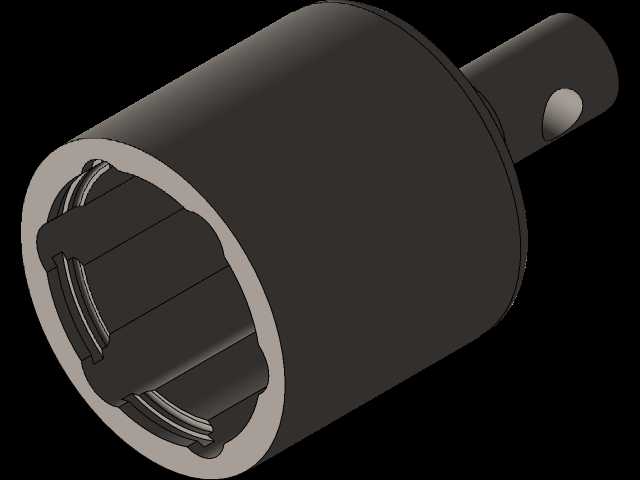

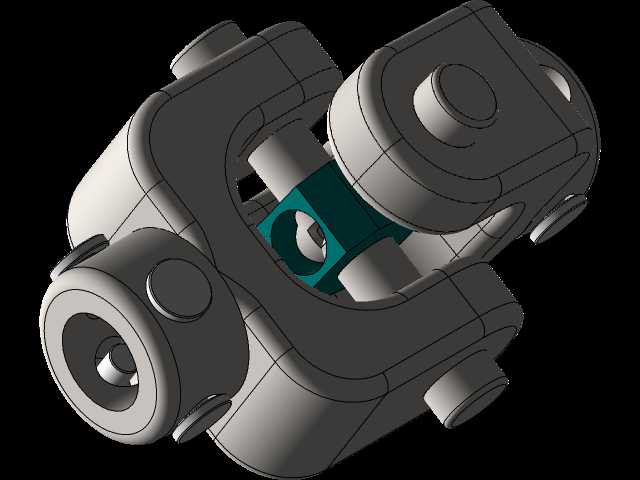

　　整套传动系统的轴向总长度适配轴距600-800mm的小型载具平台，两端输出轴的轴径统一为12mm，采用D型截面设计可直接与轮毂法兰配合，无需额外加工键槽即可传递额定扭矩；前端齿轮组的径向最大尺寸为120mm，后轴换向单元的径向尺寸控制在80mm以内，可适配底盘离地间隙不小于100mm的安装空间，齿轮箱壳体预留的安装孔位采用对称排布，兼容不同宽度的车架主梁固定需求。实际工况下，这套传动可承受持续15N·m的输入扭矩，传动效率稳定在94%以上，长传动轴采用空心结构设计，在保证扭转刚性的前提下降低了整体自重，两端通过十字万向节与前后差速单元连接，可补偿车架行驶过程中产生的微小形变位移，避免硬连接带来的轴系应力集中。齿轮啮合面均做了齿顶修缘处理，可降低变载荷工况下的冲击载荷，所有转动副的润滑通道采用内置式设计，装配完成后一次性加注润滑脂即可满足长期运转需求，无需频繁维护。
