3KW220V卧式三相异步电动机结构模型

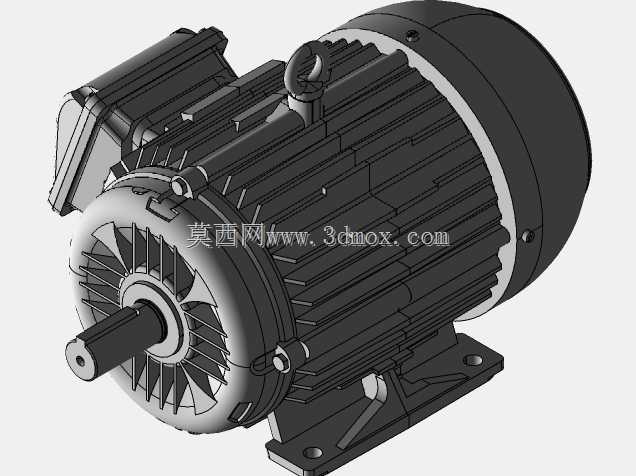

　　这款3KW功率等级的低压电动机三维结构，还原了工业场景中常用的卧式安装异步电机的完整细节，可直接用于机床辅机、小型输送设备、通用加工机械的整机装配虚拟验证环节。在实际工业应用里，这类220V等级的3KW电机常作为小型机床进给单元、轻型皮带输送机、台式加工设备的动力源，也可配套小型风机、水泵类负载使用，覆盖五金加工、仓储物流、小型农用设备等多个场景的动力输出需求。从结构设计来看，模型完整复现了电机的散热筋壳体、端盖、输出轴、接线盒、吊环、安装底脚等全部实体结构，壳体外的轴向散热筋按照实际散热需求排布，既保证壳体刚性，又能在电机运行时通过空气流动带走绕组产生的热量，避免温升过高影响绝缘寿命。接线盒设置在机壳侧上方，

　　预留了足够的线缆弯折空间，符合现场接线的操作空间要求，顶部的吊环结构对应3KW电机的整机重量，满足车间内吊装转运的受力需求，不会出现吊装变形的问题。安装底脚采用标准的卧式安装尺寸设计，底脚的安装孔位间距、孔的公差带、输出轴的轴径、轴伸长度、键槽尺寸都匹配通用工业安装规范，设计时可直接将该模型导入装配体，核对安装边界：底脚到轴中心的高度决定了配套设备的安装基面高度，输出轴的轴伸长度要和联轴器、带轮的配合长度匹配，避免出现轴伸过长顶坏端盖、或是过短导致传动件固定不牢的问题。端盖上的散热风罩结构也做了完整还原，风罩内部的风叶随轴转动时，可引导气流沿散热筋轴向流动，带走壳体热量，设计选型时可通过该模型核对风罩的外轮廓尺寸，

　　避免和周边设备的管线、结构件产生干涉。这类电机的结构设计经过了长期工业验证，壳体采用铸铁材质的刚性设计，可承受传动过程中的径向载荷，底脚的加强筋结构能降低运行时的振动传导，输出轴的轴承位尺寸匹配标准深沟球轴承，可承受额定转速下的径向与少量轴向载荷，满足多数通用工业场景的连续运行需求。在做整机结构设计时，导入该模型可直接完成安装孔位对齐、传动部件配合、周边安全间隙核对的工作，不需要额外测绘电机尺寸，能大幅缩短设备设计阶段的选型验证周期，也可用于新入职结构工程师的电机结构认知教学，直观展示异步电机的外部结构组成与安装配合要点。
