概念型探空火箭高度版结构设计

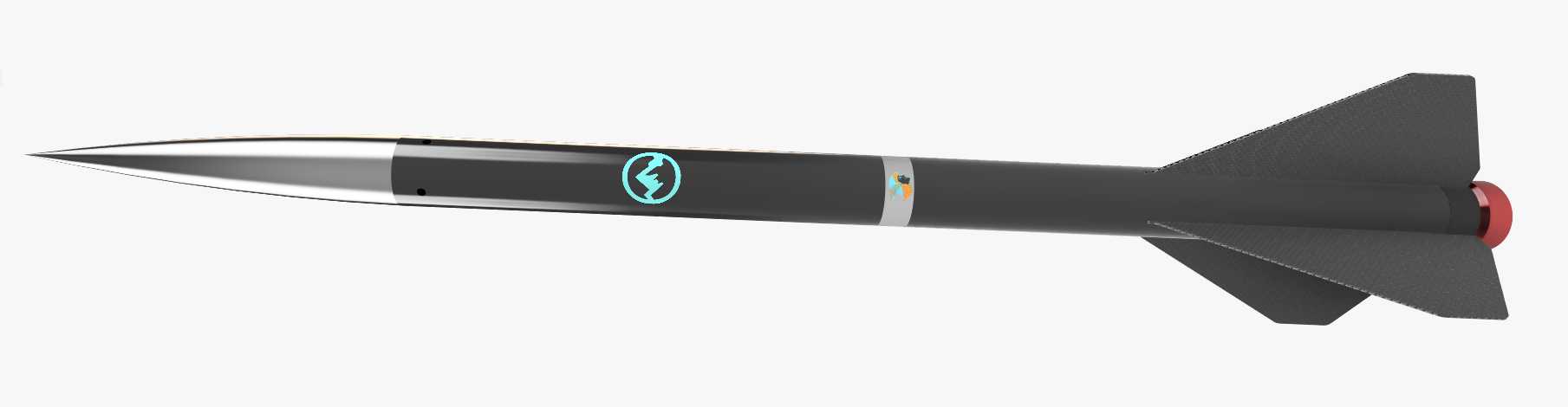

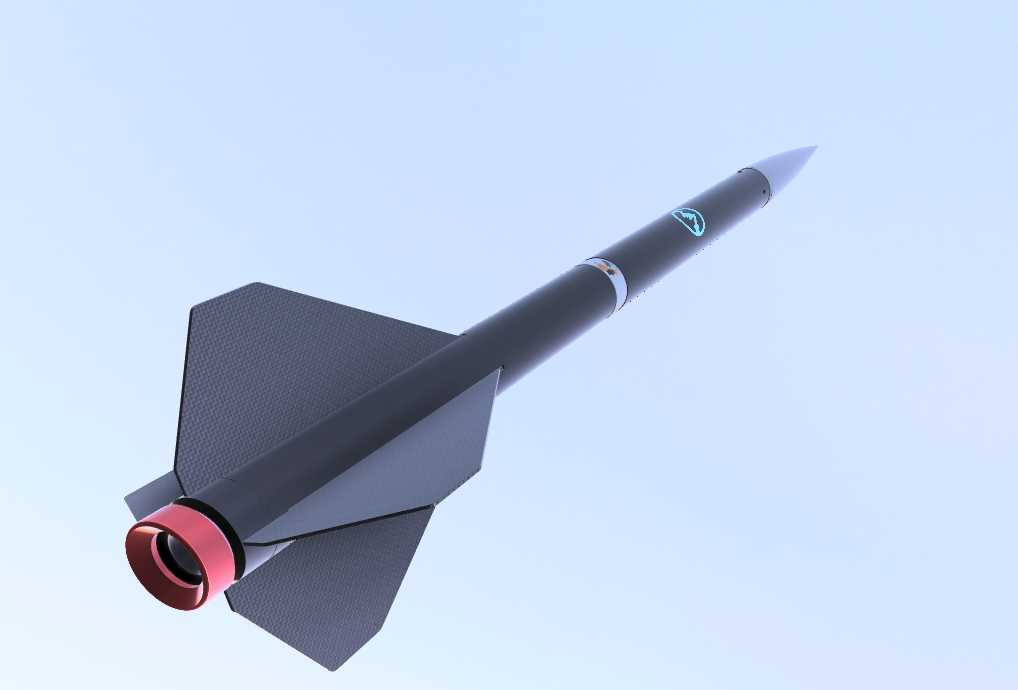

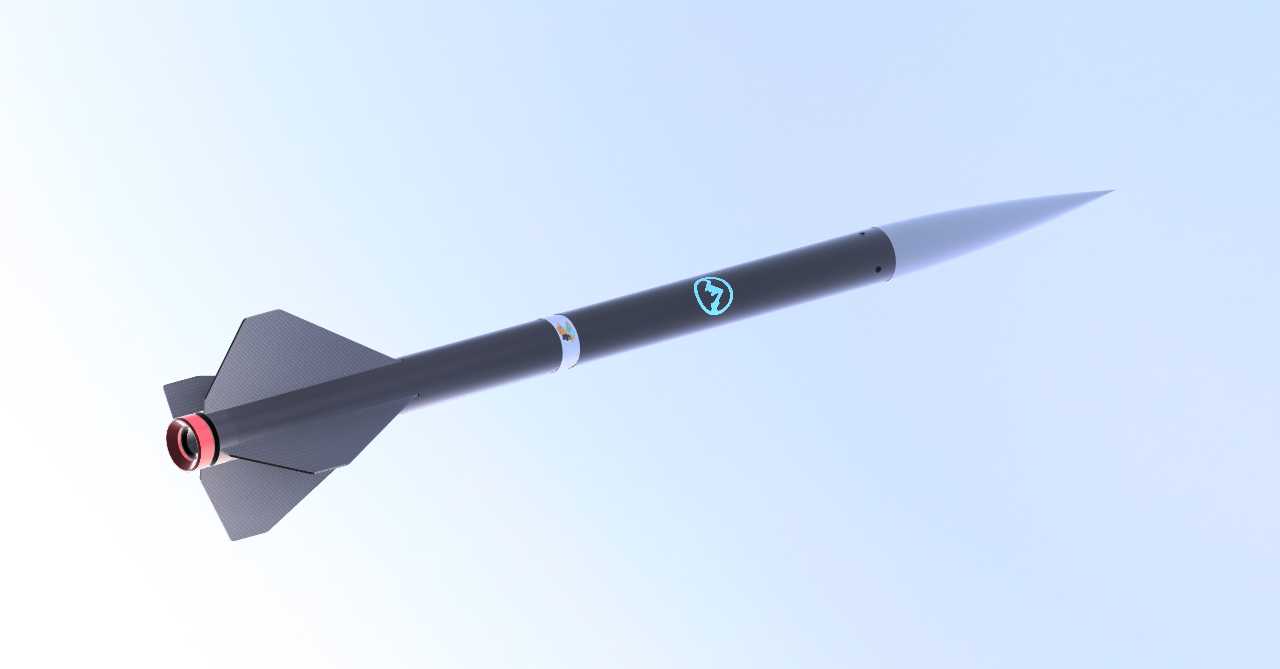

　　这款高度版探空火箭的结构设计，核心面向业余航天试验、低空大气参数采集类场景，可搭载小型温压传感模块完成近地空域的短周期探测任务，也可作为航天科普教学的实体演示载体，适配高校航模社团、民间航天爱好者团体的试验需求。从功能特性来看，箭体采用分段式模块化布局，从头锥到尾喷管依次设置载荷舱、动力舱、稳定尾翼段三个核心舱段，各舱段通过止口定位加径向紧定螺钉的方式连接，既保证舱段对接的同轴度误差控制在0.2mm以内，也能满足试验过程中快速更换载荷、调整动力配置的需求。头锥采用细长旋成体气动外形，长细比设置为4:1，可有效降低跨音速飞行阶段的波阻，锥面与圆柱段箭体的过渡位置做了R3mm的圆角处理，避免气流在台阶位置产生过早分离。

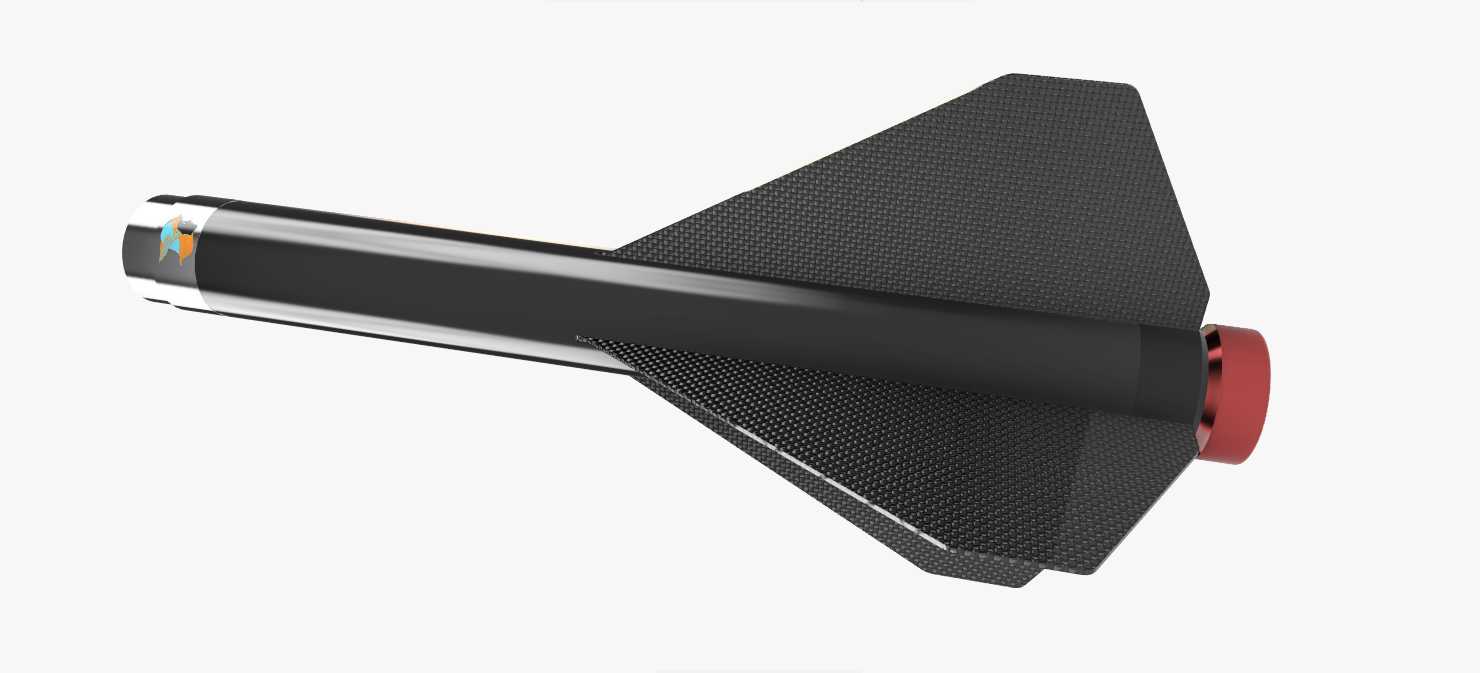

　　箭体主结构选用薄壁管材作为基体，壁厚根据不同舱段的受力情况做差异化设计，动力舱段因为要承受发动机工作时的瞬时冲击与高温传导，壁厚设置为2mm，表面做阳极氧化处理提升耐热与抗腐蚀性能；载荷舱段壁厚控制在1.2mm，在保证结构刚度的前提下尽可能降低无效结构重量，为有效载荷预留更多重量配额。尾翼采用后掠切尖梯形翼布局，四片尾翼沿箭体周向90°均匀分布，翼根处通过嵌入式安装座与箭体侧壁连接，安装座与箭体管壁之间采用胶接加铆接的复合连接方式，可承受飞行过程中最大15g的法向过载，尾翼后缘与喷管出口端面保持15mm的轴向距离，避免发动机喷流直接冲刷翼面导致结构烧蚀。动力段适配商用固体火箭发动机，

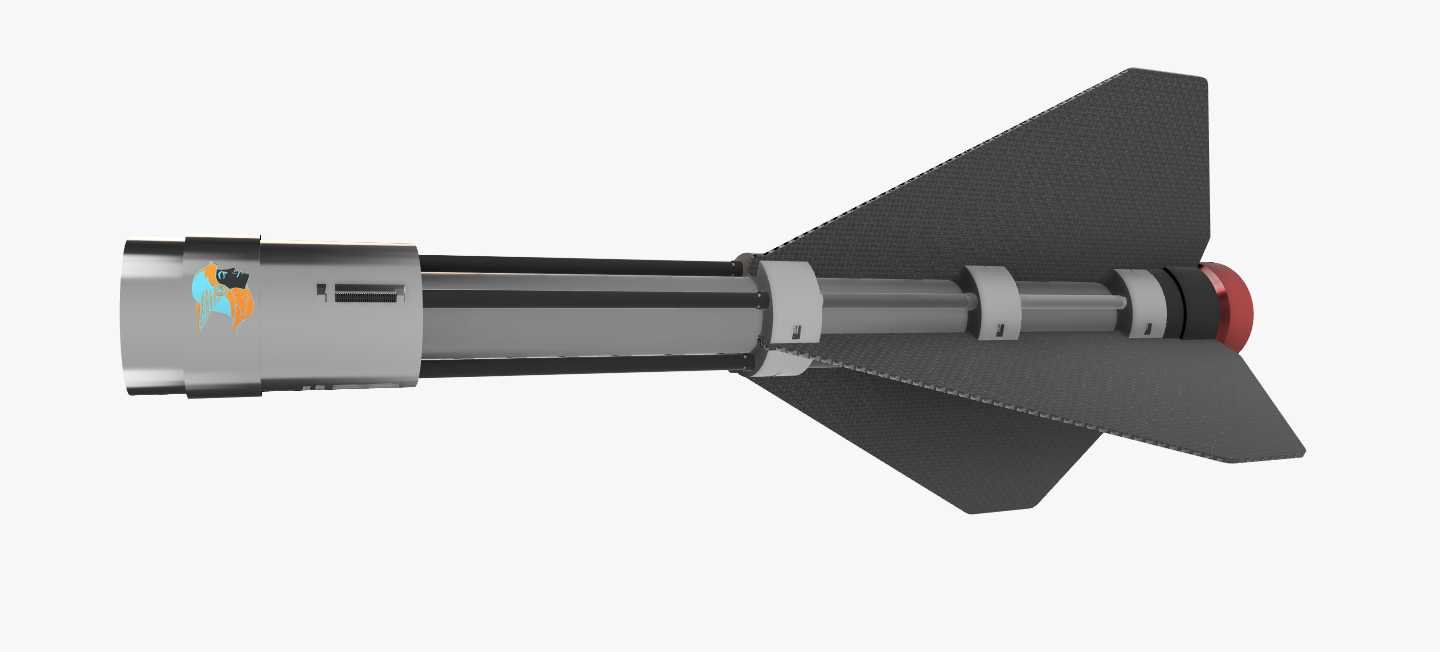

　　安装腔内径按照常用6XL规格发动机的外径做公差配合设计，腔体内壁设置两道环形定位台阶，可限制发动机工作过程中的轴向窜动，喷管出口位置设置挡圈结构，防止发动机点火后因反冲力脱出箭体。设计过程中充分考虑了加工可行性，除头锥部分可采用3D打印工艺制作验证件外，其余金属结构件均可通过常规车削、铣削工艺完成加工，不需要特殊的五轴加工设备，降低了实物制作的门槛。箭体整体质心设计在箭体全长的42%位置，压心位于质心后方1.2倍箭体直径处，保证全箭飞行过程中的静稳定度满足要求，不需要额外加装配重调整。安装边界方面，箭体外径统一为56mm，全长1280mm，发射时可适配内径58mm的标准导轨式发射架，尾翼外缘最大回转直径160mm，发射架导向槽的宽度需要大于20mm以避开尾翼干涉，整体运输时可拆分为三个独立舱段，单段最大长度不超过500mm，可放入常规尺寸的设备收纳箱中转运。
