MICA红外制导29毫米火箭弹仿真结构

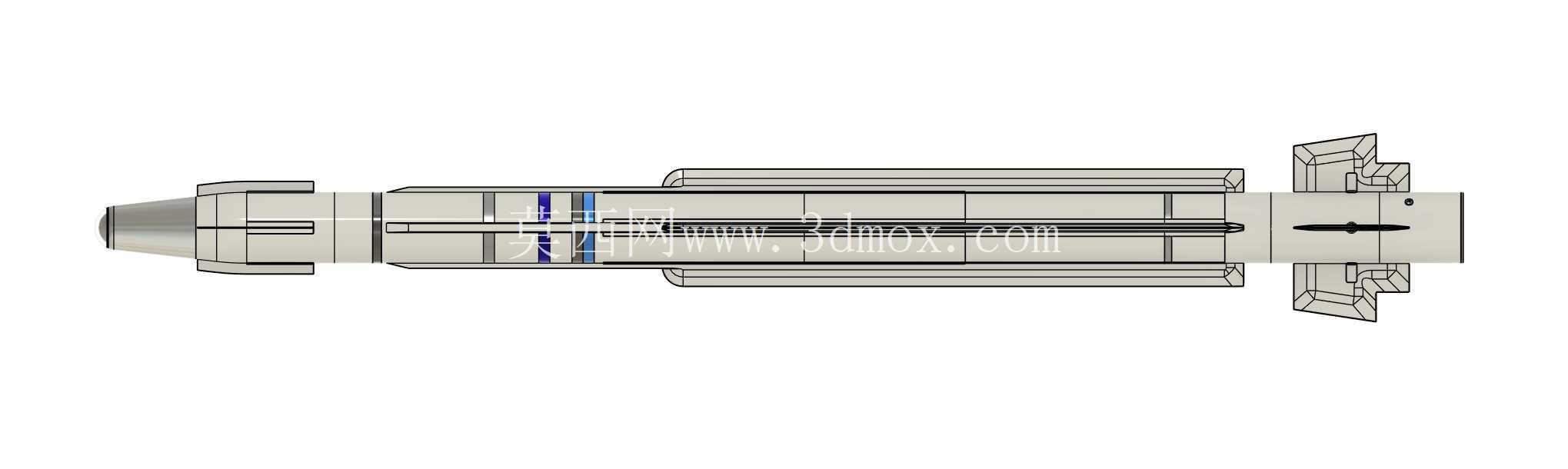

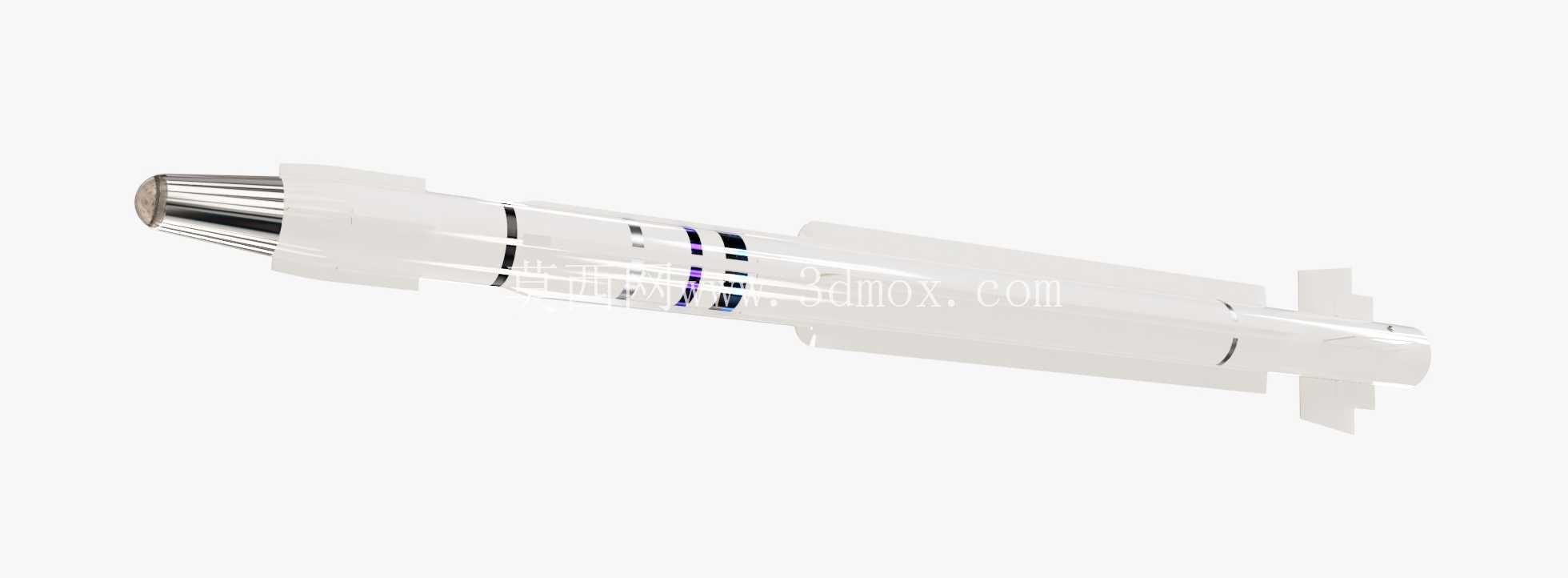

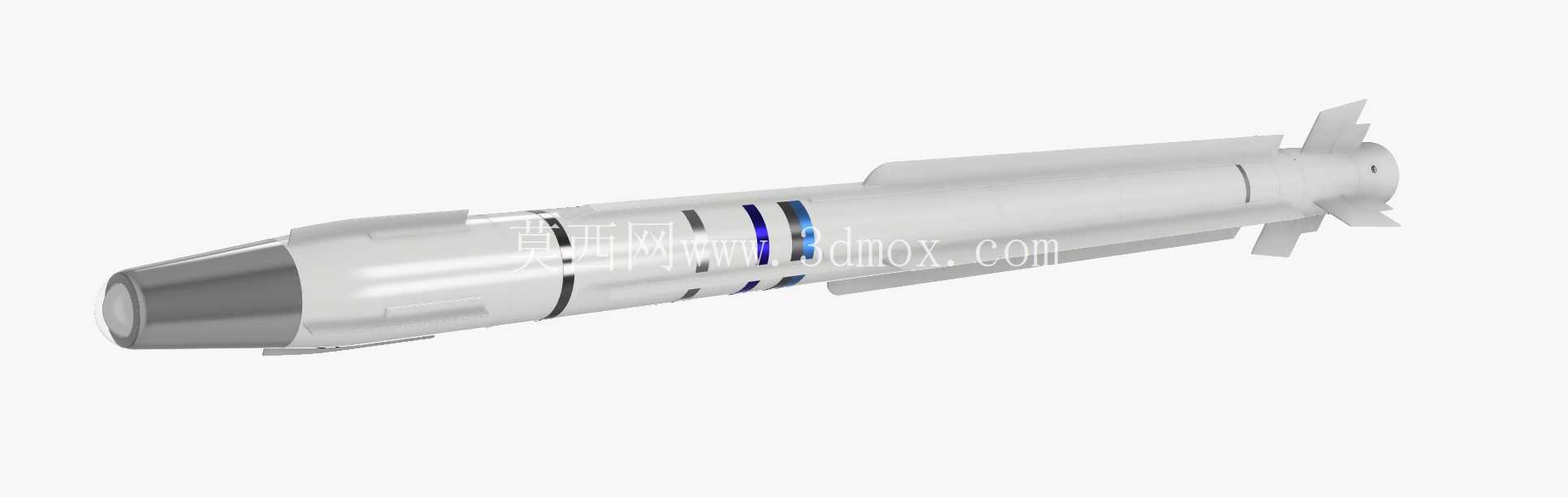

　　该模型还原的是适配29毫米发动机的MICA红外制导火箭仿制品结构，整体采用1:3缩放比例制作，对应实物高度约1米，在国防装备展示、航空航天教学推演、武器结构原理科普场景中可作为直观的结构演示载体使用。从结构设计逻辑来看，头部采用锥形金属质感整流罩设计，该部分在实际应用中需要兼顾红外导引头的透波性能与飞行过程中的空气减阻需求，锥形曲面的曲率经过反复校核，能够在亚音速飞行状态下有效降低头部激波阻力，同时为内部红外导引元件预留足够的安装腔体，避免结构干涉。

　　弹身主体采用圆柱段为主的构型，分段式的壳体设计既满足内部舱段的布局需求，从导引头舱、战斗部舱到发动机舱、尾翼稳定舱的分段界面清晰，各舱段之间的连接定位结构在模型中均做了还原，实际生产中这类连接结构需要承受发射瞬间的强过载与飞行过程中的气动载荷，同轴度公差要求控制在0.02mm以内，避免飞行过程中出现偏航力矩。弹身表面的环形凹槽与标识色块，对应实际装备中的线缆走线槽与舱段定位标记，这类细节在建模过程中需要严格对应实物的装配逻辑，不能仅做外观贴图处理，要保证每个结构特征都有对应的工程意义：环形凹槽同时承担密封圈安装槽的作用，用于保证舱段连接后的气密性，避免高空气压变化或者雨水侵入影响内部电子元件工作。尾部的稳定翼面采用后掠式小展弦比设计，这种翼型在火箭发射出筒后能够快速提供稳定力矩，保证弹体初始飞行阶段的姿态稳定，翼面与弹身的连接采用嵌入式转轴结构，模型中还原了翼面的折叠收纳状态结构，对应实际装备中适配发射筒内径的收纳需求，发射后翼面在弹簧力作用下自动弹开锁定，锁定结构的限位面角度经过计算，能够保证翼面展开后与弹身轴线的夹角偏差不超过0.5度，避免升力不对称导致弹道偏移。

　　从建模的工程细节来看，弹体各段的壁厚做了差异化设计，头部整流罩区域因为需要承受较大的气动加热与粒子侵蚀，壁厚略大于中部弹身，而发动机舱段因为需要承受装药燃烧的内部压力，壁厚根据内压计算结果做了加强，模型中通过不同的曲面分层体现了这种壁厚差异，能够为后续的有限元分析、3D打印验证提供准确的几何基础。在实际应用场景中，这类等比例缩放的模型既可以用于国防教育展馆的实物展陈，让参观者直观了解红外制导火箭的基本结构组成，也可以作为军工类院校制导武器相关课程的教学道具，辅助讲解导引头布局、弹体气动设计、稳定系统工作原理等知识点，同时还能作为影视道具、军事仿真场景的素材使用，相比平面示意图具备更强的空间立体感。

　　建模过程中优先保证了整体气动外形的准确性，所有曲面均采用G2连续过渡，避免出现曲面折角导致的气动特性偏差，各舱段的拆分界面完全按照实际装备的维护拆分逻辑设置，能够支持后续的拆解动画制作、虚拟维修仿真等二次开发需求。尾段的发动机喷口部分做了收敛段的结构还原，喷口内壁的曲面角度按照29毫米发动机的推力参数做了匹配，保证缩放后的模型喷口构型与实物的推力特性对应，不会出现外形比例失调的问题。弹体表面的细节特征没有做过度简化，比如导引头舱侧面的光学窗口定位凸台、舱段连接的定位销孔、尾翼根部的转轴限位槽等结构都做了等比例还原，这些细节虽然尺寸不大，但都是实际装配、使用过程中必不可少的结构特征，在建模时保留这些特征能够让模型的工程参考价值大幅提升，避免做成仅具备外观轮廓的示意模型。
