高尔夫装备联动衬套透明结构件

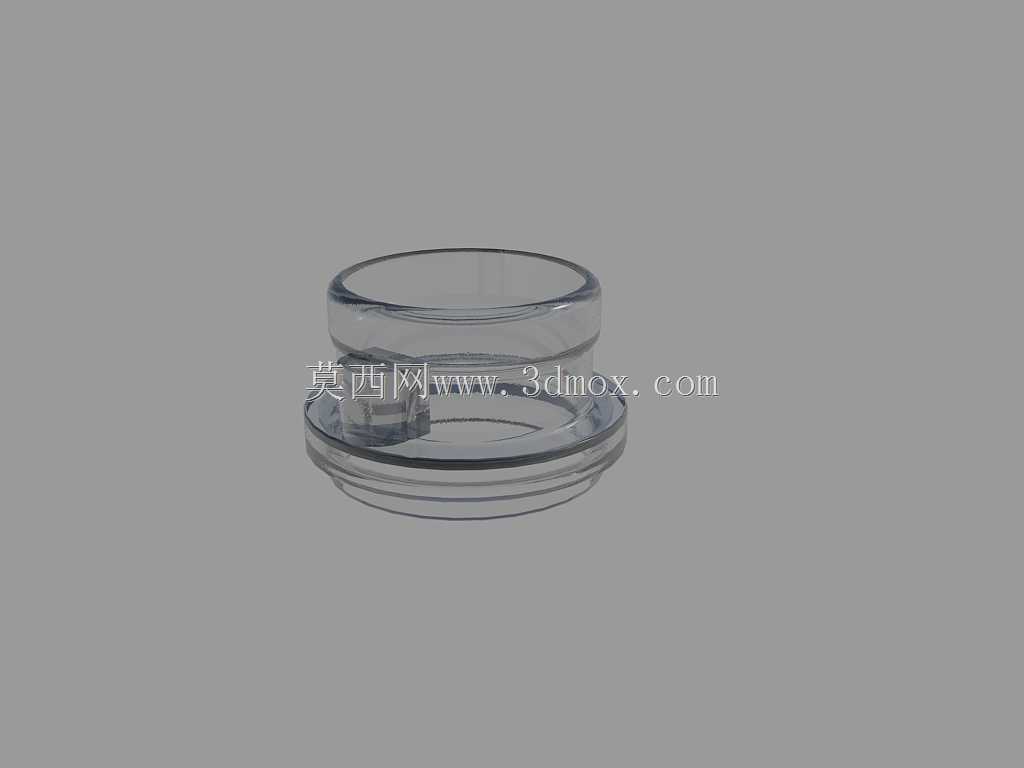

　　在高尔夫运动装备的配套辅件开发场景里，这类联动衬套属于球包收纳联动机构里的柔性衔接零件，日常使用中会随球杆取放动作产生小幅周向转动与轴向微量窜动，既要承担相邻硬质塑料壳体之间的定位衔接，又要抵消装配公差带来的别劲卡顿，避免球包联动开合机构在长期户外使用后出现卡滞、异响或者配合面磨损掉屑的问题。从实际测绘逆向的思路来看，这个零件整体采用回转类阶梯轮廓，上端是大直径的敞口环形限位台，中段向内收出一圈环形凹槽，用来卡入联动摆臂的卡扣位，下端延伸出带多道环形加强筋的插接段，整体壁厚控制在均匀的1.8至2.2毫米区间，完全适配透明注塑成型的工艺要求，不会出现局部壁厚过大导致的缩水印，也不会因为壁厚过薄在装配掰动时发生脆裂。

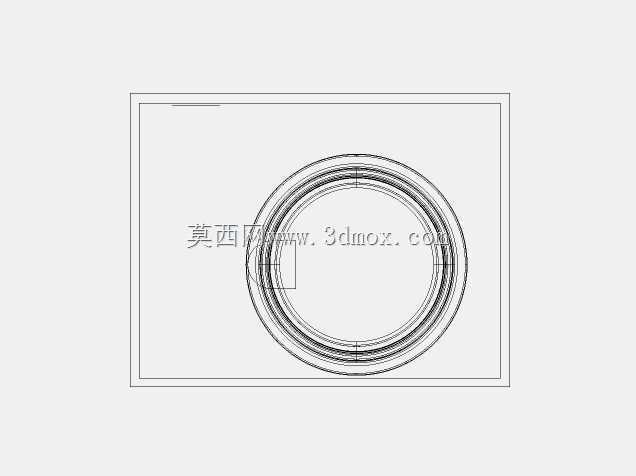

　　做三维结构建模的时候，首先要锁定的是上下两端的同轴度公差，整个零件所有回转面的基准轴线必须统一，装配后插入对应基座孔位时，单边间隙控制在0.1毫米左右，既可以保证手动按压就能顺利装到位，又不会在联动摆动过程中出现径向晃量。上端的敞口端面做了微小的圆角过渡，没有尖锐的棱边，既避免注塑时填充末端出现缺胶，也防止用户取用装备时被锐边划手。中段的环槽宽度要和联动摆臂的卡爪厚度匹配，槽底预留0.05毫米的轴向间隙，让摆臂带动衬套转动时不会出现轴向硬摩擦，环槽的两侧侧壁做了1度左右的拔模斜度，方便注塑件从模具型腔里顺利顶出，不需要强行脱模拉伤内壁。下端的多道环形凸筋一方面是作为装配时的导向结构，插入基座孔时可以顺着筋条滑入对位，

　　另一方面这些凸筋也能小幅提升衬套整体的径向抗挤压强度，当球包放在车尾箱受到侧向挤压时，衬套不会直接被压变形卡死联动轴。零件选用透明材质的核心考量，一是在装备组装调试阶段，工人可以直接透过衬套观察内部联动轴的对位情况，不需要反复拆开外盖确认卡合位置，大幅提升装配工位的检验效率；二是透明件在高尔夫户外场景下不会像深色染色塑料那样长期暴晒后出现明显的褪色发白，长期使用外观一致性更好。从安装边界来看，这个衬套的上端法兰面落座在球包外壳的安装孔台阶上，法兰外径比安装孔大3.5毫米，形成可靠的轴向限位，承受联动机构传递的轴向拉力时不会从孔位中脱出；下端插接段完全沉入基座内部，外露的只有上端法兰和中段环槽部分，

　　周边预留的运动空间半径只需要比衬套最大外径大2毫米即可，不会和相邻的球杆收纳槽产生运动干涉。在结构校核阶段，重点要验证衬套在承受15牛米的周向扭转力矩时，环槽位置不会出现应力集中断裂，通过在环槽根部添加R0.8的过渡圆角，把峰值应力分散到相邻壁面，循环摆动上万次后也不会出现疲劳裂纹。同时整个回转体的分型面设置在最大外径的法兰端面处，模具结构采用两半模对开，内壁的浅凹槽可以通过内侧滑块直接成型，不需要复杂的抽芯机构，量产时模具成本可控，成型周期短，成品的同轴度精度也容易保证。这类衬套虽然是小型配套零件，但直接决定了高尔夫装备联动开合机构的操作手感，配合间隙过紧会导致扳动时阻力过大，间隙过松又会出现旷量异响，建模过程中每一段台阶的直径、每一道圆角的取值都要结合实际装配反馈反复调整，才能兼顾装配便利性、运动顺滑度和长期使用的耐久度。
