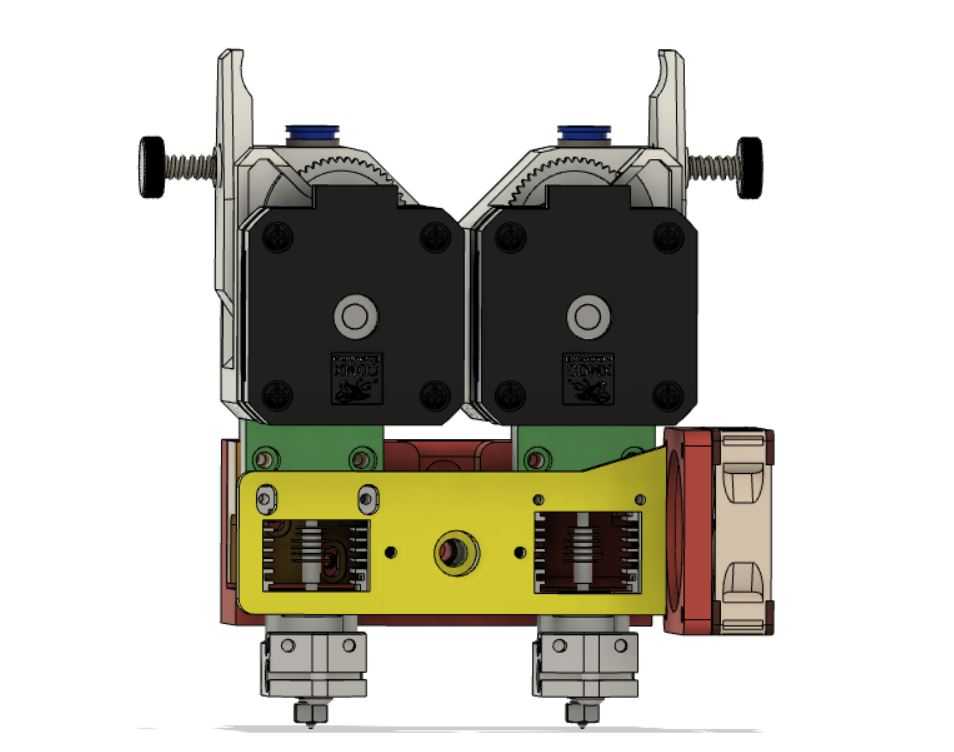

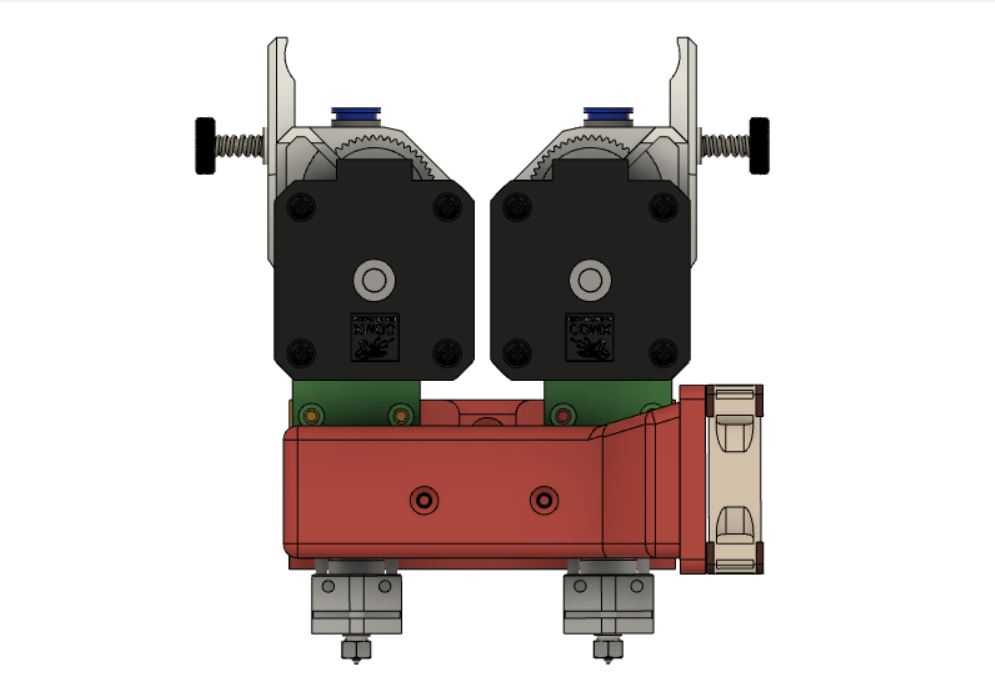

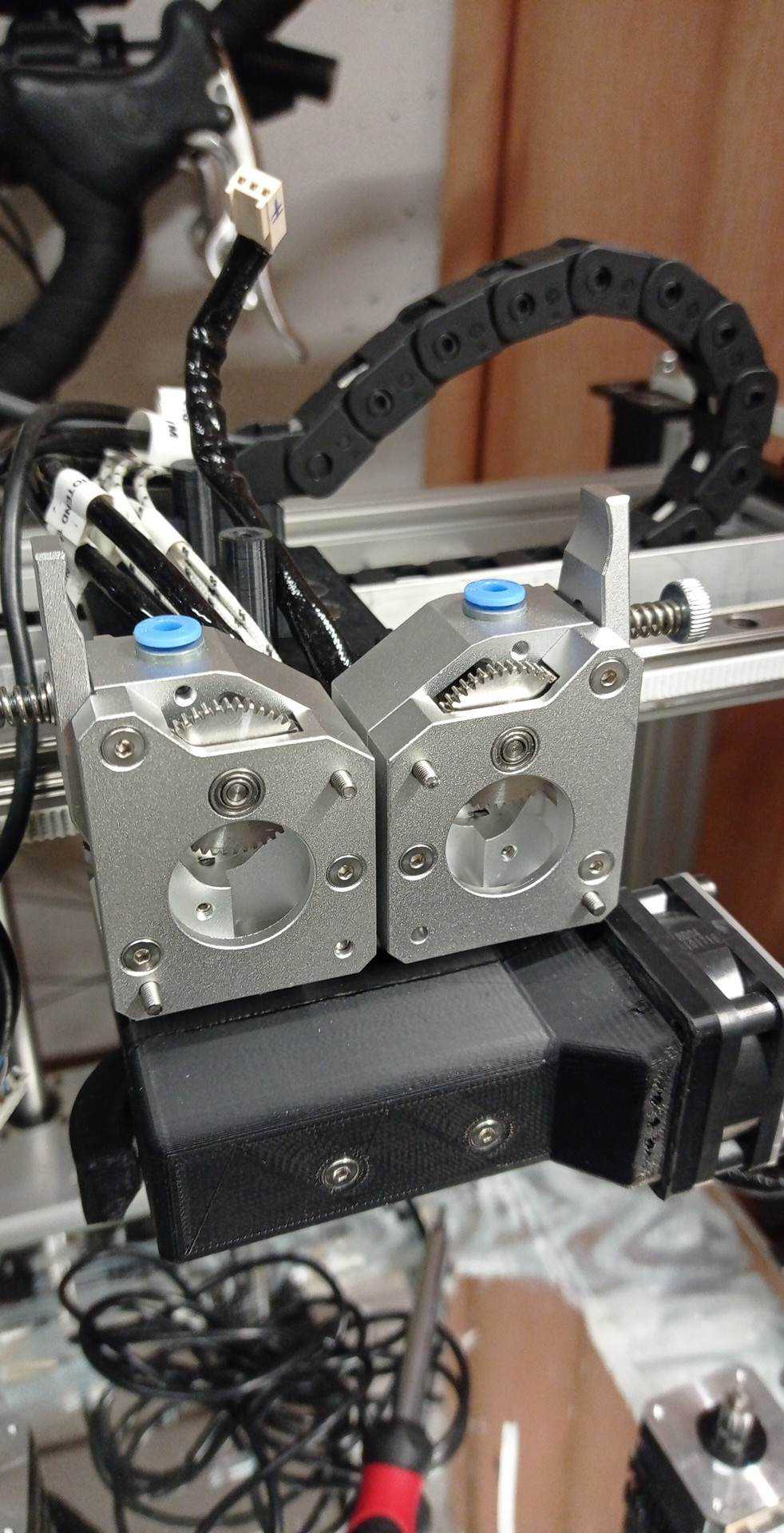

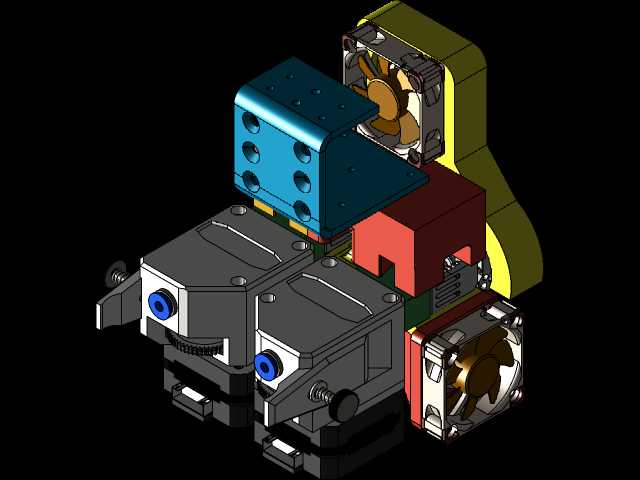

BMG双热端3D打印挤出喷头结构

　　该结构面向FDM熔融沉积成型3D打印场景设计，核心解决单喷头打印换色效率低、多材料兼容能力弱的痛点，适配桌面级及小型工业级3D打印设备的挤出端改装与整机配套需求。从实际应用场景来看，这类双热端结构可同时装载两种不同属性的打印耗材，比如PLA搭配水溶性支撑材料，或是不同颜色的同类型耗材，打印过程中无需手动更换耗材，非工作热端可自动抬升避让，避免剐蹭已打印成型面，大幅降低多色打印、带复杂内腔结构打印的后处理工作量。

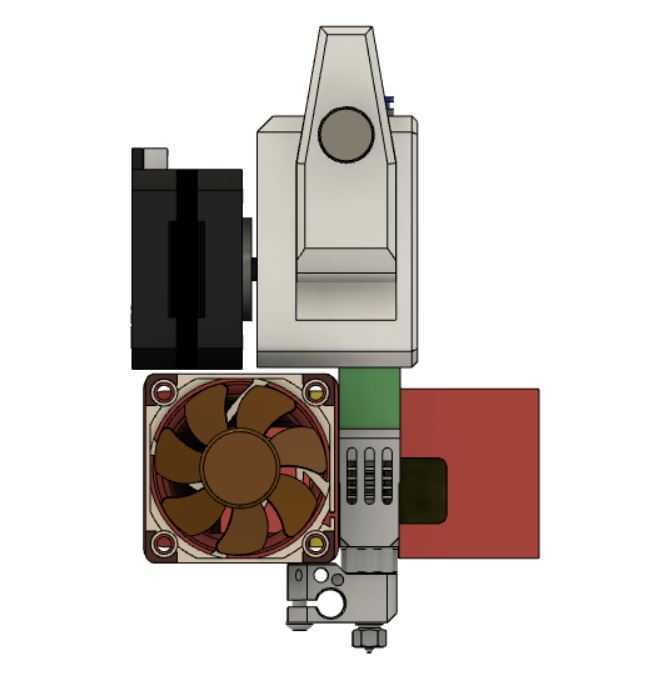

　　功能设计上，结构集成了BMG挤出机构的双齿轮送料特性，送料齿轮采用错位咬合设计，对耗材的咬合力均匀，可有效减少耗材打滑、送料步进失准的问题，适配1.75mm直径的常规打印耗材，送料精度可控制在0.01mm级，能稳定支撑0.05mm层高的高精度打印需求。散热模块采用轴流风扇直吹散热鳍片的结构，热端冷端与热端之间设置隔热断料区，可避免耗材在喉管位置提前软化膨胀造成堵头，风扇选型适配常规12V/24V设备供电回路，安装位预留标准螺丝孔位，可直接替换多数桌面级打印机的单挤出喷头组件。

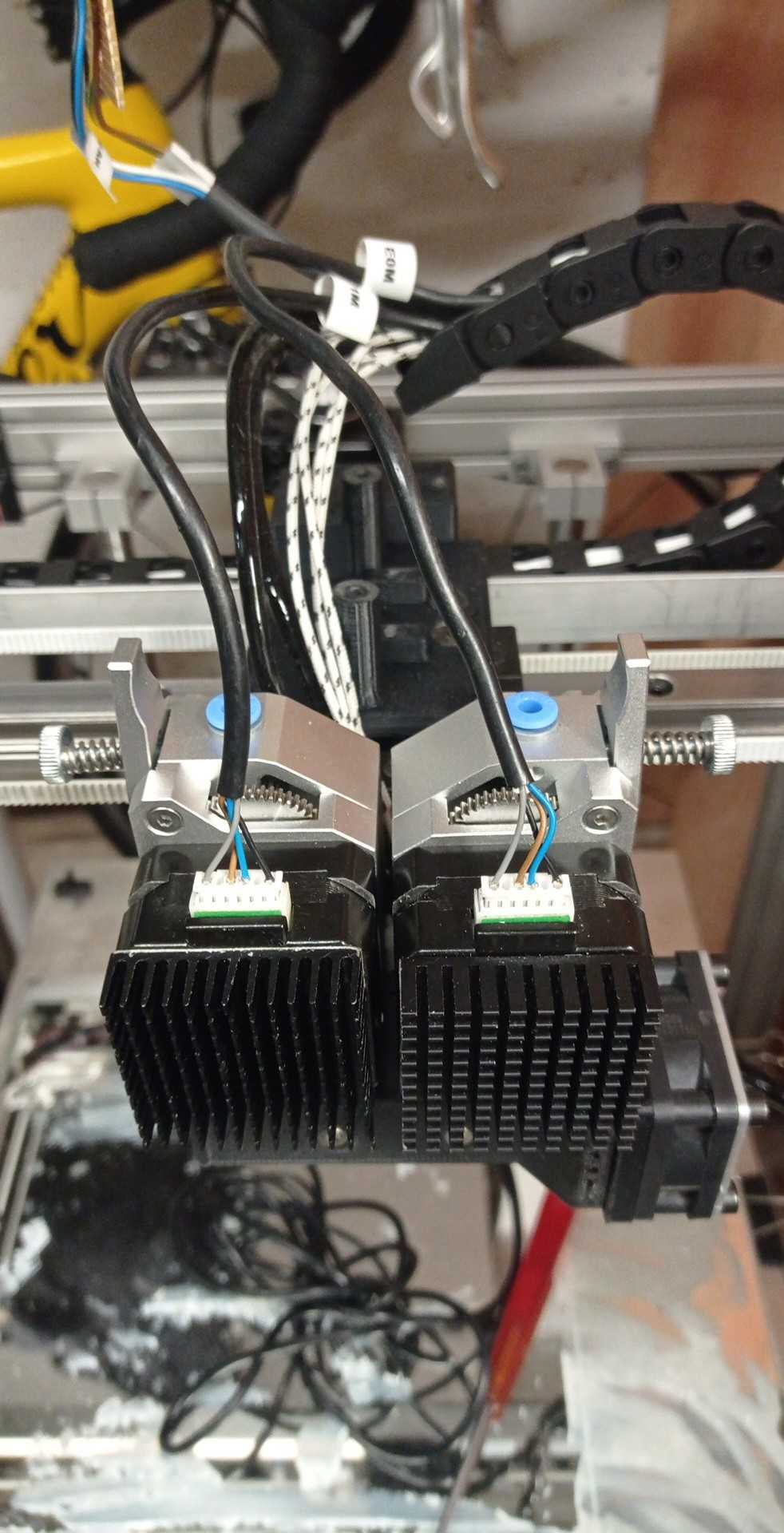

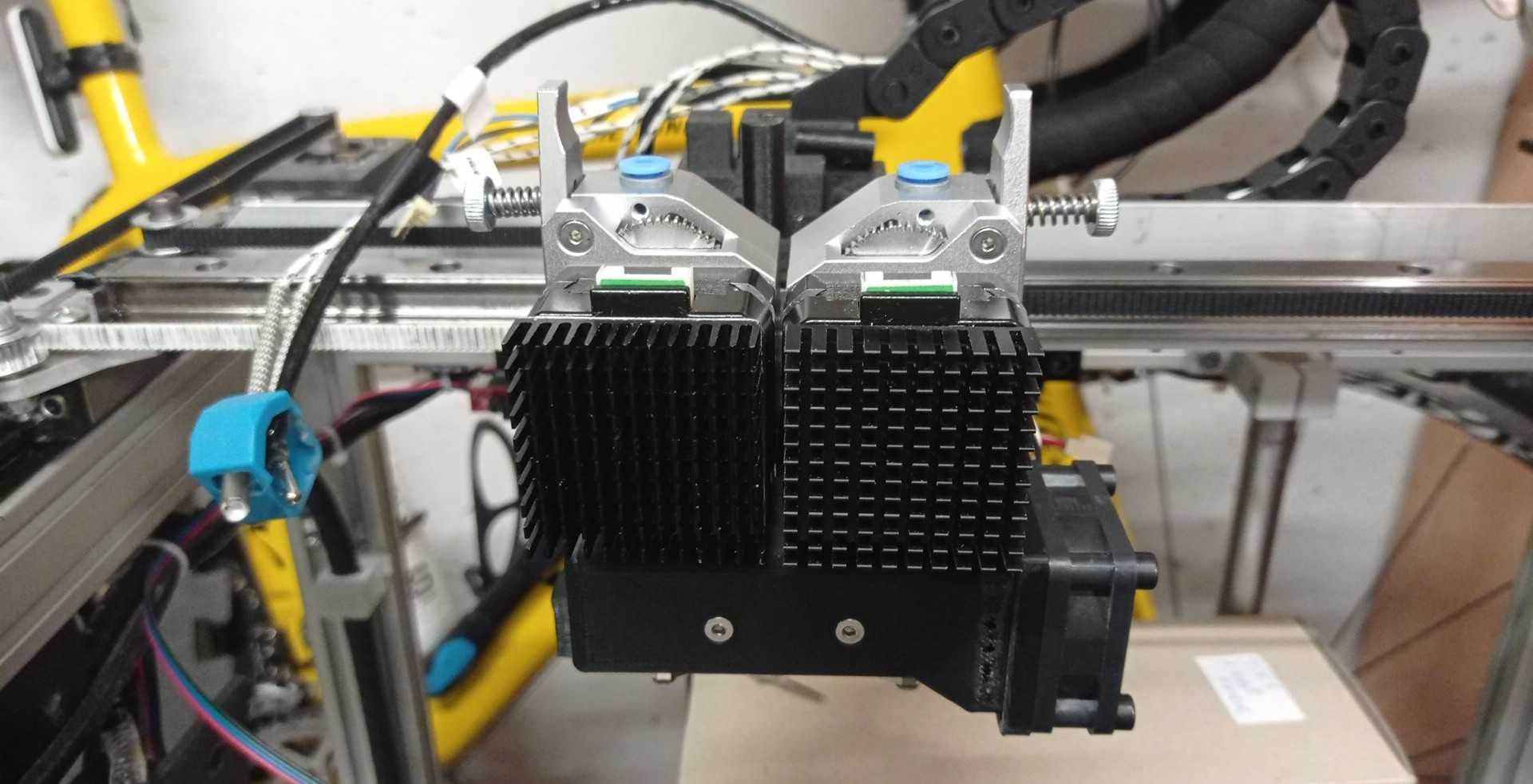

　　设计过程中优先考虑了安装边界的兼容性，整体结构的安装法兰采用通用2020/2040铝型材适配的孔距设计，横向安装尺寸控制在85mm以内，纵向突出安装面的高度不超过120mm，不会与打印机的X轴运动导轨、限位开关产生运动干涉。热端喷嘴的同轴度经过结构限位保证，两个喷嘴的水平高度差可通过侧边的调节螺丝微调，调平后两个喷嘴的高度差可控制在0.02mm以内，避免打印过程中出现高低喷嘴刮蹭模型的问题。走线位置预留了专门的线槽空间，加热棒、热敏电阻、风扇的线路可沿结构侧边的卡扣固定，不会在X轴往复运动过程中出现线路拖拽、缠绕的问题。结构的运动部件均做了减重处理，整体运动端重量控制在280g以内，可降低X轴运动的惯性负载，提升高速打印时的定位精度，减少打印件表面的振纹问题。
