最终项目-碎纸机

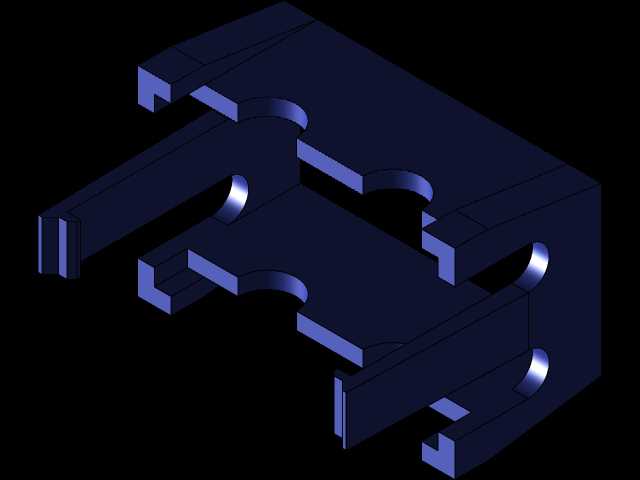

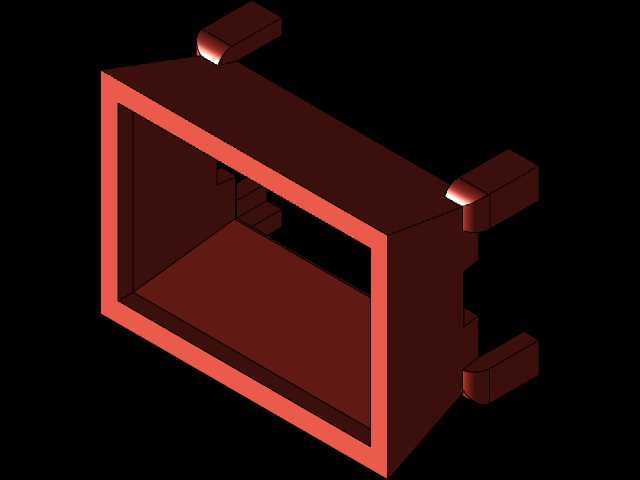

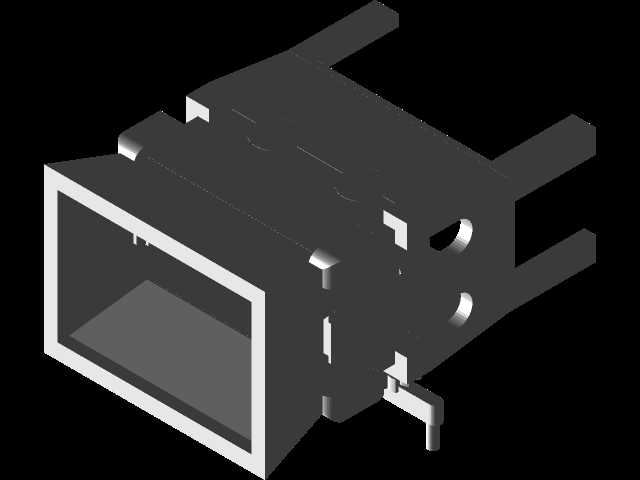

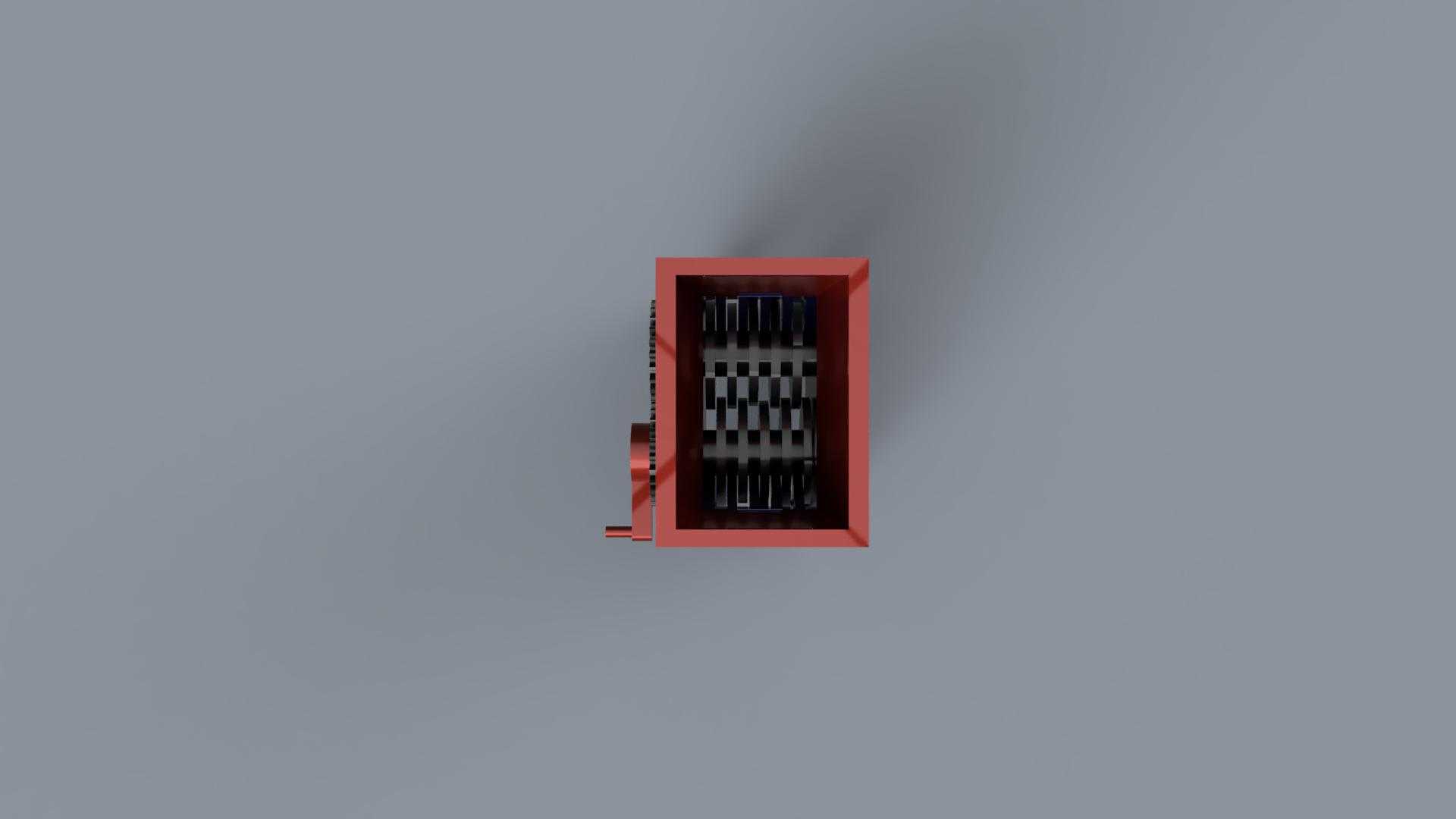

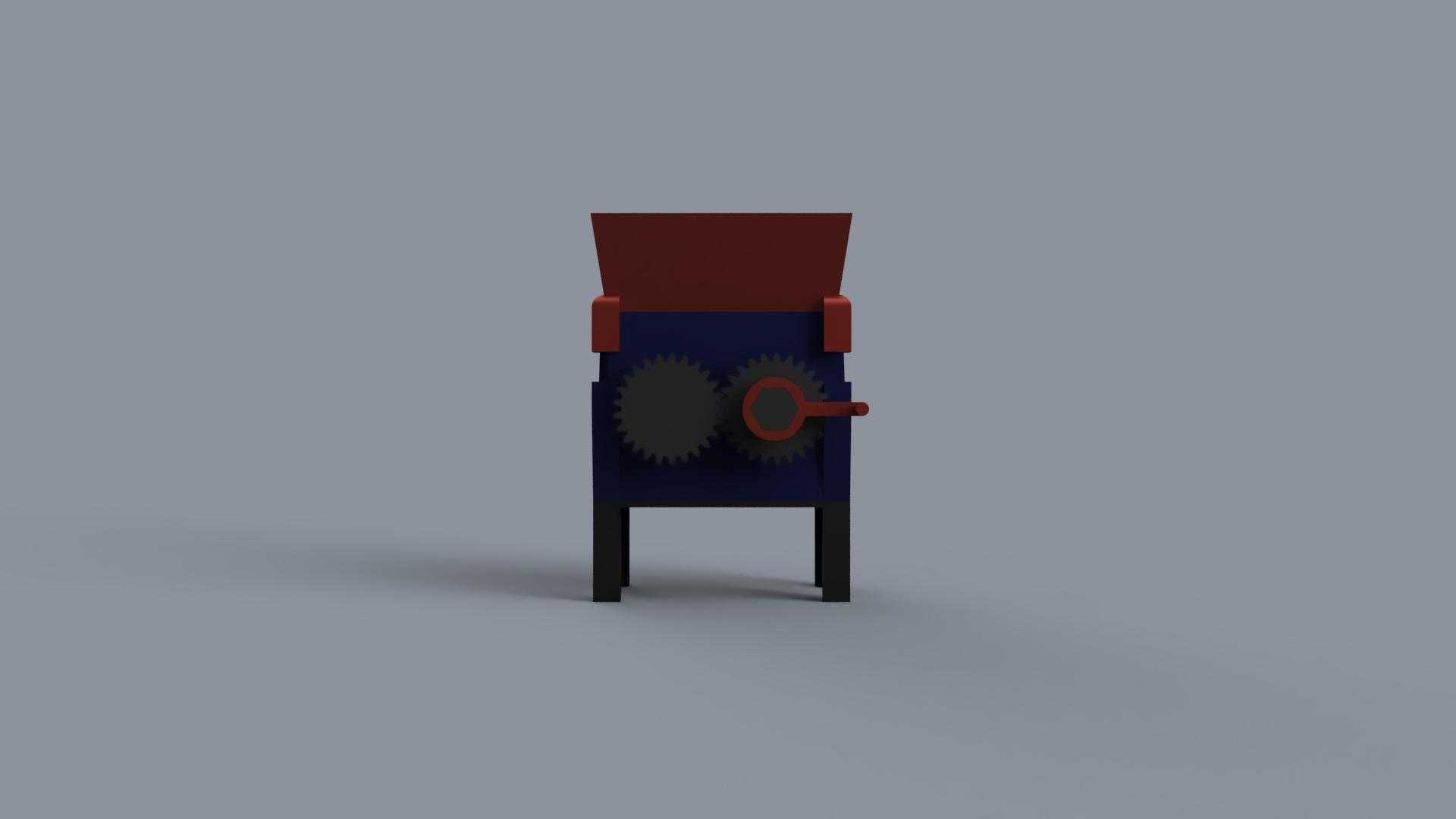

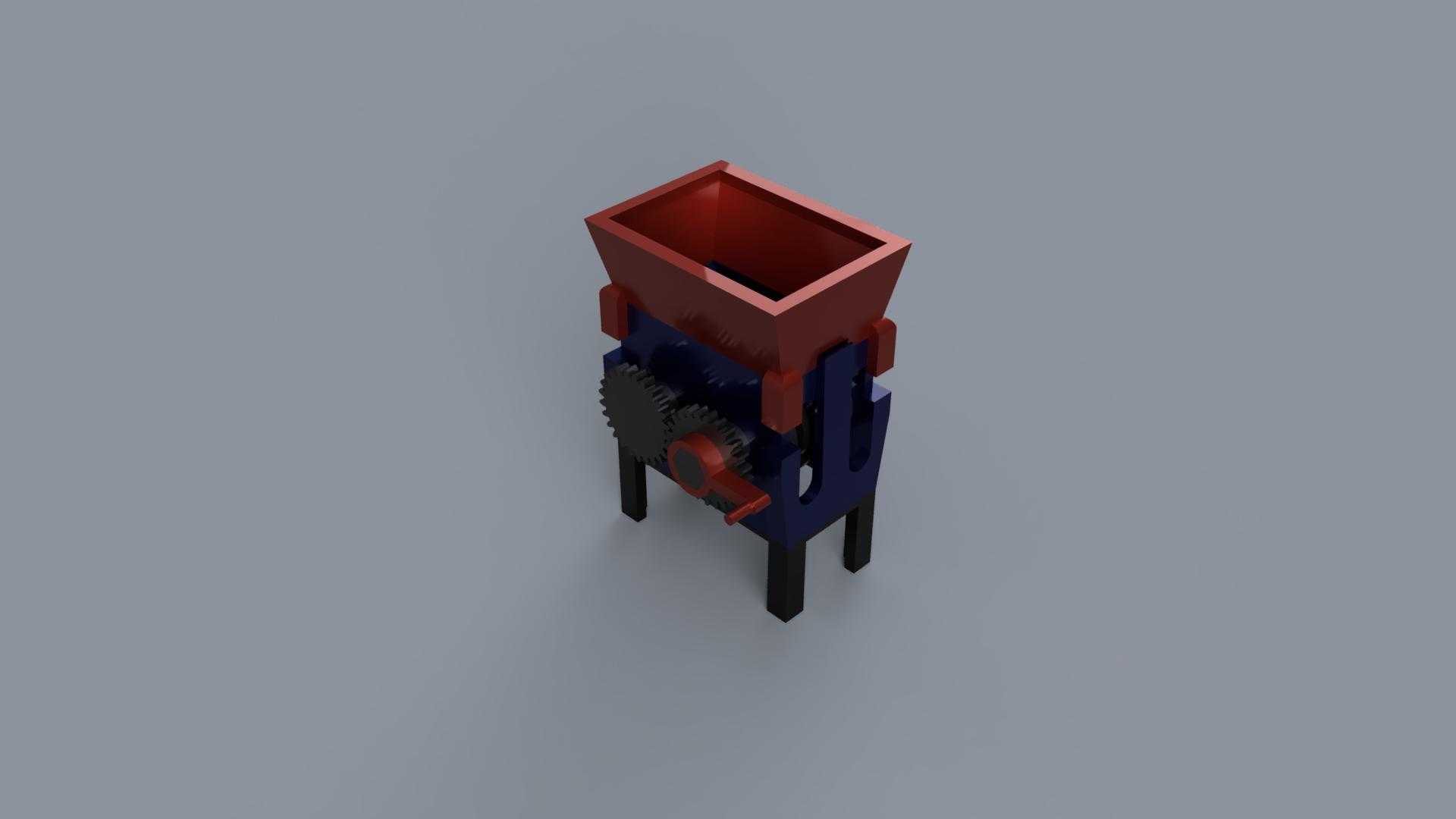

我之所以选择做碎纸机机制，是因为我喜欢在youtube上观看这台机器粉碎东西，我觉得自己尝试做一台会很有趣。该机构并不复杂，它只有两个齿轮连接到实际的碎纸机叶轮，它们由曲柄提供动力/移动。主要部件是支架、支架、支架顶部、漏斗、曲柄和实际的碎纸机轮子。相应地，齿轮和碎纸机叶轮之间也有刚性组，支架（接地）、支架和漏斗之间也有，必要时还包括回转接头（曲柄和碎纸器叶轮）。进行了运动研究，在上传的视频和gif中可以看到完整的工作机制。我上传的项目作为f3d和一个stl文件，但每个组件也作为一个不同的步骤文件。为了设计和渲染这个机制，我使用了Fusion360。我遵循了尤里卡的模型，但我添加了一些原始的元素（修改了曲柄和漏斗）。额外的好处：该模型考虑到了20x20x20的尺寸，每个零件都可以在这些参数内打印。此外，需要相互连接的面具有偏移0.2的面，因此可以很容易地进行连接。注意：支架顶部、支架和漏斗最好倒置打印，无需支撑。碎纸机叶轮需要在垂直位置打印，并且需要支撑。支架需要粘在支架上。支架的侧面有点倾斜，所以它可以将顶部固定在适当的位置，不要使用太硬的印刷材料（PLA），而是使用稍微灵活但耐用的材料（ABS）
