聚合物挤出机多孔破碎分流板结构

　　这块多孔圆盘件主要服务于聚合物挤出成型线，安装在挤出机机筒前端、螺杆头与口模之间的过渡区域，承担熔体破碎、混炼均化、流态整理和支撑过滤组件等多重作用。现场调试时，它并不是一个单纯带孔的挡片，而是直接影响熔体压力建立、温度分布、出料稳定性和制品致密程度的关键过渡零件。聚合物从螺杆输送段进入前端后，流动状态往往带有明显的周向记忆和中心集中趋势，物料在螺槽推动下形成旋转残余流，如果直接进入口模，容易造成流速不均、温度分层、混炼不足以及局部滞料。该破碎板通过密集孔道把连续熔体束分割、转向并重新汇合，使外层与内层物料在孔后区域发生交叉混合，从而削弱螺杆旋转带来的流动痕迹。

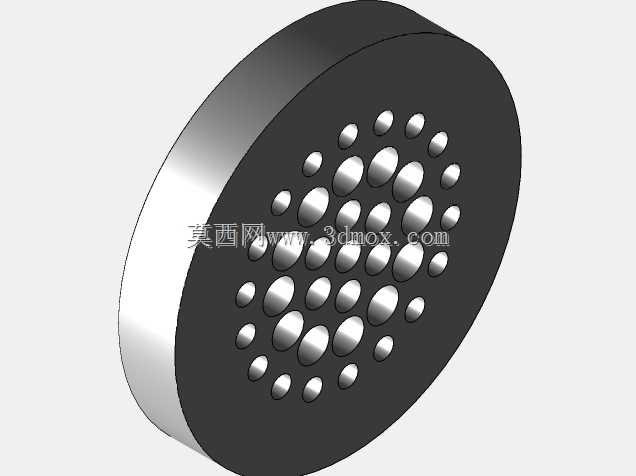

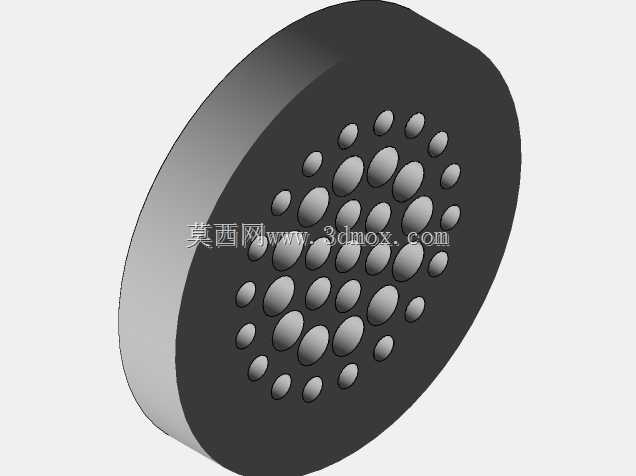

　　结构上，零件采用圆盘式本体，外缘为较厚的环形安装面，可嵌入机筒端面或配合压紧法兰定位。盘体一侧布置大量贯通孔，孔位按环形阵列分布，中心区域孔径相对较大，靠近外缘区域孔径逐步减小。这种排布不是为了视觉上的均匀，而是针对挤出机筒内典型熔体速度场做出的补偿：中心区域物料流速高、剪切热集中，较大的孔道可降低局部阻力，避免中心压力过高；外缘区域物料受筒壁冷却和摩擦影响，流动速度偏低，较小孔道可以提高外围阻力，促使熔体向整个截面铺开，减少边缘死区。孔与孔之间保留连续筋带，既保证熔体被多次分割，又使盘体具备足够承压面积。

　　从实际用途看，该件常用于塑料板材、片材、型材及部分聚合物共混挤出工况。若在板前加装滤网，它还可以作为过滤组件的承托件，承受滤网两侧压差，防止滤网在高压熔体作用下变形或破裂。对于含色母、填料或回收料的物料，破碎板能在不显著增加螺杆长度的情况下补充混炼效果，使颜料、助剂和基料在进入口模前进一步均匀化。对需要稳定输出速度的生产线而言，孔阵形成的阻尼可以把螺杆端脉动流转换为较平稳的轴向流，降低口模出口处的压力波动。

　　设计思路围绕低压损与高混合效率之间的平衡展开。若全部采用小孔，虽然分割份数多、混炼和过滤支撑效果好，但会显著升高机头压力，增加驱动负荷，并可能在热敏性物料加工中延长停留时间；若全部采用大孔，熔体通过顺畅，却难以有效打散流束，混炼和整流效果不足。当前方案采用内大外小的孔径梯度，使物料在较低转速或较弱驱动条件下仍能获得较好的混合效果，同时把流量损失控制在可接受范围内。盘体厚度需要兼顾刚度和孔道长度：过薄会在压紧和内压作用下产生挠曲，密封面容易泄漏；过厚则增加孔道摩擦长度，造成不必要的温升和能耗。

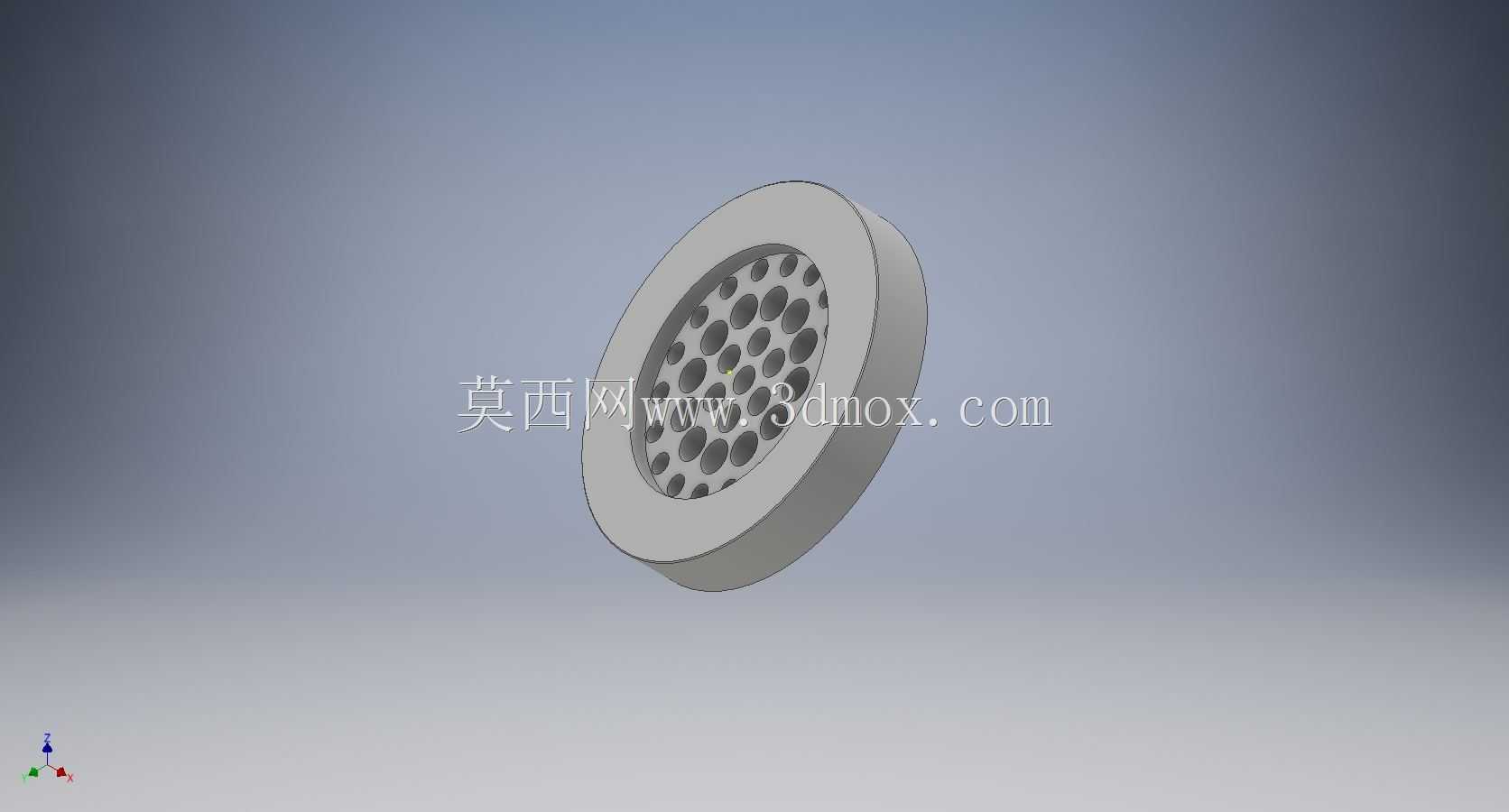

　　外形尺寸方面，模型呈现为短圆柱盘状结构，外径由机筒前端安装腔决定，厚度与机头压紧空间匹配，装配时需保证前后端面平行、外圆与机筒轴线同轴。安装边界主要集中在外环承压面和两端密封面，盘体装入后由机筒法兰、过渡套或机头体轴向压紧，径向不应存在明显间隙，以免熔体从外缘旁路窜流。孔阵区域需避开与螺钉、定位销和密封台阶干涉的位置，盘外缘圆角和倒角应满足装配导入要求，同时避免尖角形成应力集中。维护时，该板需要能够从机头拆出清理，因此外径、厚度和台阶尺寸都要兼顾现场拆装空间；孔口倒角有助于清理残料，也可减少物料在入口边缘的挂料风险。整体结构简洁，但对孔位分布、端面密封、承压刚度和流道阻力匹配有较高要求。
