多功能拨叉式往复传动执行机构

　　在各类需要实现旋转运动到直线往复运动转换的工业设备场景中，拨叉类机构一直是结构紧凑、传动可靠的典型执行方案，这套拨叉结构的设计，充分考虑了常规传动场景下的安装适配性与运行稳定性，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从实际应用场景来看，这类拨叉机构可适配小型自动化装配线的工位切换、轻工设备的往复进给、教学演示设备的运动展示等多个场景，相比齿轮齿条传动、曲柄滑块传动，拨叉结构的传动间隙更易控制，在短行程往复动作中，冲击载荷更小，运行噪音更低，维护成本也更具优势。

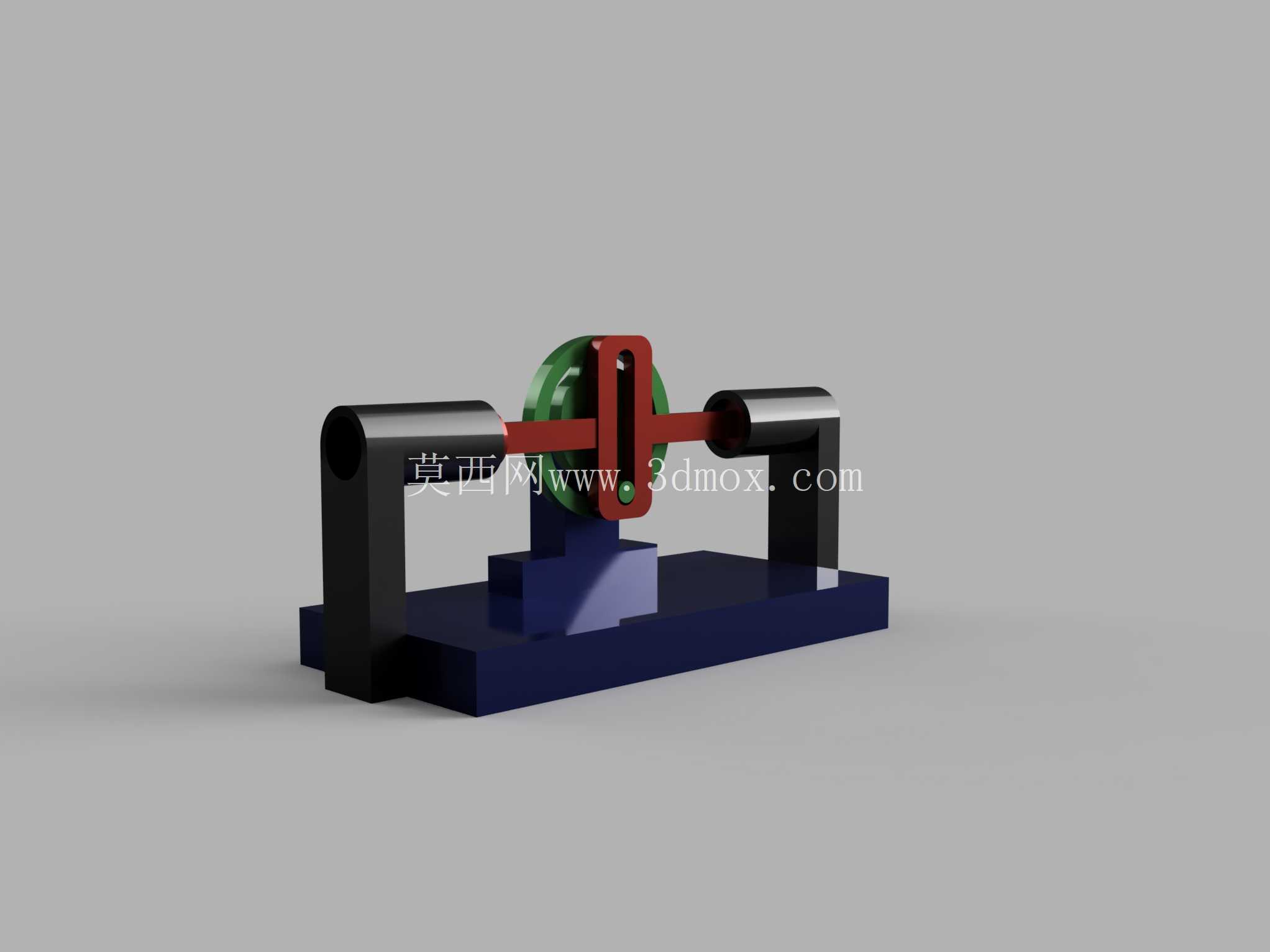

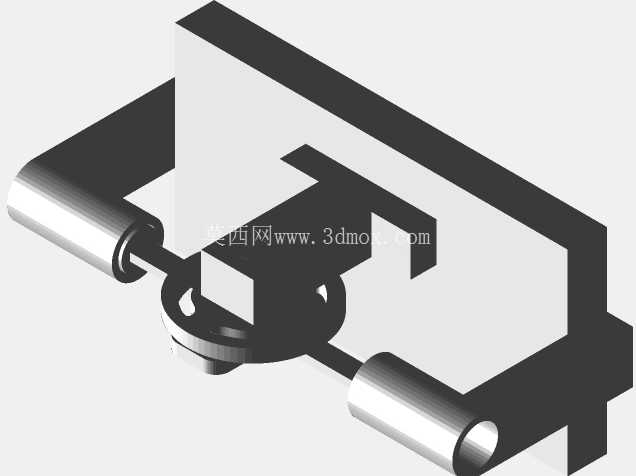

　　从功能特性上拆解，这套机构的核心功能是将输入轴的连续旋转运动，通过拨叉与滑块的配合，转换为输出轴的直线往复运动，两侧的立式支撑座承担了输入轴的径向载荷支撑，底部的一体式安装底座为整个机构提供了稳定的安装基准，避免运行过程中因支撑刚度不足产生的振动偏移。拨叉与旋转轮的配合面做了等宽槽设计，旋转轮上的驱动销在槽内滑动时，不会出现卡滞或间隙过大的问题，运动传递的线性度更好，在额定行程内，输出端的运动轨迹直线度偏差可控制在较小范围内，满足多数常规传动场景的精度要求。

　　设计思路上，这套结构优先考虑了加工与装配的工艺性，所有支撑结构都采用规则的矩形截面型材类特征，常规铣削设备即可完成加工，不需要特殊的定制刀具；装配环节没有复杂的过盈配合要求，输入轴与支撑座之间可通过标准滑动轴承或滚动轴承适配，拨叉与输出轴的连接采用直连式结构，减少了中间传动环节的累计误差。安装边界方面，整套机构的底座采用对称式布局，安装孔位分布在底座四角，可直接通过螺栓固定在设备安装平台上，不需要额外设计转接板；横向安装尺寸适配多数小型设备的内部安装空间，输入轴的伸出端预留了标准轴径，可直接与联轴器、带轮等动力输入部件连接，输出轴的两端也预留了外接执行件的安装接口，可根据实际需求加装推块、夹具等末端执行部件。

　　从结构细节来看，拨叉的叉体部分做了加厚处理，在承受交变载荷的工况下，不会出现叉体变形导致的传动卡滞；旋转轮与输入轴采用键连接的设计思路，传递扭矩时不会出现相对转动，驱动销与旋转轮的连接为过盈压装，长期运行也不会出现销子松动脱落的问题。两侧的支撑座与底座为一体式连接结构，相比分体式组装的支撑结构，整体刚度提升明显，在高频往复运行的工况下，支撑座不会出现相对底座的位移，保证输入轴的同轴度始终处于合理范围。这套结构的运动行程由旋转轮上驱动销的偏心距决定，实际应用中可通过调整偏心距大小，灵活适配不同的往复行程需求，不需要对整体结构做大幅改动，具备较好的通用性。在润滑维护方面，所有相对运动的接触面都预留了润滑空间，日常维护时只需在拨叉槽、支撑轴承位置加注润滑脂，即可保证长期稳定运行，没有复杂的维护工序，适合在各类通用工业设备中作为标准传动单元使用。
