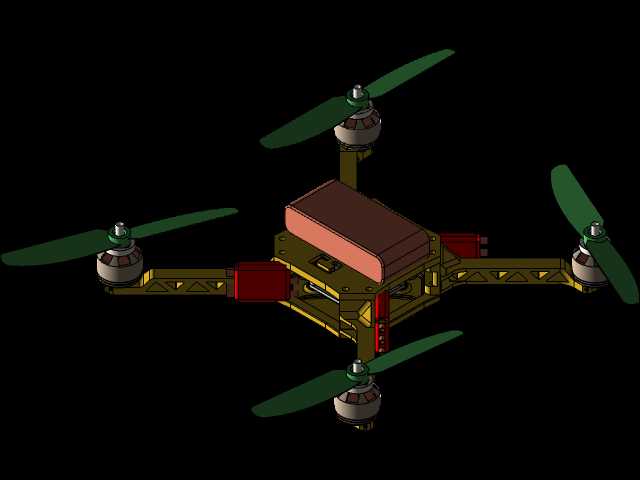

可3D打印四旋翼多用途飞行载具结构

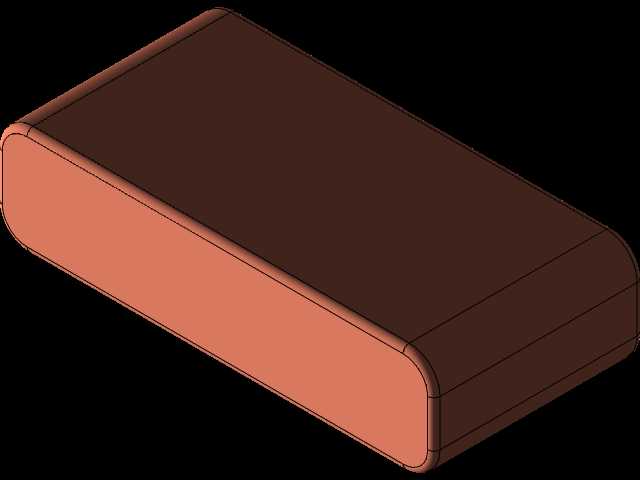

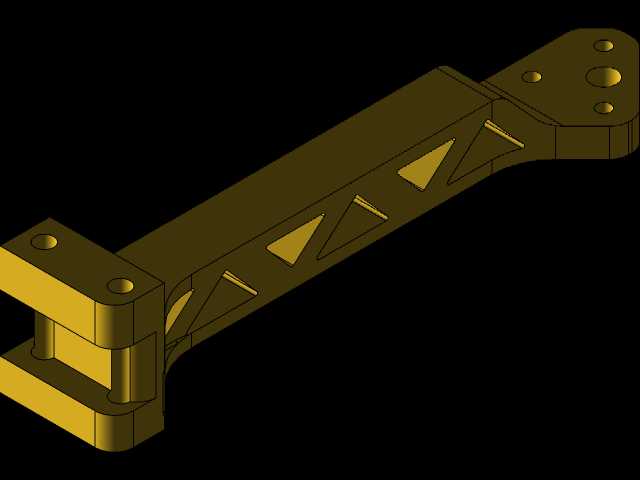

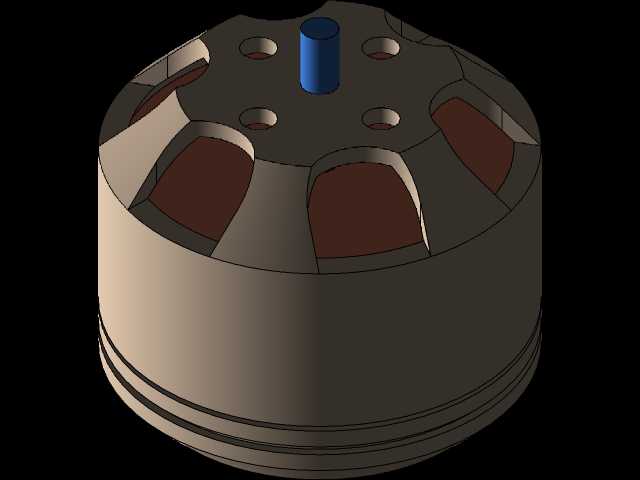

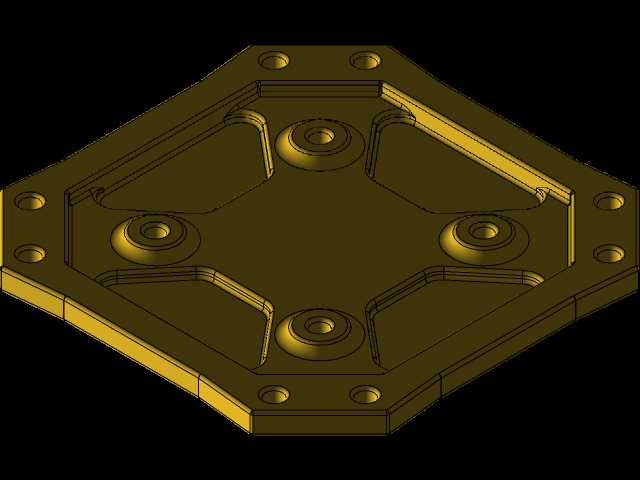

　　这款四旋翼飞行载具的结构设计，首先围绕多场景落地需求展开，可适配低空航拍、定点区域巡检、小型竞速赛事三类核心使用场景，机架主体采用镂空桁架式结构布局，在保证结构刚性的前提下尽可能降低自重，预留的电池安装位可适配常规规格的锂聚合物动力电池，安装边界做了卡扣式限位设计，无需额外绑带即可完成电池的快速固定与拆卸，飞行过程中可避免电池移位带来的重心偏移问题。四个机臂末端的动力安装座采用同轴定位设计，可适配常规规格的无刷电机，安装孔位做了通用化处理，匹配市面上多数航模动力组件的安装尺寸，机臂与中心机架的连接位置做了加强筋补强，可抵消飞行过程中电机高速转动带来的振动传导，避免中心舱内的搭载设备受振动影响出现工作异常。

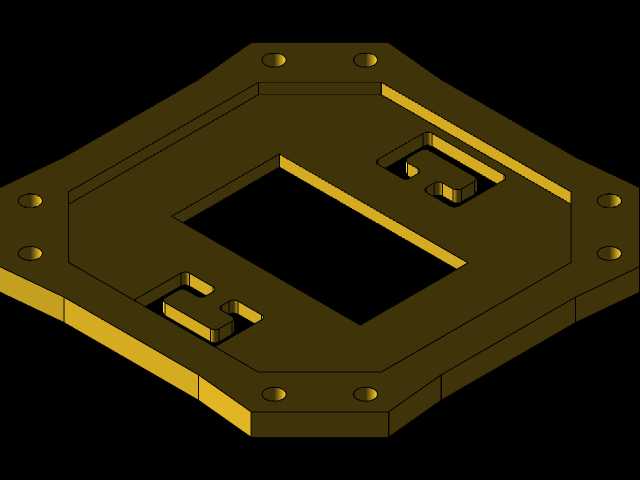

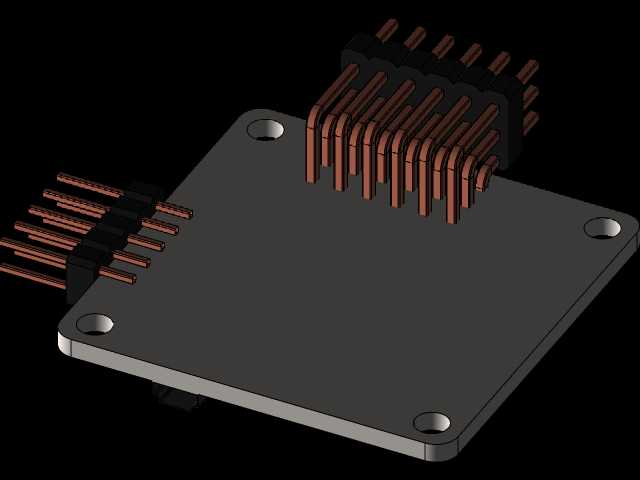

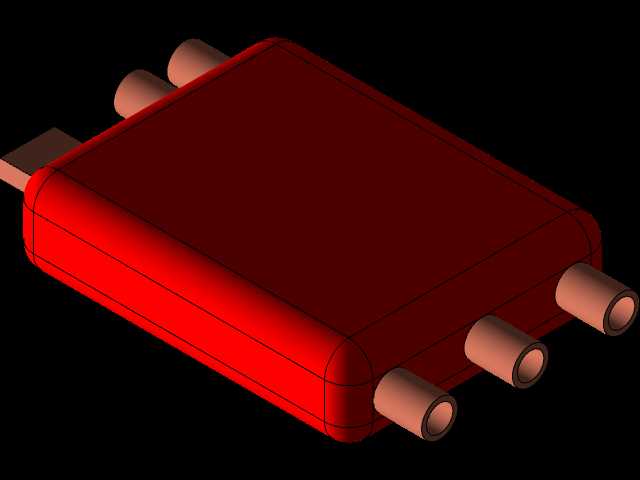

　　螺旋桨的安装位预留了足够的转动安全间隙，相邻机臂的桨叶转动范围无重叠，可避免飞行过程中出现打桨故障。中心舱的上层预留了飞控、图传模块的安装空间，走线槽沿机臂内侧一体化布置，可将电调、电机的连接线规整收纳，避免线材外露在飞行过程中受气流扰动产生晃动，同时减少线材对气动效率的影响。绝大多数结构零件都采用适配FDM3D打印的壁厚设计，最小壁厚控制在1.5mm以上，打印过程中无需添加过多支撑即可完成成型，打印完成后仅需简单去除支撑毛刺即可完成装配，装配公差控制在0.2mm以内，常规家用级3D打印设备即可满足零件的制作精度要求。机架的整体尺寸控制在常规消费级无人机的范畴内，对角线电机安装距适配8-9寸螺旋桨的使用需求，

　　整机起飞重量可控制在1kg以内，预留的载荷安装位可搭载小型运动相机或者轻量化巡检传感器，满足不同场景下的搭载需求。起落架部分采用轻量化的支腿结构，高度预留足够的空间，可避免降落时底部搭载的设备直接触地，同时支腿的结构做了形变卸力设计，硬着陆时可通过微小形变吸收冲击能量，避免冲击力直接传导至中心舱损坏核心电子元件。
