苏格兰轭直线旋转转换机构设计

项目分类:通用机械零部件 发布时间:2024-03-12 ID:741108
  • 苏格兰轭直线旋转转换机构设计
  • 苏格兰轭直线旋转转换机构设计
  • 苏格兰轭直线旋转转换机构设计
  • 苏格兰轭直线旋转转换机构设计
  • 苏格兰轭直线旋转转换机构设计

  这套苏格兰轭机构核心实现旋转运动与直线往复运动的双向转换,是高压油气管道控制阀执行机构中极为常见的核心传动结构,在流程工业的流体控制场景中,这类机构承担着将驱动端的旋转输出转化为阀芯直线启闭动作的关键作用,相比曲柄滑块结构,苏格兰轭的传动特性更适配大推力、低冲击的阀位驱动需求,整个运动过程中从动滑块的运动规律为严格的简谐运动,不存在曲柄滑块结构的高阶运动分量,在需要精准控制行程、降低运动冲击的工况下优势明显。

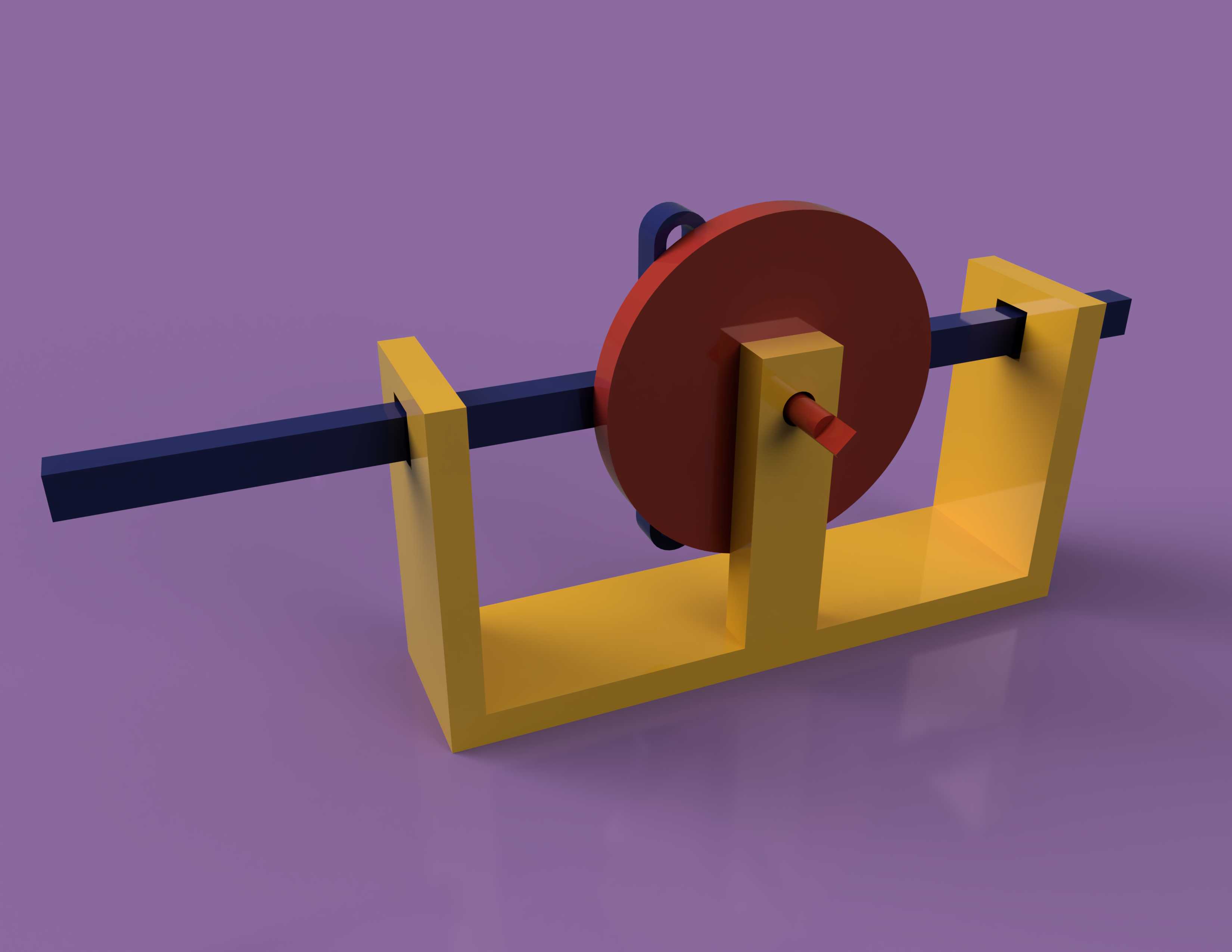

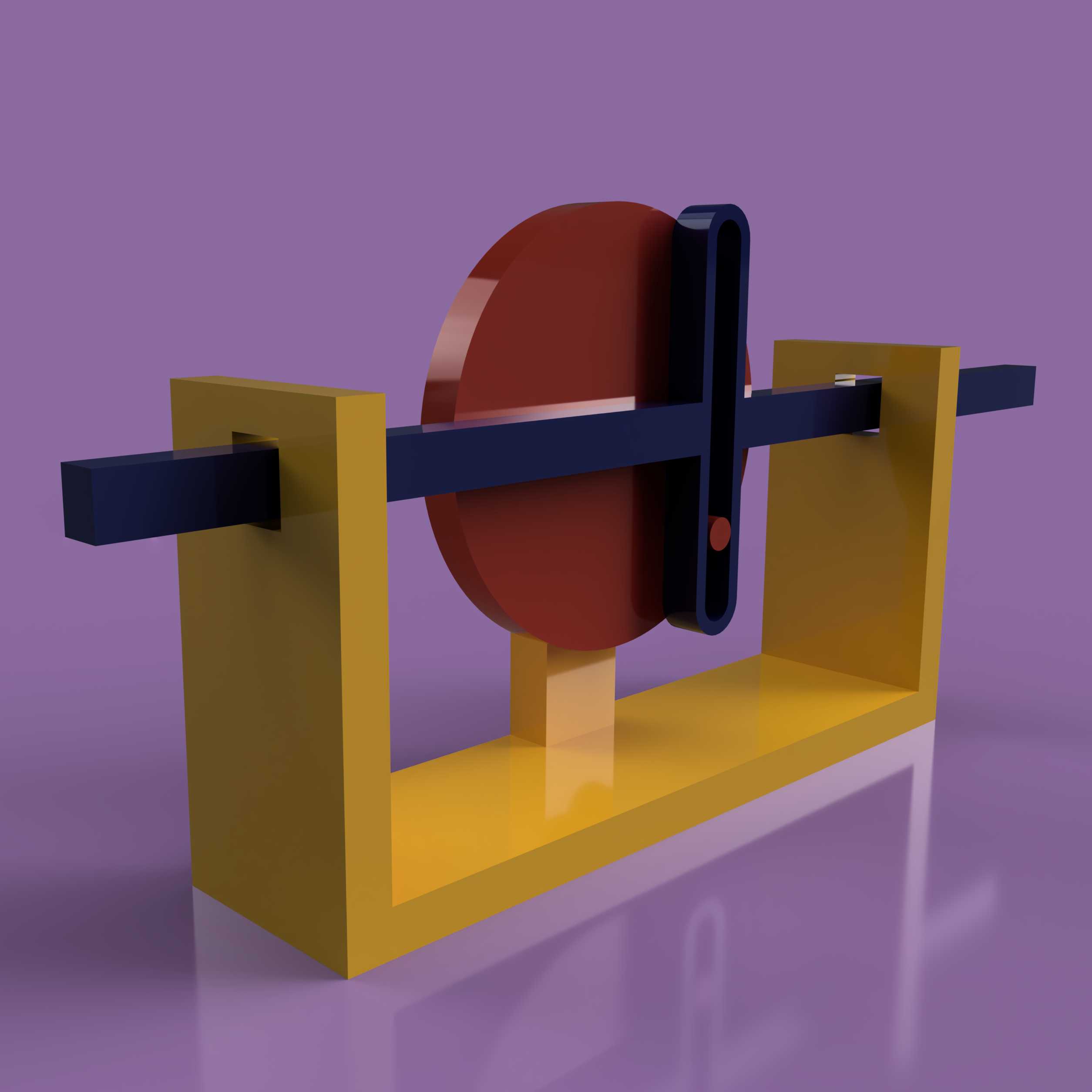

  从结构设计逻辑来看,这套机构采用对称式双支撑机架布局,两侧立式支撑座开设同轴导向孔为贯穿式滑杆提供径向支撑,滑杆中部固定的垂直挡轭与偏心安装在旋转圆盘上的驱动销形成滑动配合,当旋转圆盘受驱动绕固定轴转动时,驱动销在挡轭的滑槽内上下滑动的同时,推动挡轭连同滑杆做沿轴线方向的直线往复运动,反向输入直线驱动力时,也可带动旋转圆盘完成整周旋转,双向传动的特性让这套机构既可以作为旋转转直线的执行端,也可作为直线转旋转的动力转换单元。

  安装边界层面,两侧支撑座的间距需匹配滑杆的最大行程预留足够余量,滑杆的导向段长度需覆盖全行程范围避免出现支撑脱空,旋转圆盘的偏心距直接决定滑杆的往复行程,设计时偏心距取值需严格匹配控制阀的额定启闭行程,同时要校核驱动销与挡轭滑槽的接触应力,在高压大口径阀门的应用场景中,接触位置通常会加装耐磨衬套降低滑动摩擦损耗,避免长期往复运动出现间隙过大导致的阀位控制偏差。机架底部的安装平面设置有定位凸台,可直接与阀组的安装基座贴合定位,安装孔位采用对称分布设计,保证传动过程中整机受力均匀,不会出现偏载导致的滑杆卡滞。

  功能特性上,这套机构的止挡结构集成在滑杆中部,不需要额外设置外置行程限位,当旋转圆盘转动到上下止点位置时,驱动销与挡轭的接触位置自然形成机械止挡,避免超行程运行损坏阀芯密封结构,整个传动链没有冗余的中间传动件,传动效率可达九成以上,运动过程中传动间隙小,阀位控制的重复精度更高,适配需要频繁调节开度的节流阀、切断阀类产品的驱动需求。在实际选型适配时,可根据管道通径、工作压力等级调整旋转圆盘直径、滑杆直径以及支撑座的结构强度,高压工况下可将滑杆与挡轭设计为一体式结构,消除装配间隙带来的传动回程差,进一步提升机构的运行可靠性。
