三环形可活动霍伯曼球体结构设计

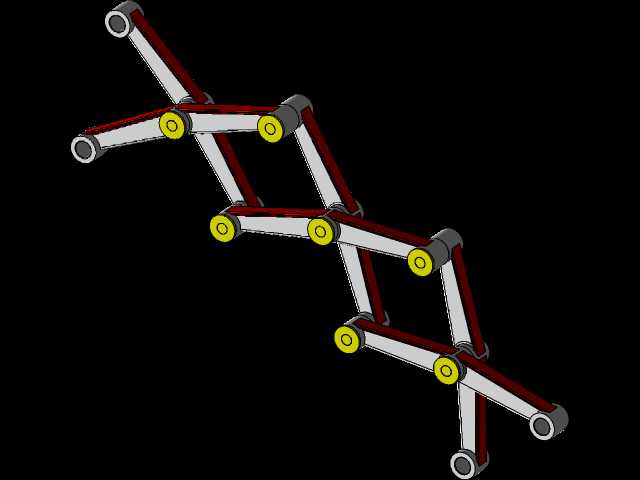

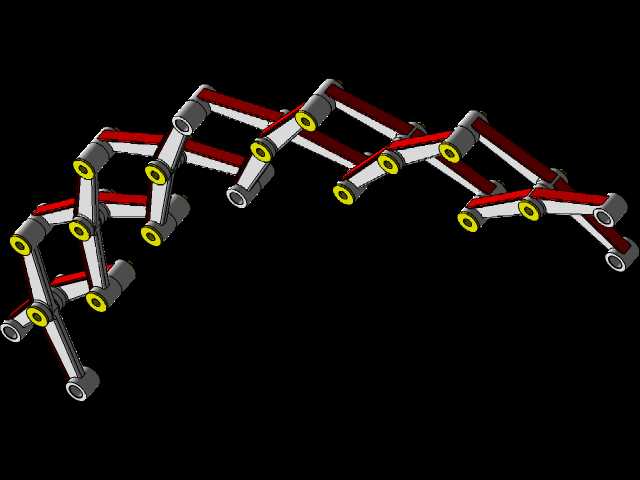

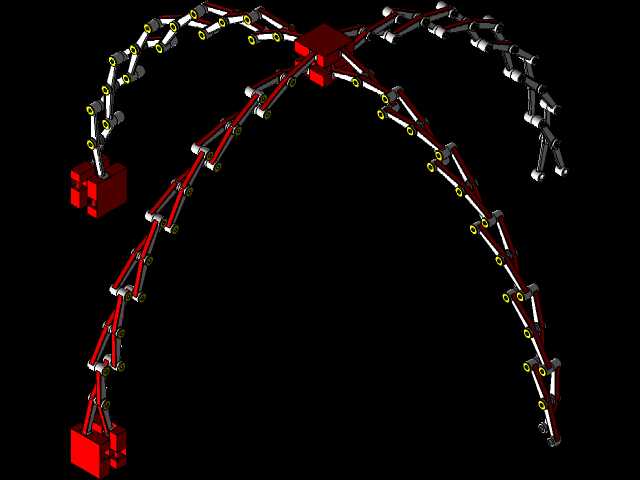

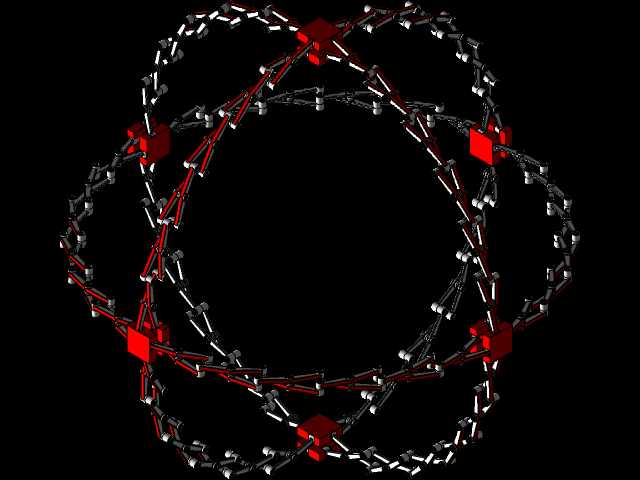

　　这款三环形霍伯曼球体属于典型的可展伸缩铰接机构，核心依靠三组正交布置的环形铰接杆系实现径向尺寸的同步缩放，在科普教具、空间可展结构原理验证、动态艺术装置领域有明确的应用场景。从结构设计逻辑来看，三组环形构件沿空间三个互相垂直的轴线方向布置，每一环都由多段等长的短杆通过端部铰接点串联而成，相邻环之间在交叉位置设置滑动铰接副，保证任意一环产生形变时，其余两环能够同步联动，最终实现整个球体从最小收缩状态到最大展开状态的均匀径向变化，不会出现局部卡滞或形变不均的问题。设计过程中首先需要确定铰接点的运动轨迹，每一段短杆的长度、铰接点的转动自由度都经过严格的运动学校核，确保缩放过程中所有杆件的运动干涉量为零，铰接点的滑动行程控制在合理范围内，

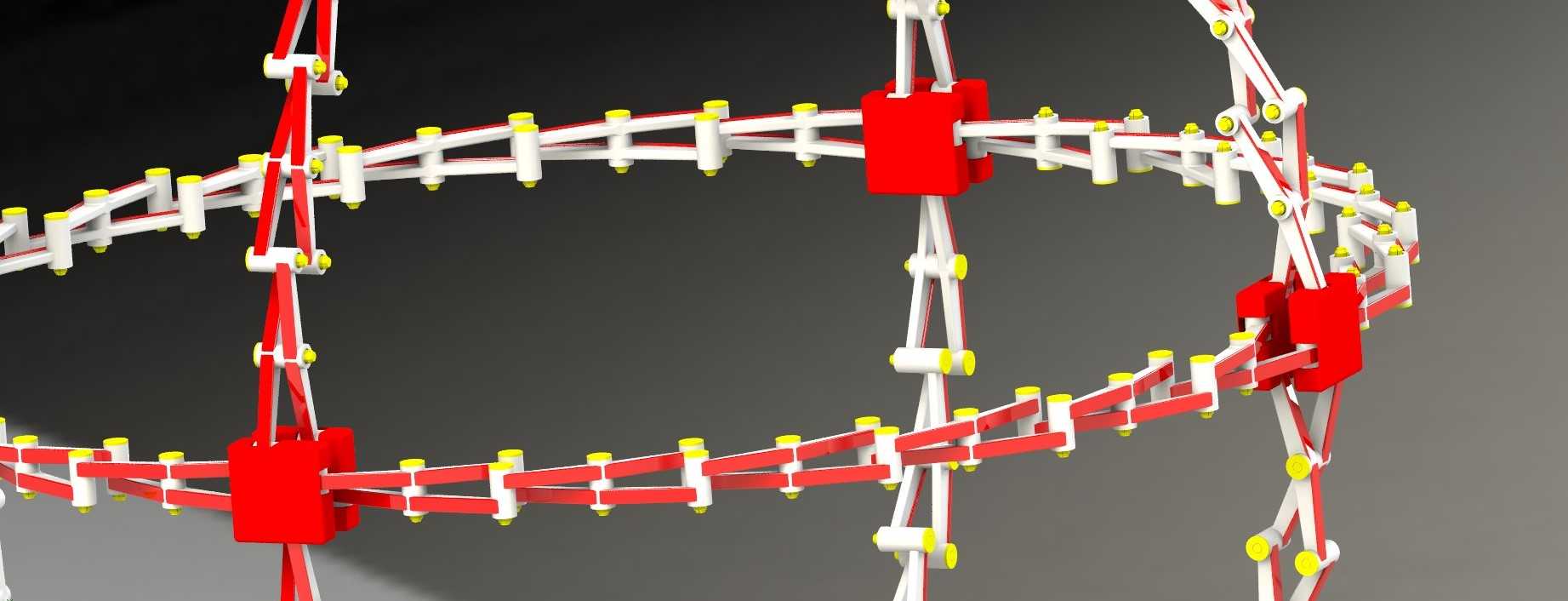

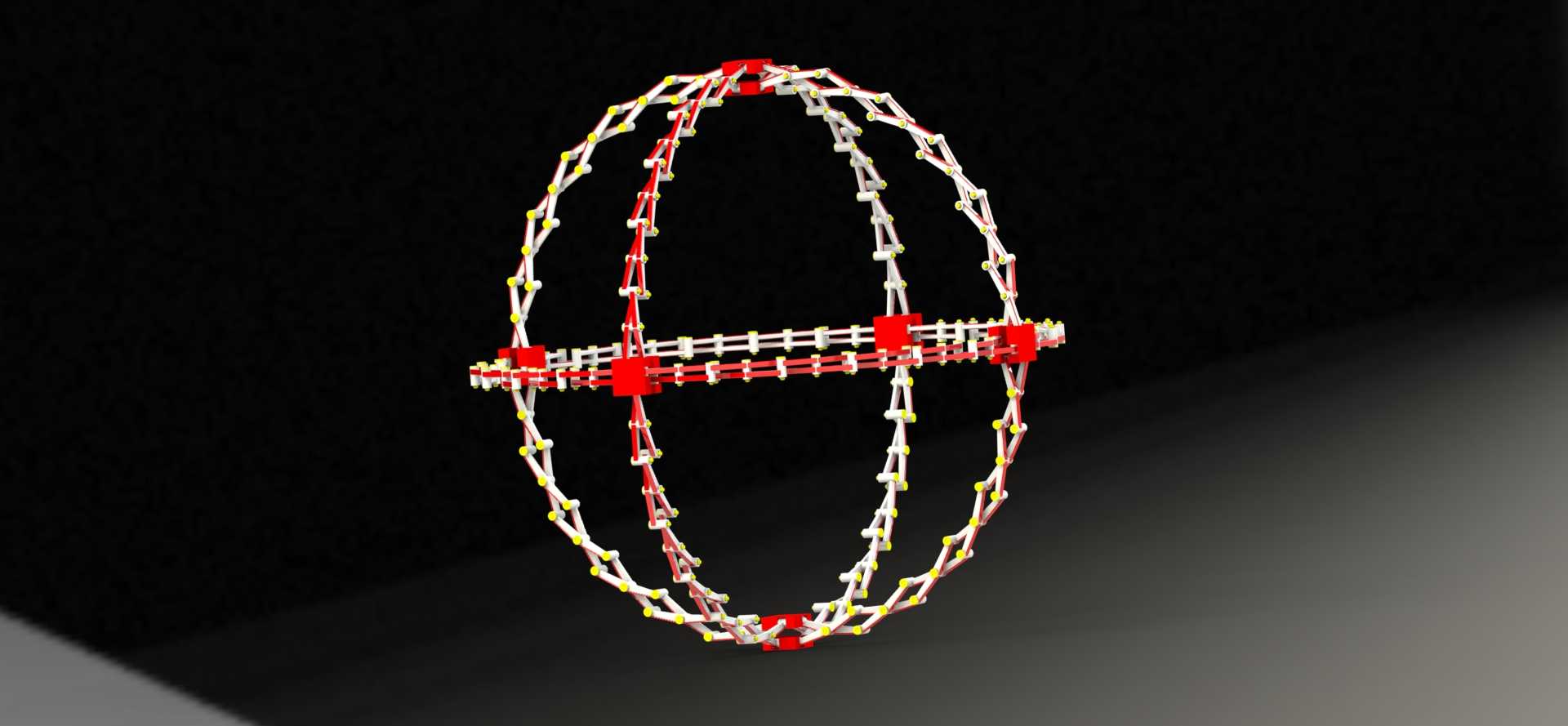

　　避免出现运动死点。从安装边界来看，该结构收缩状态下整体外径可控制在展开状态的40%左右，所有铰接节点均采用小尺寸销轴连接，没有突出的外置构件，收纳时不会占用额外空间，展开后整体为规整的球形轮廓，表面所有铰接点均匀分布，受力时载荷能够沿三组环系均匀分散，不会出现局部应力集中的问题。在实际应用中，这类结构可作为空间可展天线的原理验证模型，也可用于科技馆的运动原理演示装置，部分文创动态装置也会采用该结构作为核心伸缩单元，依靠其均匀对称的形变特性实现流畅的视觉动态效果。建模过程中需要重点处理交叉位置的铰接副配合关系，每一处铰接点的转动间隙控制在合理范围，既保证运动顺畅，又避免间隙过大导致整体结构松散，

　　三组环系的正交定位精度直接决定了缩放过程的顺畅度，设计时需要在交叉铰接位置预留足够的转动空间，保证杆件在整个运动行程内不会发生碰撞。杆系的截面尺寸根据整体缩放比例匹配，在保证结构刚度的前提下尽可能减小杆件自重，降低铰接点的摩擦阻力，让整个球体的缩放动作更加顺滑，无需额外施加过大的外力即可完成全行程的伸缩动作。
