带辅助捕风结构的小型风力涡轮装置

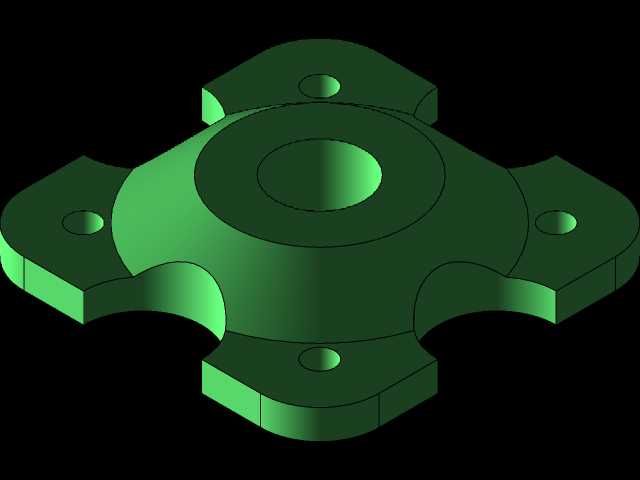

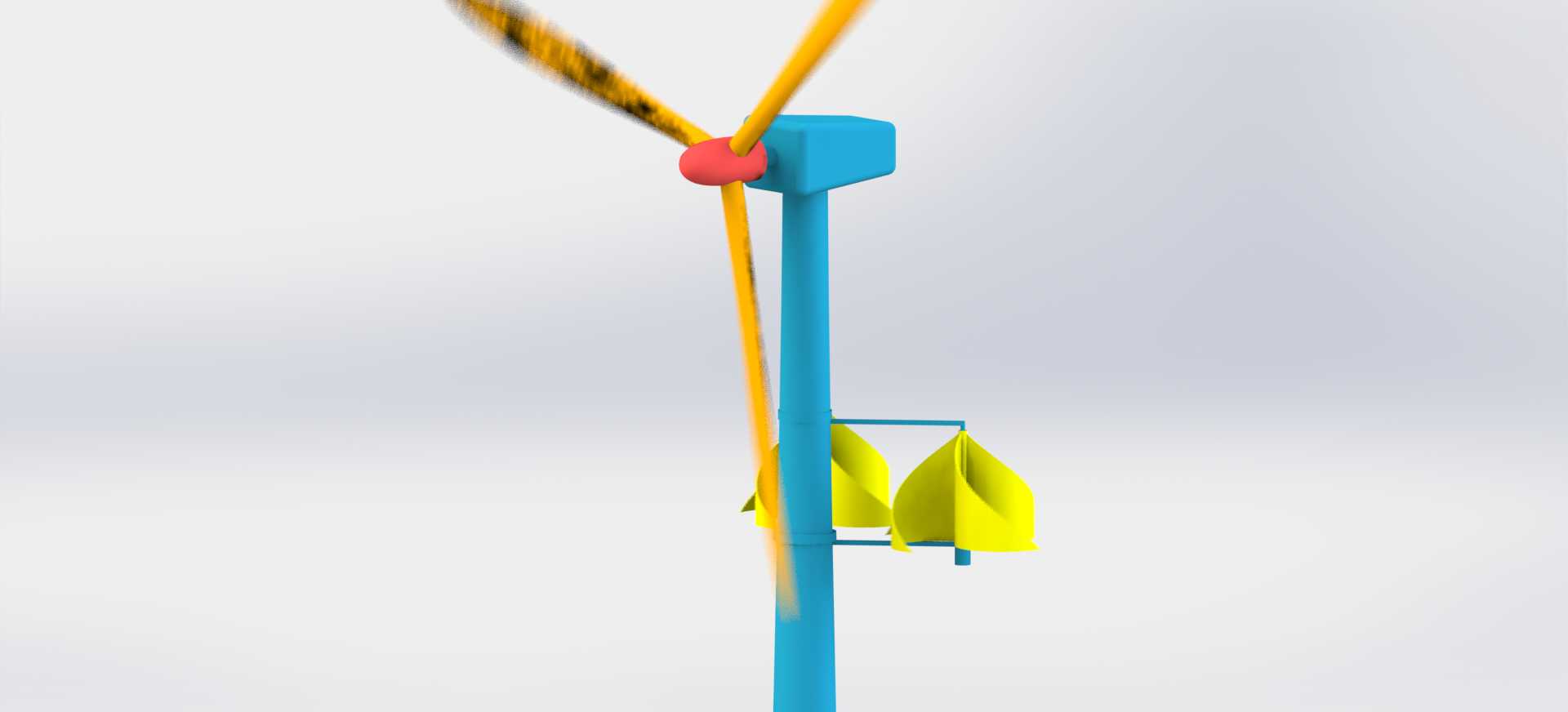

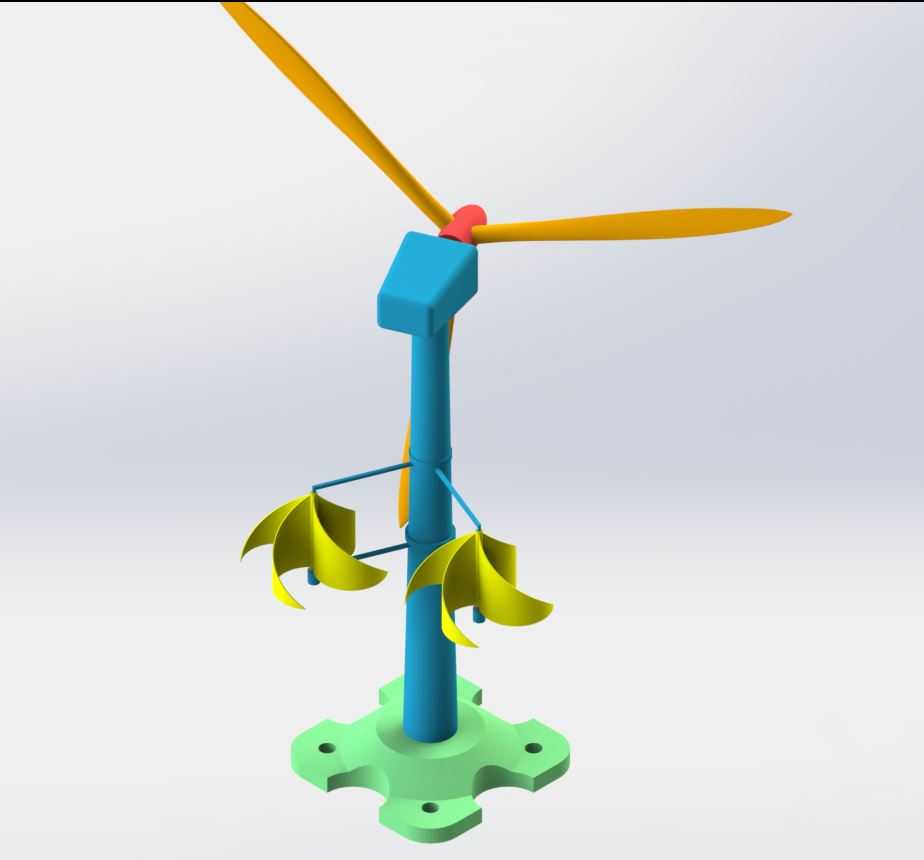

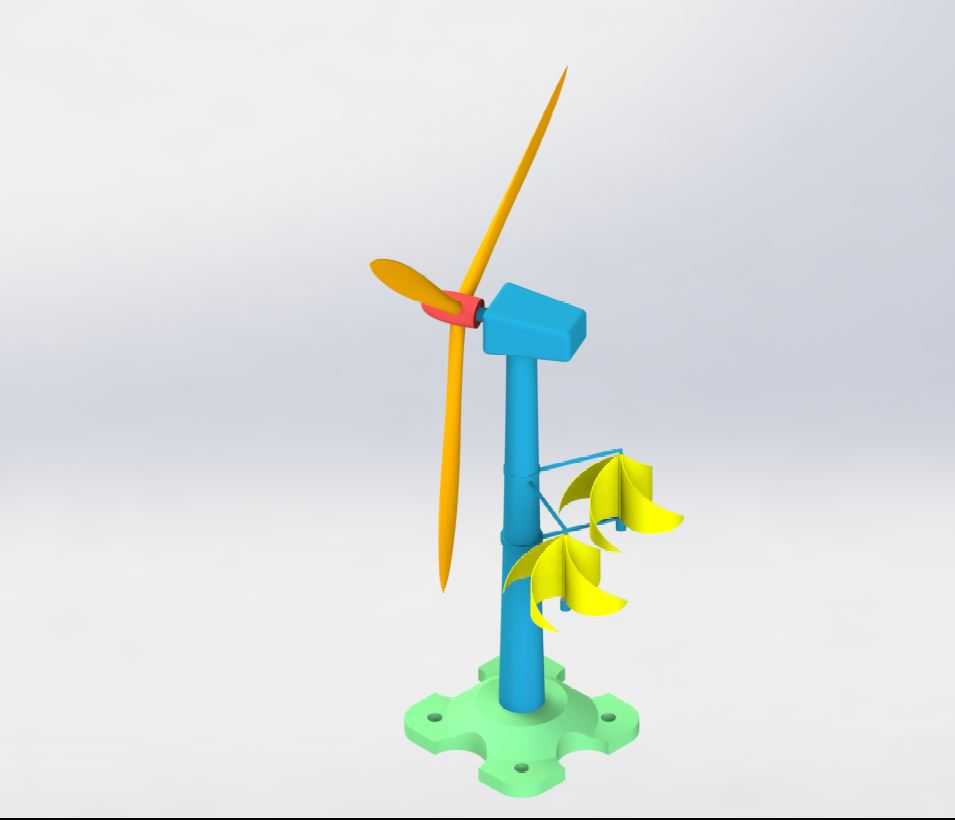

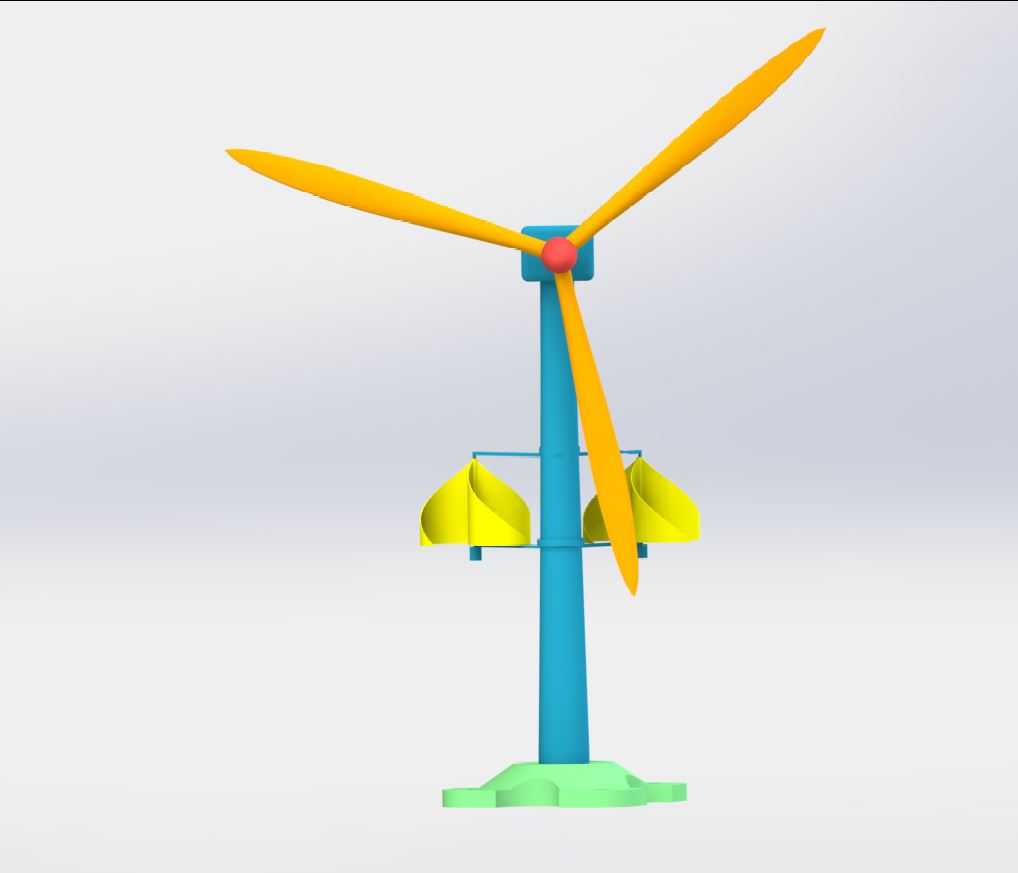

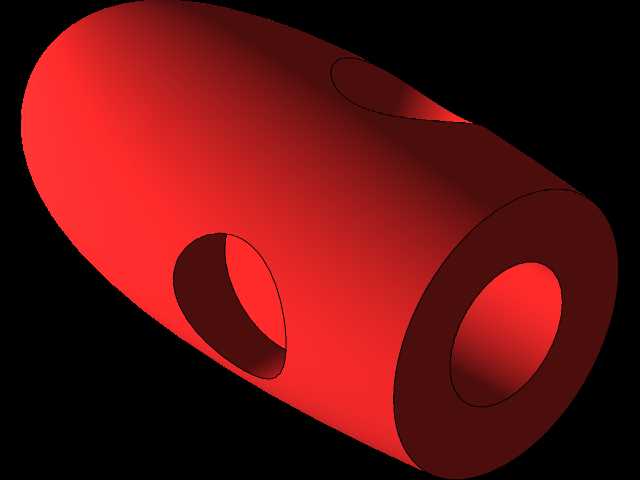

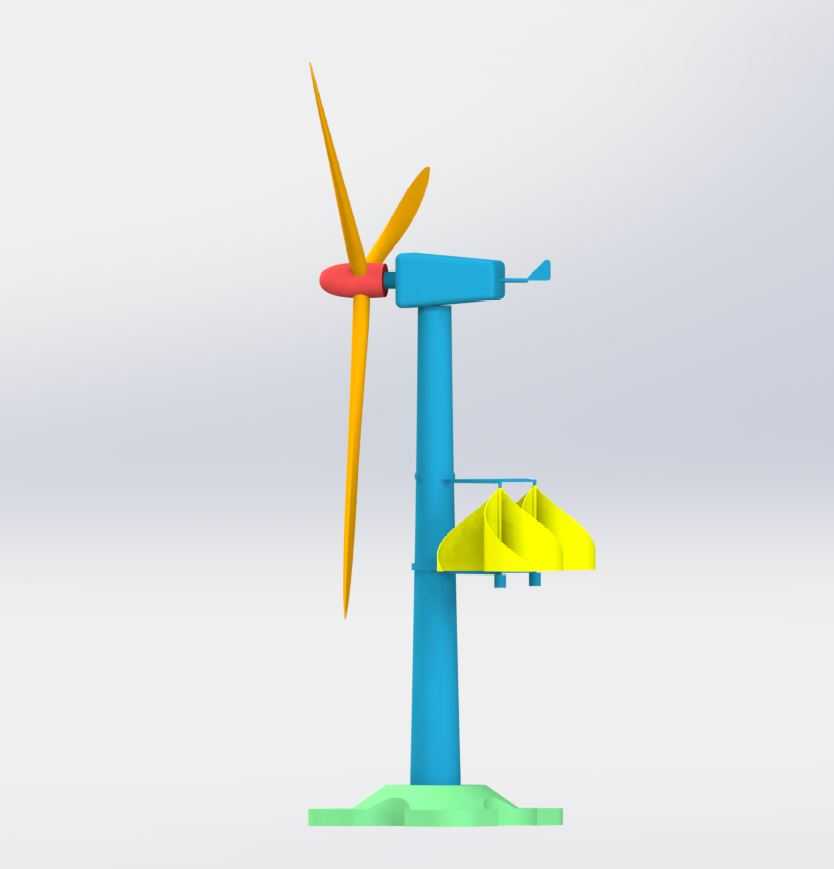

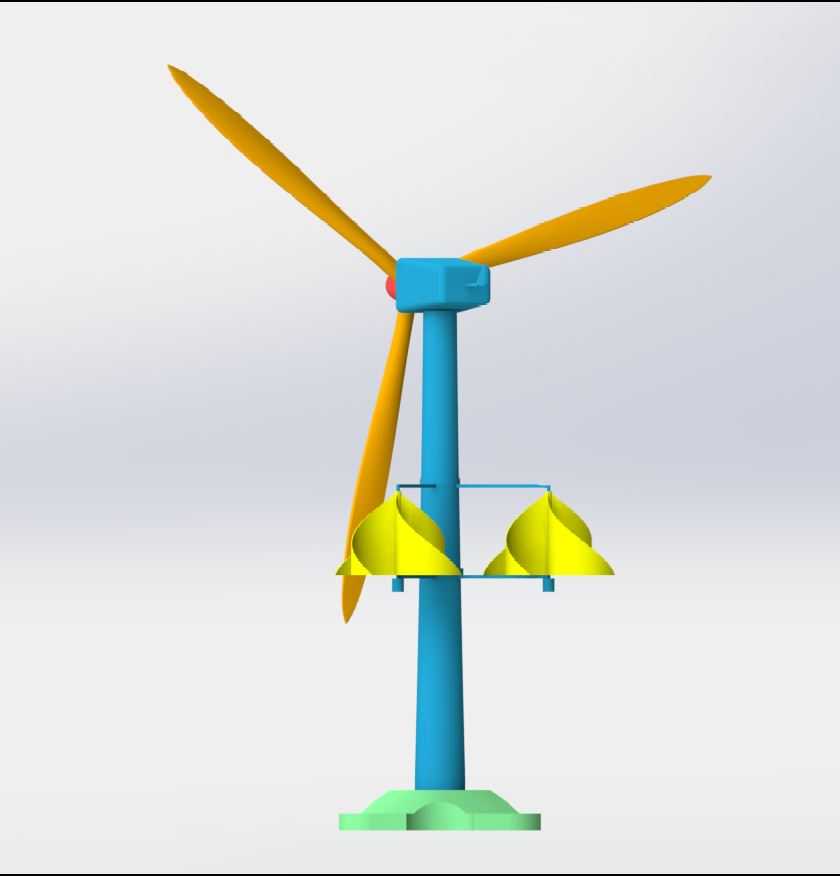

　　这款小型风力涡轮装置的设计，核心针对低风速区域的分布式风能捕获需求做了结构优化，区别于常规水平轴风力机仅依靠主风轮捕风的结构，在塔架中下部增设了两组弧形辅助捕风叶片，可对掠过塔架周边的散逸气流做二次导流利用，提升整体风能转化效率。主风轮采用三叶片布局，叶片做了翼型修型处理，叶尖做了渐薄收窄设计，可降低风轮高速旋转时的叶尖涡流损耗，轮毂位置设置了红色的连接限位结构，可实现叶片与机舱主轴的快拆对接，方便后期运维时的叶片更换作业。塔架采用等直径圆柱立式结构，底部连接带四个安装孔的十字形安装底座，底座边缘做了圆弧过渡处理，安装孔位适配常规膨胀螺栓固定尺寸，可直接固定在水泥基座、屋顶平台或小型独立支架上，安装边界预留了足够的螺栓操作空间，

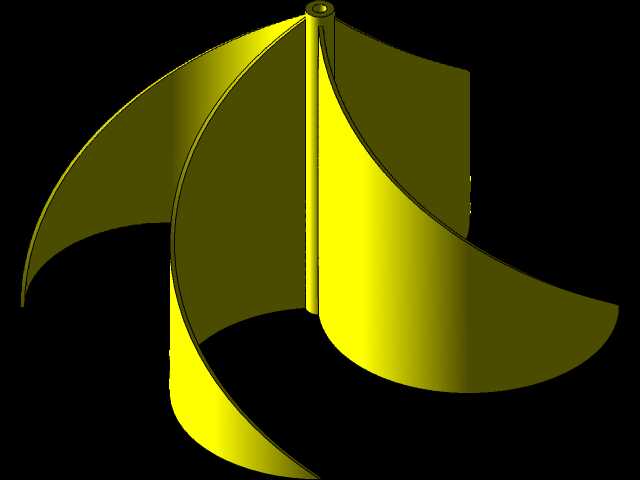

　　无需额外定制转接法兰。机舱部分采用方块式紧凑型布局，内部可容纳发电机、整流模块与偏航传动组件，外壳做了棱角导风处理，可降低强风下的机舱风阻，减少塔架承受的横向风载荷。辅助捕风叶片采用弧形兜风结构，通过三角支架固定在塔架中下部，支架采用斜向支撑杆做结构加强，可承受辅助叶片旋转时的离心载荷与气流冲击，不会在长期交变载荷下出现焊缝疲劳开裂的问题。从实际应用场景来看，这款装置可适配牧区散户供电、海岛小型基站备用供电、景区景观照明供电、户外监测设备独立供电等场景，相比同规格常规小型风力机，在年均风速3-5m/s的低风区域，其捕风效率可提升15%左右，且整体结构没有复杂的传动组件，后期维护仅需定期检查连接螺栓紧固度与叶片表面损耗即可，

　　运维门槛较低。设计过程中对整体重心做了配平优化，主风轮、机舱与下部辅助叶片的重量分布沿塔架中轴线对称，可降低偏航动作时的转动惯量，让偏航结构能更灵敏地对准来风方向，避免侧风下的载荷偏载问题。底座的安装孔位间距做了标准化设计，可适配市面上多数小型风力机的通用安装基座，用户替换旧设备时无需重新浇筑基础，降低改造成本。叶片材质可选用常规玻纤增强塑料，兼顾结构强度与轻量化需求，塔架与底座采用金属材质做表面喷塑处理，可适应户外高湿、高盐雾的使用环境，延长整体使用寿命。
