外啮合齿轮式液压动力转换元件结构

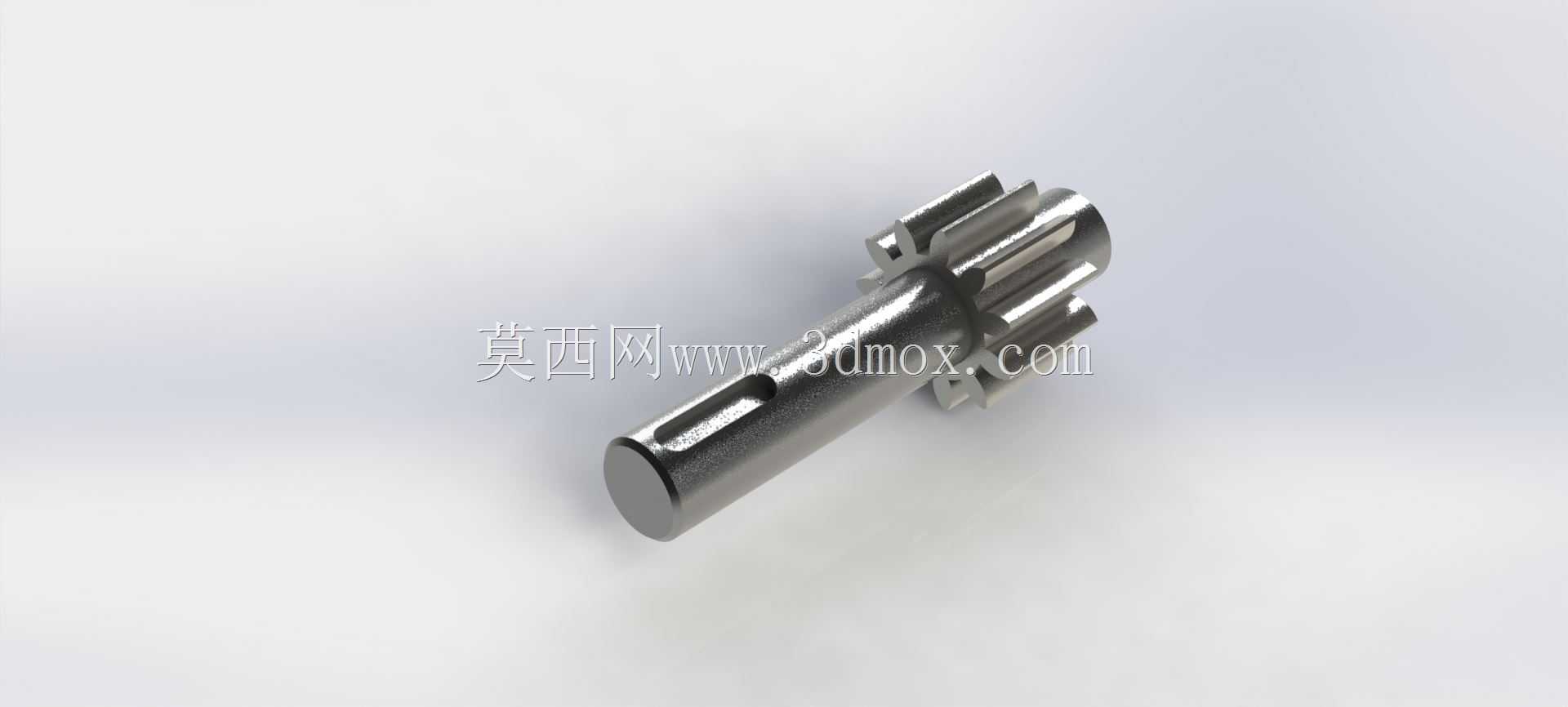

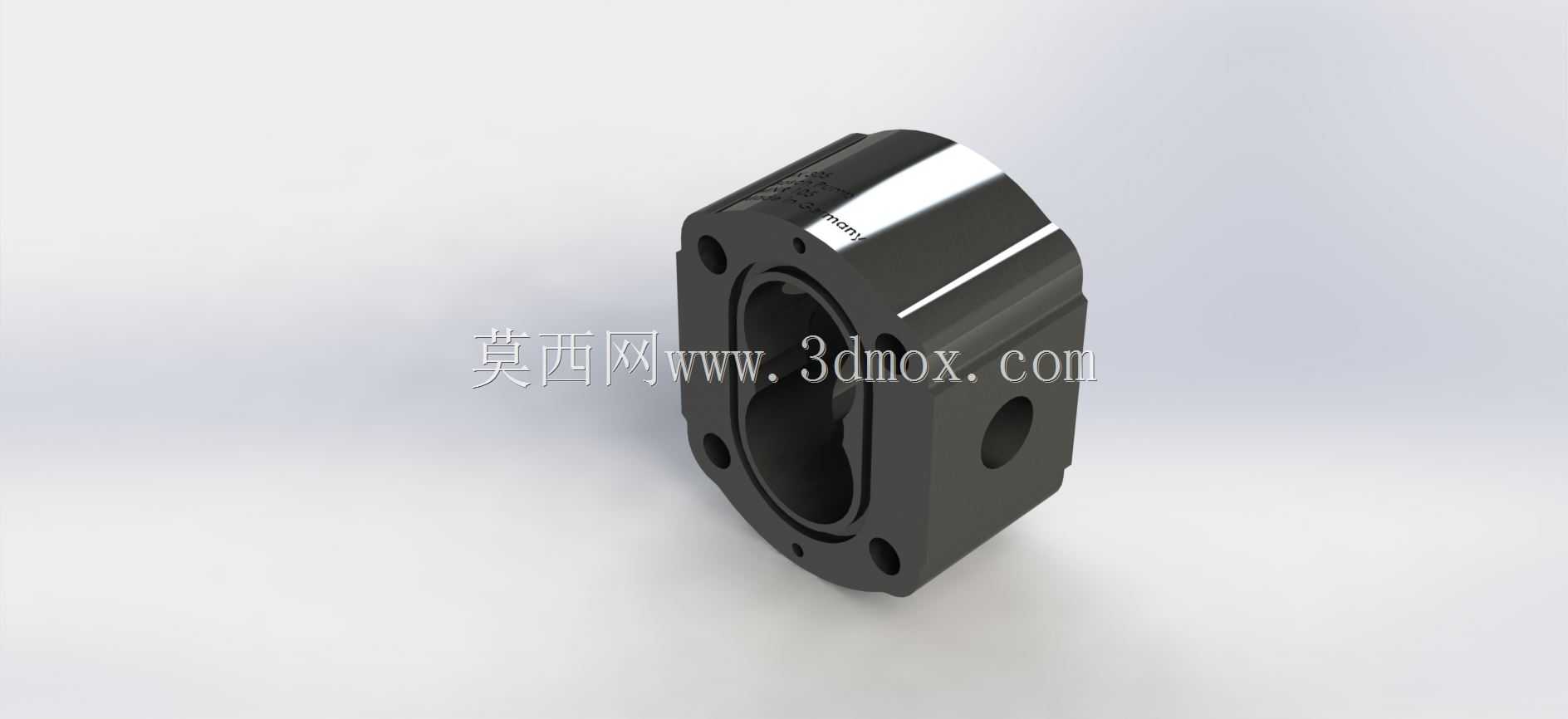

　　在机床液压系统、工程机械行走驱动、工业设备静压支撑等场景中，这类齿轮式液压泵是把原动机输入的旋转机械能转化为液压油压力能的核心动力部件，其结构设计直接决定整个液压回路的供油稳定性、容积效率与运行寿命。从结构设计逻辑来看，该泵采用外啮合齿轮的工作原理，泵体内部一对参数完全匹配的渐开线齿轮在壳体内腔做啮合转动，进油侧齿轮脱开啮合时齿间容积增大形成负压，将油箱内的液压油吸入齿槽，随着齿轮旋转，齿槽内的油液被带向压油侧，齿轮进入啮合时齿间容积减小，将油液挤压输出到压力油路，整个过程无需配流盘结构，依靠齿轮齿顶与壳体内壁的间隙、齿轮端面与前后端盖的间隙实现密封，结构简单抗污染能力强，对液压油清洁度的要求相比柱塞泵更低，

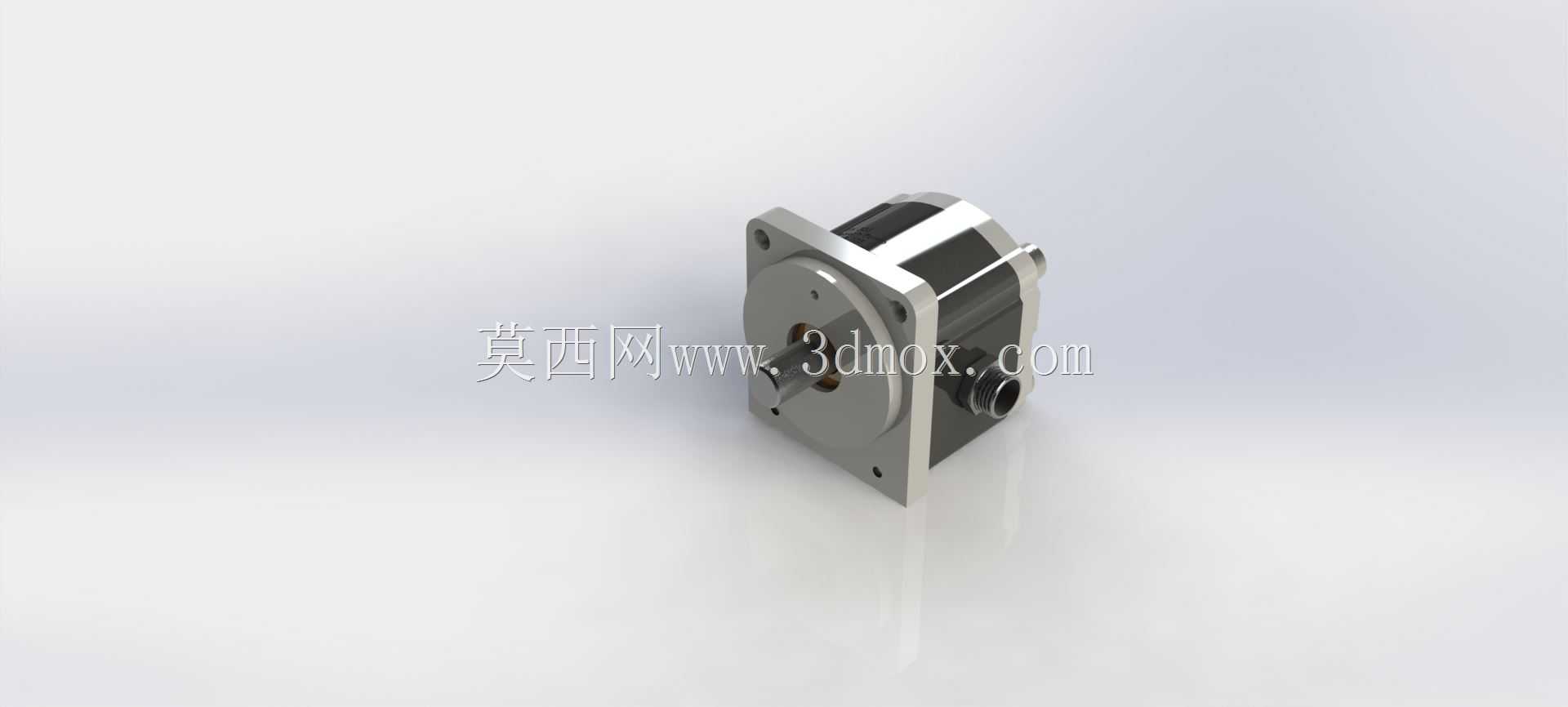

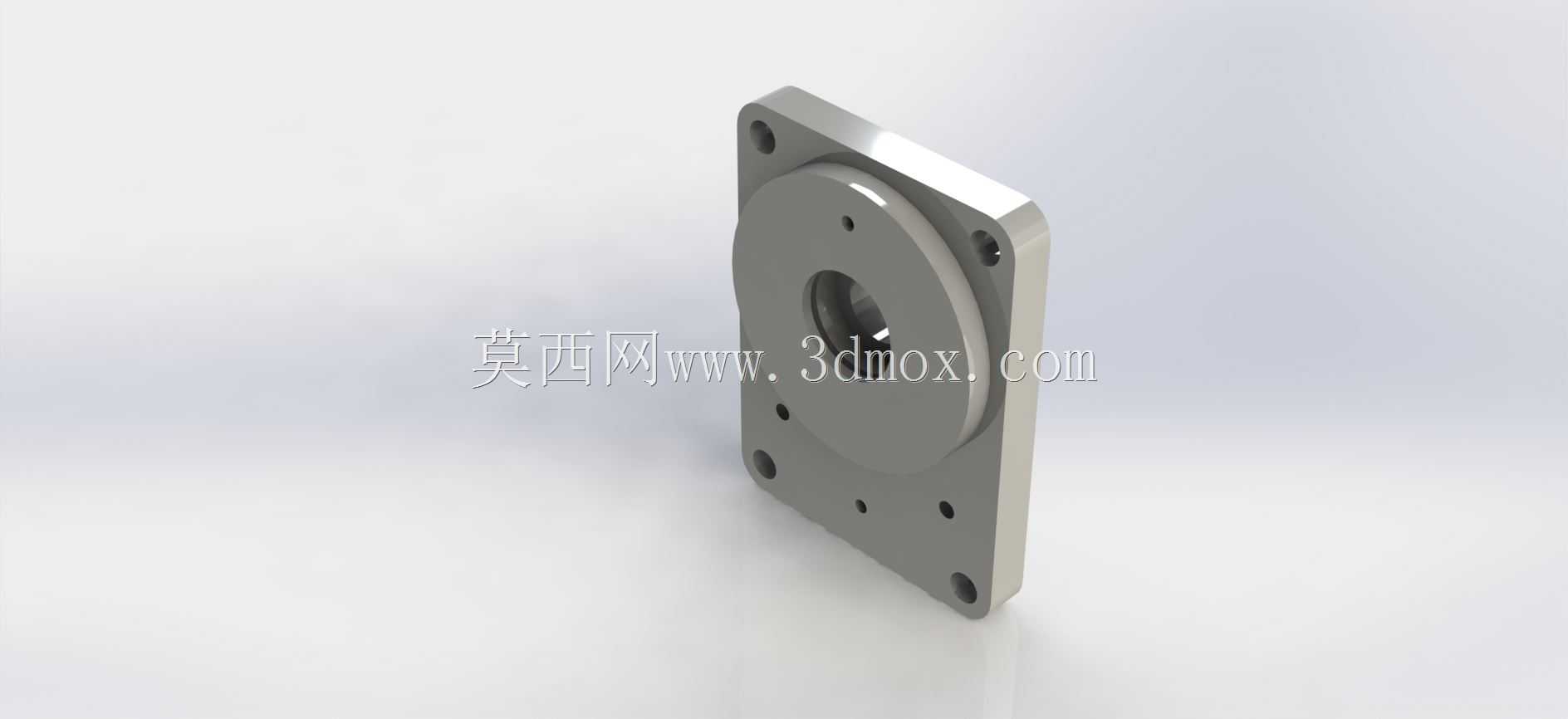

　　非常适合车间环境下的普通机床、小型工程机械的液压系统使用。从安装边界来看，该泵采用方形法兰安装结构，法兰端设置四个对称分布的安装通孔，可直接通过螺栓固定在原动机的安装端面或支架上，输入轴采用标准轴伸结构，可通过联轴器与电机、发动机输出轴直连，也可通过皮带轮、齿轮组实现间接传动，安装时需保证输入轴与原动机输出轴的同轴度误差控制在允许范围内，避免轴承受附加径向力导致早期磨损。进出油口采用侧置式螺纹接口设计，接口位置与泵体轴线垂直，管路布置时可根据设备安装空间选择不同方向的接头，减少管路弯折带来的压力损失。设计过程中，齿轮参数的匹配是核心，齿宽、模数、齿数的选择直接决定泵的排量，齿顶圆与壳体内孔的配合间隙通常控制在几十微米级别，

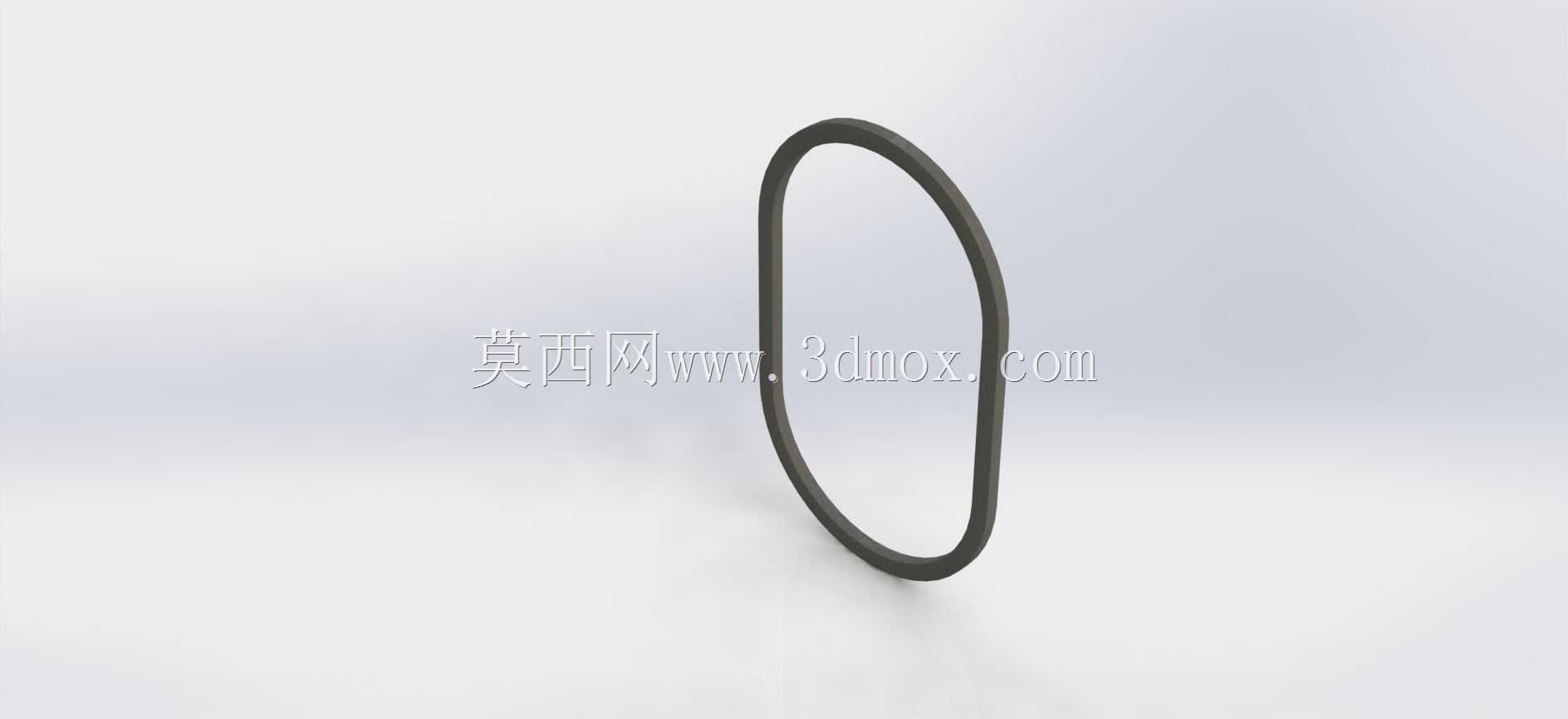

　　间隙过大会导致内泄漏增大容积效率下降，间隙过小则会出现齿顶与壳体刮擦，运行时出现卡滞、磨损加剧的问题；齿轮端面与前后端盖的间隙是内泄漏的主要通道，设计时通常通过控制齿轮厚度与壳体深度的尺寸差，加上端盖的密封件补偿，将端面间隙控制在合理范围，同时在端盖上设置卸荷槽，避免齿轮困油现象带来的压力脉动、噪声与振动问题。实际选型应用时，需根据系统所需的工作压力、流量、转速匹配对应的参数，这类齿轮泵通常额定工作压力在中低压区间，适合作为机床的夹紧、进给回路动力源，也可用于小型装载机、叉车的辅助液压系统，运行时需保证吸油管路的通径足够，避免吸油阻力过大导致气蚀，同时首次启动前需向泵内注满液压油，防止干摩擦损坏内部配合面。
