NEMA23规格步进电机三维结构设计

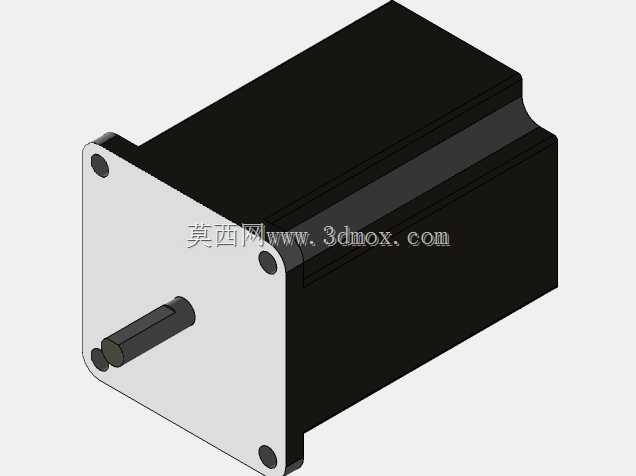

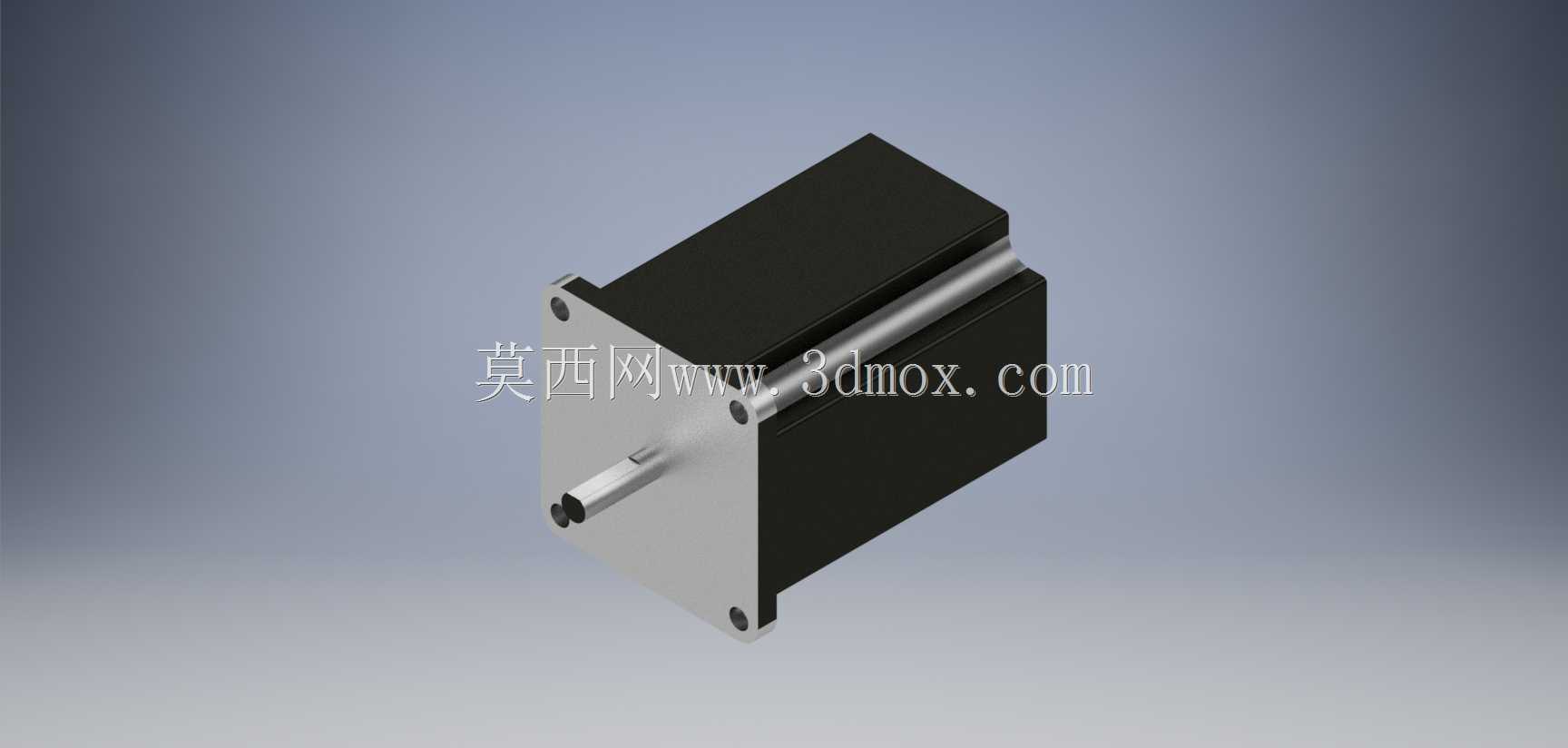

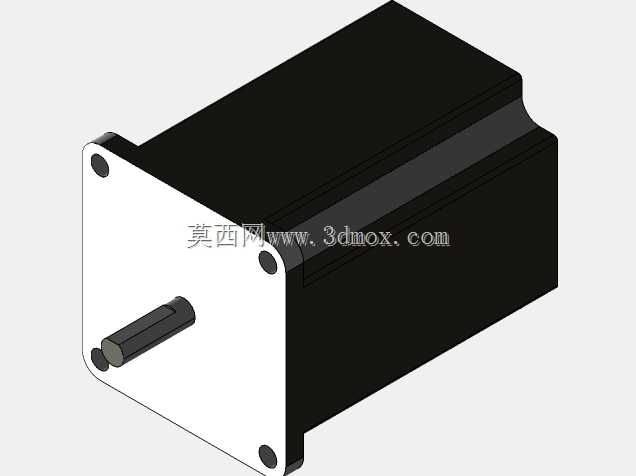

　　在机床进给、小型自动化工位、3D打印传动、非标专机的点位控制场景里，NEMA23规格的步进电机一直是中小扭矩输出段的核心执行部件，这次完成的三维结构建模，完全围绕实际装机的适配需求展开，没有做多余的装饰性结构，所有特征都对应实物的装配与功能边界。先从安装端说起，前端法兰的安装孔位严格遵循NEMA23的标准间距，四个安装沉孔的深度、孔径都对应M4规格的安装螺丝，法兰端面的平面度在建模时做了基准约束，保证和设备安装面贴合时不会出现翘曲，输出轴的直径、伸出长度、键槽尺寸都匹配常规的联轴器、同步轮安装公差，轴端的倒角做了工艺性处理，方便装配时快速套入传动件，不会刮伤配合面。电机本体的方形外壳是拉伸铝型材的结构特征，

　　建模时还原了壳体表面的散热筋细节，这些筋条不是装饰结构，实际运行时能增加壳体和空气的接触面积，在电机持续运行发热时提升自然散热效率，避免绕组温度过高导致扭矩衰减。壳体后端的端盖结构预留了编码器或者阻尼器的安装位，对于需要加装闭环反馈模块的应用场景，不需要额外修改壳体结构就能直接适配，这部分的设计思路是兼顾开环和闭环两种使用需求，减少选型时的结构改造成本。从实际应用的角度看，这类步进电机常被用在CA6140这类普通机床的数控改造进给单元里，替代原有的手动进给结构，也会用在小型雕刻机的XYZ轴传动、包装设备的送料工位、自动点胶机的位移驱动上，它的扭矩输出区间刚好覆盖这些场景的负载需求，不需要搭配大规格的减速机就能直接驱动负载，

　　能简化设备的传动链结构。建模过程中对安装边界做了严格的尺寸约束，电机本体的截面尺寸、总长度、出线端的位置都和实物一致，设备设计人员在做整机布局时，可以直接调用这个模型核对安装空间，不需要反复核对二维图纸的尺寸，避免出现装配干涉——比如要注意电机尾部的出线方向，在布局时要预留足够的线缆弯曲半径，不能让线缆和周边的机架、运动部件发生摩擦，输出轴的同轴度基准和法兰安装面做了垂直约束，保证装配后传动件的跳动量在允许范围内，减少运行时的振动和噪音。另外，模型还原了电机壳体和端盖的配合止口结构，这个止口是保证前后端盖同轴度的关键结构，实际生产中止口的配合公差会直接影响转子的转动顺畅度，如果止口偏心，会导致转子和定子出现摩擦，

　　也就是常说的扫膛问题，建模时把止口的配合面做了单独的特征区分，方便后续做工程图时标注对应的形位公差。从选型适配的角度，这个模型的尺寸边界可以帮助设计人员快速判断该规格电机是否能放进设备的预留空间，比如在做小型龙门结构的设备时，电机的安装高度会影响Z轴的行程范围，通过三维模型直接测量就能快速核对，不需要等实物到场再做空间验证，能大幅缩短设备的设计迭代周期。还有前端盖的轴承室结构，建模时还原了轴承的安装位尺寸，对应常规的深沟球轴承规格，这部分的尺寸精度直接影响输出轴的径向跳动，在做结构校核时，可以直接在模型里模拟轴承的压装过程，核对压装行程是否合理，避免出现轴承压装不到位或者过压损坏的问题。整体结构没有做简化处理，所有和装配、功能相关的特征都完整保留，不管是用来做整机装配的干涉检查，还是做机构运动仿真的负载模拟，都能直接调用，不需要额外补全结构特征。
