3英寸平板式定向工业脚轮结构设计

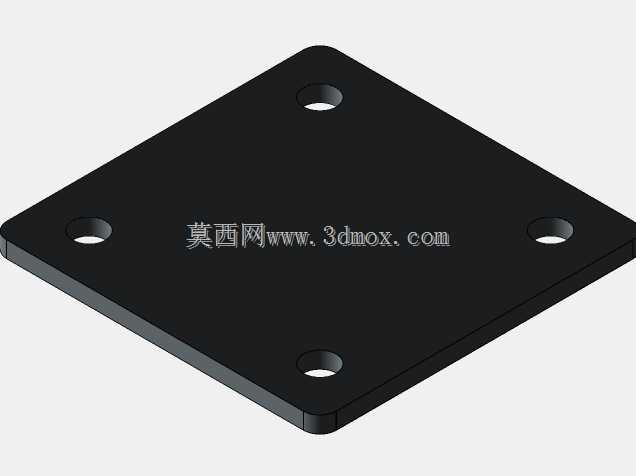

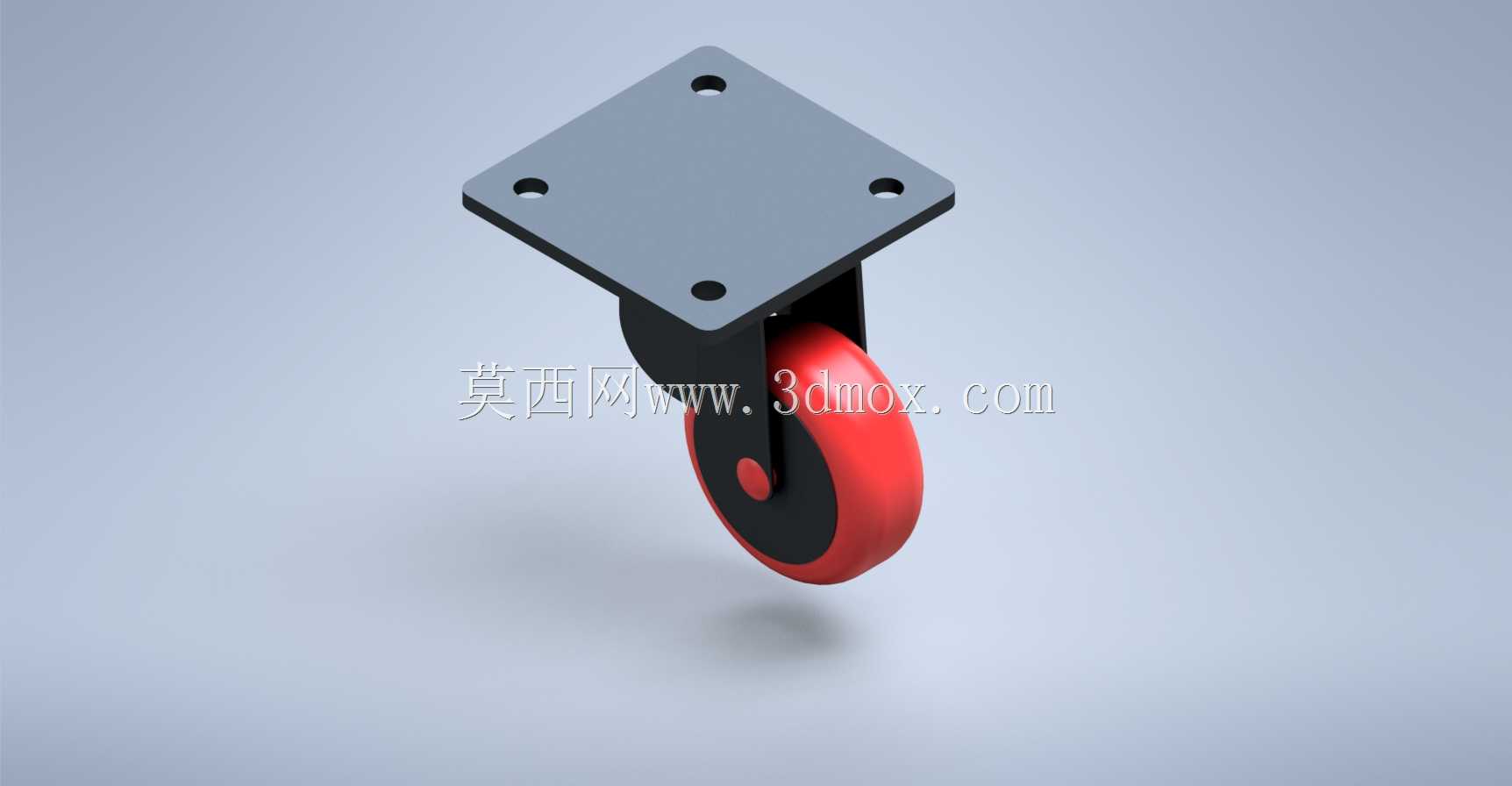

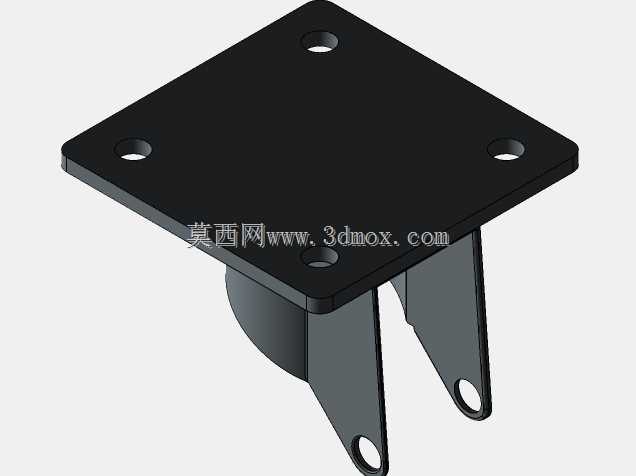

　　在车间周转工装、轻型自动化输送线旁的移动料架、中小型设备的移动基座设计中，脚轮作为直接接触地面的承载行走部件，其结构合理性直接决定了整套移动机构的使用顺畅度与服役寿命。这款3英寸规格的平板安装式定向脚轮，针对室内平整环氧地坪、硬化水泥地面的使用场景做了适配，轮体采用聚氨酯包胶结构，轮芯为高强度工程塑料材质，既保证了滚动过程中的低噪音特性，也能避免对车间地坪造成刮擦损伤，适配电子组装车间、洁净生产区这类对地面防护有要求的作业环境。从安装结构来看，顶部的方形安装法兰板设置了四个对称分布的安装通孔，孔位间距遵循通用五金配件的安装尺寸规范，可直接与标准规格的铝型材框架、方管焊接机架、设备底部安装板通过螺栓组锁紧固定，无需额外加工转接板，

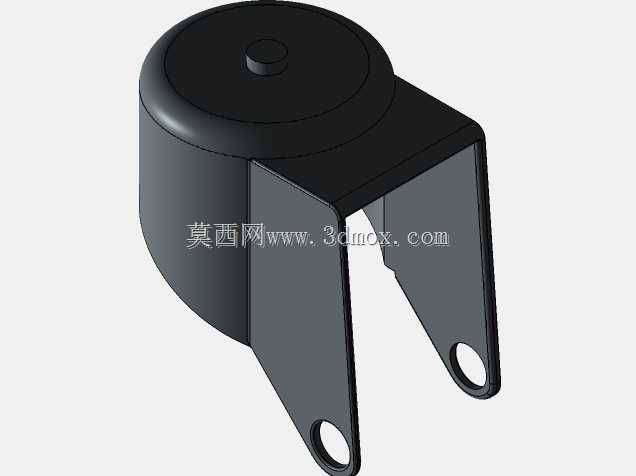

　　能大幅缩短现场装配的调整周期。支架部分采用加厚钢板冲压成型后做表面发黑防锈处理，轮架与安装法兰之间采用刚性铆接结构，作为定向脚轮使用时，轮体行进方向与安装法兰的边保持平行，不会出现行进中自主偏摆的问题，适合搭配同规格万向脚轮组成整套移动支撑系统，用于需要沿固定路径推行的周转车、移动工作台类设备。轮体与支架的连接采用贯通式铆钉轴配合轴套的结构，轴套选用自润滑耐磨材质，长期承重滚动过程中无需额外加注润滑脂即可保持转动顺畅，避免了传统金属轴套易锈蚀、卡滞的问题。轮面采用圆弧过渡的胎面设计，接触地面的压强分布更均匀，在额定承载范围内推行时阻力更小，遇到地面微小接缝、细小颗粒杂物时能顺利滚过，不会出现卡滞跳轮的情况。

　　设计过程中首先明确了单轮的额定承载阈值，根据3英寸轮径的尺寸特性，匹配对应厚度的支架板材，避免支架在过载情况下出现变形张开导致轮体脱落的风险；安装法兰的厚度经过受力校核，在螺栓锁紧状态下不会出现板面翘曲，保证与设备安装面的完全贴合，防止长期受力不均导致连接螺栓松动。轮体的转动间隙经过合理控制，既不会因间隙过小出现转动卡涩，也不会因间隙过大导致轮体晃动，推行过程中保持稳定的行进轨迹。在设备选型匹配时，需要注意安装面的平面度公差，若设备底部安装面存在局部凸起，会导致法兰板安装后受力不均，长期使用可能造成法兰变形；同时整套移动系统的脚轮布置建议采用两个定向轮搭配两个万向轮的组合形式，定向轮安装在推行方向的后侧，万向轮安装在前侧，

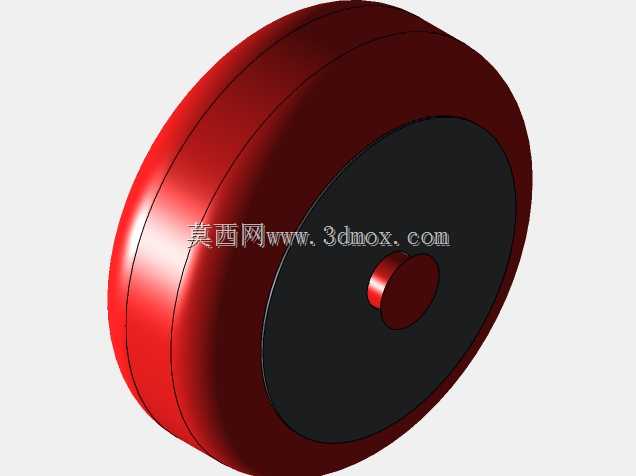

　　兼顾推行时的方向稳定性与转向灵活性。这类小尺寸定向脚轮的适用场景覆盖了多数轻型移动工业设备，从生产线旁的工具周转车、小型检测设备移动基座，到仓储区域的轻型货架移动改造，都能通过标准安装接口快速适配。建模过程中对轮体的包胶厚度、轮芯的加强筋结构、支架的折弯圆角都做了细节还原，安装孔位的尺寸、法兰板的外形尺寸、整体安装高度都按照实际量产产品的参数做了1:1复刻，可直接用于设备的整体装配干涉检查，提前验证安装空间是否满足要求，避免实际加工装配时出现尺寸不匹配的问题。轮体的红色包胶部分与黑色支架、灰色安装法兰的配色也符合工业配件的常规视觉识别特性，在三维装配体中能清晰区分不同部件，方便后续做工程图导出、BOM清单统计时快速识别对应零件。
