单相Listrik异步驱动电机结构设计

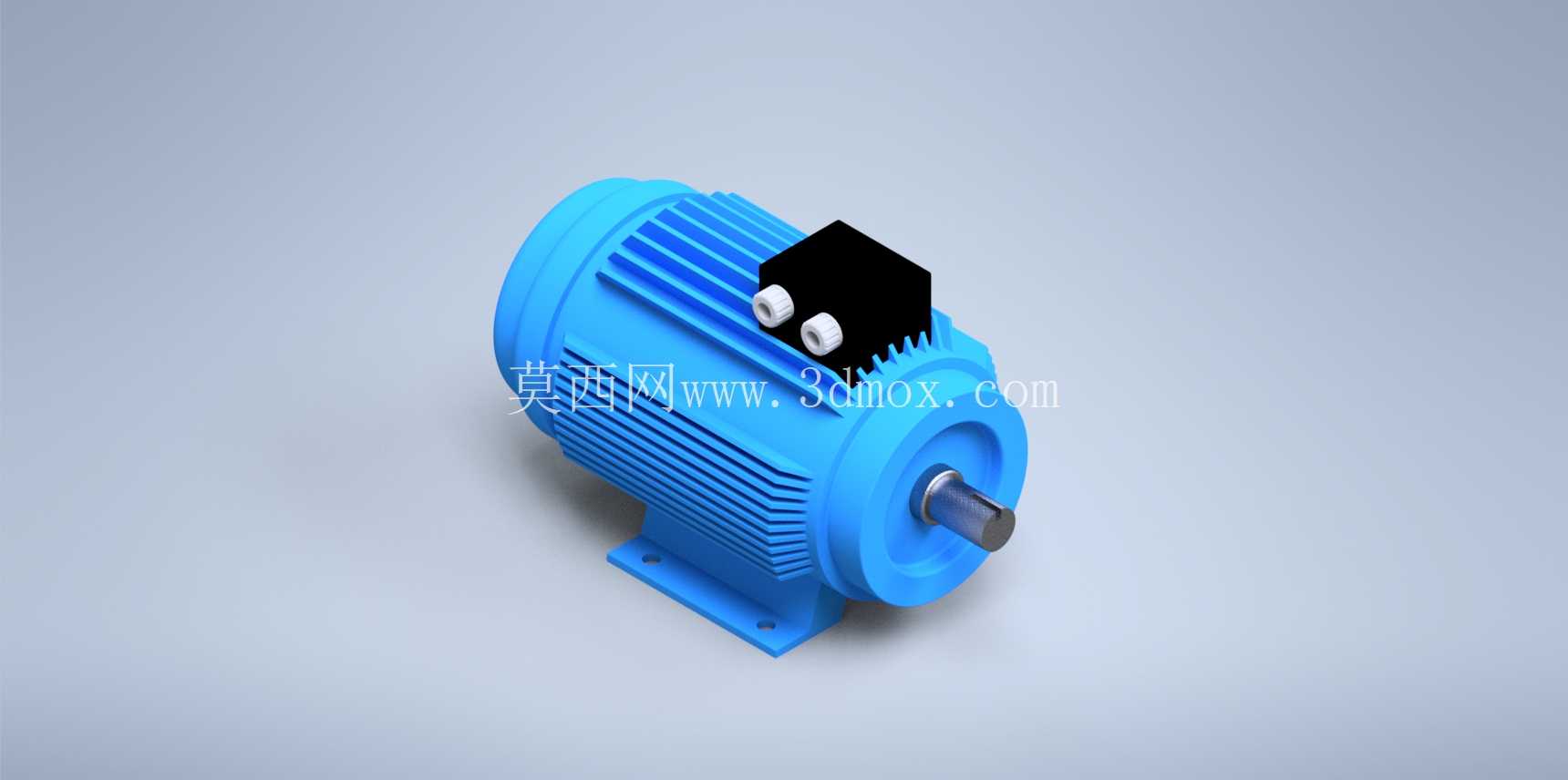

　　这款单相驱动电机的三维结构设计，完全围绕小型工业设备、民用轻工机械的实际动力需求展开，建模过程中优先还原了量产机型的安装适配性与结构合理性，没有做脱离实际生产的夸张设计。从应用场景来看，这类单相电机主要适配没有三相供电条件的小型加工设备、农用小型机具、商用传动装置，比如小型食品加工生产线、小型输送台、家用给排水配套泵组、小型木工机具等场景，不需要复杂的供电配套，接入民用单相电即可稳定输出动力，适配场景的灵活性远高于同功率三相电机。

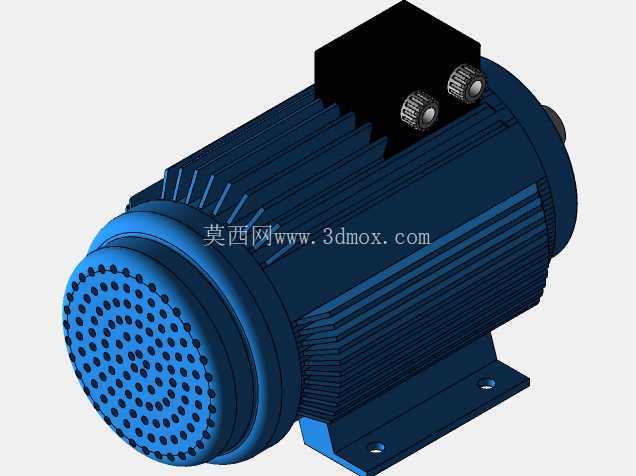

　　从结构设计思路来看，建模时优先还原了壳体的散热筋结构，机壳外表面的轴向散热筋采用等距排布设计，筋条高度从机座安装面到顶部保持一致，既保证壳体铸造时的拔模便利性，又能在电机持续运行时通过增大散热面积，把定子绕组产生的热量快速传导到外界空气里，避免长时间运行出现绕组过热烧毁的问题。接线盒设置在机壳顶部靠输出端的位置，盒体采用凸起式结构，预留了足够的接线操作空间，内部的接线端子排布完全符合单相电机的电容接线、正反转切换接线的实际操作需求，接线盒与机壳的结合面做了止口结构设计，能避免日常使用中粉尘、溅水进入接线腔引发短路故障。

　　输出端采用标准的圆柱轴伸设计，轴伸端的键槽尺寸、轴径公差完全匹配通用联轴器、皮带轮的安装标准，不需要额外做轴头改造就能直接适配市面上多数同功率级别的传动连接件。底部的安装脚座采用一体化铸造成型结构，四个安装孔的孔距、孔径严格遵循通用单相电机的安装尺寸规范，不管是卧式安装在设备机架上，还是搭配法兰做立式安装，都能直接匹配原有安装位，不需要重新打孔调整。端盖部分的轴承室结构做了精准的限位台阶设计，能保证轴承装配后同轴度符合运行要求，减少电机运行时的径向跳动，降低运行噪音与轴承磨损速度。

　　建模过程中对各个部件的装配边界做了严格校验，比如定子铁芯与机壳的过盈配合量、转子与定子的气隙宽度、端盖与机壳的配合止口公差，都完全参照实际量产电机的工艺参数设置，没有出现结构干涉、装配间隙不合理的问题。风扇与风罩的结构也做了完整还原，风罩的通风孔排布兼顾了通风量与防护需求，既保证冷却风可以顺利吹过散热筋表面，又能避免较大的杂物进入风罩打坏风扇叶。整体结构没有冗余设计，每个结构特征都对应实际生产、装配、使用环节的具体需求，能直接用于设备选型时的空间干涉校验、安装布局模拟，也可以作为同类型电机改型设计的结构参考。
